标准展台结构展示工程与设计

目前国内标准展台一般都采用德国的汉斯·施得格先生于1969年发明的八棱柱系列铝合金构件式型材结构。该系列型材轻便耐用,可重复使用,大大降低了使用成本。这种型材由扁铝、立杆、锁头组成。立杆的截面呈八角形,八面均有开槽。它可以用配套的锁头从八个不同的方向固定展架。使用这种材料可以用有限的铝制杆件搭建出灵活多变、个性突出的展台。此外,它操作简单,只需拧紧锁头就可以相互连接,从而降低了安装的复杂程度,缩短了施工时间,因此被广泛用于标准展台的搭建。

标准展台结构分为两大类:其一,标准展台结构;其二,改装型标准展台结构。

1.标准展台结构

标准展台一般由铝型材八棱柱(方柱)、扁铝、隔板、楣板、连接锁、调节脚等部件组成。一面开口展台会用到三张隔板、一条楣板、一个交流电源插座、两盏展览射灯,另配备一张展台专用接待桌、两把展览专用椅。面开口标准展台结构如图2-20所示,两面开口标准展台实景如图2-21所示。

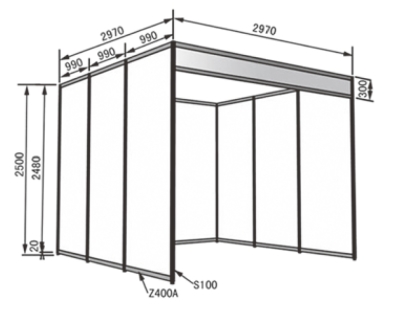

图2-20 一面开口标准展台结构图

图2-21 两面开口标准展台实景

2.标准展台部件

一面开口的3 m×3 m标准展台一般由下述6大部件构成。

扁铝:2条(2930 mm),18条(950 mm),如图2-22所示。

隔板:9张(2400 mm×970 mm),可由图2-23所示板块制作。

楣板:1条(2950 mm×220 mm),可由图2-23所示板块制作。

八棱柱(方柱):10根(2480 mm),如图2-24所示。

调节脚:10个,如图2-25所示。

连接锁:40个,如图2-26所示。

图2-22 扁铝

图2-23 隔板和楣板

图2-24 八棱柱

图2-25 调节脚

图2-26 连接锁

3.标准展台部件安装

(1)连接锁:金属材质,主要连接立柱与横梁等。前后对排的两个连接锁安装时铝型材长度不得小于125 mm,如图2-27所示。连接锁尺寸如图2-28所示。(www.daowen.com)

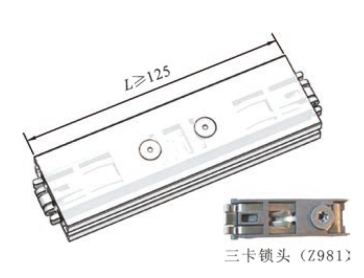

图2-27 连接锁安装时用铝型材

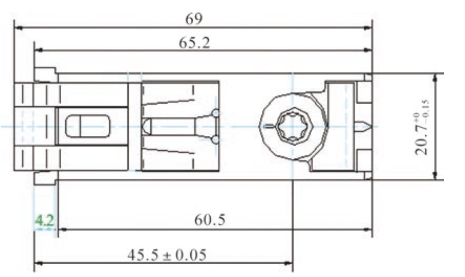

图2-28 连接锁尺寸(单位:mm)

(2)隔板:木质免漆板,安装时有标准的槽深和槽宽,不同扁铝型材展板的进槽深度不一样。隔板进槽尺寸如图2-29所示。

(3)调节脚:金属材质,主要功能是调节各立柱的高度,消除地面不平的影响,使展台稳固。安装时旋转调节螺母即可,如图2-30所示。

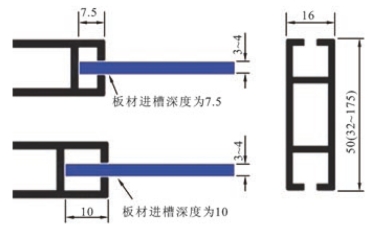

图2-29 隔板进槽尺寸(单位:mm)

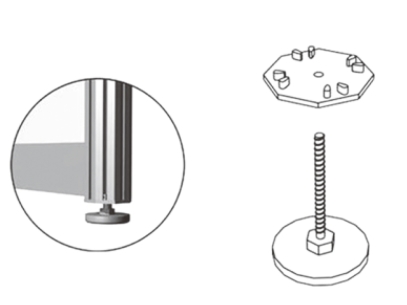

图2-30 调节脚的安装

4.改装型标准展台结构

改装型标准展台可分为两类。其一,普通改装型标准展台,培训是利用八棱柱(方柱)和横梁,通过增加前隔板或加高横梁楣板等措施增加标准展台的高度和宽度,扩大展示面以吸引观众的造型。普通改装型标准展台特别适用于组团参展,如图2-31~图2-33所示。其二,高级改装型标准展台,它是采用多种系列型材和其他辅料搭建的展台,是个性化特装展台的趋形,如图2-34~图2-37所示。

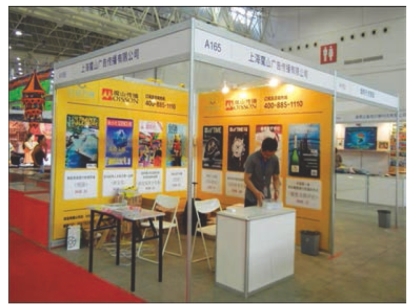

图2-31 普通改装型标准展台/案例一

图2-32 普通改装型标准展台/案例二

图2-33 普通改装型标准展台/案例三

图2-34 高级改装型标准展台/案例一

图2-35 高级改装型标准展台/案例二

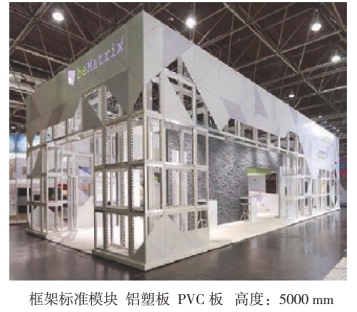

图2-36 高级改装型标准展台/案例三

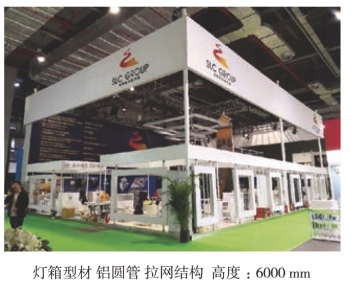

图2-37 高级改装型标准展台/案例四
