1.确认车底部位维护作业项目

预备作业

（1）维护项目内容的确认。

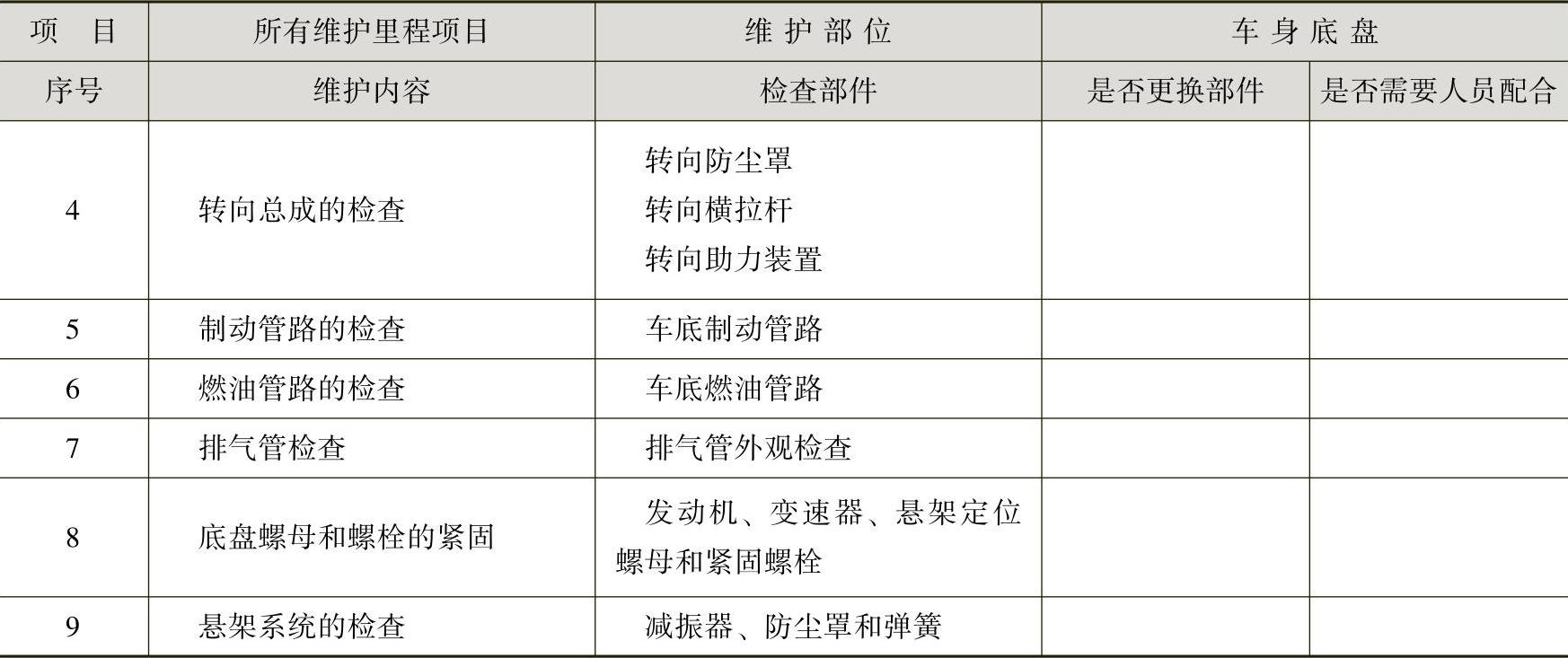

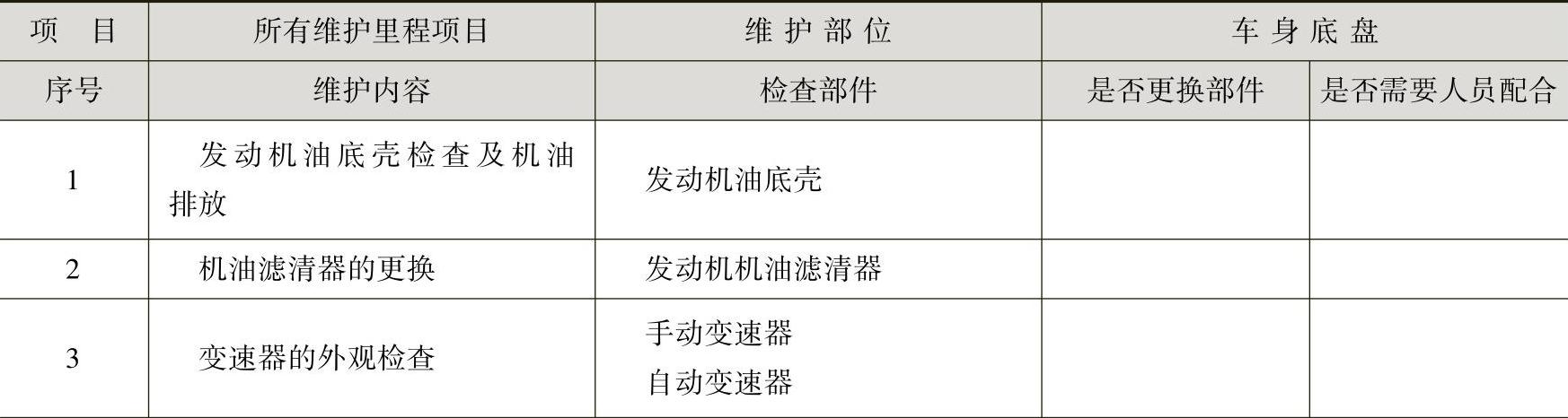

请根据实训用车，查找维修手册中对于维护项目的规定，找出首次维护、20000km维护、40000km维护中，车底部位的维护项目及检查部件，完成以下练习。

（续）

（2）维护作业建议与线路。

为节省时间，在发动机机油排放时，如图3-162所示，从车辆前方移动至后方，然后再从后方回至前方来检查车辆，完成相关项目。

图3-162 车底部位维护项目路线图

2.实施发动机机油的更换

预备作业

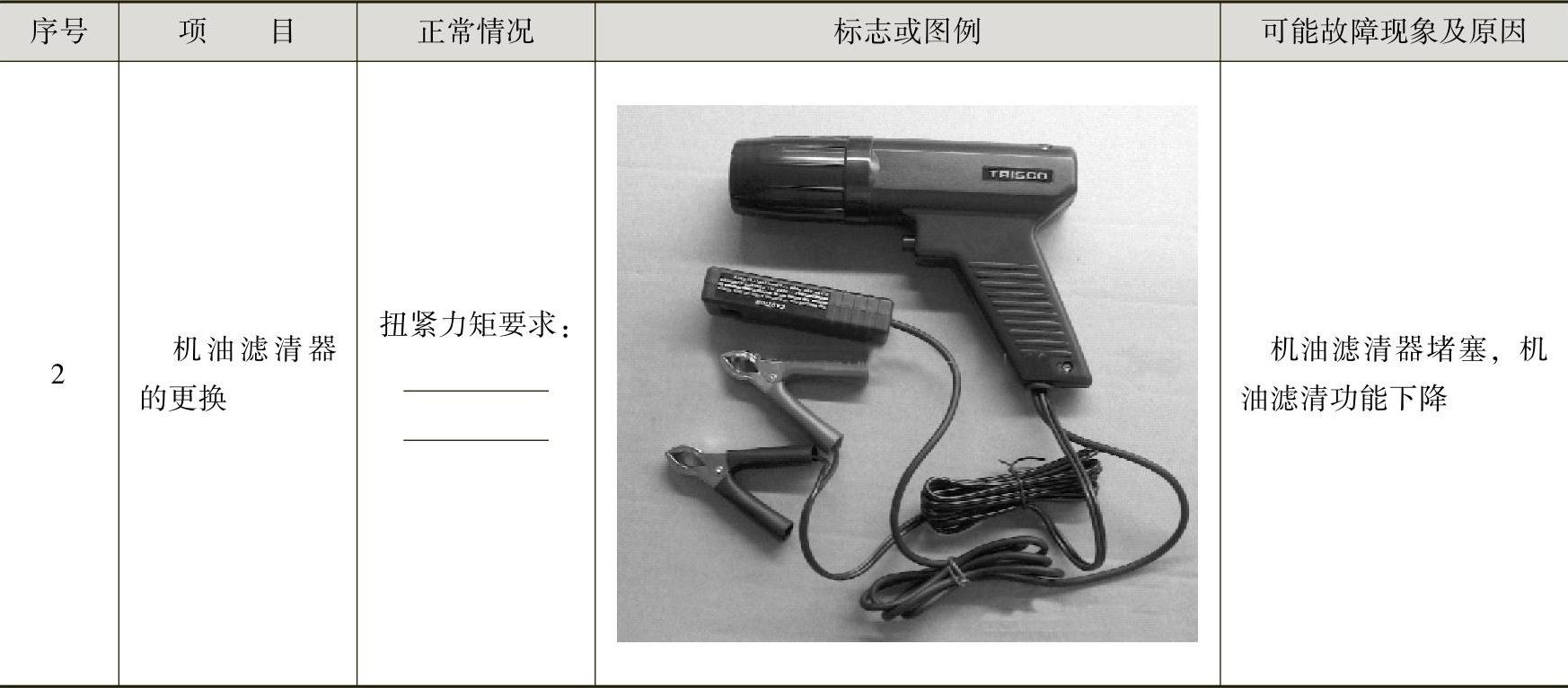

请查阅维修手册，找出发动机机油更换项目的检查要求及标准，回答以下问题。

（续）

实施作业

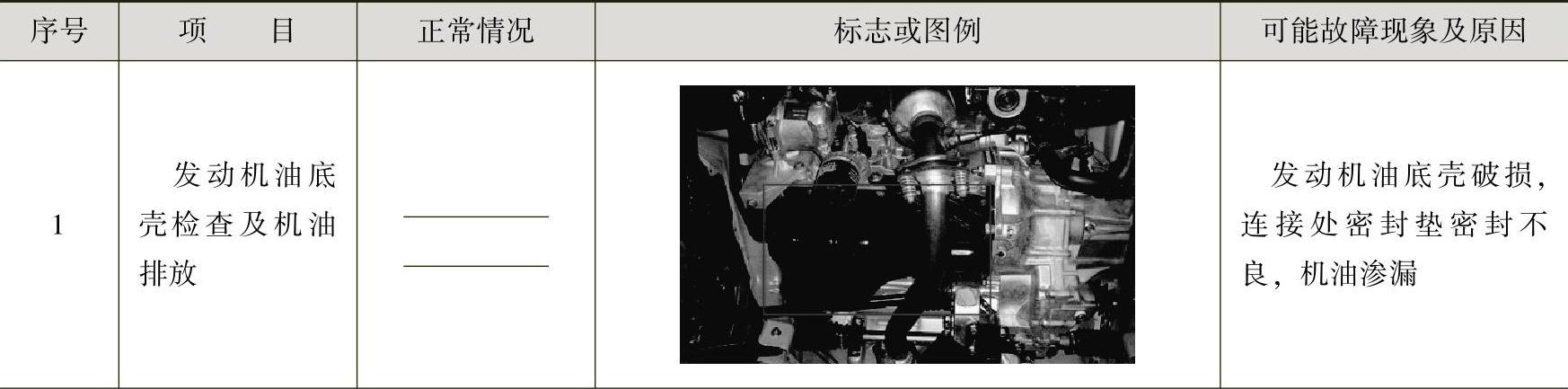

（1）根据预备作业要求，进行发动机油底壳泄漏的检查，并做好检查记录，完成以下练习。主要检查部位（图3-163）包括：

1）发动机各种区域的接触面。

2）油封。

3）放油螺栓。

图3-163 发动机油底壳检查部位

经检查，实训用车发动机油底壳情况为____。

注意：排气管金属表面容易造成烫伤，维修过程注意避免触碰，建议戴防护手套。

（2）将机油回收装置放置于发动机油底壳下部，用梅花扳手拆卸放油螺栓和垫片，如图3-164所示，排放发动机机油，如图3-165所示。

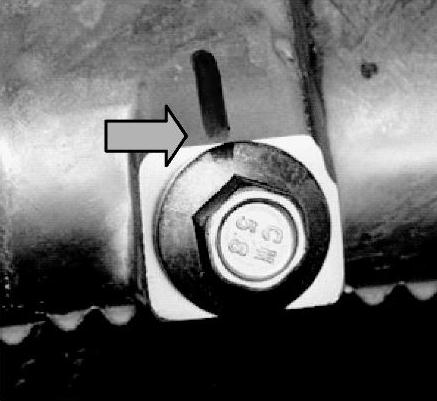

图3-164 放油螺栓及定位记号

图3-165 排放发动机机油

注意：机油排放前，需要先热车15min，发动机上部机油加注口密封塞要打开，放油螺栓松开前先用水笔做好定位记号。此外，放油螺栓拧出时速度要快，以防止滚烫机油顺着手臂流入衣服。

1）请思考，为什么排放机油前要热车15min，并打开发动机上部的机油加注口密封塞？____

2）请思考，在放油螺栓上画定位记号的作用是什么？____

（3）机油放干净后，根据预备作业要求，进行机油滤清器的更换、机油加注工作，并做好检查记录，完成以下练习。

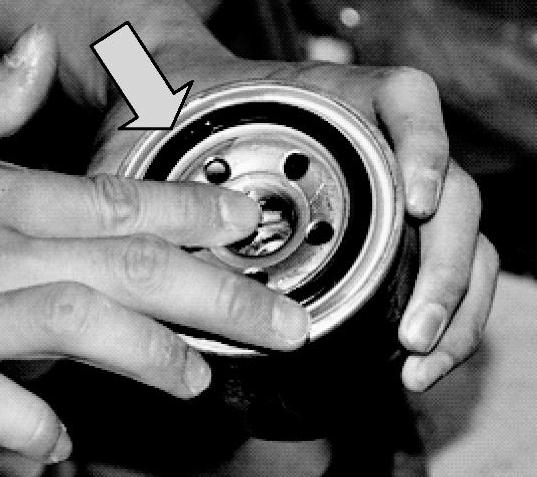

1）如图3-166所示，在机油滤清器边缘部位，抹上一层新的机油。

请思考，为什么安装机油滤清器前，需要在接口处边缘涂抹新的机油？____

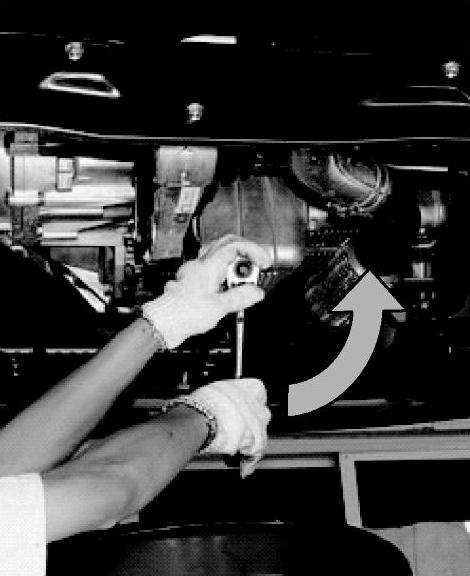

2）如图3-167和图3-168所示，使用专用工具，将滤清器快速安装到发动机对应位置。根据维修手册要求，扭力扳手扭紧力矩应设定为____N·m。

图3-166 机油滤清器安装前的准备

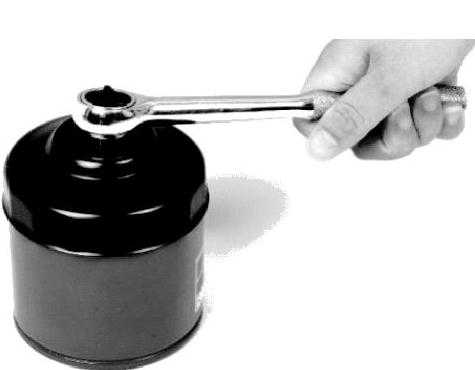

图3-167 机油滤清器专用安装扳手

3）待车身降下后，往发动机机油加注口加注对应容量的机油，如图3-169所示。根据维修手册要求，实训用车机油加注量为____mL。

图3-168 机油滤清器的安装

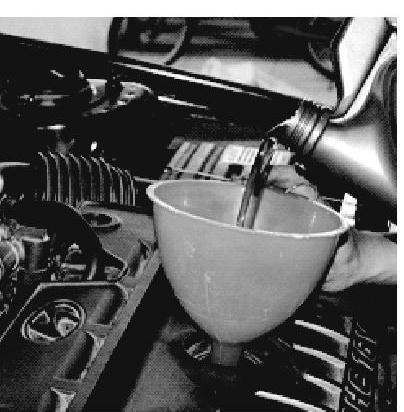

图3-169 发动机机油的加注

【考查重点】

1.能否说出机油的更换流程，并独立完成操作。

2.能否独立完成发动机油底壳的检查作业。

3.能否独立完成机油滤清器的更换作业。

3.实施变速器车底部位维护作业项目

预备作业

请查阅维修手册，找出变速器车底部位维护项目的检查要求及标准，回答以下问题。

实施作业

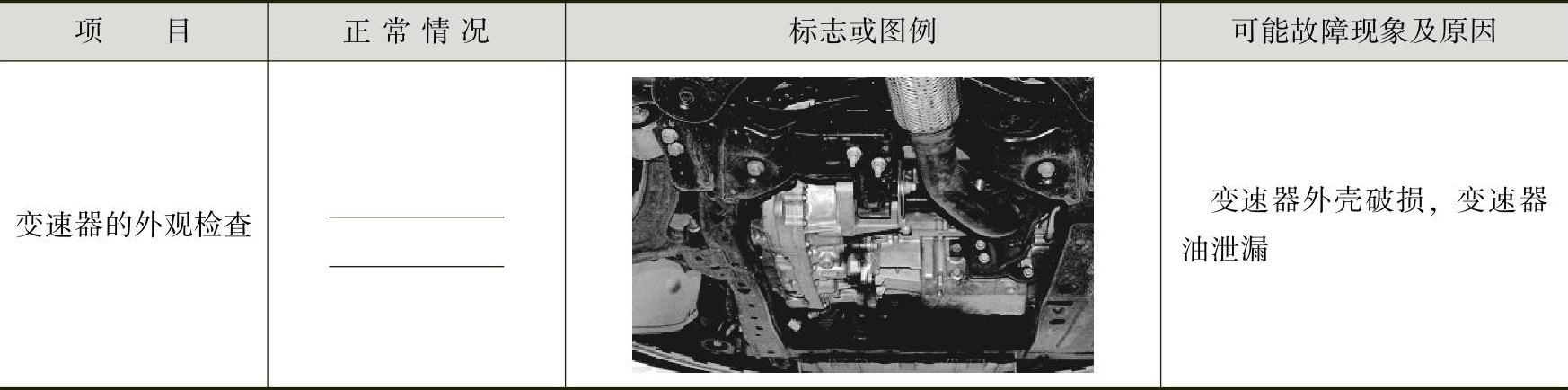

根据预备作业要求，进行变速器外观的检查工作，并做好检查记录，完成以下练习。

1）手动变速器油检查。

①齿轮油渗漏检查。

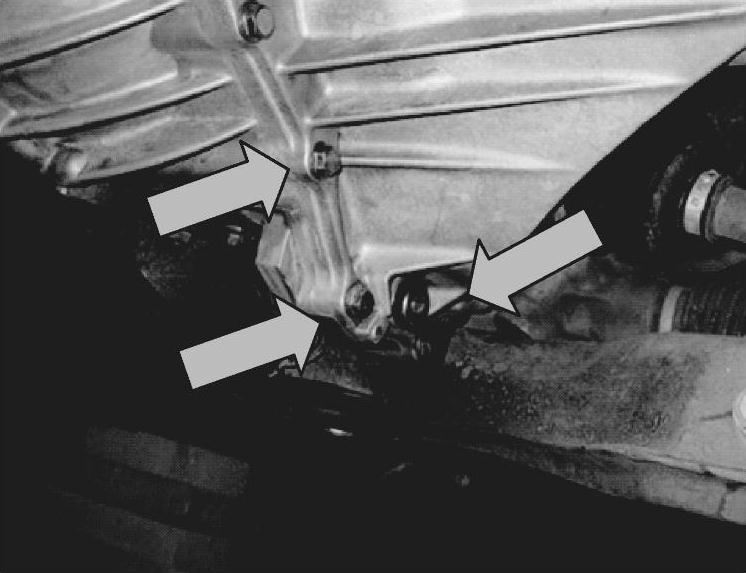

如图3-170所示，检查驱动桥的下述区域是否漏油：

a.壳接触面；

b.轴和拉索伸出的区域；

c.油封；

d.排放螺栓和加注塞。

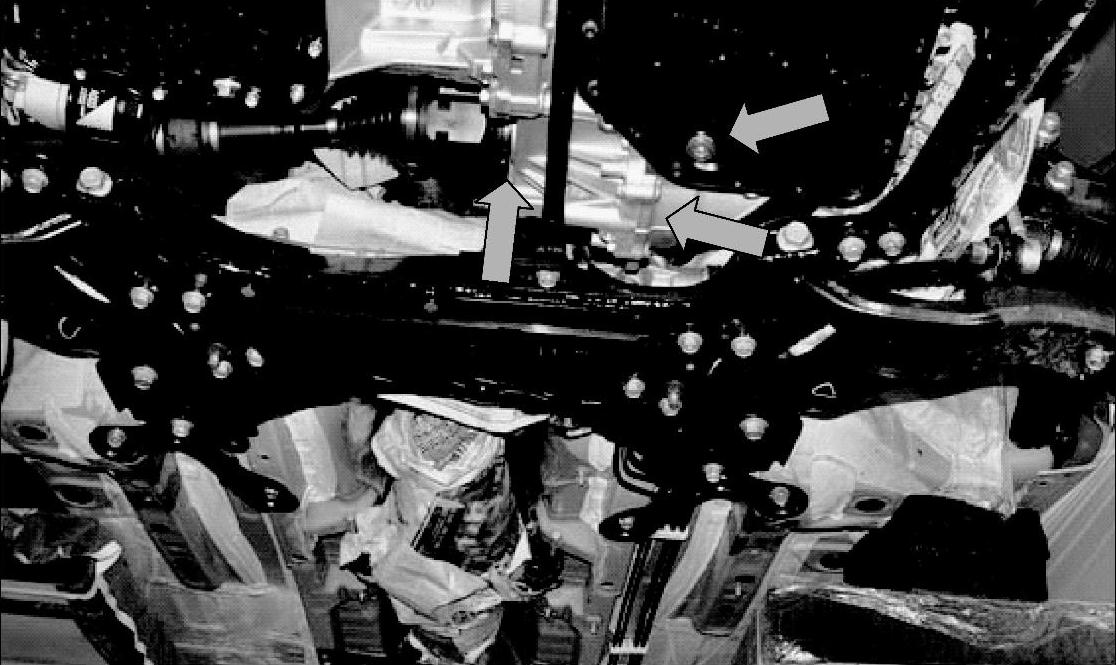

图3-170 变速器渗漏检查

经检查，实训用车变速器外观检查情况为____。

②油位检查。

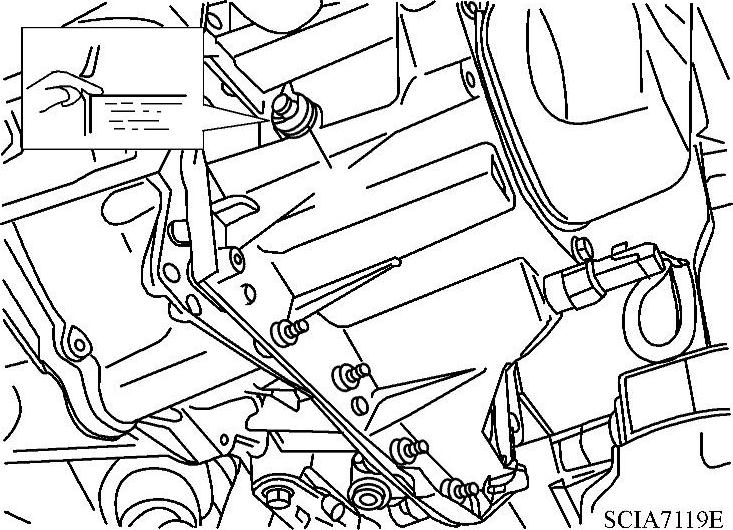

如图3-171所示，从驱动桥上拆卸加注塞。将手指插入塞孔，并且检查油与手指接触的位置。

图3-171 手动变速器油量检查

经检查，实训用车手动变速器油量情况为____。

2）自动变速器油（ATF）的检查。

①ATF渗漏检查。

如图3-172、图3-173所示，检查自动变速器的下述区域是否漏油：

a.壳接触面；

b.轴和拉索伸出的区域；

c.油封；

d.排放螺栓和加注塞；

e.管道和软管接头。

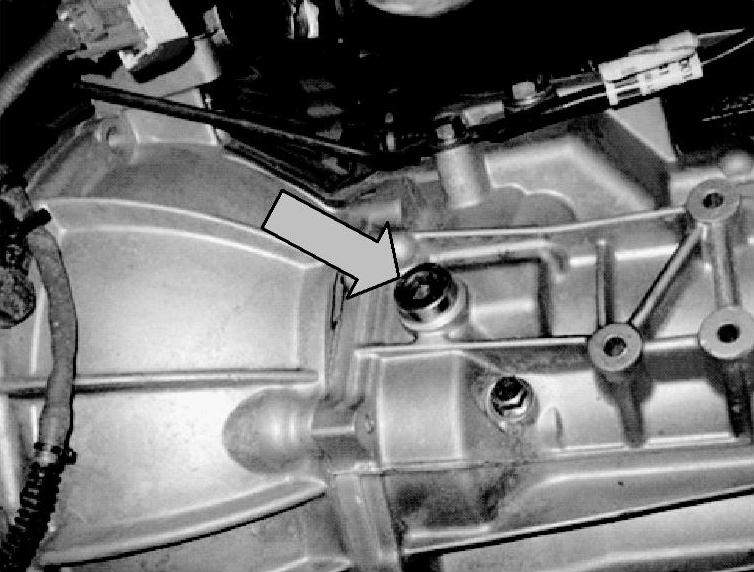

图3-172 自动变速器油ATF加注口渗漏检查

图3-173 自动变速器油ATF放 油口及连接处渗漏检查

检查方法与手动变速器渗漏检查方法相同，经检查，实训用车变速器渗漏检查情况为____。

②冷却软管的检查。

如图3-174所示，检查冷却软管是否有裂纹、隆起或者损坏。

经检查，实训用车变速器油冷却软管检查情况为____。

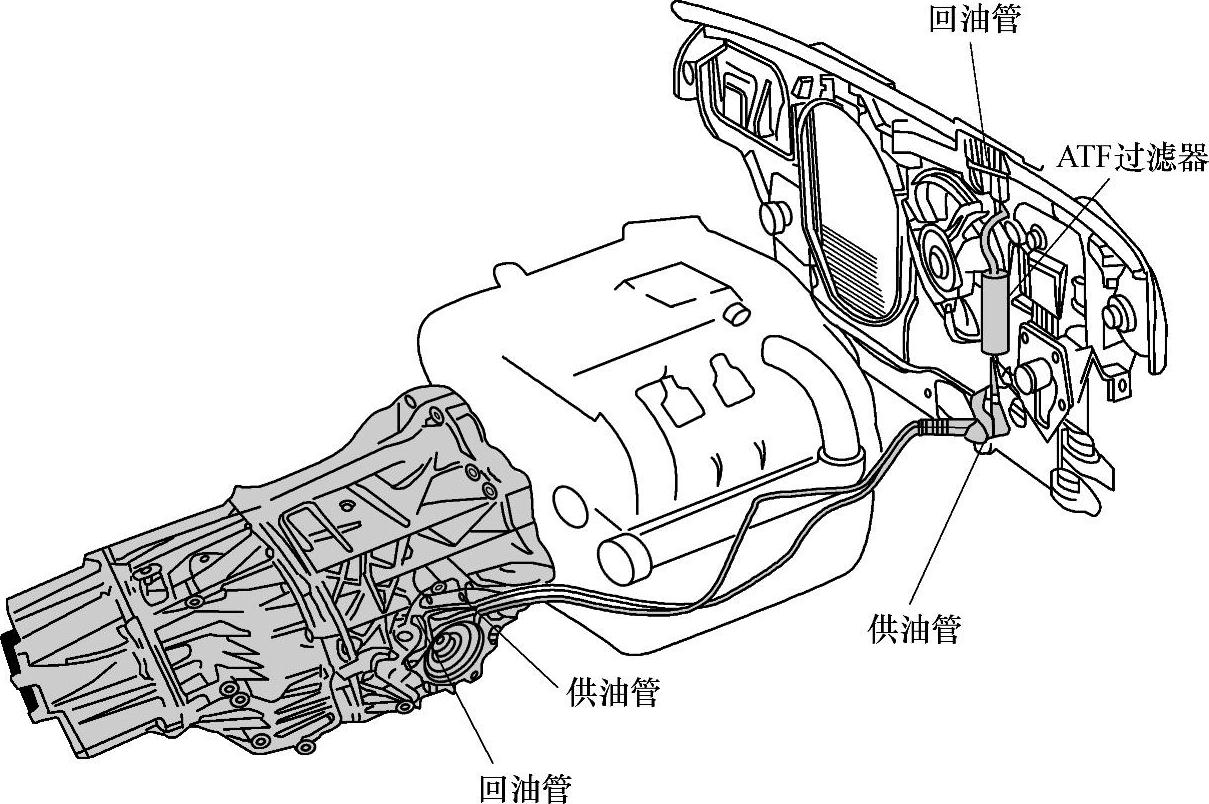

图3-174 自动变速器油冷却软管位置

【考查重点】

1.能否说出变速器渗漏检查的要求，并独立完成操作。

2.能否独立完成手动变速器油的检查。

3.能否独立完成自动变速器油的检查。

4.实施转向系统车底部位维护作业项目

预备作业

请查阅维修手册，找出转向器车底部位维护项目的检查要求及标准，回答以下问题。

实施作业(www.daowen.com)

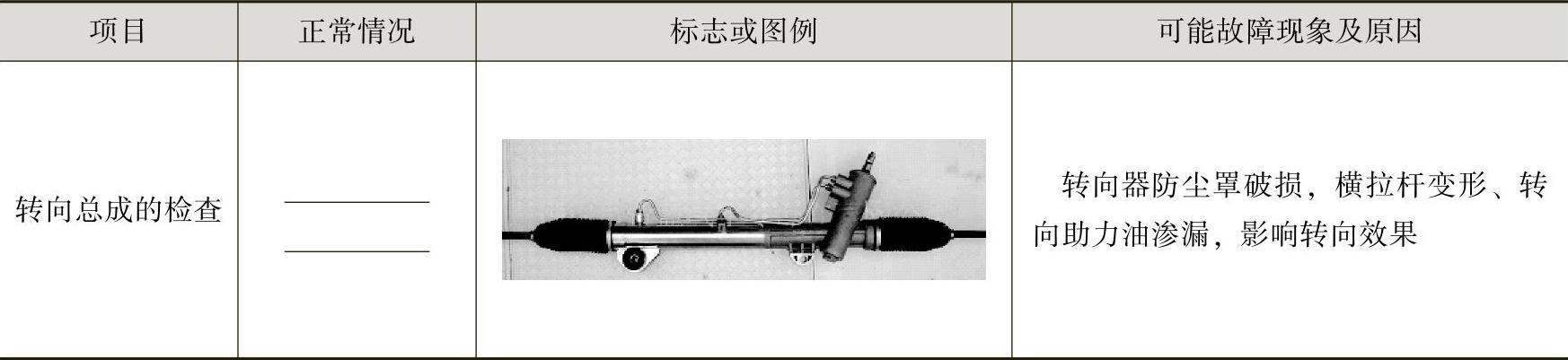

根据预备作业要求，进行转向总成的检查工作，并做好检查记录，完成以下练习。

（1）转向连接机构的检查。

如图3-175、图3-176所示，用手上下、左右摇晃各转向连接机构，检查其是否松动或者摆动，然后观察各连接处是否有弯曲或者损坏，防尘罩是否有裂纹或者损坏。

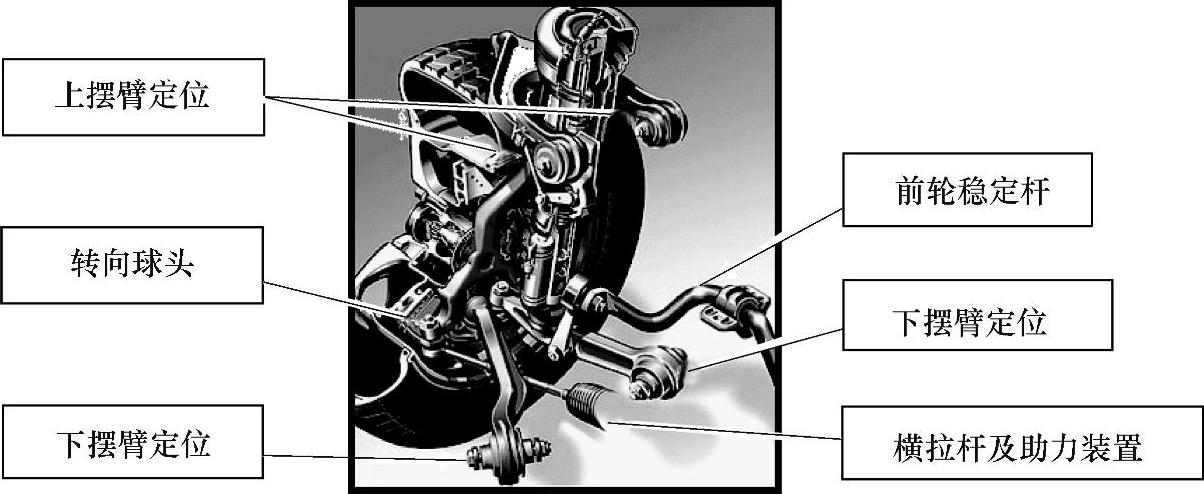

图3-175 转向连接机构结构图

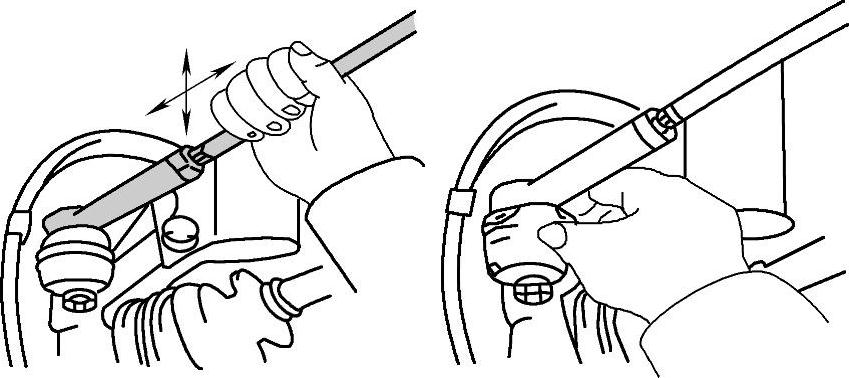

图3-176 横拉杆及转向球头的检查

经检查，实训用车转向连接机构的检查情况为：____

（2）转向器检查。

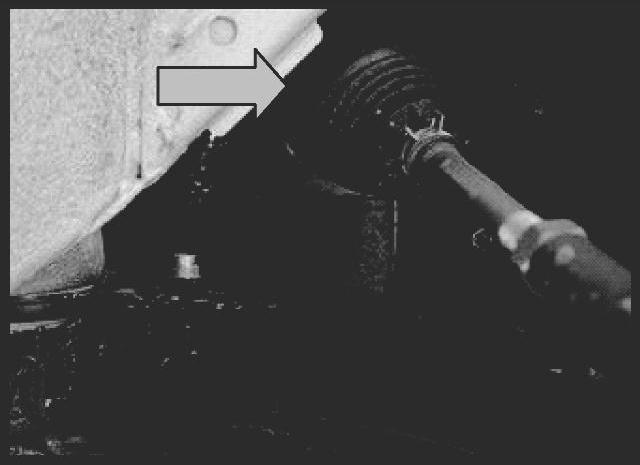

如图3-177所示，转动轮胎以使方向盘向左和向右转，检查齿条护套是否有裂纹或者破损。

图3-177 转向器齿条护套检查

经检查，实训用车转向连接机构检查情况为____。

（3）动力转向液检查。

1）液体渗漏检查。检查以下部位动力转向液是否渗漏。

①齿轮箱。

②动力转向油泵。

③液体管路和连接点。

2）裂纹和其他损坏。如图3-178所示，检查助力（PS）软管是否有裂纹和其他损坏。

经检查，实训用车转向液渗漏检查情况为____。

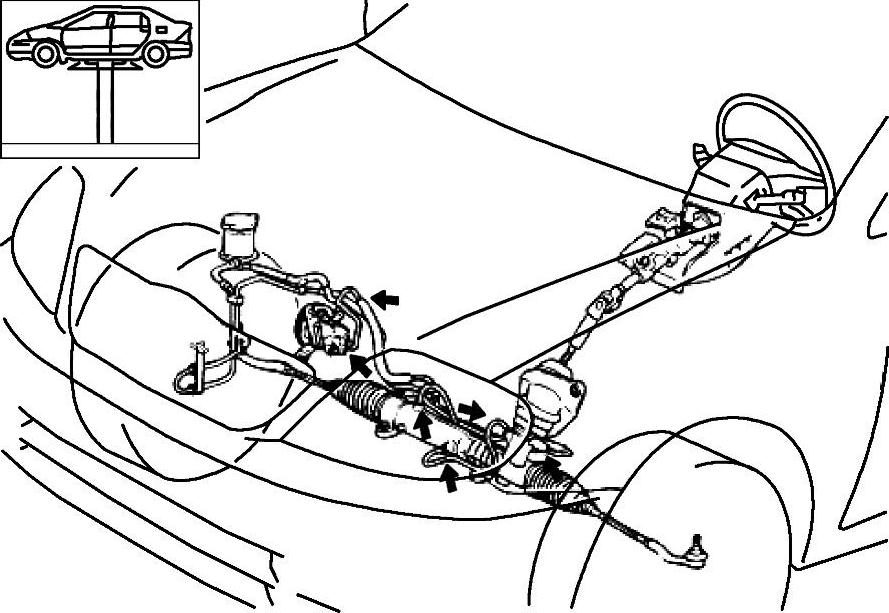

图3-178 动力转向液渗漏检查及软管部位检查

【考查重点】

1.能否找到转向横拉杆的位置。

2.能否独立完成转向连接机构的间隙及变形情况的检查。

3.能否独立完成转向连接机构的渗漏检查。

5.实施车底管路部件的维护作业

预备作业

请查阅维修手册，找出车底管路部件维护项目的检查要求及标准，回答以下问题。

实施作业

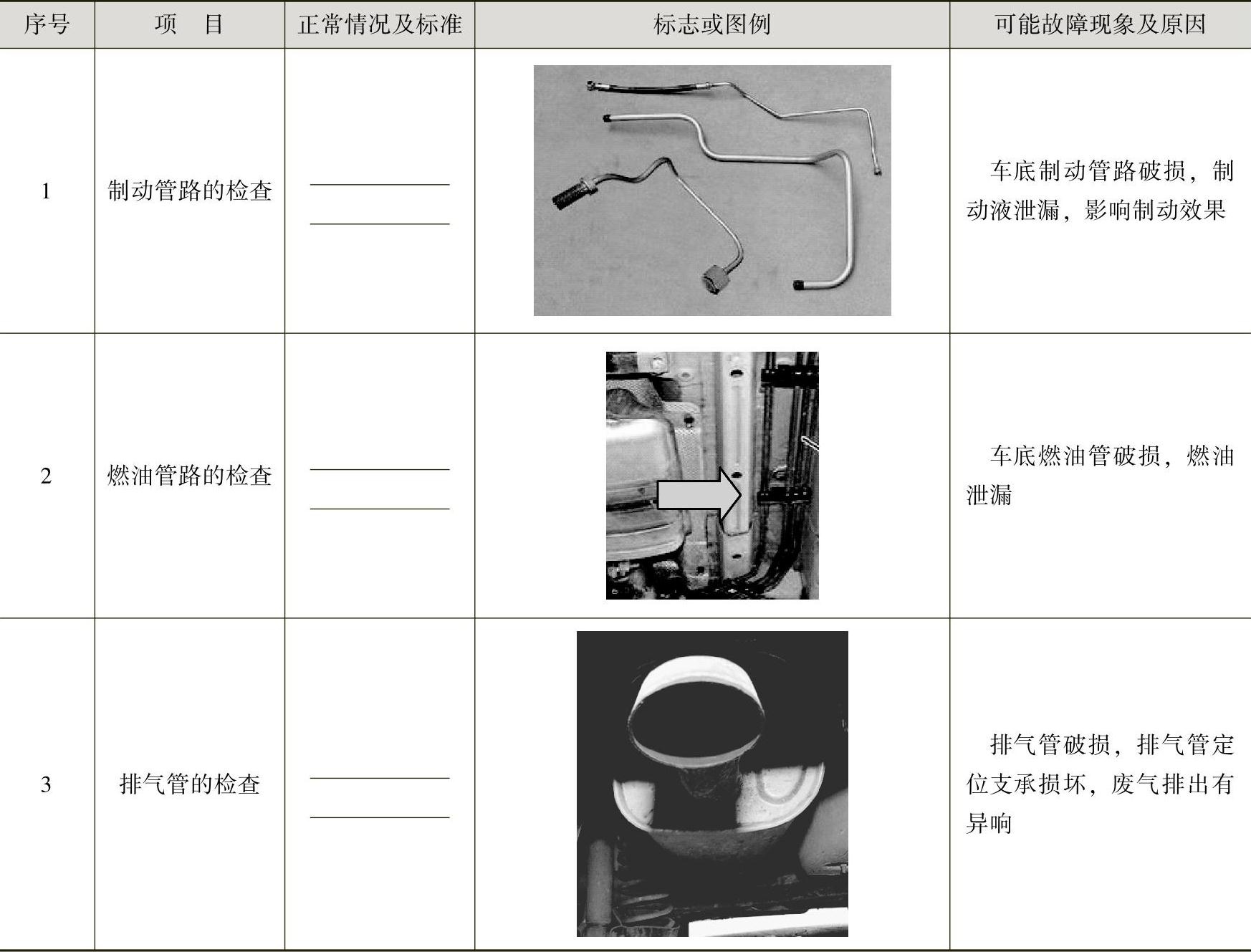

（1）根据预备作业要求，进行制动管路的检查工作，并做好检查记录，完成以下练习。

1）制动液渗漏检查。

如图3-179所示，检查制动管路连接部分是否有液体渗漏。

2）损坏检查。

①检查制动管路是否有凹痕或者其他损坏。

②检查制动管路软管是否扭曲、磨损、开裂和隆起等。

经检查，实训用车制动液渗漏检查情况为____。

经检查，实训用车制动管路外观检查情况为____。

3）安装状况检查。

检查制动管道和软管，确保车辆运动时或者方向盘完全转动到任何一侧时，不会因为振动而与车轮或者车身接触。在检查的过程中，用手转动轮胎直到方向盘被完全转向一侧。

经检查，实训用车制动管路转向过程中____（有/无）接触车身。

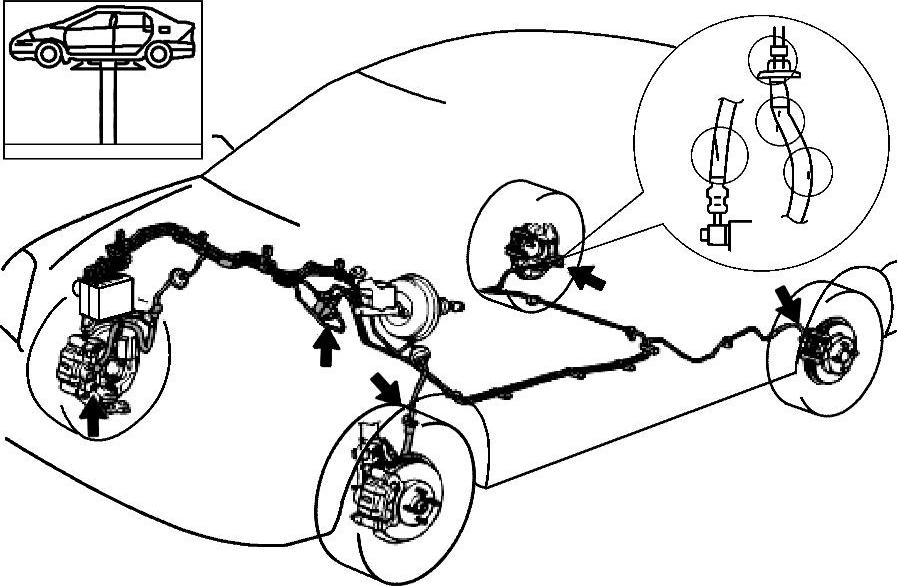

图3-179 制动管路渗漏与损坏情况的检查

（2）根据预备作业要求，进行燃油管路的检查工作，并做好检查记录，完成以下练习。

如图3-180所示，检查燃油管路是否有泄露和损坏的现象。

经检查，实训用车燃油管路检查情况为____。

（3）根据预备作业要求，进行排气管的检查工作，如图3-181所示，并做好检查记录，完成以下练习。

1）损坏和安装状况的检查。

①检查排气管是否损坏。

②检查消声器是否损坏。

③检查排气管支架上的O形圈是否损坏或者脱离。

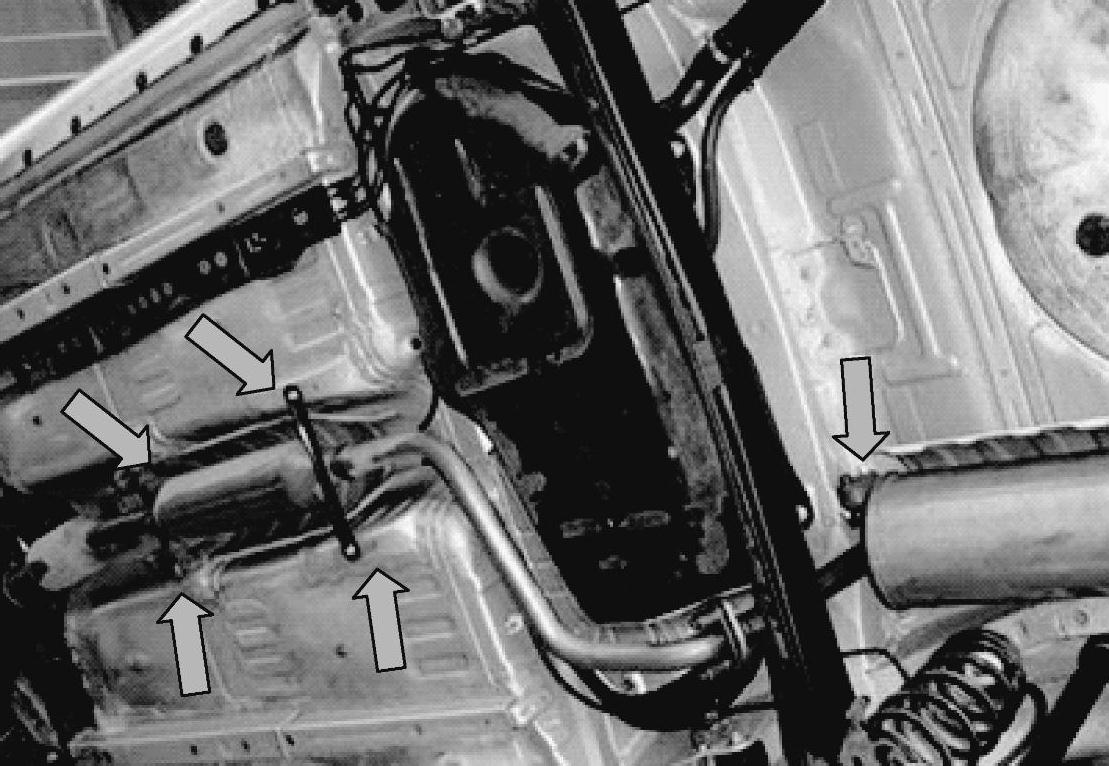

图3-180 燃油管路底盘布局

④检查垫片是否损坏。

图3-181 排气管支架及O形圈位置

经检查，实训用车排气管的检查情况为____。

2）排气管渗漏检查。

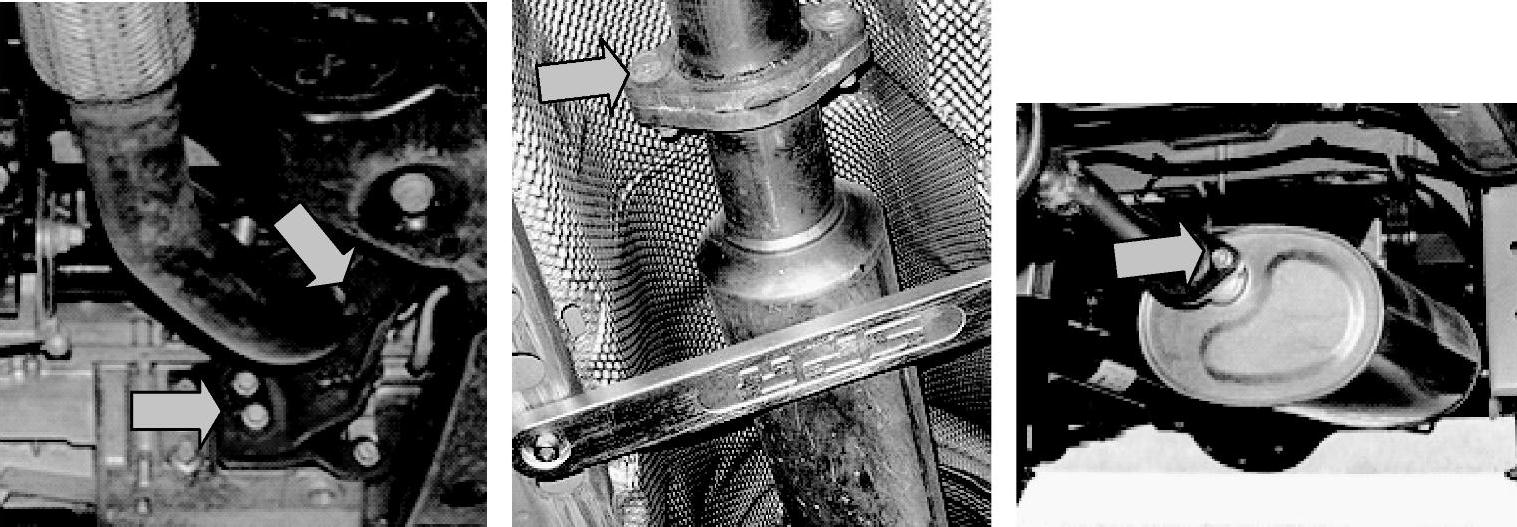

如图3-182所示，通过观察接头周围是否存在炭黑，检查排气管连接部分是否有废气泄漏。

图3-182 排气管接头位置渗漏的检查

①经检查，实训用车排气管废气渗漏检查情况为____。

②请思考，为什么排气管出现渗漏时，渗漏部位会变成黑色？

【考查重点】

1.能否分辨制动管路和供油管路的安装位置。

2.能否独立完成排气管损坏和安装情况的检查。

3.能否独立完成车底管路的泄漏情况的检查，并说明原因。

6.实施车底螺母、螺栓部件的紧固与检查

预备作业

请查阅维修手册，找出车底部件的螺母、螺栓紧固的要求及标准，回答以下问题。

实施作业

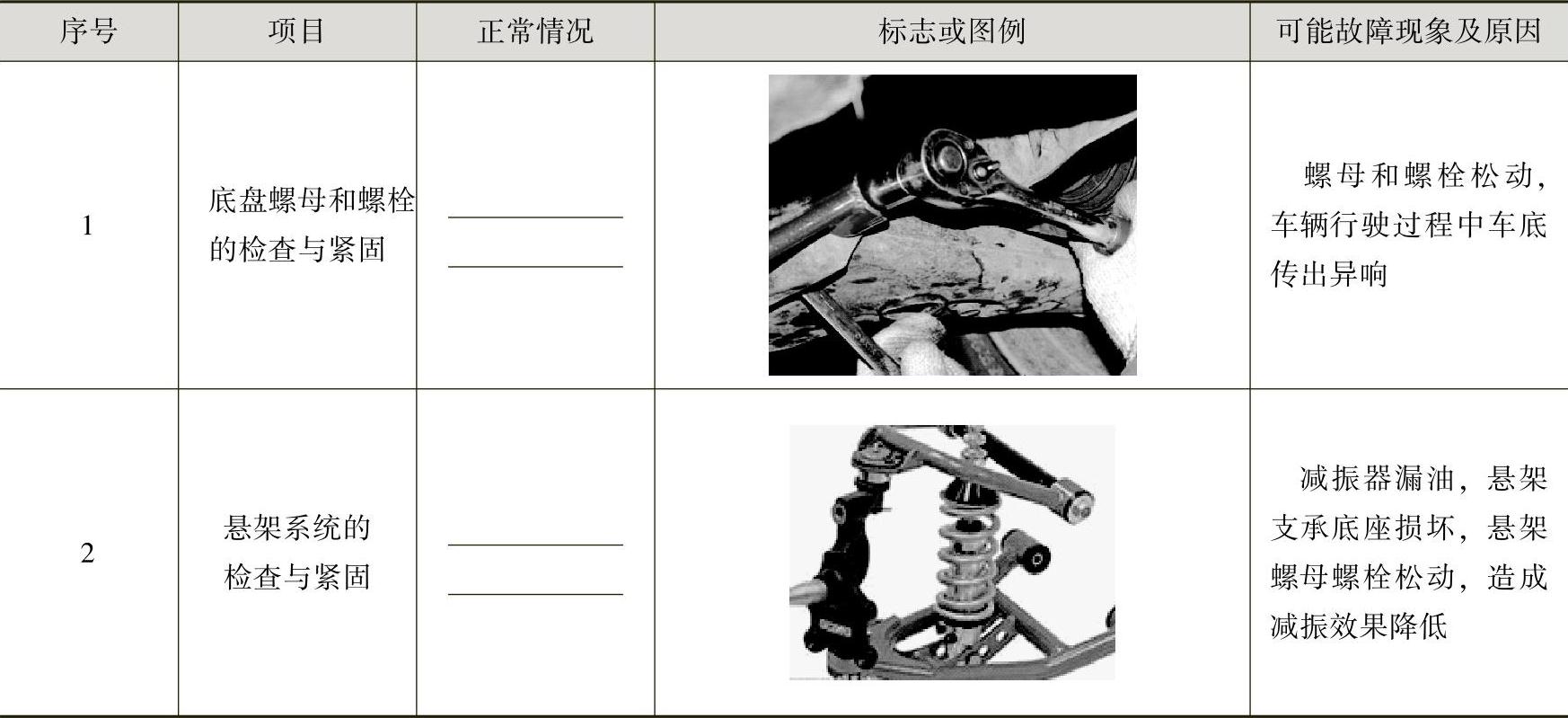

（1）根据预备作业要求，进行底盘螺母和螺栓的紧固工作，并做好检查记录，完成以下练习。

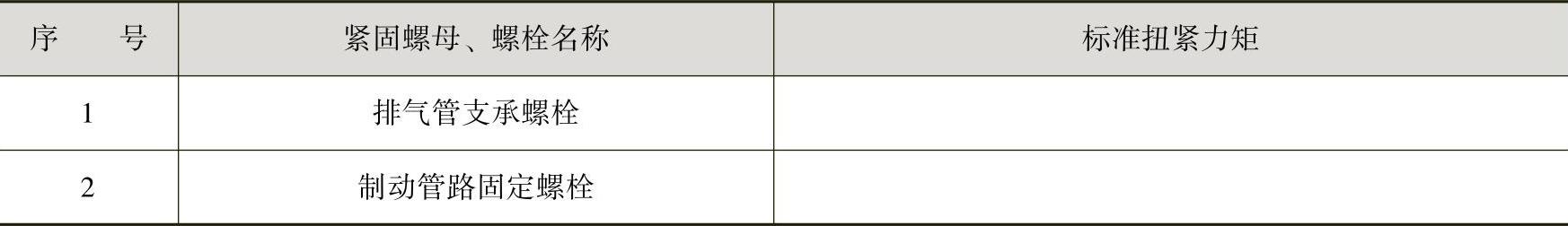

1）根据实训用车情况，查阅维修手册，确定底盘需要紧固螺栓的位置及扭紧力矩的要求，填写下列表格。

2）如图3-183、图3-184所示，扭力扳手配合套筒，对目标螺栓进行紧固，扭力扳手出现“嗒嗒”声响约两次，即完成对螺栓的紧固。

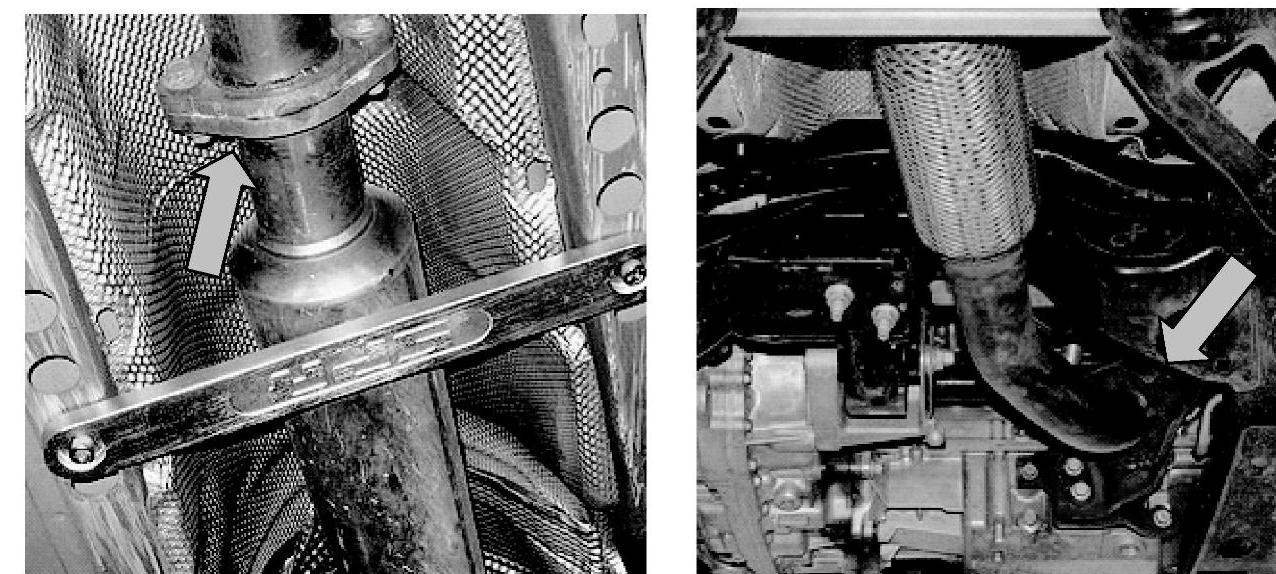

图3-183 排气管紧固螺栓的位置

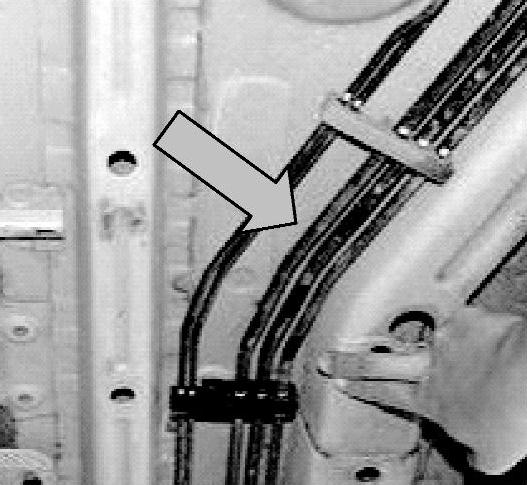

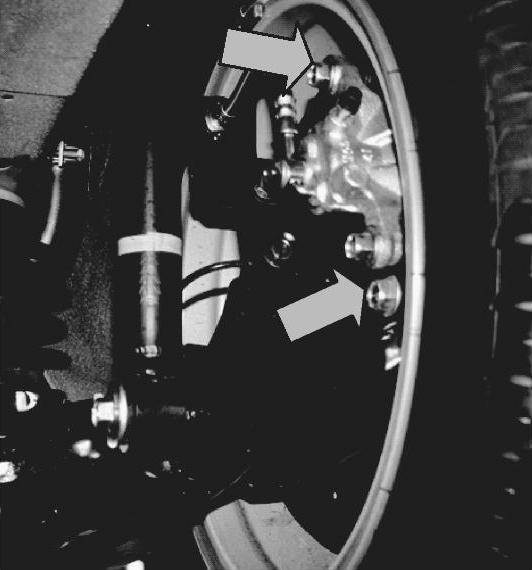

图3-184 制动管路紧固螺栓的位置

请观察并思考，汽车底盘上部分螺栓带有颜色标记，其作用是什么？

（2）根据预备作业要求，进行前悬架螺母和螺栓的紧固工作，并做好检查记录，完成以下练习。

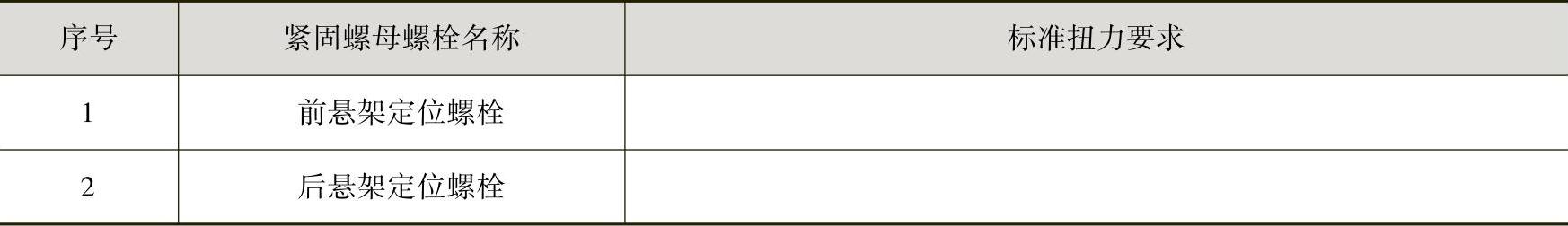

1）根据实训用车情况，查阅维修手册，确定悬架部分需要紧固螺栓的位置及扭紧力矩要求，填写下列表格。

2）扭紧力矩扳手配合套筒，对目标螺栓进行紧固，如图3-185、图3-186所示，扭力扳手出现“嗒嗒”声响约两次，即完成对螺栓的紧固。

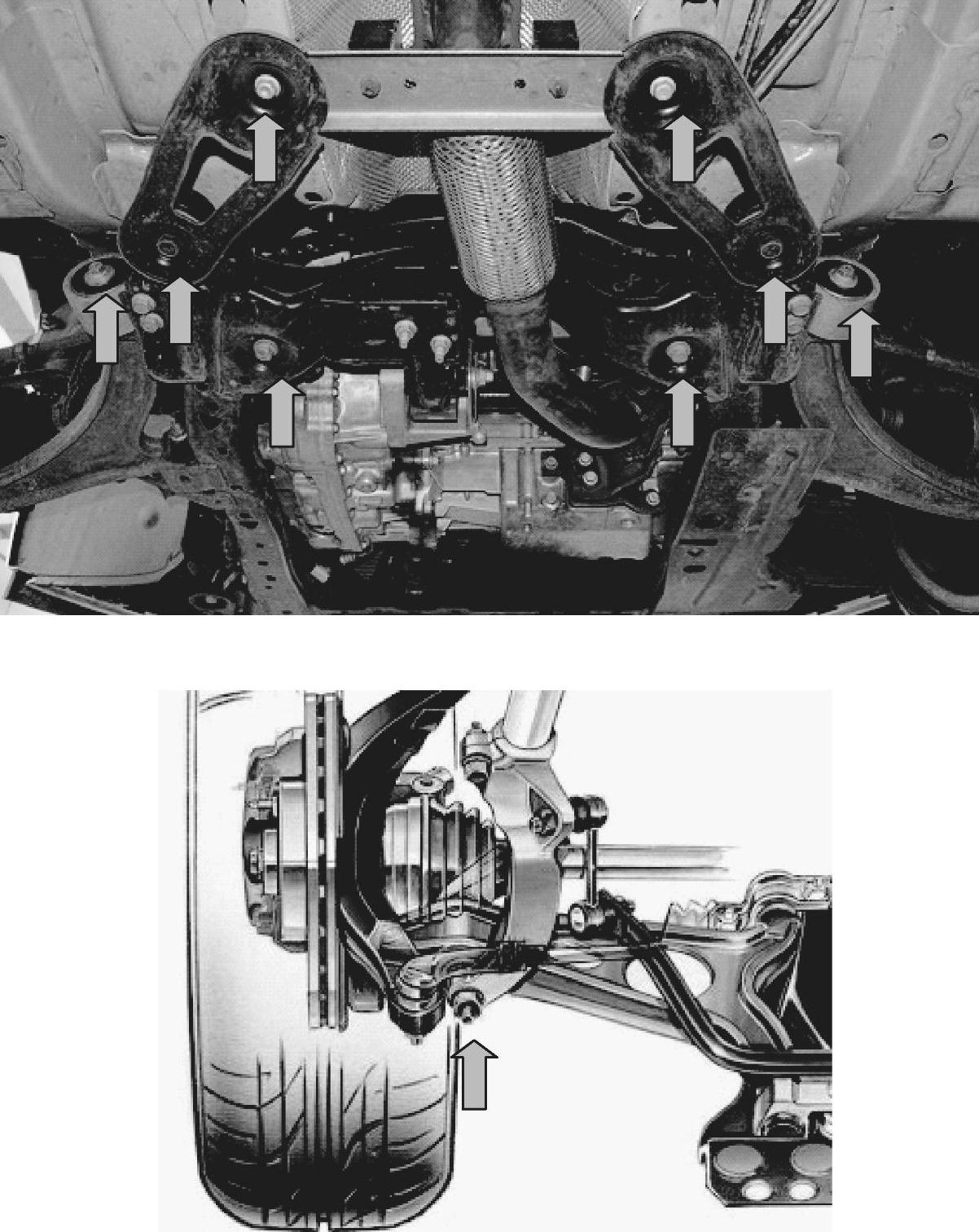

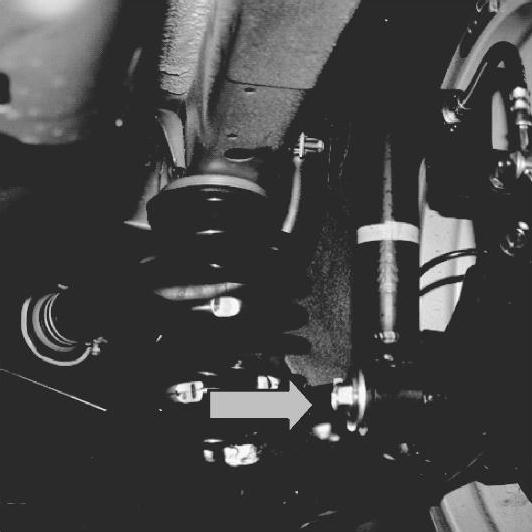

图3-185 前悬架紧固螺栓的位置

图3-186 后悬架紧固螺栓的位置

【考查重点】

1.能否通过查询维修手册，找到对应螺栓的紧固要求。

2.能否通过查阅维修手册，独立完成底盘螺栓的紧固。

3.能否通过查阅维修手册，完成悬架系统的紧固工作。

课后练习

请总结定期维护作业的经验，设计一个由双人配合完成的维护作业流程图，填入下面图框中。

具体要求：包含20000km维护所有作业项目内容，且双人能同时进行，时间需在45min内完成。
