汽车发动机舱的维护项目及方法

时间：2023-10-02 理论教育 版权反馈

【摘要】：请根据维修手册中对于维护项目的规定，找出首次维护、20000km维护、40000km维护中，发动机舱的维护项目和检查部件，完成以下练习。图3-76 发动机舱主要部件位置布局图2.实施发动机舱空气滤清器的维护作业预备作业请查阅维修手册，了解空气滤清器的检查和更换要求，回答以下问题。2）发动机机油量的检查。

汽车发动机舱的维护项目及方法

1.确认发动机舱维护作业项目

预备作业

（1）维护项目内容的确认。

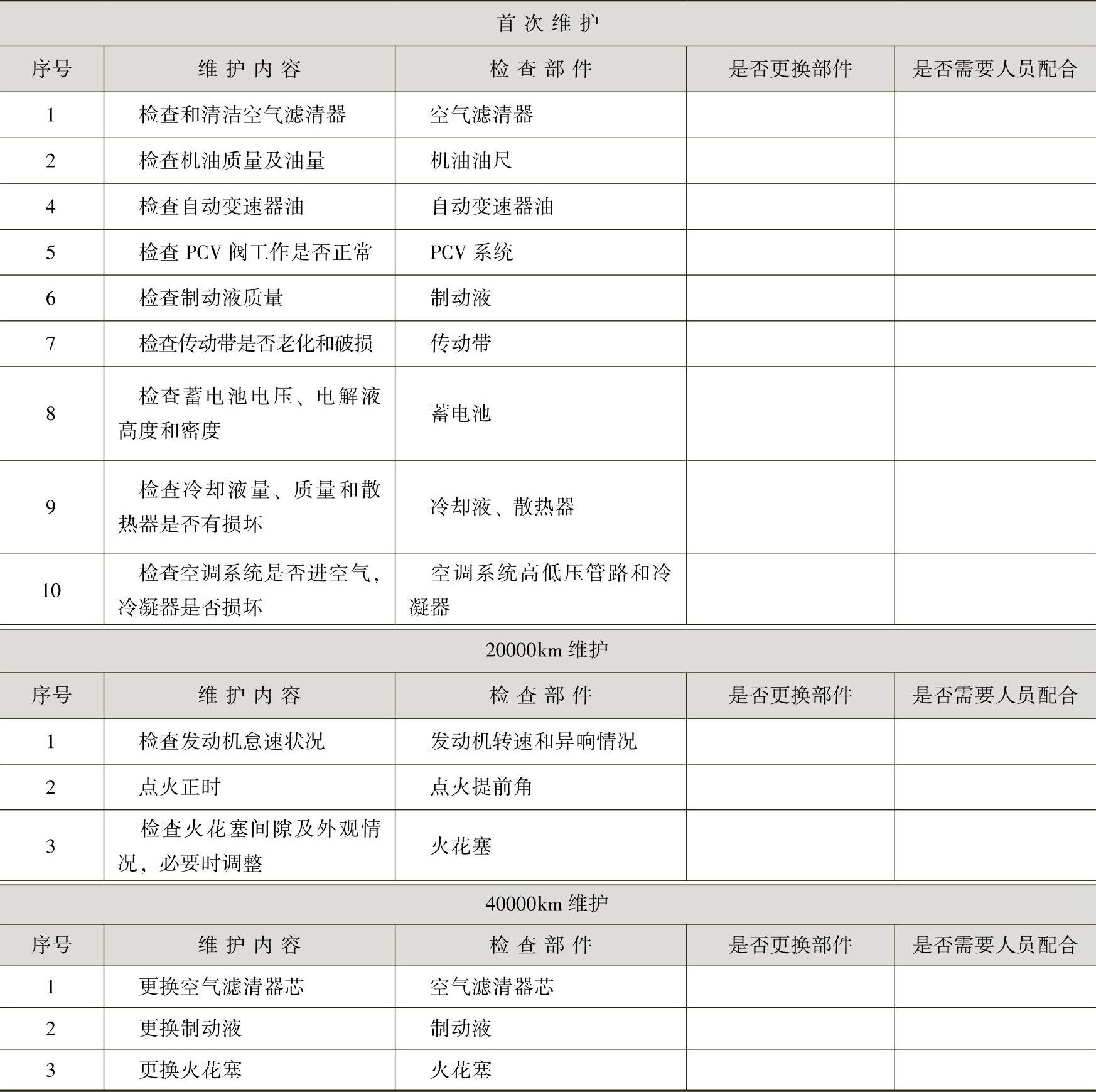

请根据维修手册中对于维护项目的规定，找出首次维护、20000km维护、40000km维护中，发动机舱的维护项目和检查部件，完成以下练习。

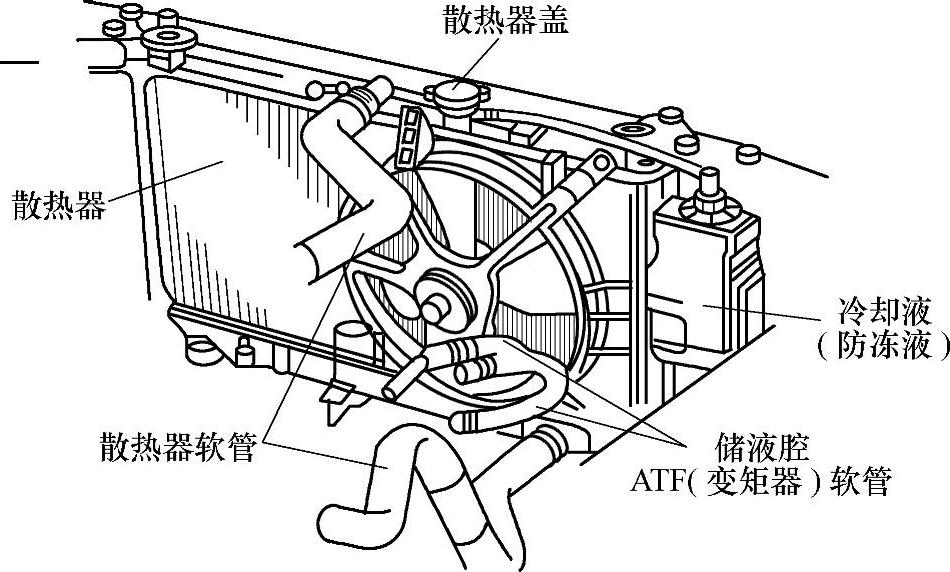

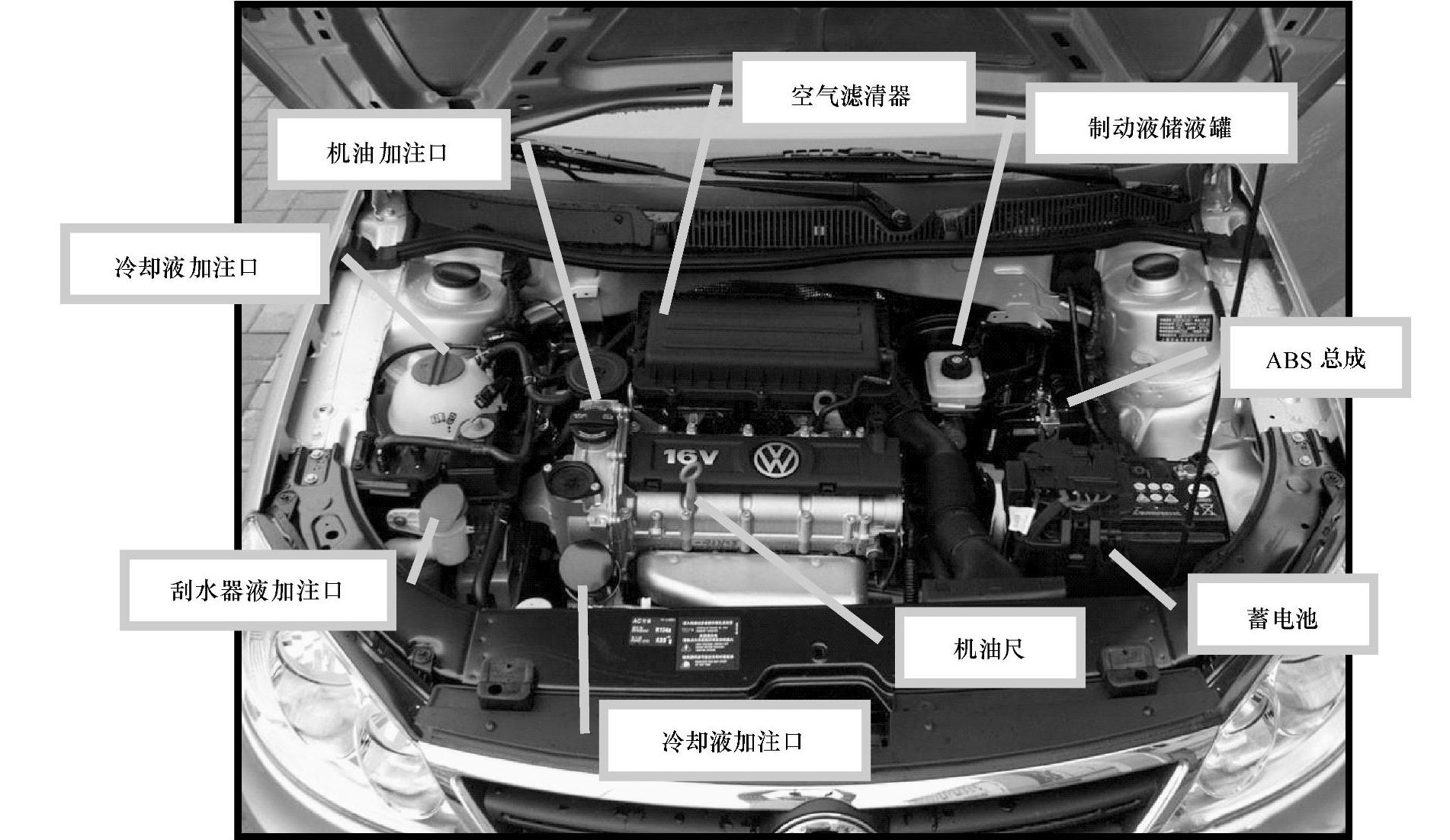

（2）掌握发动机舱主要部件的安装位置，如图3-76所示。

请根据上述提示，在实训用车上找到对应的部件。

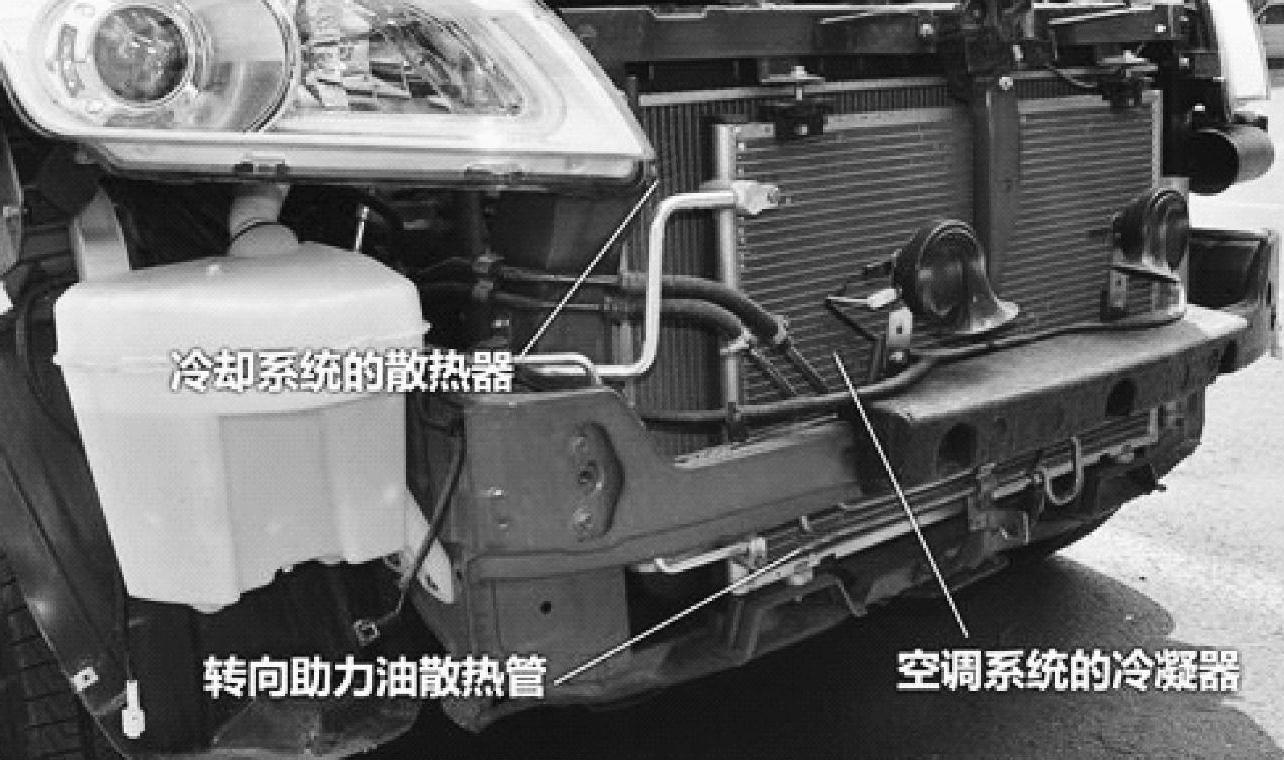

图3-76 发动机舱主要部件位置布局图

2.实施发动机舱空气滤清器的维护作业

【首次维护】

预备作业

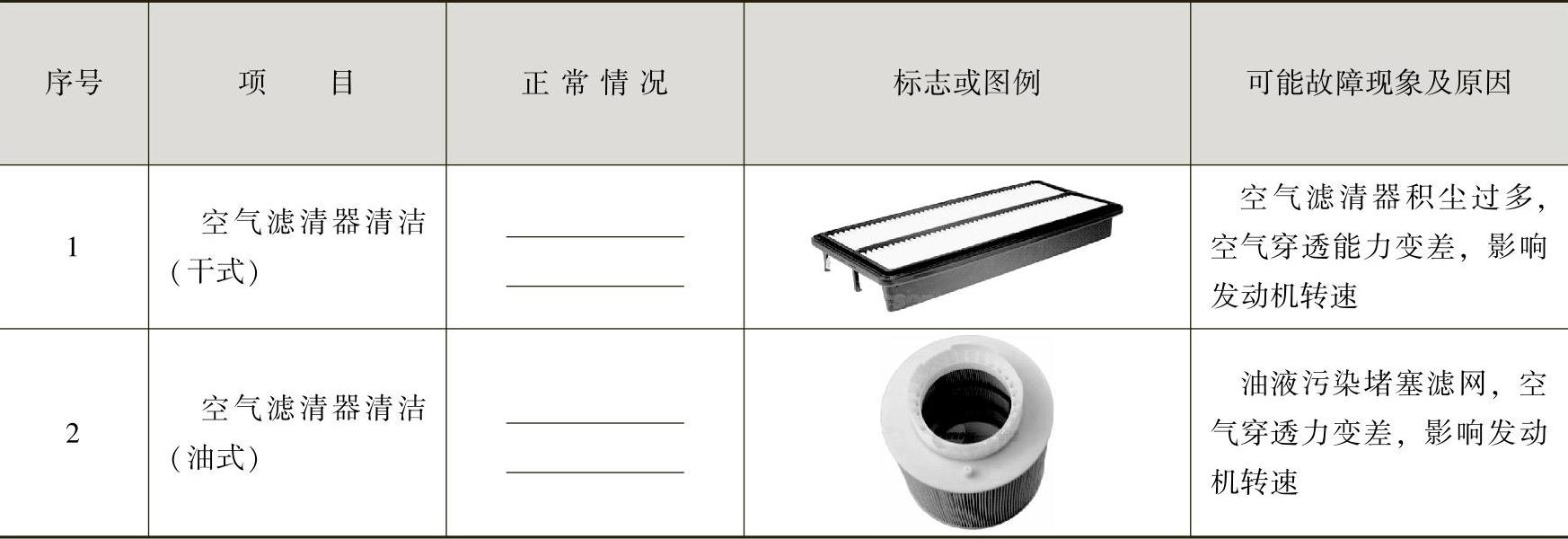

请查阅维修手册，了解空气滤清器的检查和更换要求，回答以下问题。

实施作业

根据预备作业要求，进行发动机舱部件的检查，并做好检查情况的记录，完成以下练习。

1）检查空气滤清器。

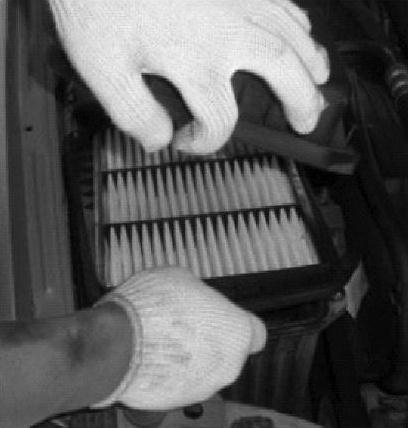

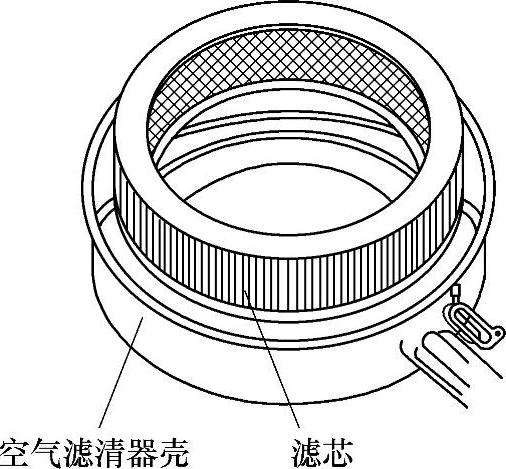

①拆下空气滤清器外盖，如图3-77所示，检查滤芯类型为干式还是油式（黏式）。

经检查，实训用车滤清器类型为：干式____油式____。

②检查滤芯的网眼有无堵塞及损伤。

损伤____完好____

③轻轻拍打滤芯端面，如图3-78所示，清除尘埃与异物。

图3-77 空气滤清器

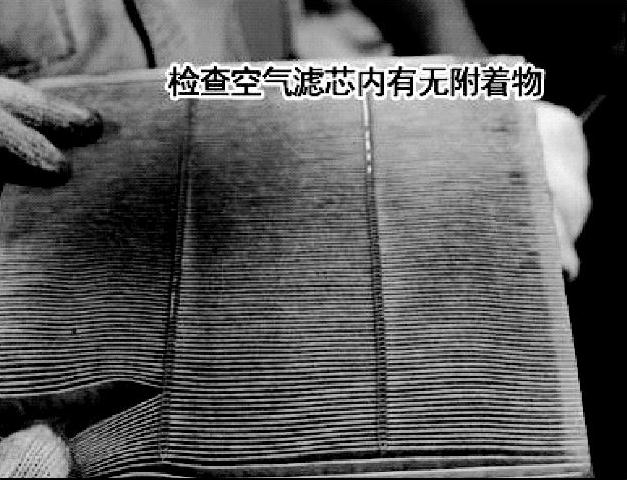

图3-78 检查与清理空气滤清器滤芯附着物

④滤芯为干式时，建议使用气枪自滤芯由（进气处/出气处）向（进气处/出气处）吹气，如图3-79所示，便可清除滤芯上的尘土。

⑤滤芯为湿式，使用抹布擦拭干净。

滤芯为湿式类型时，km更换一次。

2）注意事项：

①不可用汽油或水洗刷滤芯，如果空气滤清器已经发生严重堵塞，则需要更换新的空气滤清器。

②无论哪种类型的滤清器，都要从空气滤清器的内侧或周围开始清除灰尘及异物，然后再安装滤芯及外壳。

③对湿式滤芯的滤清器，用气枪吹拭滤清器时，会导致网眼堵塞、油脂脱落，所以禁止用气枪吹拭该类型的滤芯。

图3-79 从内侧向外清洁空气滤清器

④如果检查作业单上没有记载，需要更换空气滤清器时要通过维修前台跟车主进行说明和确认。

【考查重点】

1.能否独立完成空气滤清器的清洁工作。

2.能否辨别空气滤清器的类型。

【40000km维护】

预备作业

请查阅维修手册，了解空气滤清器的更换要求，回答以下问题。

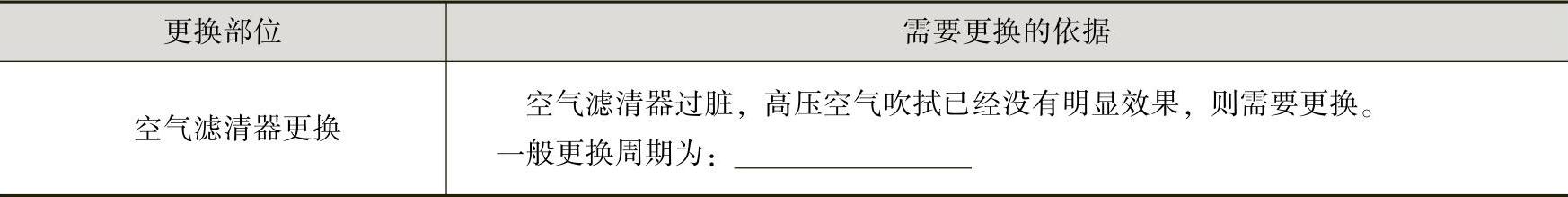

实施作业

根据预备作业要求，进行空气滤清器的更换工作，并完成以下练习。

1）更换空气滤清器的步骤（与空气滤清器清洗时的拆装步骤相同）：

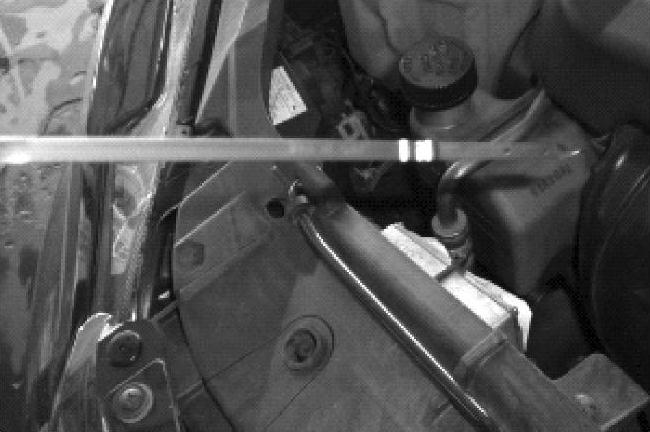

①打开发动机舱盖，如图3-80所示，确认____的位置（一般位于发动机舱右侧，即右前轮上方位置的黑色方形塑料盒）。

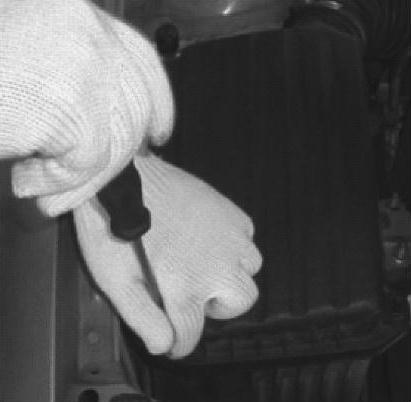

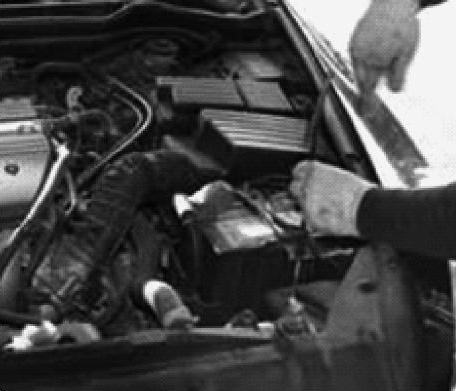

②轻轻掰开朝向车尾方向的两只金属卡子，如图3-81所示，即可将整个空气滤清器盒盖朝前掀起。有的车型会在盒盖的卡箍上安装螺钉，这时需要选取合适的螺钉旋具将空气滤清器卡箍上的螺钉拧下。

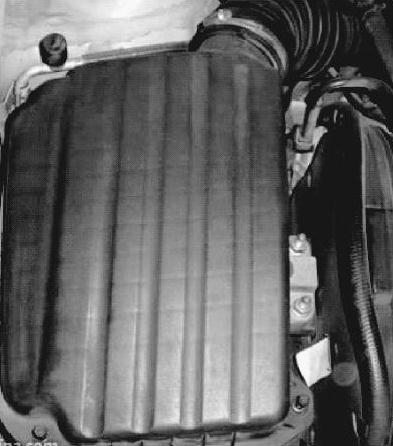

图3-80 空气滤清器的位置

图3-81 拆除空气滤清器盒盖

③如图3-82所示，将整个空气滤清器盒盖朝前掀起。

④如图3-83所示，取出空气滤清器滤芯以后，清洁空气滤清器盒内部，清除杂质。

图3-82 打开空气滤清器盒盖

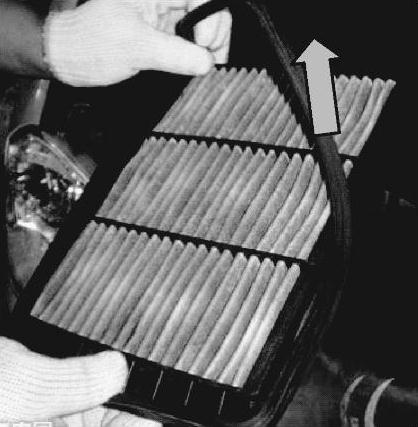

图3-83 取出旧空气滤清器

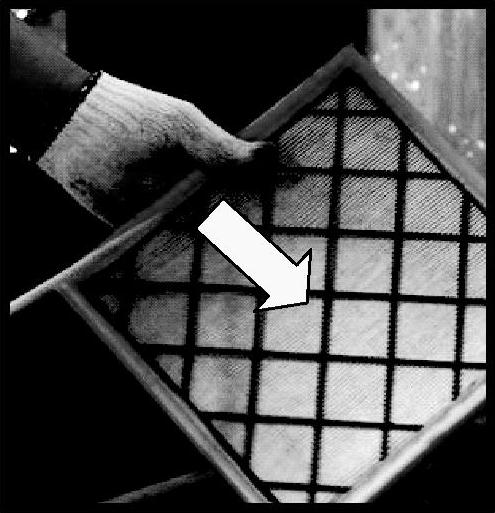

⑤如图3-84所示，注意观察取出的空气滤清器滤芯安装封边及支架是否能反复使用，如果能，则拆下重复利用。

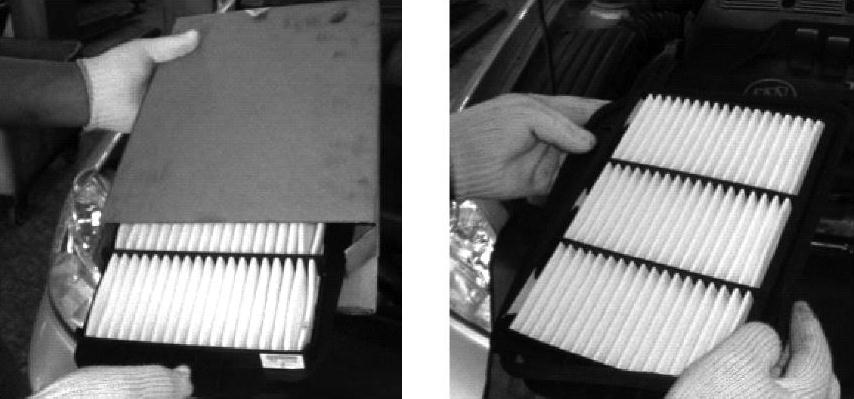

⑥如图3-85所示，取出新的空气滤清器，并将刚刚拆下的密封圈及支架装上去，注意新空气滤清器的正反面区别。

图3-84 拆下空气滤清器支架及封边

图3-85 检查新空气滤清器

⑦如图3-86所示，安装好密封圈以后，将整个空气滤清器装入空气滤清器盒。注意要安装到位，不能错位、倾斜或留有缝隙。

⑧如图3-87所示，将空气滤清器盒盖上的螺栓拧紧。拧紧的顺序为对角线方式，每个螺栓不要一次拧到位，而是采用逐个渐次拧紧的方式。

图3-86 安装新滤清器

图3-87 装复空气滤清器盒盖

注意：拆除时一定要记住工序，这是为了在安装的时候能够顺利进行。如果安装时出现问题，应找出原因，不可使用蛮力强装。

请思考：如何分辨空气滤清器正反面，请简述您的判断依据。

2）更换空气滤清器的注意事项：

①注意新的空气滤清器的型号与原型号应一致。

②新的空气滤清器在更换的时候，不能被油污、水及灰尘等污染。

请根据实训用车，空气滤清器的型号为（如有则记录）：

【考查重点】

1.能否独立完成汽车空气滤清器的更换工作。

2.能否说出汽车空气滤清器的更换周期及更换原因。

3.实施发动机机油量的检查

预备作业

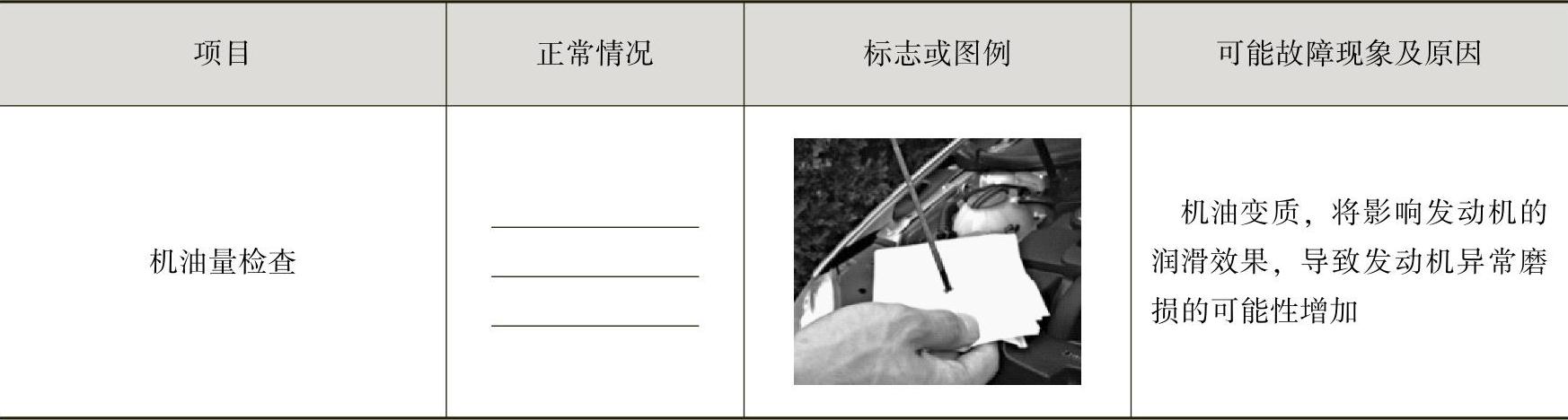

请查阅维修手册，了解发动机机油量检查的工作要求，回答以下问题。

实施作业

根据预备作业要求，进行发动机机油量的检查工作，并做好检查记录，完成以下练习。

1）发动机机油量检查的注意事项：

①为了能够正确地测量机油量，一定要在发动机停机3min后再检查机油油量及脏污的程度。

②油量不足时，通过维修前台向车主沟通说明后再加注。

③机油更换周期因各地区及驾驶状况的影响而不同，根据油量的检查状况向车主说明。

④机油量异常少时，可能是由于系统的某部位泄漏造成的，需立即检查。

⑤发现不良部位需要补修时，通过维修前台跟车主商谈处理的办法。

⑥征得车主同意后，补修时要在检查作业单上注明。

2）发动机机油量的检查。

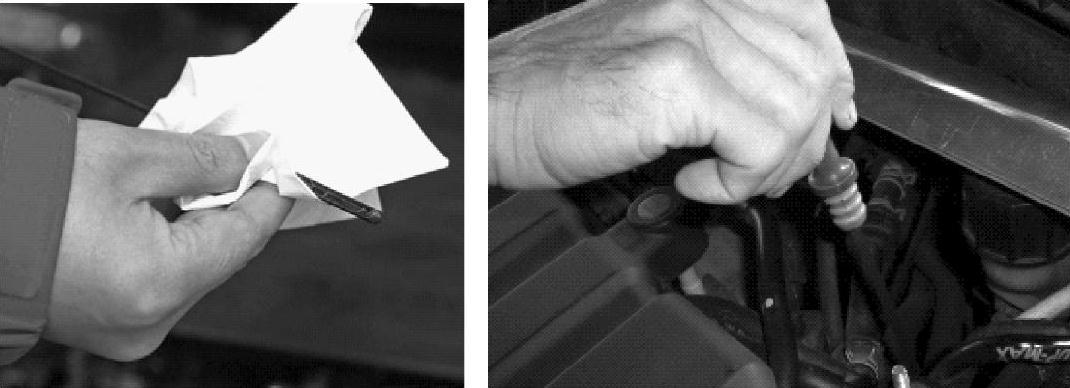

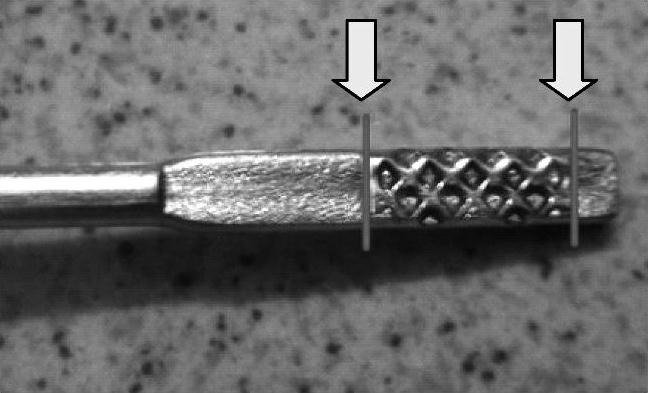

①如图3-88所示，取出油尺，用白布或餐巾纸擦拭干净，观察布或纸上留下的机油颜色，如果呈暗____色，则表示应换机油了；如果呈黏稠状，则表示维护较差，很少更换机油或使用车辆已开始出现油泥；如果发现机油呈乳白色，则表示发动机内密封情况不好，有水渗入，需要立即进行维修。

②如图3-89所示，将擦拭干净的油尺，再次完全插入机油，并重新取出油尺，观察机油油量是否在油尺最高“Max”与最低“Min”位置之间，如图3-90所示。

检查实训用车的机油油量，确认是否在规定范围内或出现油泥，如图3-91所示。

过多____；正常____；过少____。

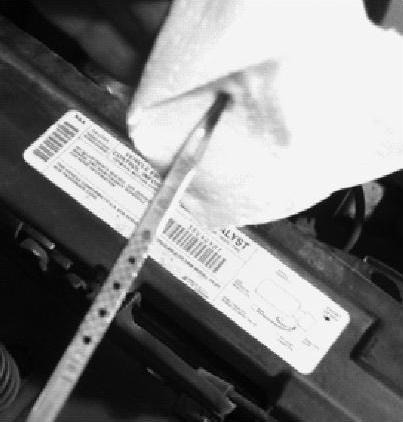

图3-88 检查油质并擦干净油尺

图3-89 检查机油油量

图3-90 油尺上下限位置

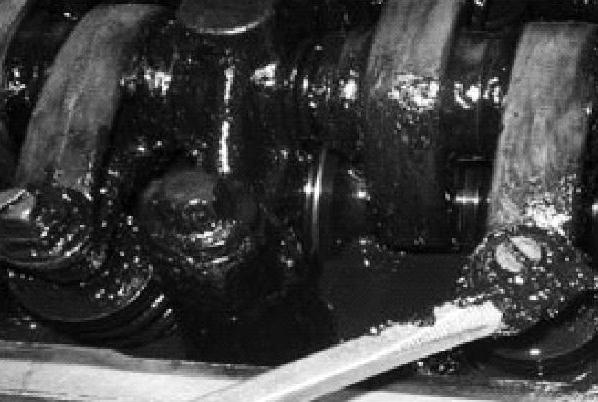

图3-91 发动机油泥

请思考，为什么要在停机3min后再检查机油脏污的程度？

【考查重点】

1.能否独立完成汽车发动机机油的检查工作。

2.能否说明发动机机油、机油滤清器的作用与使用要求。

4.实施自动变速器的维护

预备作业

请查阅维修手册，了解自动变速器的维护工作要求，回答以下问题。

实施作业

根据预备作业要求，进行自动变速器的维护工作，并做好检查记录，如图3-92所示，完成自动变速器油的检查。

发动机停机后，变速器油会回流至油底壳，影响检测结果，因此，建议在暖机状态下进行检查。

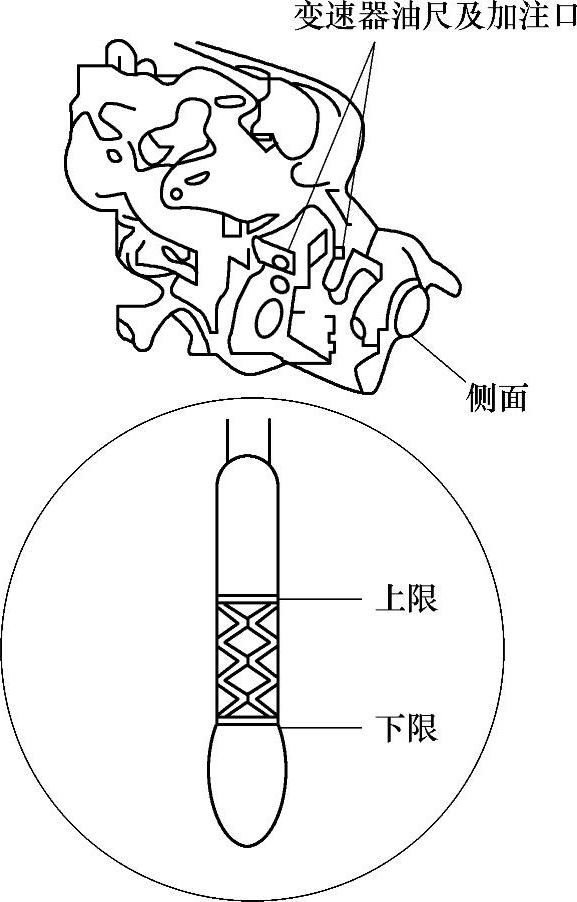

1）如图3-93所示，从加注口取出变速器油尺，用干净的布擦拭干净后再完全插入。若是拧入式油尺则不要拧入，要垂直插入变速器体。

2）如图3-94所示，再次拔出油尺，检查油量是否位于刻度尺的上、下限之间。

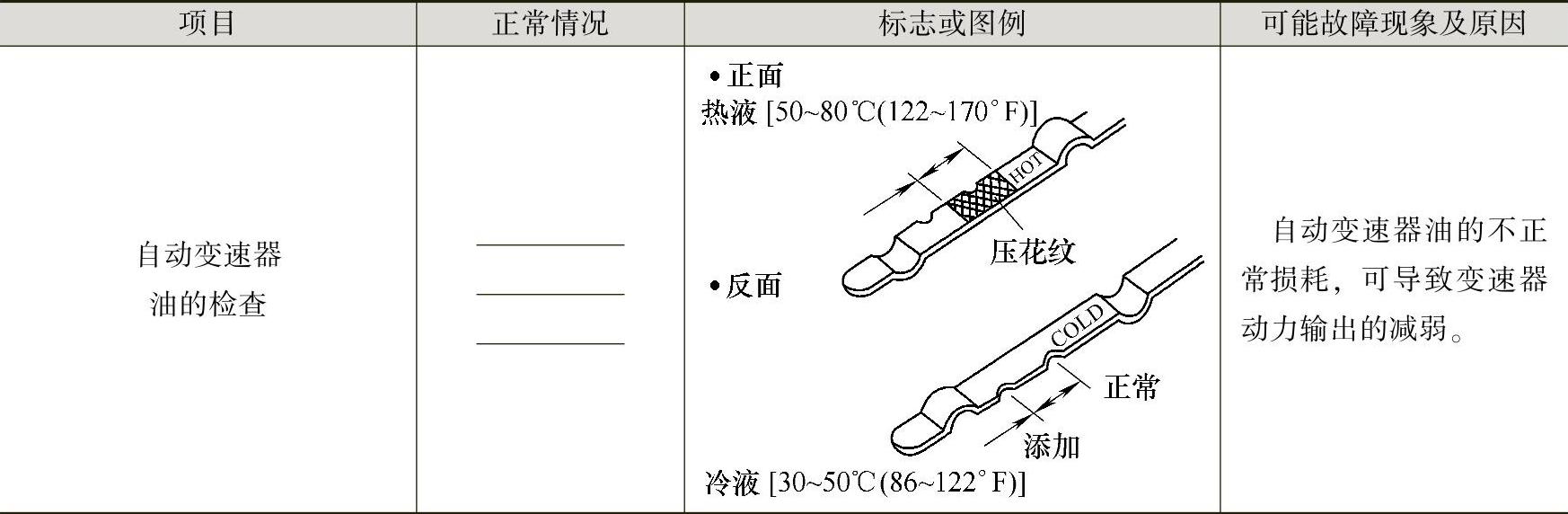

3）检查油的颜色是否呈微红色。呈茶色、发黑或产生异味时证明变速器油需更换。

请观察，实训用车需用变速器油型号为____，新的变速器油颜色为____。

经检查实训用车自动变速器油为________。

图3-92 检测自动变速器油

图3-93 用变速器油尺检查油质

图3-94 自动变速器油量检查

【考查重点】

1.能否独立对自动变速器油进行检查。

2.能否通过查阅维修手册，确认自动变速器油的型号。

5.实施发动机PCV阀的维护

预备作业

请查阅维修手册，了解发动机PCV阀的维护工作要求，回答以下问题。

实施作业

根据预备作业要求，确认部件位置后，明确PCV阀的工作原理，最后进行发动机PCV阀的维护工作，并做好检查记录，完成以下练习。

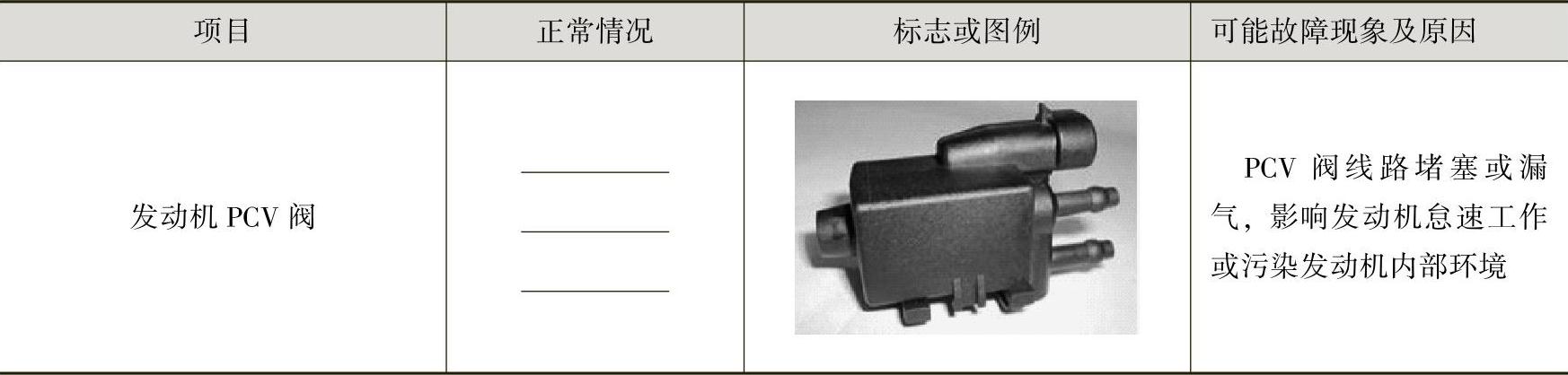

1）请查阅维修手册，根据图3-95、图3-96所示，说明PCV阀的作用。

2）PCV阀的中文名称为。

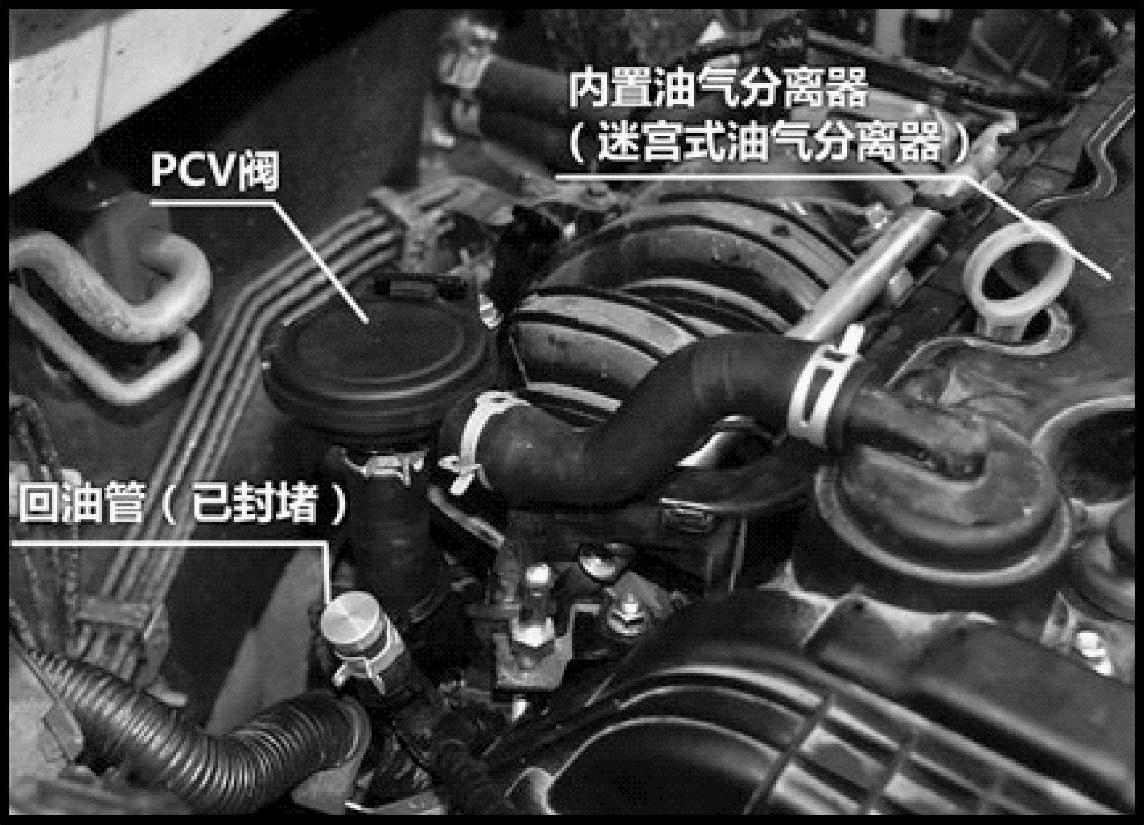

图3-95 PCV阀的布局

3）完成PCV阀的检查，如图3-97所示。

①检查PCV阀、软管和连接处有无泄漏或卡滞。

泄漏卡滞。

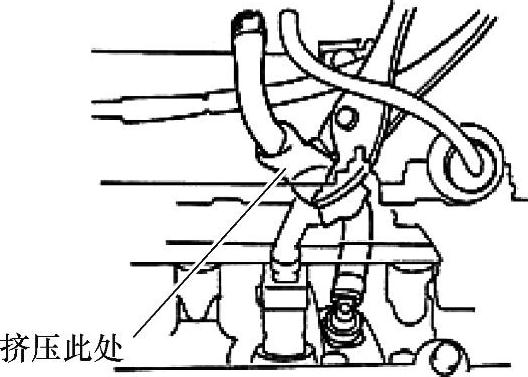

②在怠速时，确认用手指或钳子轻轻压紧PCV阀和进气歧管连接处，然后松开，听PCV阀是否发出“咔哒”声。

有“咔哒”声没有“咔哒”声。

图3-96 PCV阀的原理图

③如果无“咔哒”声，检查PCV阀垫圈有无开裂或损坏；如果垫圈正常，更换PCV阀并重新检查。

【考查重点】

1.能否指出PCV阀的位置并说明其作用。

2.能否根据维修手册，完成PCV阀的检查。

6.实施制动液的检查和更换

【首次维护】

图3-97 检查PCV阀

预备作业

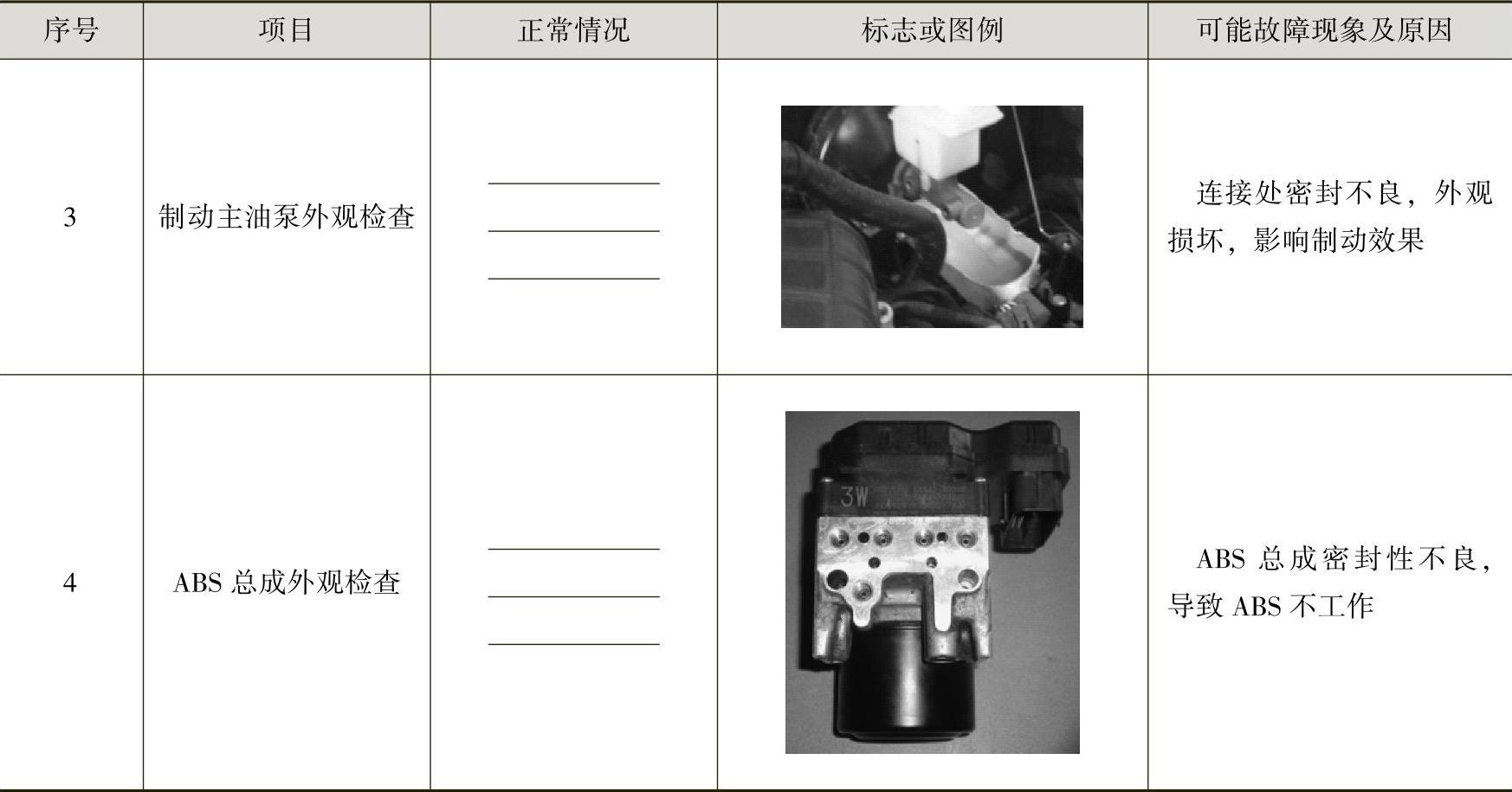

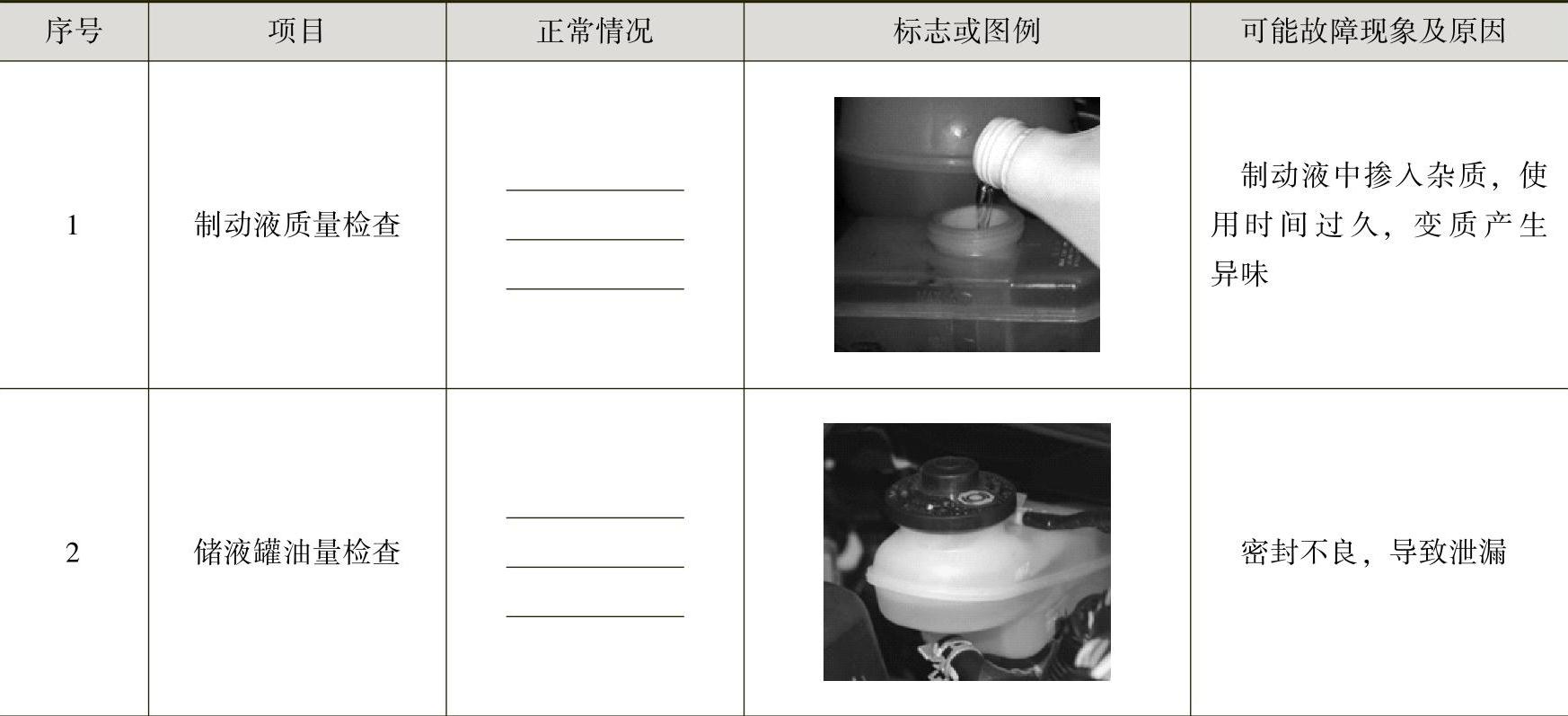

请查阅维修手册，了解汽车制动液检查的工作要求，回答以下问题。

（续）

实施作业

根据预备作业要求，进行汽车制动系统的检查工作，并做好检查记录，完成以下练习。

1）制动液及制动液传感器的外观检查。

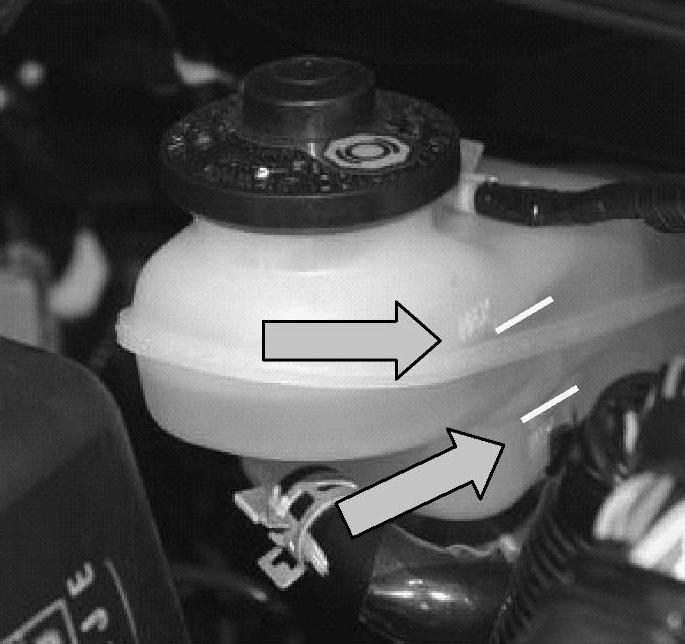

①如图3-98所示，观察储油罐的外观，检查制动液液位是否在规定的范围内。

经检查，实训用车制动液液位（是/否）正常。

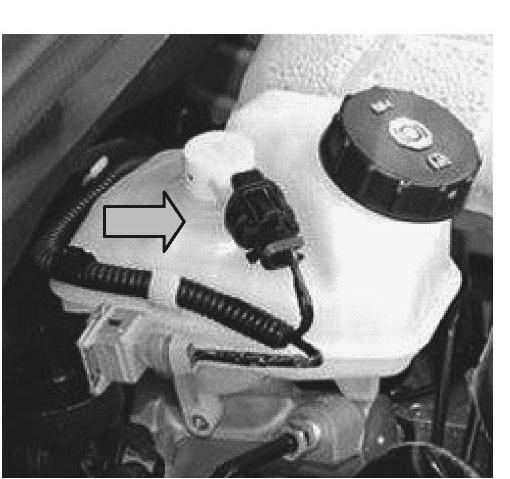

②如图3-99所示，确认储液罐上制动液液位传感器是否牢固，接头是否松动。

经检查，实训用车制动液液位传感器（是/否）正常。

图3-98 制动液液位指示

图3-99 制动液液位传感器

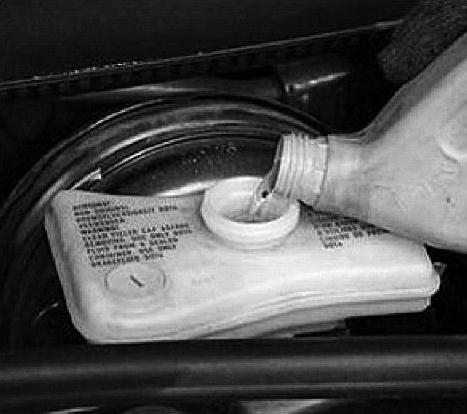

③如图3-100所示，如发现制动液不足时，请查阅维修手册，确认制动液型号符合车辆维修要求后，再进行加注。

将查阅，实训用车所需制动液型号为：。

2）制动储油罐及主油泵的检查。

①如图3-101所示，检查制动储油罐、制动助力器、制动管路、橡胶板及周边是否有损伤、液体泄漏等痕迹。

经检查，制动储油罐及主油泵检查情况为。

图3-100 制动液的加注

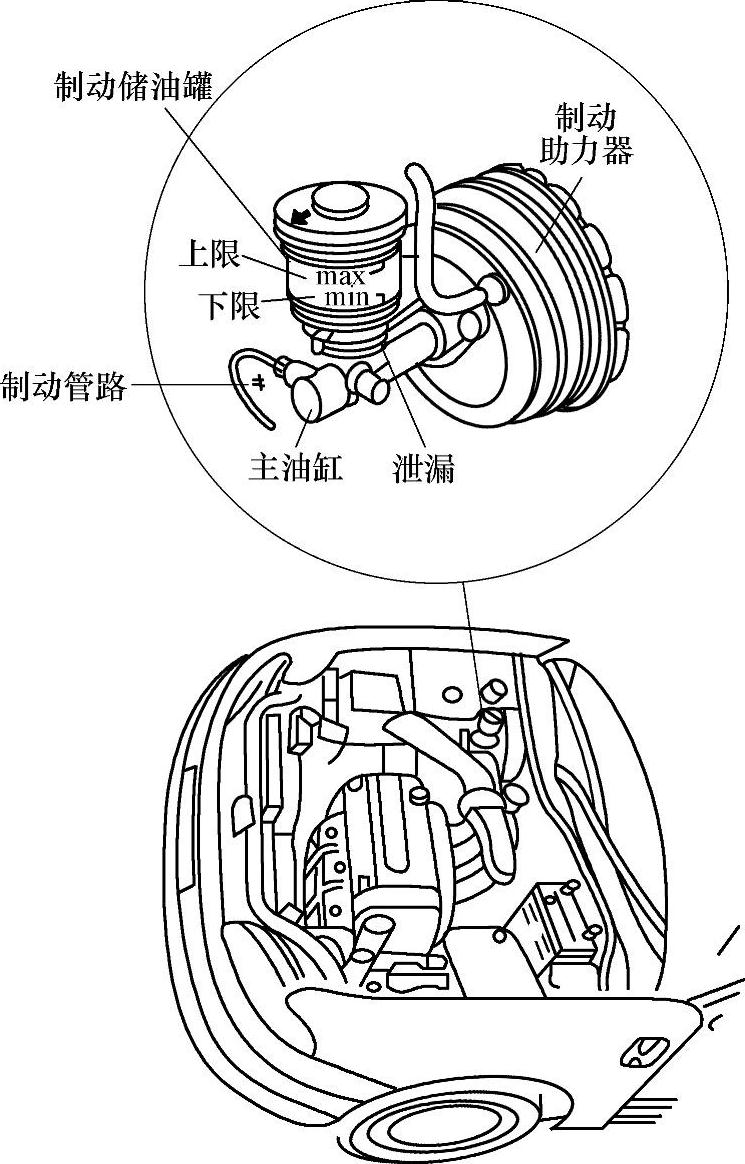

图3-101 制动储油罐及主油泵的检查

②安装制动储油罐的外盖时，注意要将其上的箭头方向朝向车辆的前方。注意外盖后侧的空气口不要朝后，以免空气中的灰尘及异物混入。安装外盖时，牢记箭头方向一定要朝向车辆的前方。

③确认车辆转速表上显示的数值，查阅维护手册上制动液的更换时间，检查其是否需要更换或有无过期。

是____否____

注意事项：

a.根据制动液的液量可了解制动系统的状态。液量不足时，有可能是制动片过度磨损或系统损伤导致油液泄露。

b.液量不足时勿擅自加注，必须通过维修前台跟车主沟通与说明，得到车主许可后，再进行补加或更换。

c.加注后要在检查作业单上注明。

3）请查阅维修手册，找出ABS总成的相关信息，参考图3-102，图3-103所示，回答以下问题。

①ABS的中文名称为____。

②ABS的作用是____。

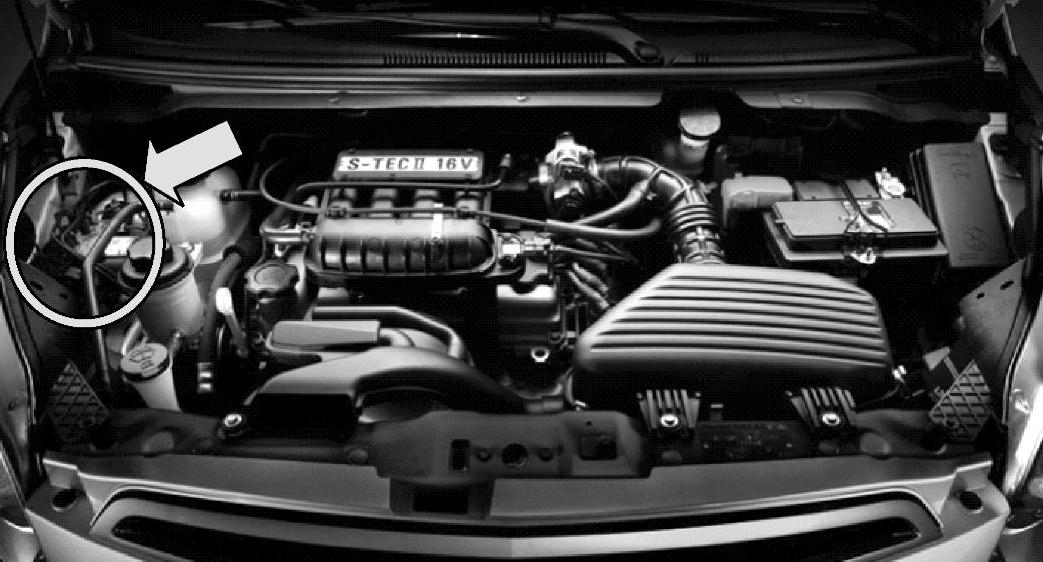

图3-102 ABS总成位置

图3-103 ABS总成主要部件构成图

4）如图3-104所示，请检查实训用车ABS，主要检查的项目包括：

①制动管路接口，检查情况为：泄漏____破损____。

②ABS总成边缘密封情况，检查情况为：泄漏____破损____。

③信号接口处是否松动，检查情况为：松动____紧固____。

④制动管路是否变形、破损，检查情况为：正常____损坏____。

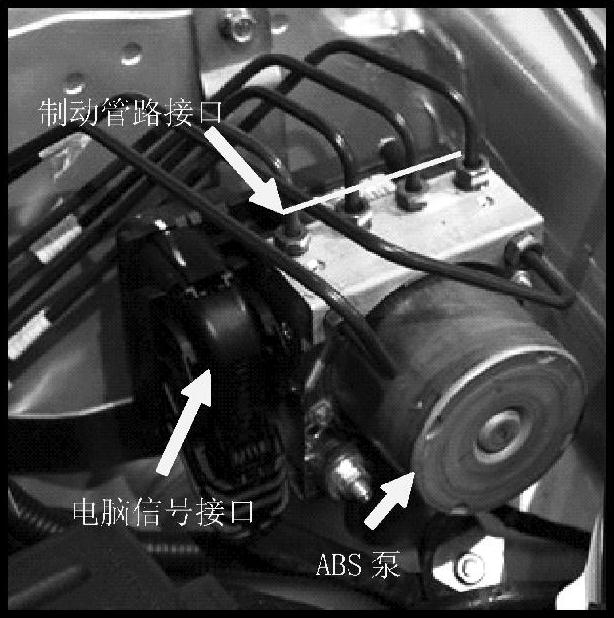

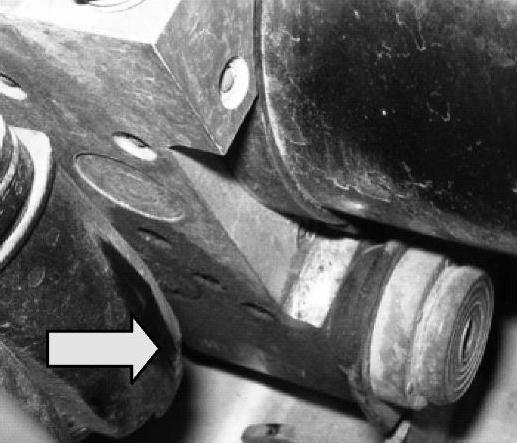

图3-104 ABS总成渗漏时出现的油渍

⑤起动车辆后，用手感觉ABS泵工作情况：正常____损坏____。

【考查重点】

1.能否独立完成制动液的检查，并完成加注。

2.能否独立完成制动总泵的渗漏检查，确定渗漏部位。

3.能否说明汽车ABS总成的作用。

4.能否独立完成ABS总成的渗漏检查。

【40000km维护】

预备作业

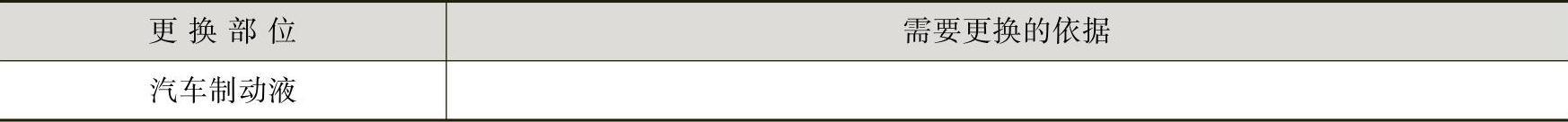

请查阅维修手册，了解汽车制动液的更换要求，回答以下问题。

实施作业

根据预备作业要求，进行制动液的更换工作，并完成以下练习。

（1）制动液的补加及更换要求。

1）仅使用所推荐的制动液，否则可能会导致整个制动系统恶化。

2）制动液可能发生化学反应导致整个制动系统恶化，所以勿混入其他等级、类型的制动液产品。

3）制动液能损伤漆面，所以要谨防制动液溅落到车身上。如有发生，要立即用干净的布清除掉。

请思考，制动液有哪些型号，实训车辆所用制动液是哪一种型号的？____

（2）制动液的更换。

1）如图3-105所示，将制动液加注到Max位置。

2）如图3-106所示，反复踩踏制动踏板10次左右，最后踩到底，保持踩踏的状态。

图3-105 加注制动液至Max位置

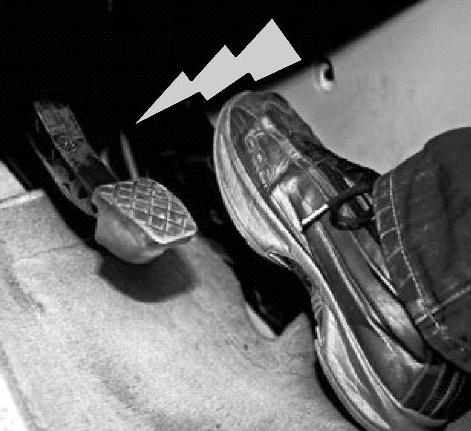

图3-106 反复踩踏制动踏板

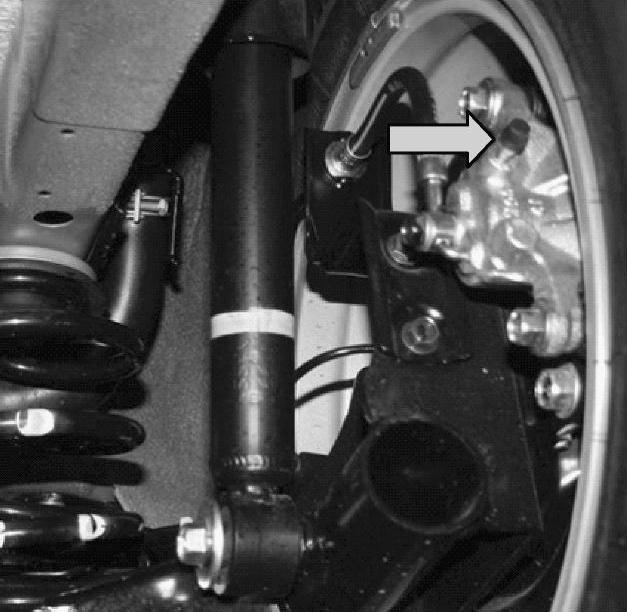

3）如图3-107所示，找到四个车轮的制动管路排放孔，接上透明放气软管，分别进行排放孔螺帽的松开→制动液排放→拧紧动作，然后回到上一环节，再次反复踩踏制动踏板，直至排放制动液颜色与新制动液颜色相同时，如图3-108所示，即完成制动液的更换。在制动液排放过程中，密切留意制动储液罐中制动液的液位，如低于“Min”位置，请立即补充新的制动液。

4）四个车轮的制动管路制动液更换完毕后，需再次确认制动液液位在正常范围内，并检查制动管路有无泄漏。

①为什么在排放制动液过程中，需要关注制动液液位？____

②如果制动管路中存在空气，能否用同样方法进行空气的排出？____

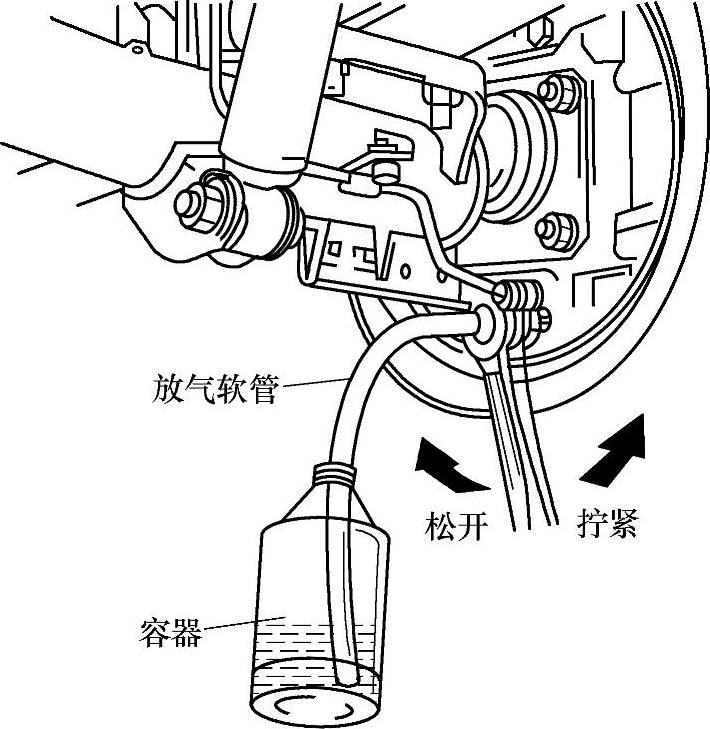

图3-107 制动液排放螺栓

图3-108 制动液的排放

【考查重点】

1.能否通过查询资料，找到合适的制动液。

2.能否通过查阅维修手册，完成制动液的更换作业。

7.实施发动机传动带的检查

预备作业

请查阅维修手册，了解发动机传动带检查工作的要求，回答以下问题。

实施作业

根据预备作业要求，进行发动机传动带的检查工作，并做好检查记录，完成以下练习。

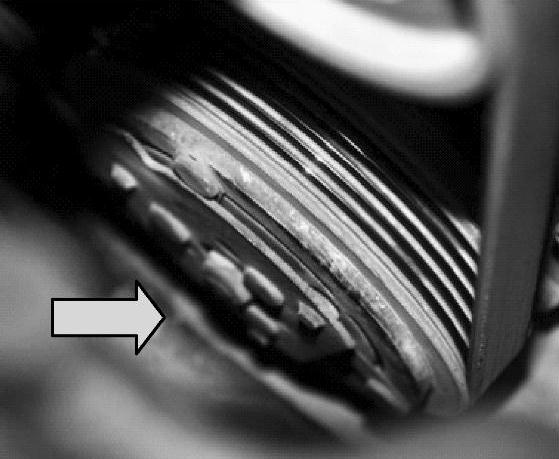

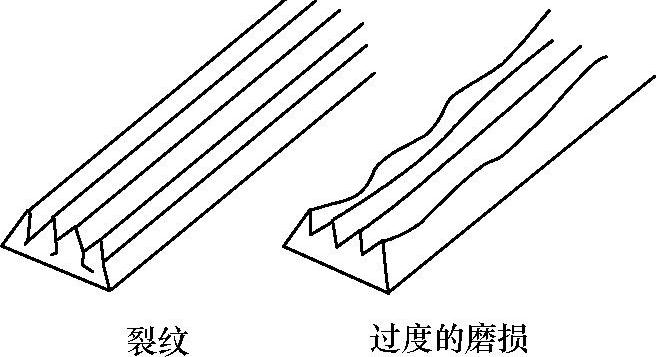

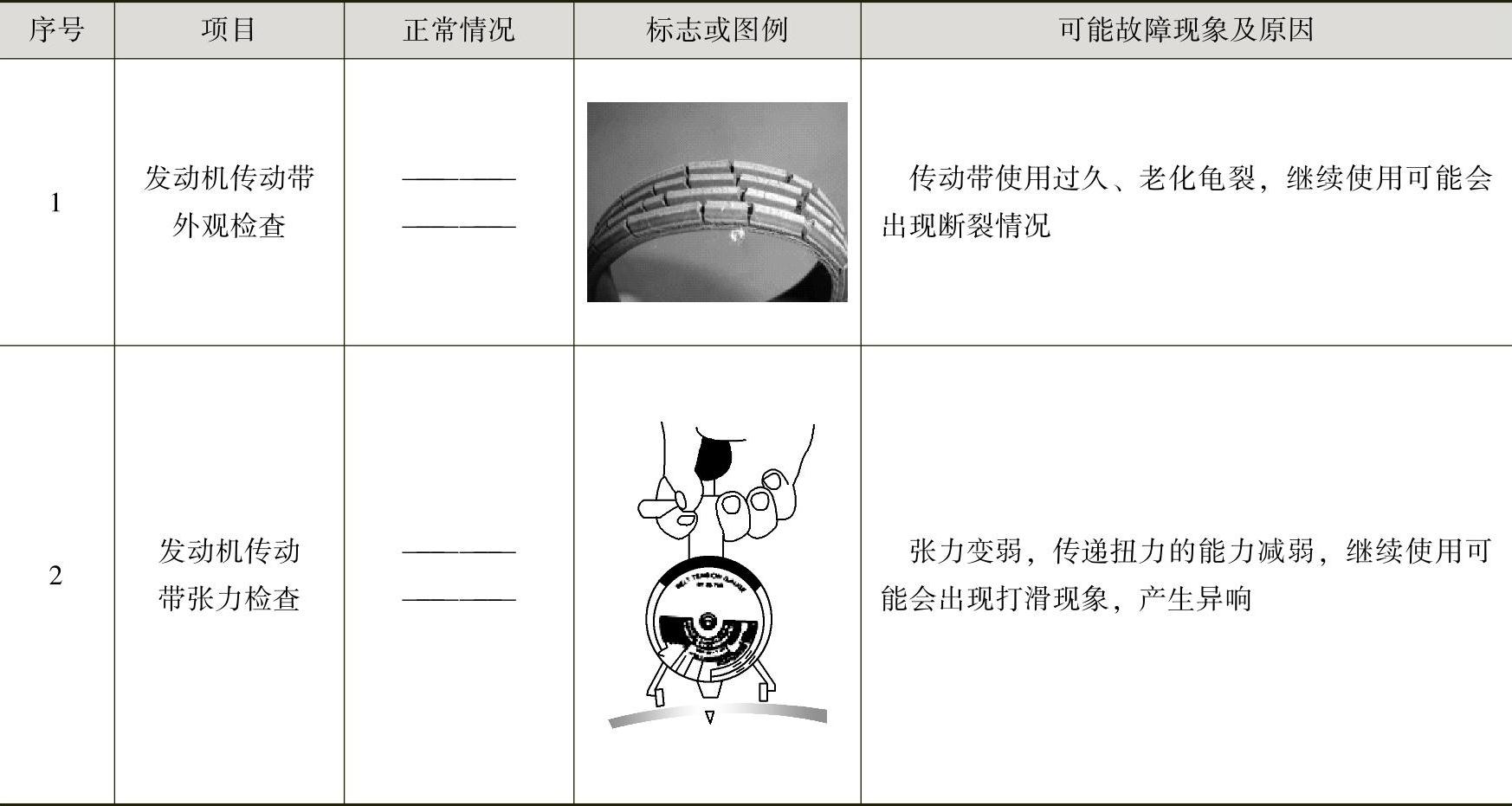

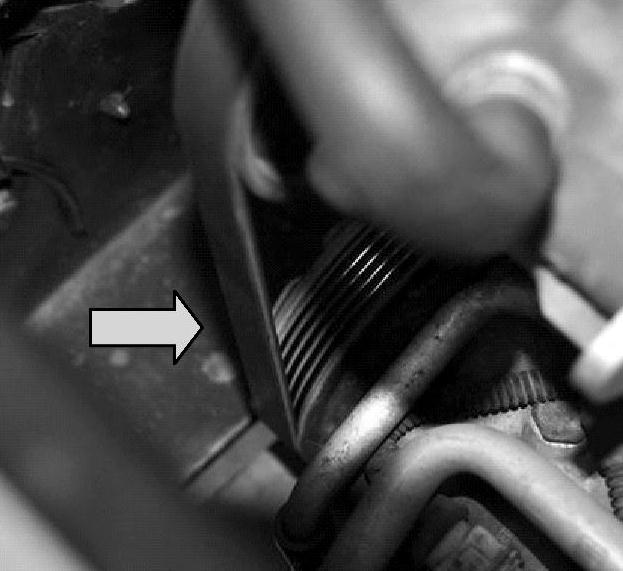

1）如图3-109所示，检查发电机、压缩机、动力转向泵传动带有无松动、损伤及过度磨损。(www.daowen.com)

松动____；损伤____；过度磨损____。

图3-109 磨损的传动带

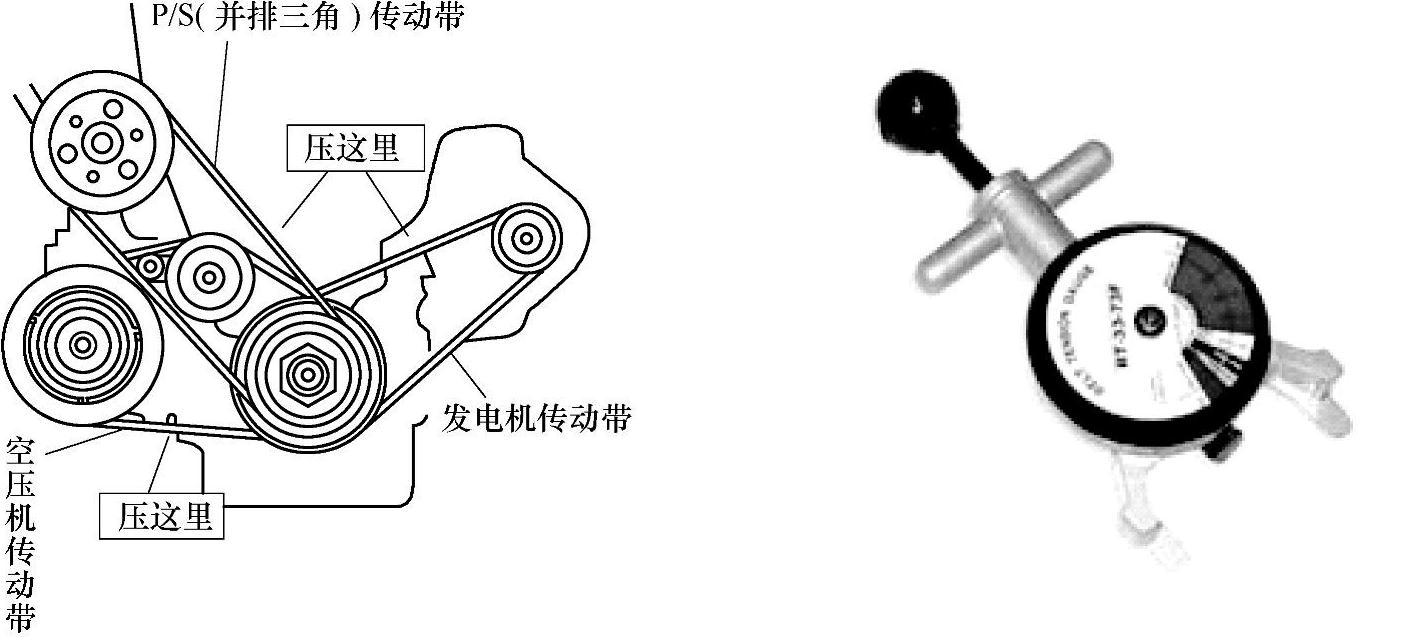

2）如图3-110所示，使用传动带张力计，向传动带轮中间施加了98N的力以测量传动带的挠度，必要时进行调整。

图3-110 检测传动带张紧力与张力计

注意：

①传动带有磨损时，通过维修前台跟用户沟通并说明，同时拿新传动带与已磨损的传动带作比较说明，并建议车主进行更换。

②征得车主的同意后进行更换，并在检查作业单上注明。

【考查重点】

1.能否说明发动机传动带的检查标准。

2.能否正确使用工具，独立完成发动机传动带的检查。

8.实施蓄电池的检查工作预备作业

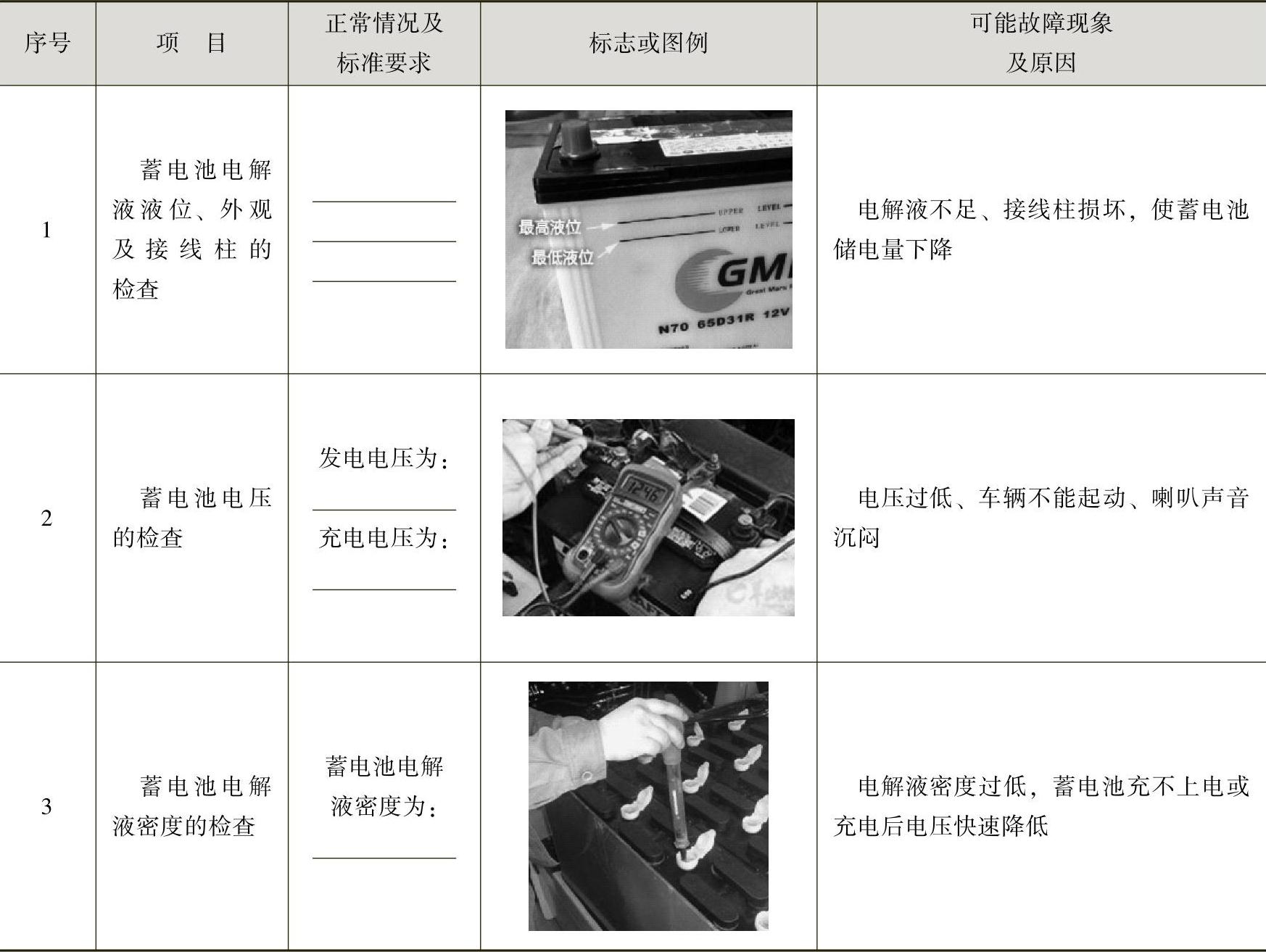

请查阅维修手册，找出蓄电池检查的要求与标准，回答以下问题。

实施作业

根据预备作业要求，进行蓄电池的检查工作，并做好检查情况记录，完成以下练习。

（1）蓄电池外观检查。

1）如图3-111所示，有充电状态指示器时，先透过____进行确认。

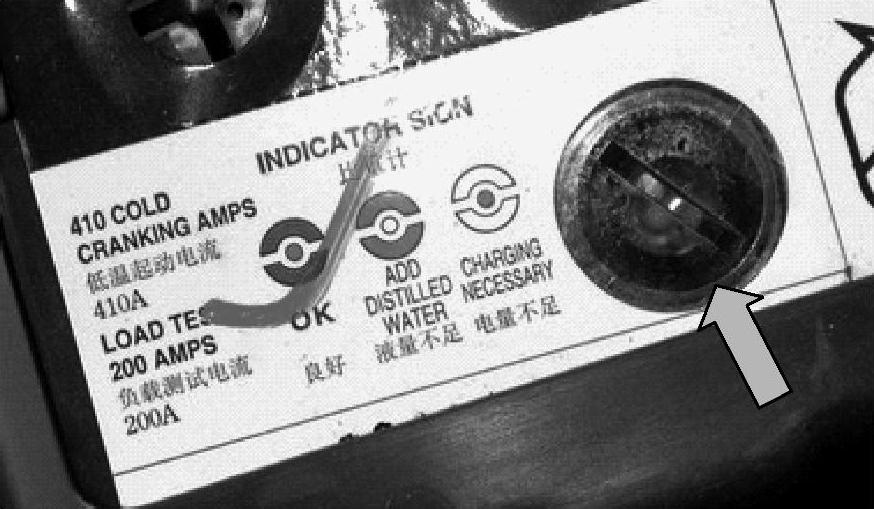

2）如图3-112、图3-113所示，按照维修手册或蓄电池上标签指示进行蓄电池的检查。

注意：免维护蓄电池观测孔呈绿色时，表明状况良好，蓄电池可以继续使用；观测孔显示深绿色或黑色时，表示电解液密度偏低，蓄电池已经处于亏电状态，需要充电；当观测孔显示淡黄色或白色时，表示电解液密度过低，蓄电池严重亏电或内部有故障，蓄电池已经无法继续充电，应及时进行更换。

经检查，实训用车蓄电池情况为：____。

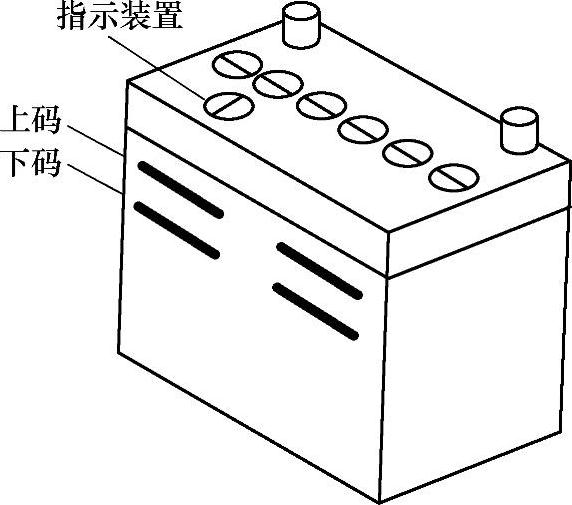

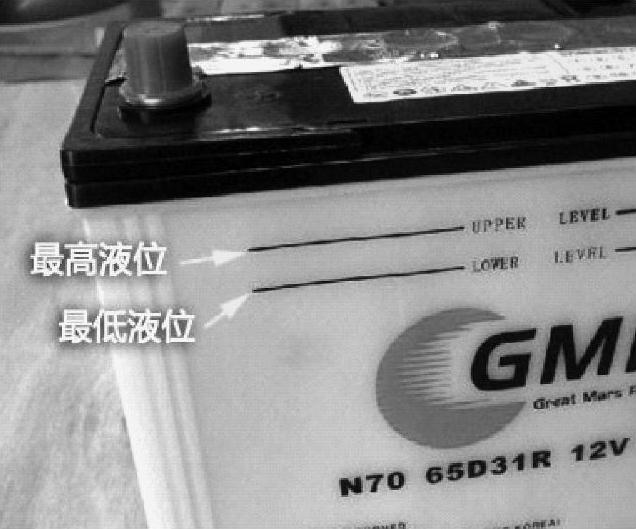

3）如图3-114所示，观察电解液的高度，是否在蓄电池侧面上、下限位置之间。（注意：免维护电池，没有该项目）。

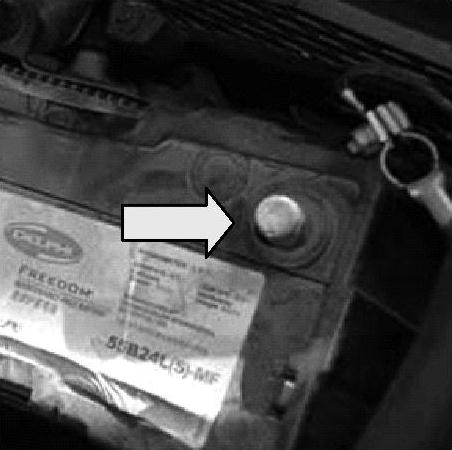

图3-111 蓄电池的外观指示位置

图3-112 蓄电池状态指示及观测孔

图3-113 免维护蓄电池上的状态指示

图3-114 电解液液面高度的检查

经检查，实训用车蓄电池液面情况为：____。

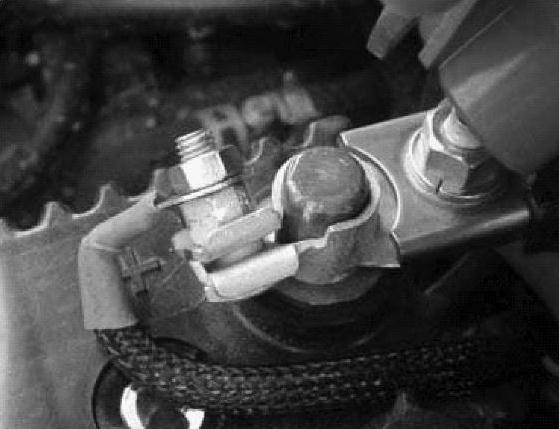

4）如图3-115所示，检查蓄电池接线柱情况。

检查蓄电池接线及端子有无松脱，接线柱有无腐蚀、锈迹的现象。可用铁刷清洗接线柱表面的腐蚀及锈迹，清理完成后，用清水冲洗蓄电池表面灰尘即可。

经检查，实训用车蓄电池接线柱情况为：____。

若松动，需要加固。

（2）蓄电池电压的检查。

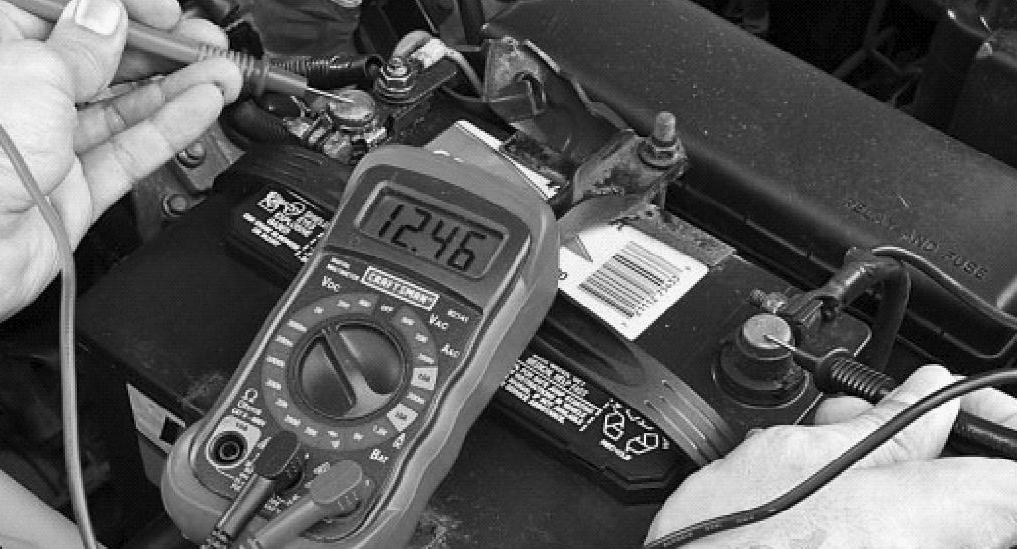

1）如图3-116所示，钥匙开关在OFF档位，使用万用表电压档，检查蓄电池的放电电压。

图3-115 蓄电池接线柱的检查

图3-116 蓄电池放电电压的检查

经检查，实训用车放电电压为：____，____（是/否）符合工作要求。

2）起动发动机，使用万用表电压档，检查蓄电池的充电电压。

经检查，实训用车充电电压为____：，____（是/否）符合工作要求。

（3）蓄电池的拆卸与更换。

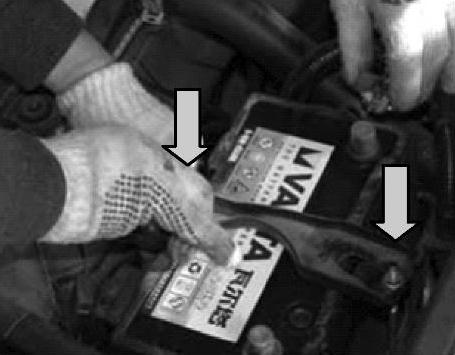

1）如图3-117所示，拆除蓄电池固定支架。

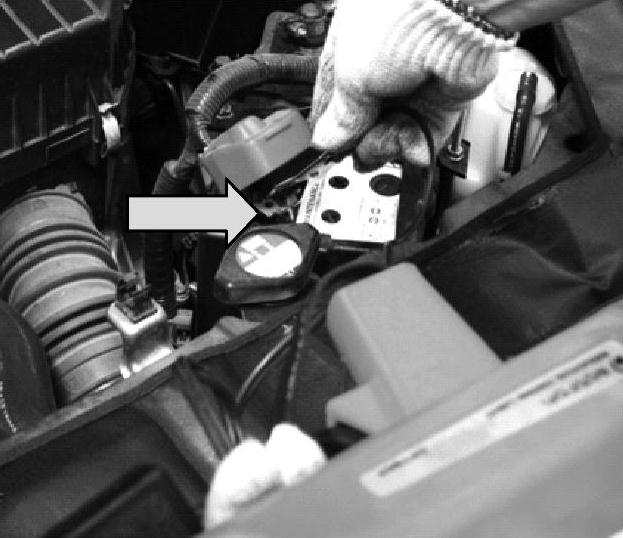

2）如图3-118所示，保证钥匙开关在OFF档位，先从负极端子拔下电极线。

图3-117 拆卸蓄电池固定支架

图3-118 拔除负极电极线

注意：勿将松动的电极线端面相互接触，也不要接触其他端面，以免产生火花。

3）如图3-119所示，安装新的蓄电池时，以相反的方式进行安装，先安装正极端子，最后安装负极端子，完成接线后，用蓄电池支架固定好蓄电池。

请思考，蓄电池断开时，为什么要先拆除负极端子，顺序能否颠倒？____

（4）蓄电池电解液密度的检查。

一般情况，蓄电池电解液密度的高低是随蓄电池充、放电程度的不同而变化。电解液密度的下降程度是蓄电池放电程度的一种表现。具体检查步骤如下：

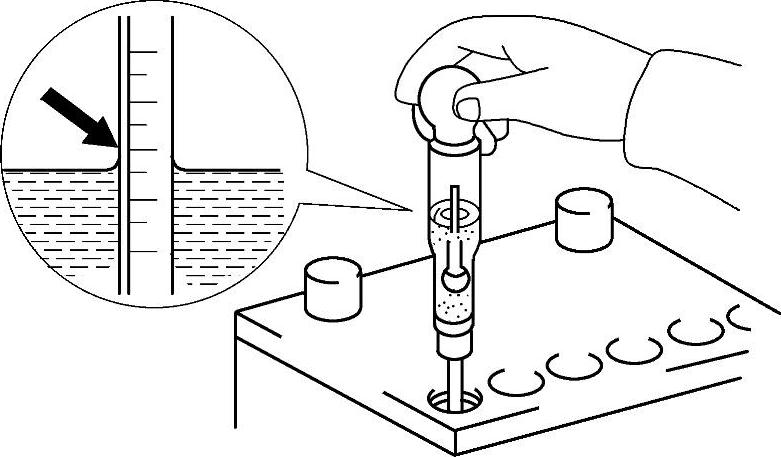

1）如图3-120所示，拧下蓄电池的各加液口盖，用密度计从加液口吸出电解液至密度计的浮子浮起来为止。观测读数时，应把密度计提至与眼睛视线平齐的位置，并使浮子处于玻璃的中心位置而不与管壁接触，以免影响读数的准确性。

图3-119 安装电池支架

图3-120 蓄电池电解液密度的检查

注意：在蓄电池大电流放电之后（如起动发动机），不能马上测量其密度，因为此时电解液没有混合均匀，测量的密度值不准确。

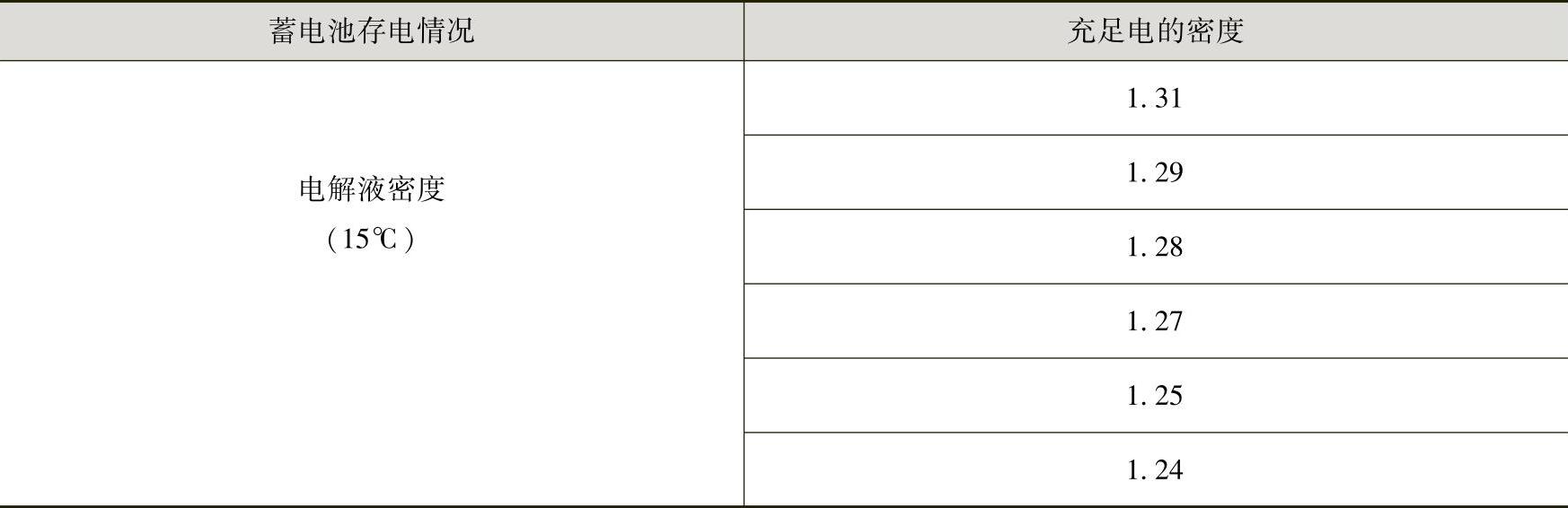

2）电解液密度的修正。根据检查结果比对蓄电池密度要求，必要时，对蓄电池电解液补充蒸馏水或电解液。

经检查，实训用车蓄电池的电解液密度为____。____（是/否）需要进行调整。

（5）电解液补充。

如果电解液面过低时，应及时补充蒸馏水或市场上销售的蓄电池补充液，不要添加自来水、河水或井水，以免混入杂质造成蓄电池自行放电；也不要添加电解液，否则，会使电解液浓度增大，缩短蓄电池的使用寿命。

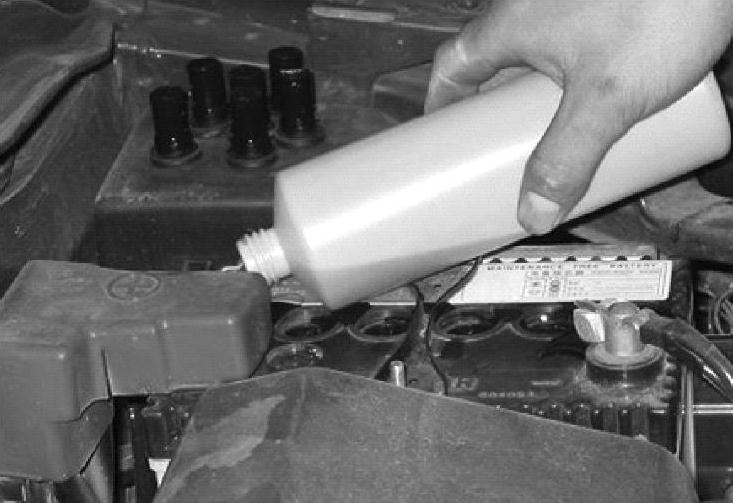

1）如图3-121所示，打开蓄电池加液口盖，加入蒸馏水至电解液液面达到蓄电池的高度刻度线。

2）调整液面之后应对蓄电池充电0.5h以上，以使加入的蒸馏水能够与原电解液混合均匀。

注意：电解液面不能过高，以防充、放电过程中电解液沸腾外溢，造成短路故障。

请思考，充电过程中，电解液会沸腾，并产生气体，因此，大电流充电过程中是否需要打开蓄电池加液口盖？为什么？____

注意：

①蓄电池可释放可燃性气体，如遇明火将会爆炸，故勿在有火种的场所作业。

②电解液属于强酸性，勿溅到眼睛、皮肤和衣物等上面；否则应立即用水彻底冲洗至少5min，并立即请专业医生诊断。

③电解液严重不足时，通过维修前台与车主沟通说明，必要时要给蓄电池充足电。

④充电等追加作业一定要事先征得车主的同意，完工后要在检查作业单上注明。

图3-121 电解液的加注

【考查重点】

1.能否独立完成蓄电池电解液液位的检查。

2.能否正确使用密度计检查蓄电池电解液密度。

3.能否正确使用万能表检查蓄电池的充电电压与放电电压。

4.能否独立完成蓄电池的更换作业。

9.实施发动机火花塞的检查工作

【20000km维护】

预备作业

请查阅维修手册，根据实训用车，找出火花塞检查工作的技术标准与要求，回答以下问题。

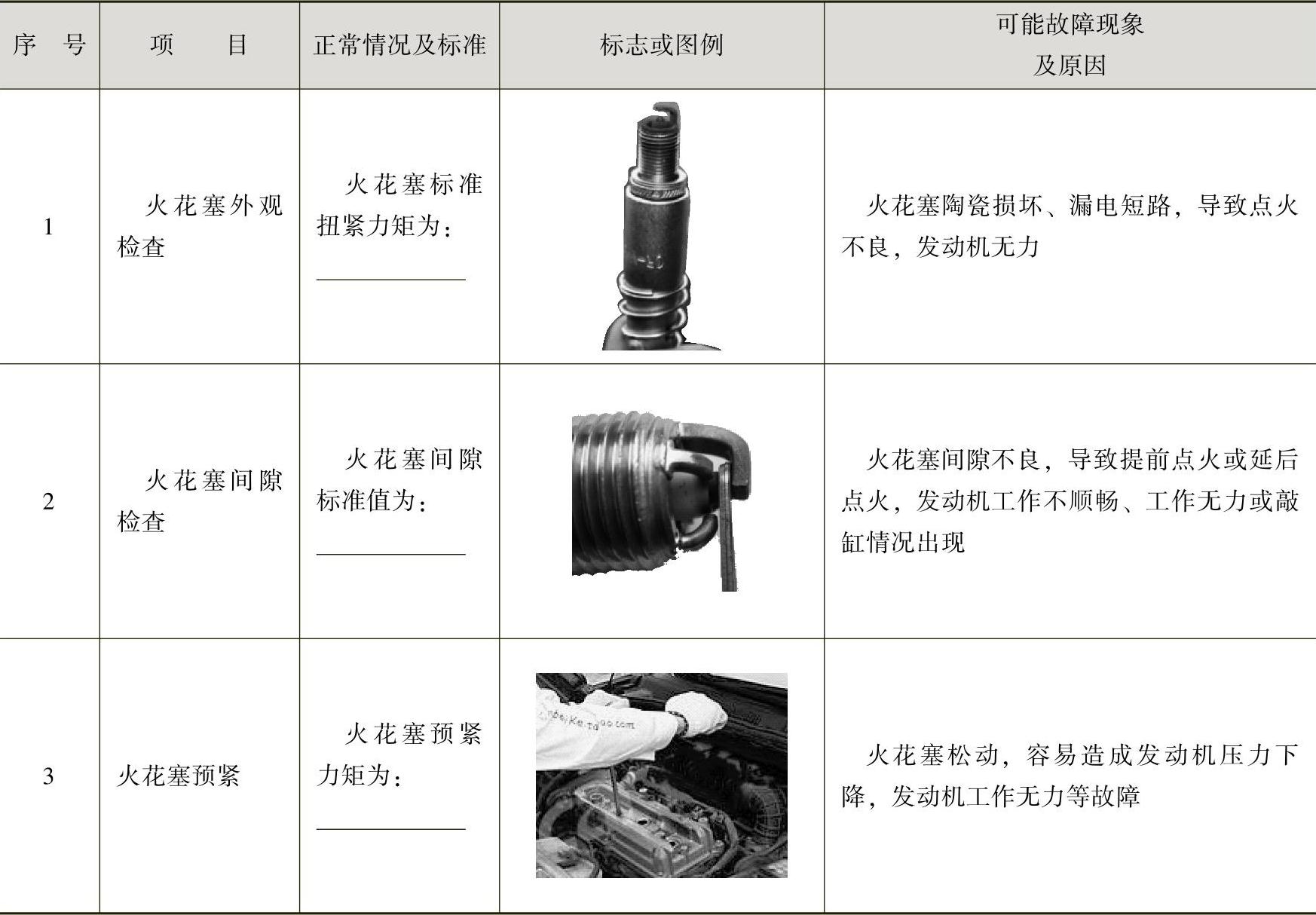

实施作业

根据预备作业要求，进行火花塞的检查工作，并做好检查记录，完成以下练习。

（1）火花塞外观检查。

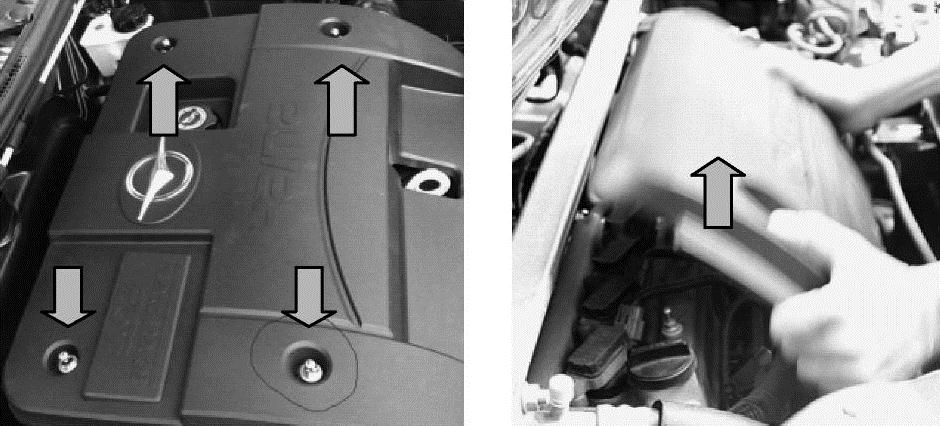

1）如图3-122所示，按对角顺序拆卸发动机防尘罩螺钉，并拆下发动机防尘罩（部分发动机防尘罩为插拔式，可直接拔除）。

图3-122 拆卸发动机防尘罩

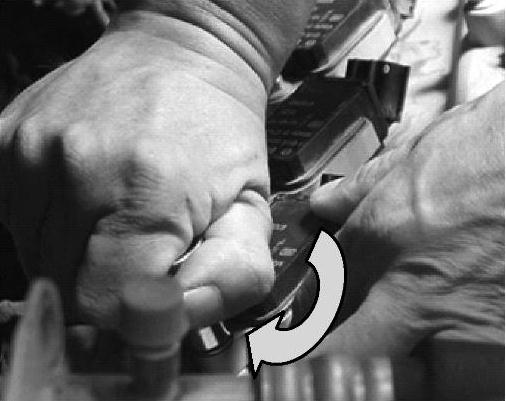

2）如图3-123所示，拆卸高压包连接线接头。

图3-123 拆卸高压包连接线接头

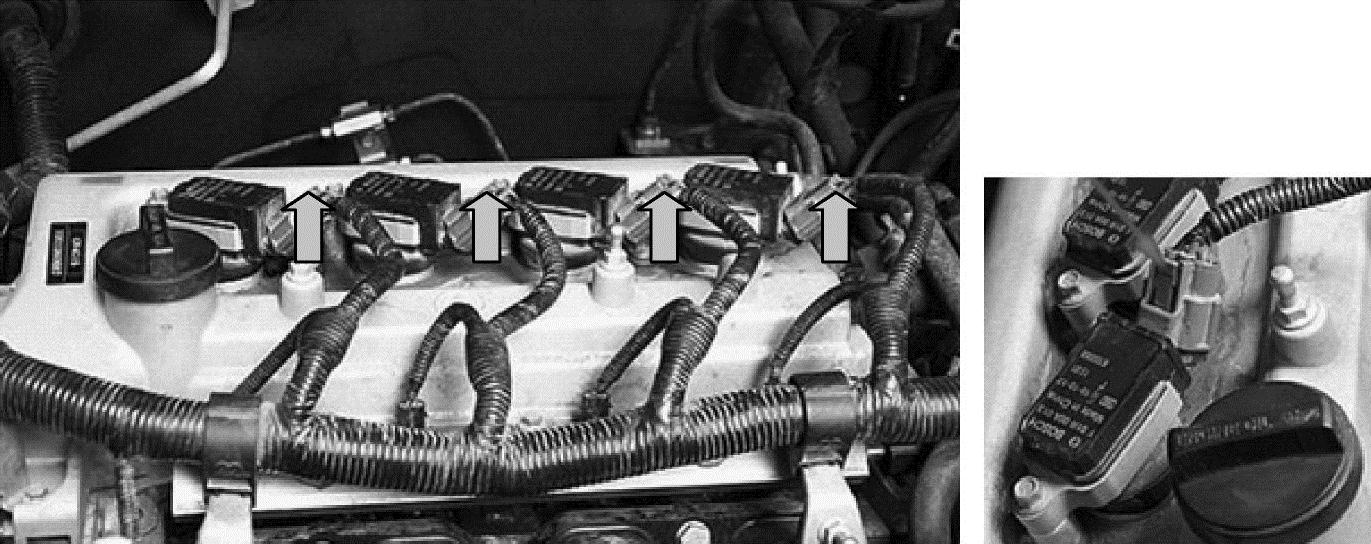

3）如图3-124所示，标记并拆卸高压包模组，记录模组的位置（部分车型为直接插拔式）。

图3-124 拆卸高压包模组

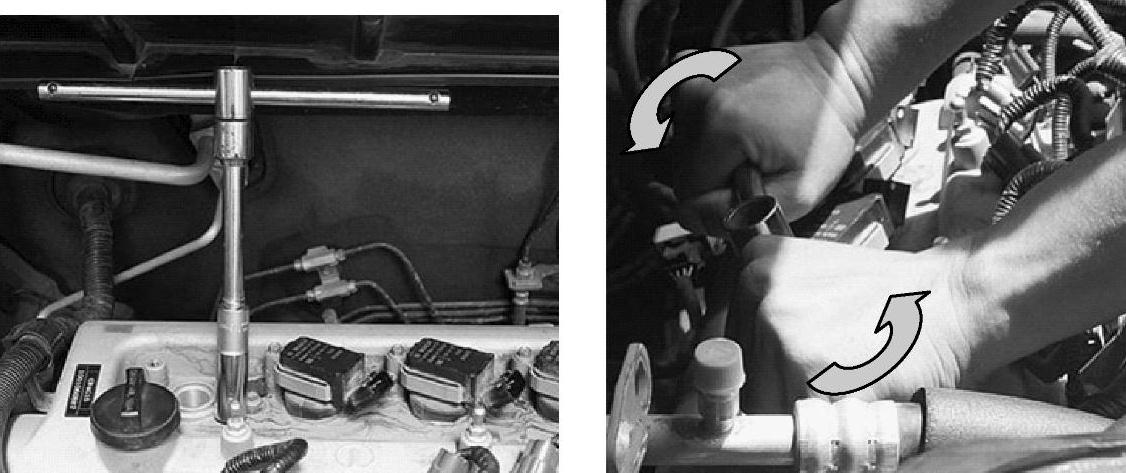

4）如图3-125所示，利用火花塞套筒扳手拆下发动机缸体火花塞，注意做好相关缸号顺序的标记，以方便后续安装。

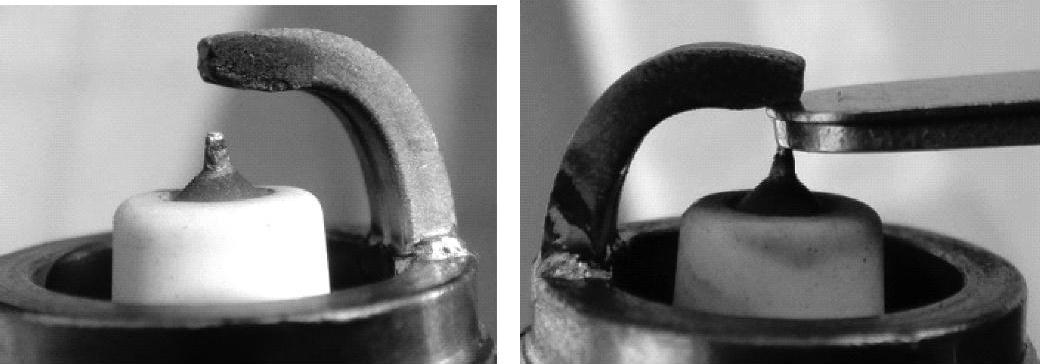

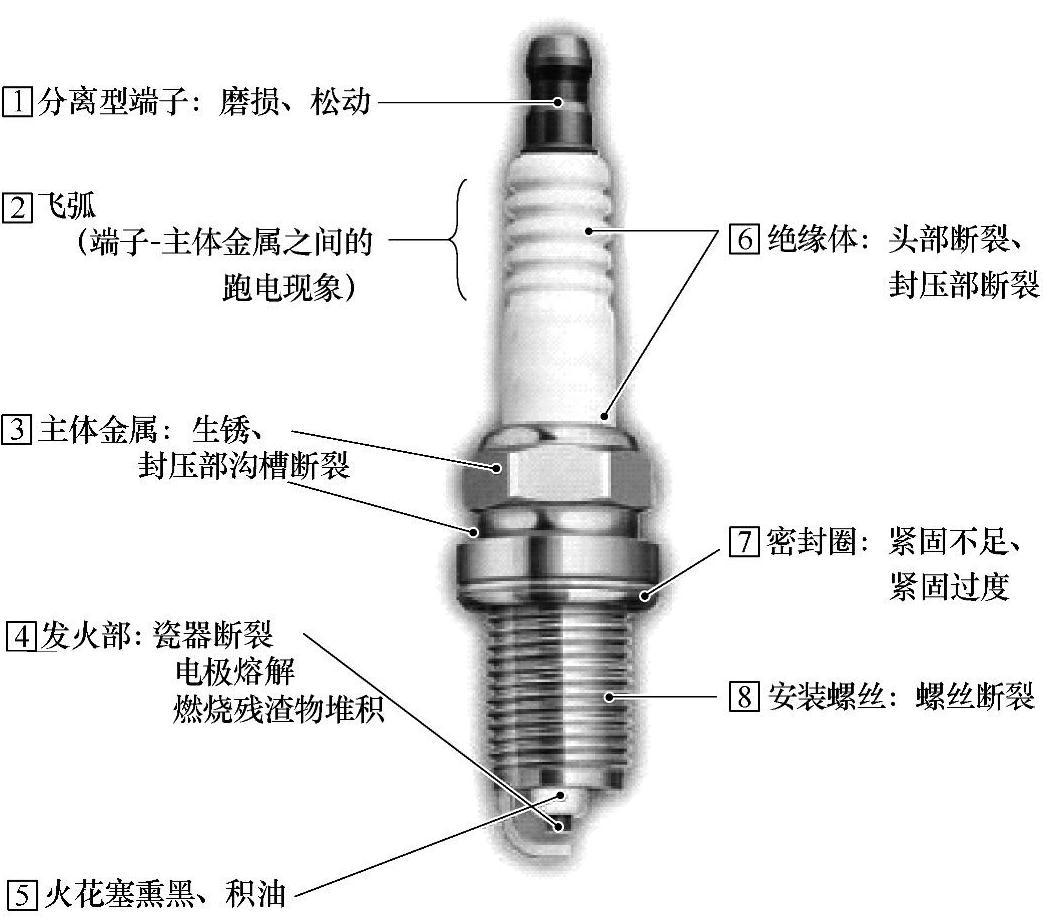

5）如图3-126所示，检查火花塞的顶部是否有磨损、烧灼、污垢、变成球形的电极以及电极间隙异常等现象。

如图3-127所示，一般情况下，火花塞触点出现过度燃烧老化，即反映发动机混合气过稀；火花塞触点存在大量积炭，并呈乌黑色，即反映发动机混合气过浓。

图3-125 拆卸火花塞

图3-126 火花塞外观常见故障

经检查，实训用车火花塞外观检查情况为：____

（2）火花塞间隙检查与调整。

进行火花塞的外观检查后，为确保火花塞点火性能良好，应进行火花塞间隙的检查；必要时，需要进行相关调整，以保证火花塞工作性能良好。

1）清洗火花塞。用汽油或煤油浸泡，待积炭软化后，用非金属刷刷净电极上以及瓷芯与壳体空腔内的积炭，用压缩空气吹干，切不可用刀刮、砂纸打磨或汽油烧，以防损坏电极和瓷质绝缘体。

2）火花塞间隙检查。如图3-128所示，使用塞尺，测量火花塞中央电极与触点之间的距离，一般情况下间隙为0.6～1mm，具体需要查阅车辆的维修手册。

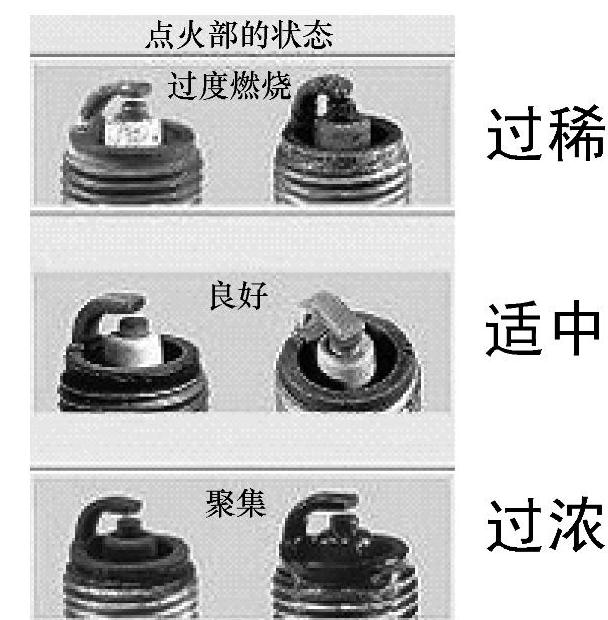

图3-127 火花塞外观与发动机燃气工况的关系

图3-128 检查火花塞间隙

经检查，实训用车火花塞间隙为____，____（是/否）在正常范围内。

3）火花塞间隙的调整。如图3-129所示，使用专用火花塞间隙调整工具进行火花塞间隙的调整。此外，需要注意使用专用工具，扳动电极时，不能扳动或敲击中心电极，避免损坏火花塞点火性能。

（3）火花塞安装与预紧。

1）放入火花塞，并使用火花塞套筒与扭力扳手，按照维修手册要求，对火花塞施加____N·m的扭紧力矩，以保证发动机密封性的良好。

一般情况下，火花塞安装扭紧力矩为25～30N·m，需要根据车型进行确定。

2）如图3-130所示，安装高压包模组，并做好紧固。

3）装复发动机防尘罩，并检查发动机工作情况。

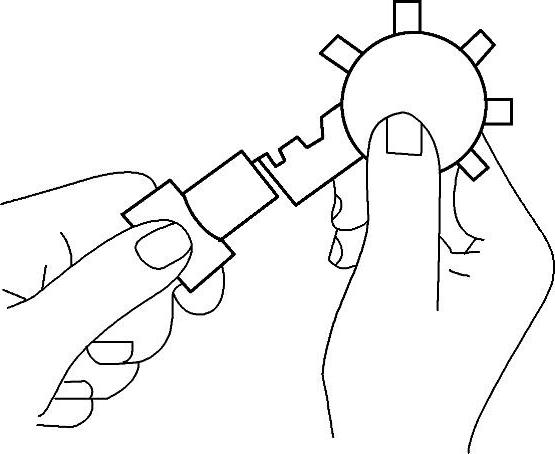

图3-129 火花塞间隙调整

图3-130 安装高压包模组

【考查重点】

1.能否独立完成火花塞的外观检查与清洁工作。

2.能否独立完成火花塞的间隙检查并进行调整。

【40000km维护】

预备作业

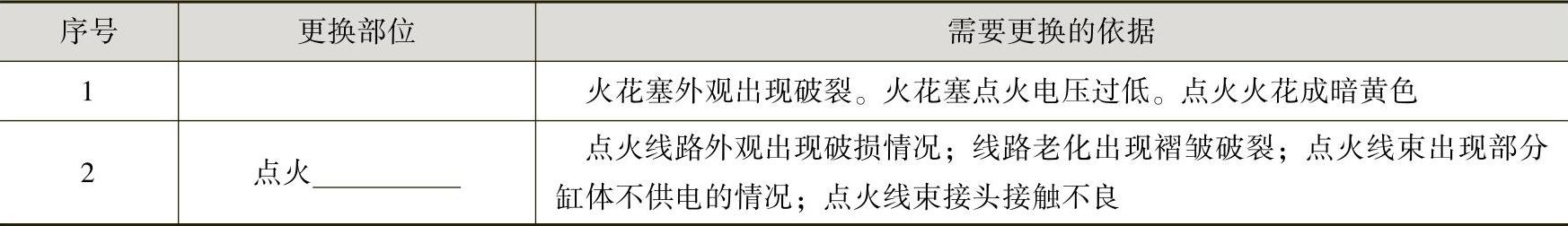

请查阅维修手册，了解火花塞的更换要求，回答以下问题。

实施作业

根据预备作业要求，进行火花塞的更换工作，并完成以下练习。

（1）火花塞更换（与火花塞检查时的拆装步骤相同）。

请根据实训用车，查阅维修手册，找出所更换的火花塞型号为：

（2）高压包模组线路的检查。

请观察高压包模组接头是否松动、破损。

经检查，实训用车高压包模组线路情况为。

【考查重点】

1.能否通过查阅维修手册，找到实训用车火花塞的型号。

2.能否独立完成火花塞的更换。

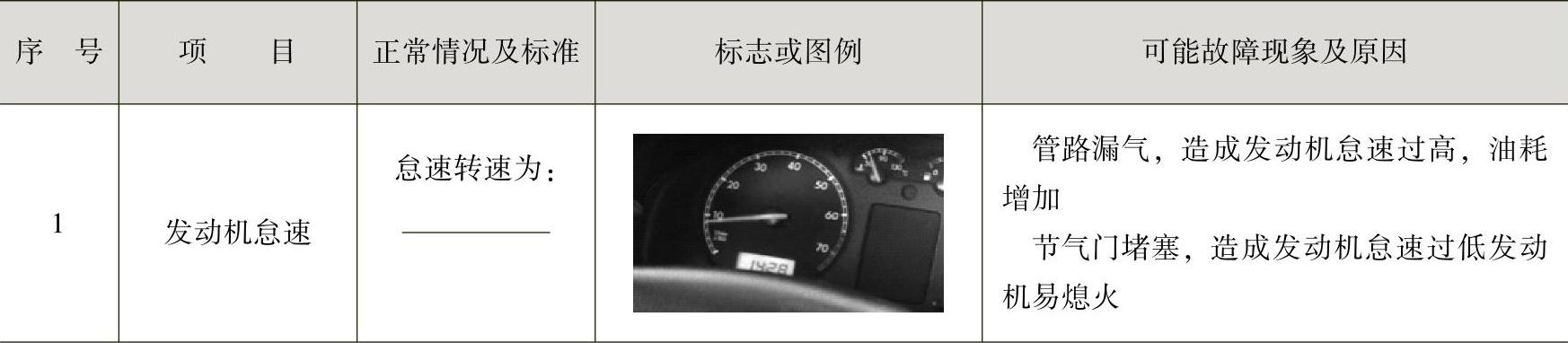

10.实施发动机怠速和点火正时的检查

【20000km维护】

预备作业

请查阅维修手册，根据实训用车，查询发动机怠速和点火正时检查的工作要求与标准，回答以下问题。

（续）

实施作业

根据预备作业要求，进行发动机怠速和点火正时的检查工作，并做好检查记录，完成以下练习。

（1）检查怠速转速。

1）起动发动机，检查车辆的怠速转速。经检查，实训用车怠速转速为____r/m；

2）打开前照灯的远光灯，将空调设定至最高温度，同时设定鼓风机风扇为最高转速。

3）缓慢踩压加速踏板，持续该状态，确认怠速转速。经检查，实训用车怠速转速为____r/m；

4）检查中负荷（远光及加热器）时及高负荷（空调）时的怠速转速。经检查，实训用车怠速转速为____r/m；

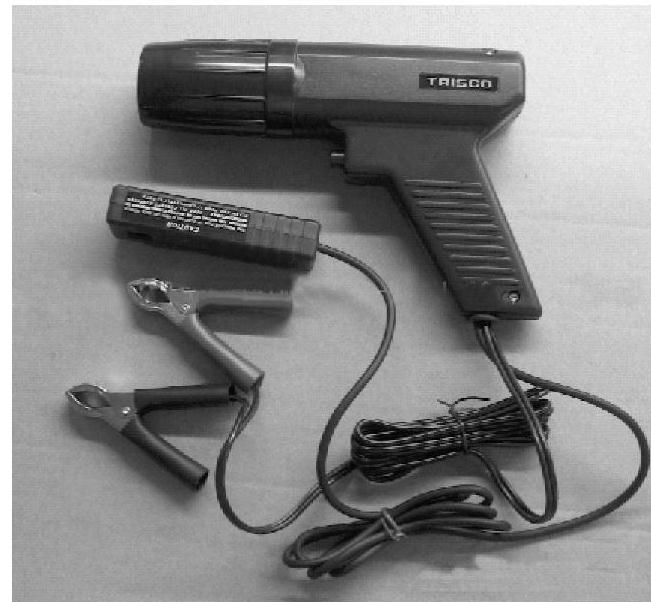

（2）检查点火正时，选择合适的点火正时检查设备，如图3-131所示。

1）如图3-132所示，将正时灯接到电源线（正极、负极）上。

图3-131 点火正时检查设备

图3-132 接好设备电源

2）如图3-133所示，将正时灯点火信号感应器夹到第1缸火花塞高压线上。

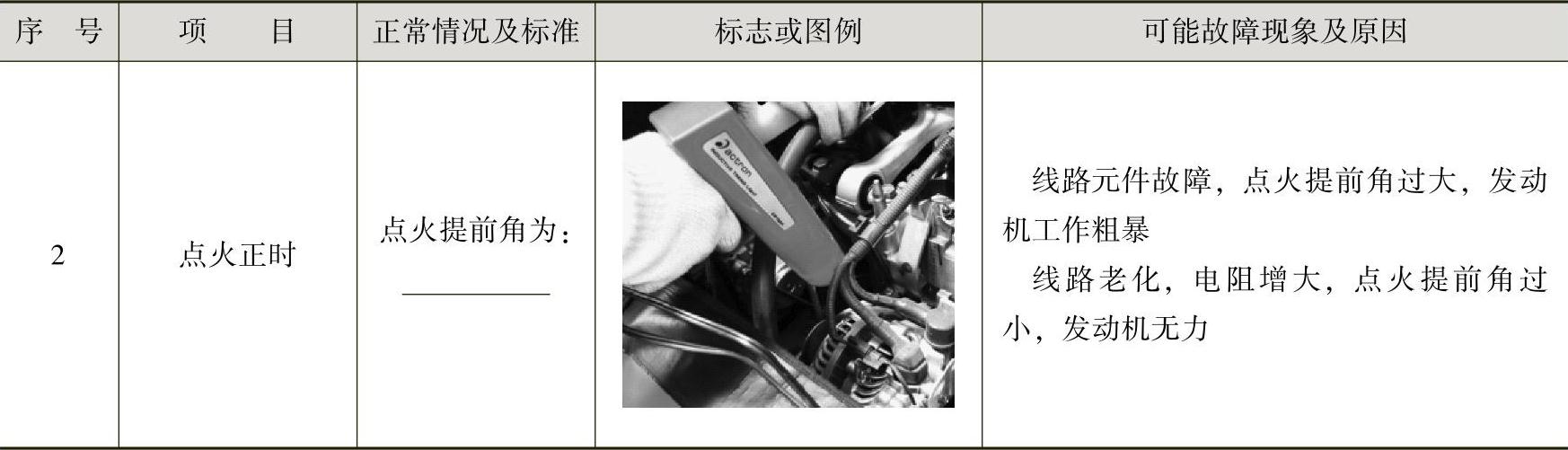

3）如图3-134所示，将正时灯灯光对准点火提前角标记（发动机前侧橡胶塞下或发动机曲轴传动带轮的正上方），灯光闪动时，读取曲轴传动带轮上记号指向提前角标记的数值，即为点火提前角。

图3-133 安装点火正时信号感应器

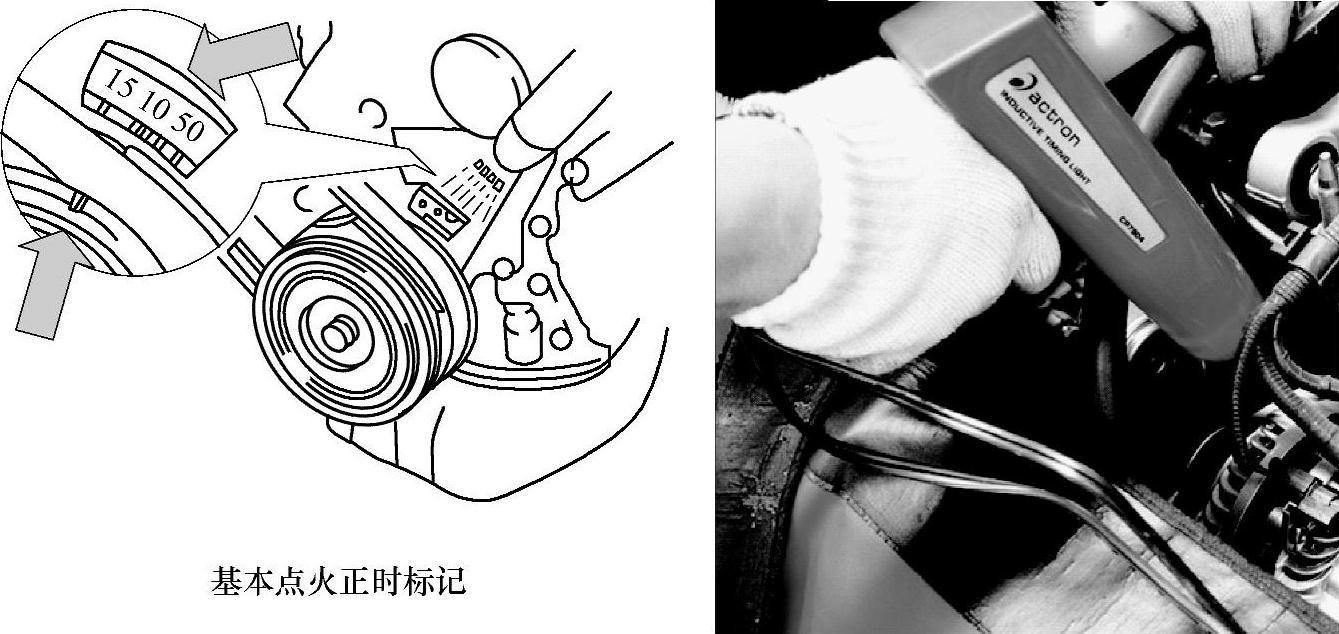

图3-134 检查正时提前角

经检查，实训用车怠速时点火提前角为____，____（是/否）在规定的范围内。

【考查重点】

1.能否通过查阅维护手册，检查发动机怠速是否符合要求。

2.能否正确使用正时灯。

3.能否维护手册，完成点火提前角的检查。

11.实施发动机舱空调系统的检查

预备作业

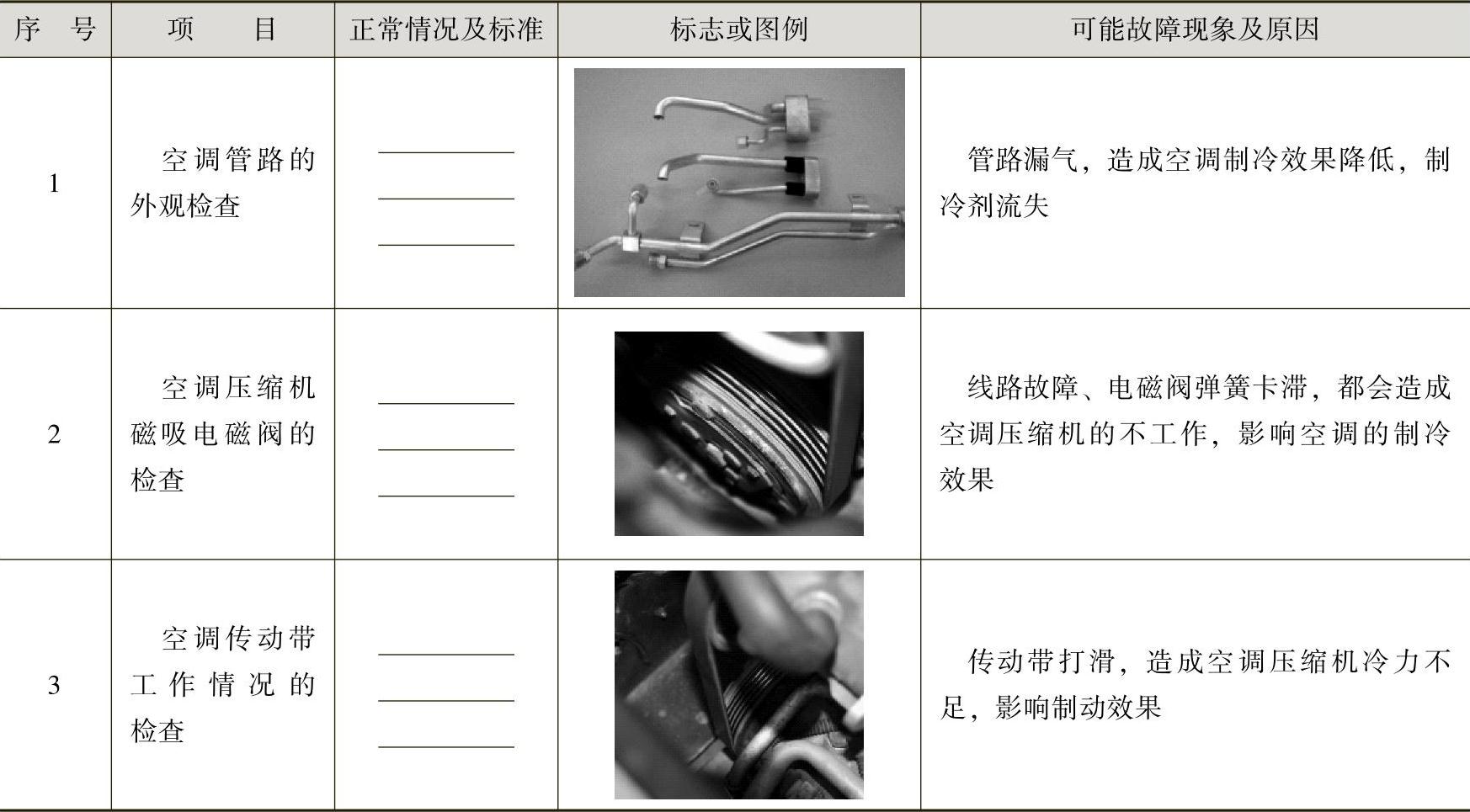

（1）请查阅维修手册，根据实训用车，查询空调系统检查的工作要求与标准，回答以下问题。

（2）观察实训用车，如图3-135所示，找到图中空调系统主要部件的位置。

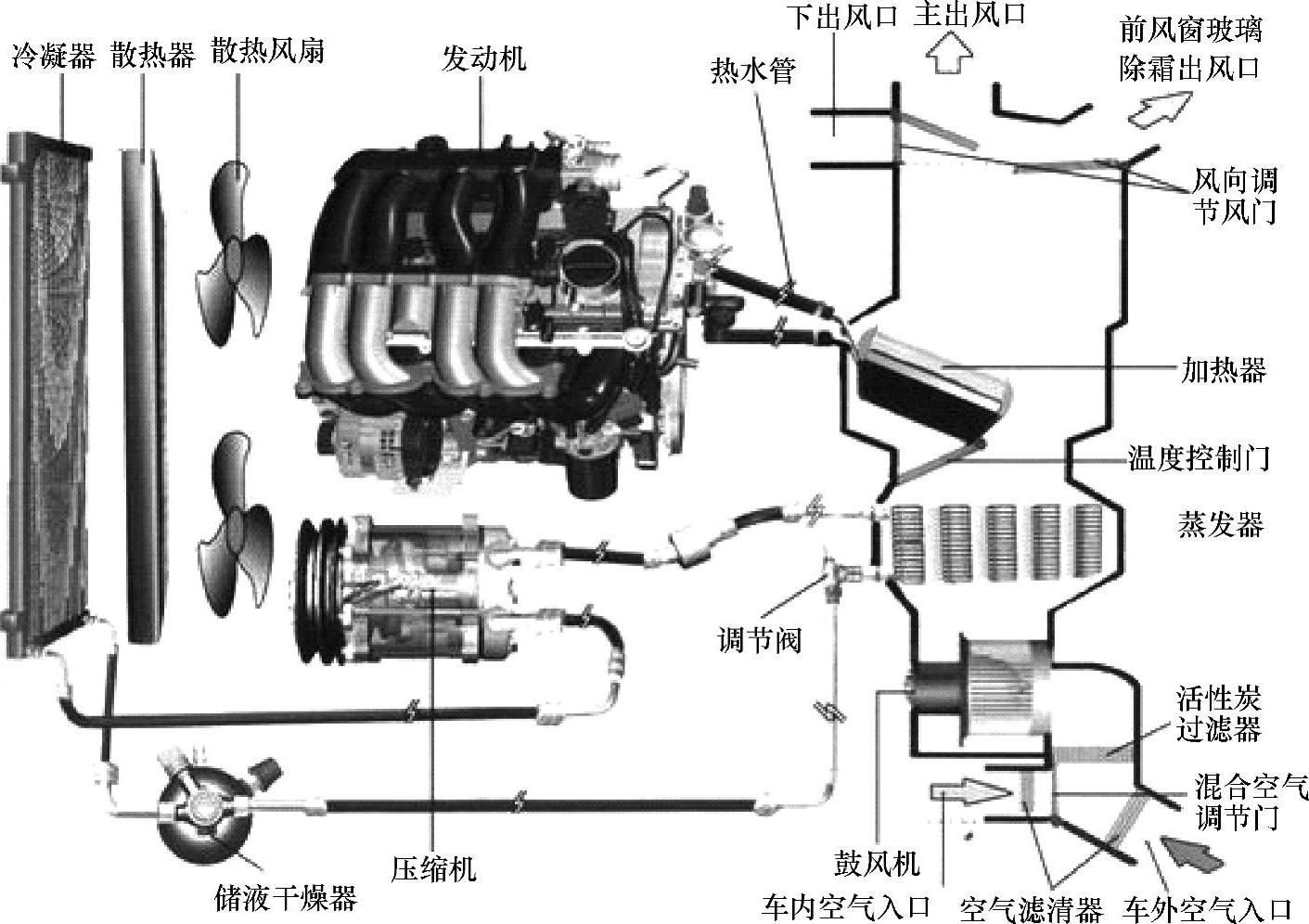

图3-135 汽车空调系统主要部件

实施作业

（1）根据预备作业要求，对实训用车空调系统进行外观检查。

1）空调管路泄漏检查。如图3-136所示，检查空调管路所有连接部位、冷凝器表面及蒸发器表面损坏处、膨胀阀进出口连接处、压缩机轴封、前后盖密封垫等处。

上述部位一旦出现油渍，说明此处有制冷剂泄漏（但压缩机前轴封处漏油可能是轴承漏油），应尽快采取措施修理。

经检查，实训用车空调系统外观检查情况为：____

2）制冷剂情况检查。起动发动机，打开空调制冷档，如图3-137所示，通过储液干燥器上的监视孔（部分车型安装在管路上），观察制冷剂的情况。

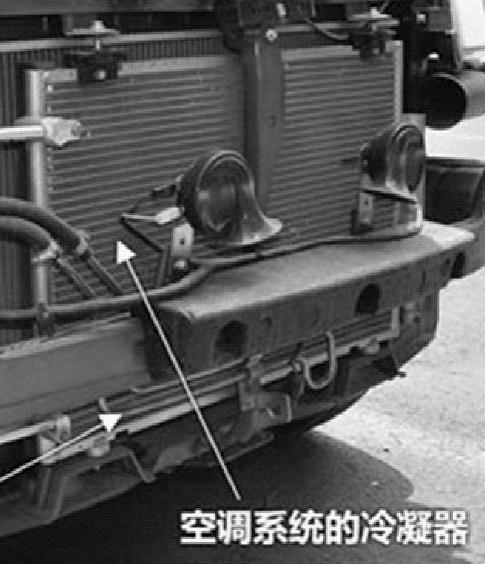

图3-136 空调冷凝器的位置

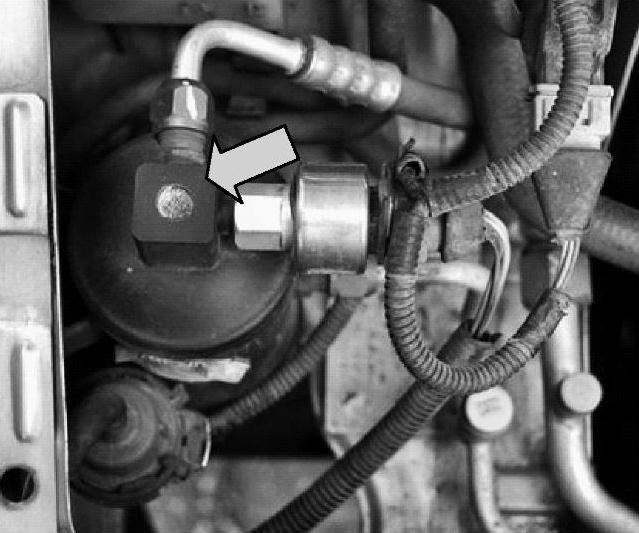

图3-137 监视孔的位置

从监视孔判断工况，要在发动机运转、空调工作时进行。

①清晰、无气泡，出风口是冷的，说明制冷剂的量适当，制冷系统正常；如果在空调启动后，该监视孔内有大量气泡产生，出风口不冷，说明制冷剂已泄漏殆尽；出风口不够冷，而且关掉压缩机1min后，仍有气泡慢慢流动，或在关闭压缩机的一瞬间就清晰无气泡、无流动，说明制冷剂太多。

②偶尔出现气泡，若有膨胀阀结霜现象，说明系统中有水分；若无膨胀阀结霜现象，可能是制冷剂不足或有空气。

经检查，实训用车空调系统制冷剂检查情况为：____

（2）空调压缩机磁吸电磁阀的检查。

起动发动机，找到压缩机的位置，如图3-138所示，留意空调磁吸电磁阀，在空调制冷开关打开后，其工作是否正常。当空调启动后，发现压缩机的电磁离合器并没有正常工作（未旋转），则证明该部件已发生故障。

经检查，实训用车空调系统压缩机电磁阀的检查情况为：____

（3）空调系统压缩机传动带的检查。

关闭发动机，按压并翻开压缩机传动带，如图3-139所示，检查其松紧程度和使用状态，若发现与传动带相接触的一面发亮，则说明传动带很可能已经发生打滑。另外，可通过手指用力对其内侧进行压按，如果能有12～15mm的挠度则为正常，如果传动带发亮并且挠度超出了规定数值，说明压缩机打滑较严重，需要进行传动带的更换。
