车辆驾驶室内维护作业示范

时间:2023-10-02 理论教育 版权反馈
【摘要】:1)如图3-8、图3-9所示,踩压制动踏板,确认制动灯的工作情况。检查实训车辆仪表盘,填写以下内容。

车辆驾驶室内维护作业示范

1.确认驾驶室内的维护作业项目

预备作业

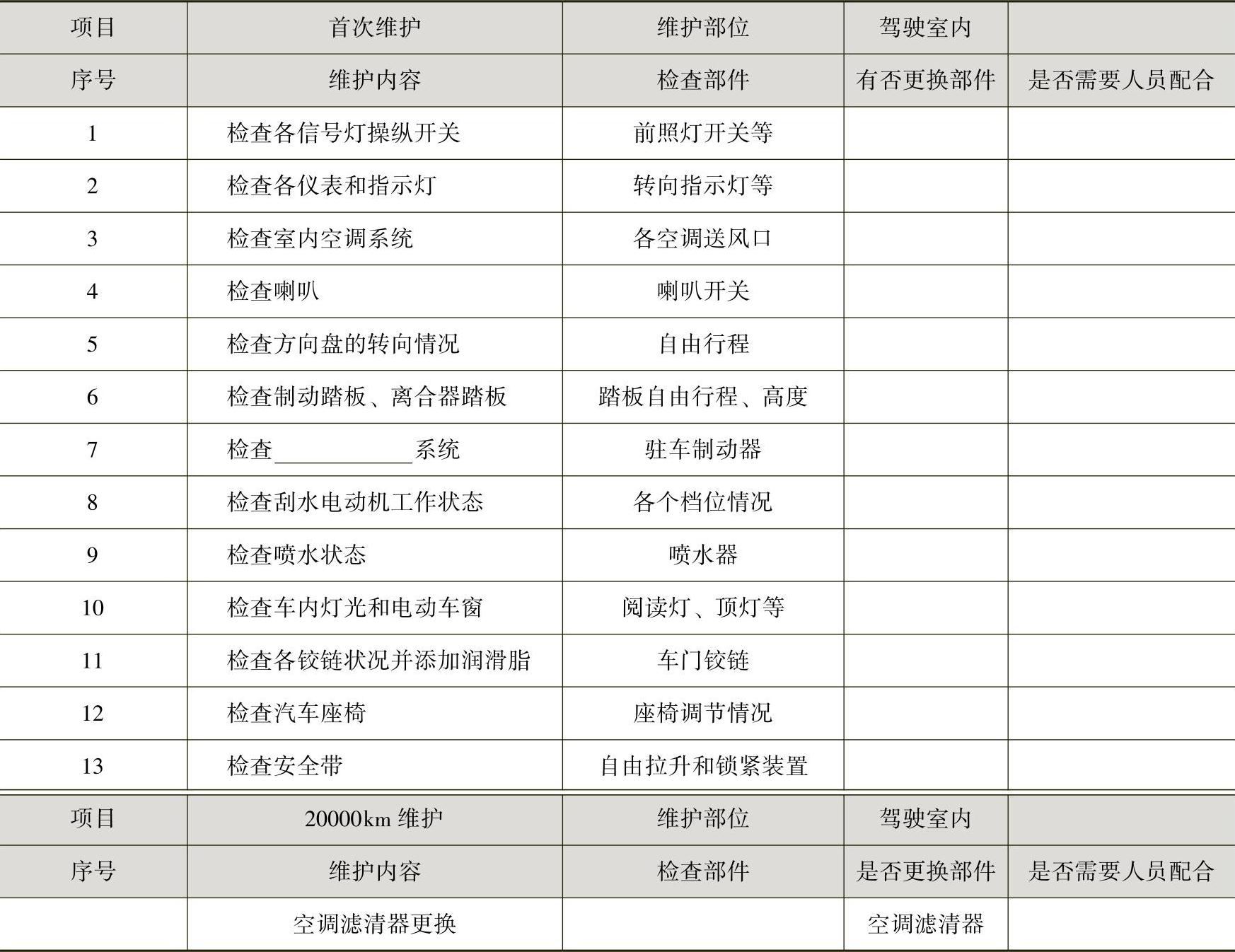

请根据维修手册中对于维护项目的规定,找出首次维护、20000km维护中,驾驶室内的维护项目内容和需检查的部件,并完成以下练习。


2.实施驾驶室内灯光信号维护作业

预备作业

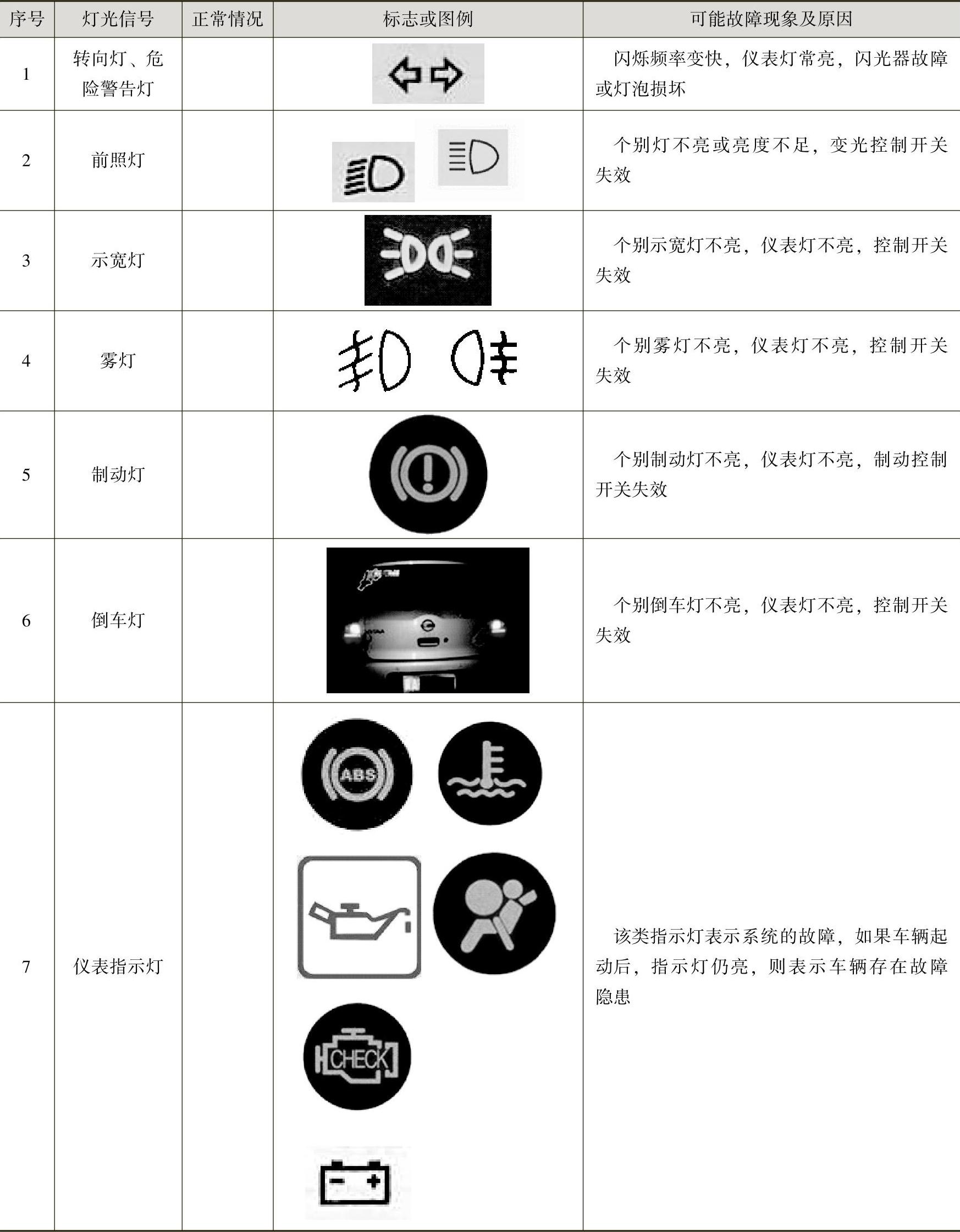

请查阅维修手册,了解照明系统和仪表指示灯的检查要求,回答以下问题。


实施作业

根据预备作业要求,需要双人完成照明系统的情况检查,如图3-1所示,钥匙开关打到“ON”位置,通过驾驶室内灯光组合开关的控制,做好工作情况的检查并记录,完成以下练习。

(1)检查转向指示灯及危险警告灯。

1)操作灯光组合控制开关,如图3-2所示,依次按顺时针和逆时针拔动组合开关,确认转向指示灯的工作情况。正常不正常

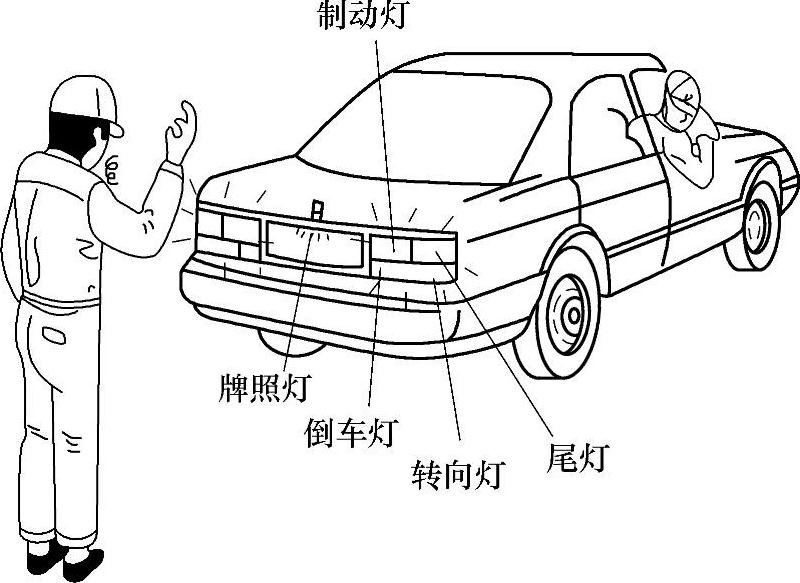

图3-1 检查照明系统


图3-2 转向灯的操作

提示:正常情况下,仪表指示灯978-7-111-43097-1-Chapter04-5.jpg应单边闪烁。

2)按压危险警告灯按钮,确认危险警告灯工作情况。

正常____不正常____

提示:正常情况下,仪表指示灯978-7-111-43097-1-Chapter04-6.jpg应两边同时闪烁。

(2)检查示宽灯。

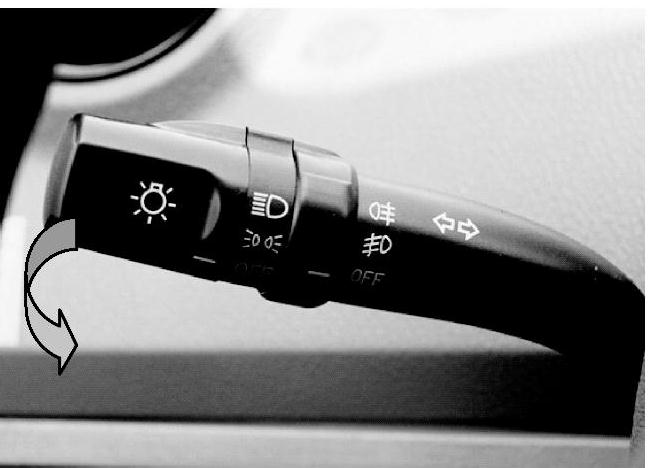

如图3-3所示,旋扭1次组合开关,确认示宽灯的工作情况。

正常____不正常

提示:正常情况下,仪表指示灯978-7-111-43097-1-Chapter04-7.jpg亮起。

(3)检查前照灯。

1)如图3-4所示,旋扭2次组合开关,检查确认近光灯能否正常亮起。

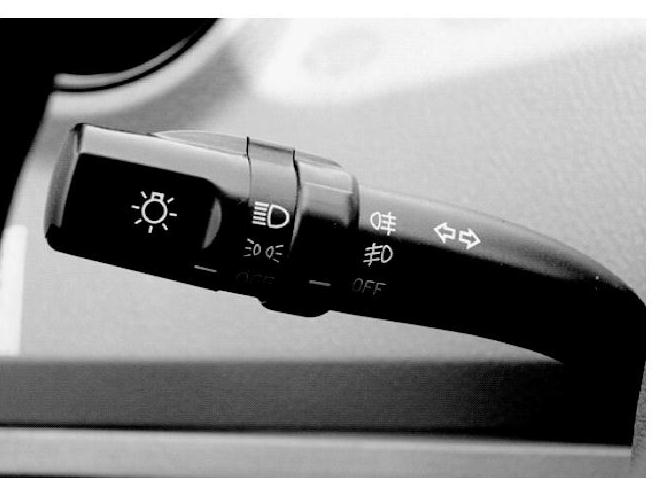

图3-3 示宽灯控制开关的操作

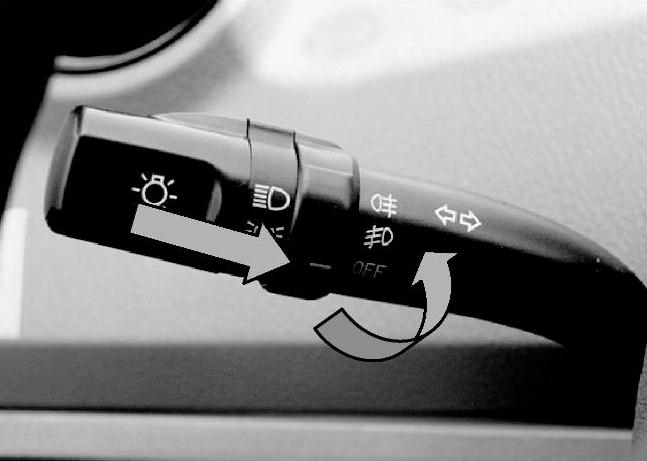

图3-4 前照灯控制开关的操作

是____否____

提示:正常情况下,仪表指示灯978-7-111-43097-1-Chapter04-10.jpg应亮起。

2)近光灯开启后,如图3-5所示,往仪表方向推压组合开关,检查确认远光灯能否正常亮起。

是____否____

正常情况下,仪表指示灯978-7-111-43097-1-Chapter04-11.jpg____应亮起。

3)检查汽车示宽灯是否正常工作。

是____否____

4)检查牌照灯是否正常亮起。


图3-5 远光灯开关的操作

是____否____

提示:正常情况下,近光灯开启后,示宽灯、牌照灯和仪表盘背光灯均保持亮起状态;仪表指示灯978-7-111-43097-1-Chapter04-13.jpg保持亮起状态。

(4)检查雾灯。

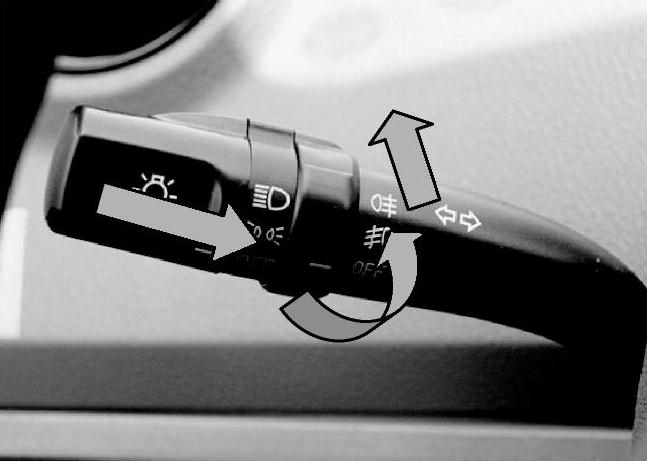

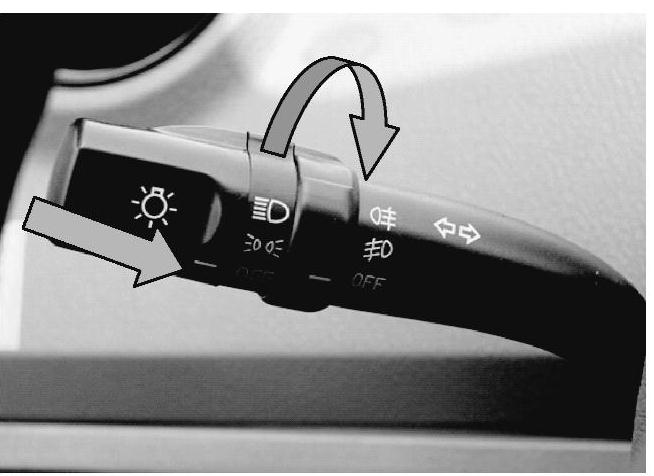

1)如图3-6所示,旋扭1次组合开关,确认前雾灯的工作情况。

正常____不正常____

提示:正常情况下,仪表指示灯978-7-111-43097-1-Chapter04-14.jpg应亮起。

2)如图3-7所示,旋扭2次组合开关,确认后雾灯的工作情况。

正常____不正常


图3-6 前雾灯开关的操作


图3-7 后雾灯开关的操作

提示:正常情况下,仪表指示灯978-7-111-43097-1-Chapter04-17.jpg应亮起。

(5)检查制动灯。

1)如图3-8、图3-9所示,踩压制动踏板,确认制动灯的工作情况。

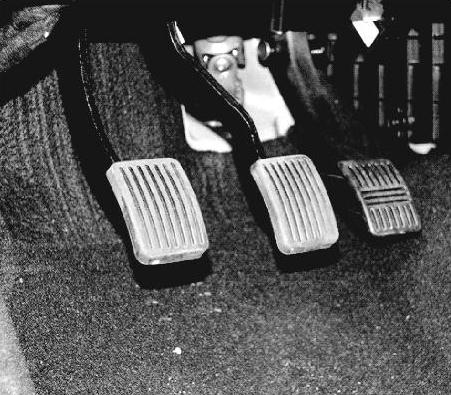

图3-8 手动挡车型制动踏板

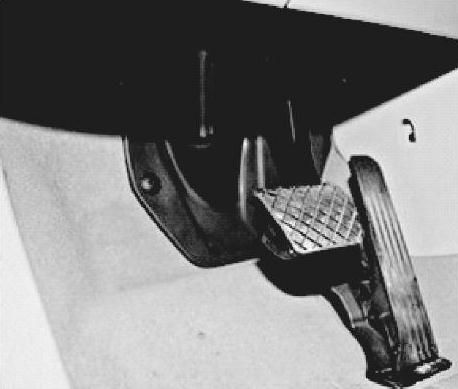

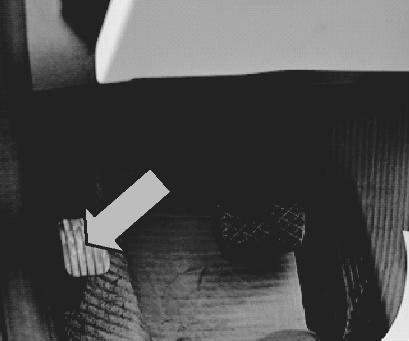

图3-9 自动挡车型制动踏板

提示:正常情况下,手动挡车型,踩压右侧开始第2个踏板,车后制动灯亮起,部分车型设置高位制动灯,请注意观察。

正常____不正常____

提示:正常情况下,自动挡车型,踩压右侧开始第2个踏板,车后制动灯亮起,部分车型设置高位制动灯,请注意观察。

正常____不正常____

2)如图3-10、图3-11所示,拉起驻车制动器,当拉动驻车制动杆到第一个槽口前,指示灯就已经发光为正常情况。

正常____不正常

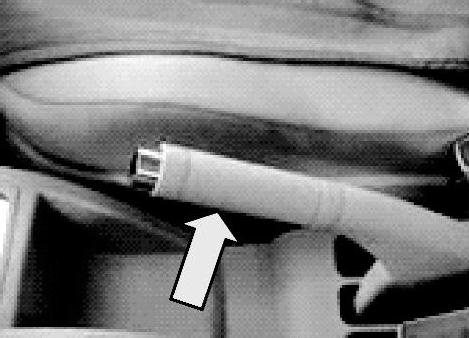

图3-10 手拉式驻车制动器


图3-11 脚踏式驻车制动器

提示:拉动驻车制动器后,仪表指示灯978-7-111-43097-1-Chapter04-22.jpg应亮起。

(6)检查倒车灯。

如图3-12、图3-13所示,挂上倒车挡,确认仪表指示灯与倒车灯是否亮起。

是____否

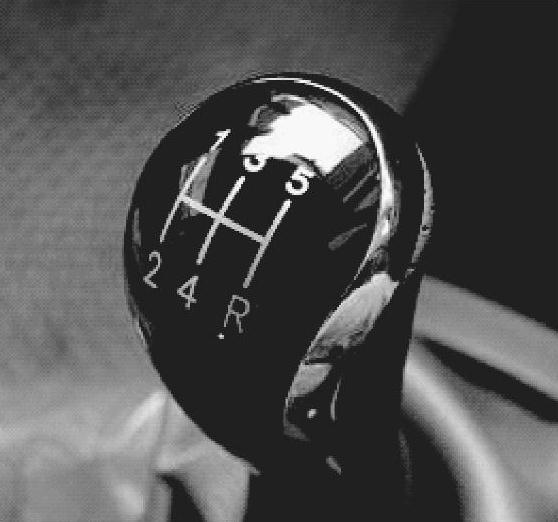

图3-12 手动挡车型变速杆

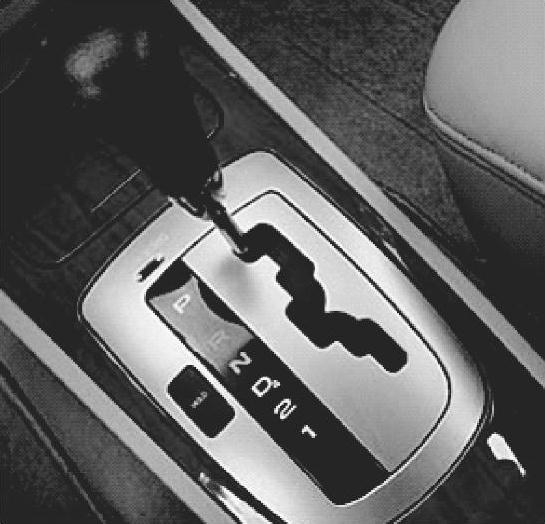

图3-13 自动挡车型变速杆

提示:正常情况下,挂倒车挡后,仪表指示灯“R”应亮起。

(7)检查实训车辆仪表盘,填写以下内容。

1)起动发动机,发动机转速表如图3-14所示,检查发动机是否正常起动,以及怠速情况如何。

发动机能否正常起动?能____不能____。

冷起动后发动机怠速转速为____r/min。

热机后发动机怠速转速为____r/min。


图3-14 发动机转速表

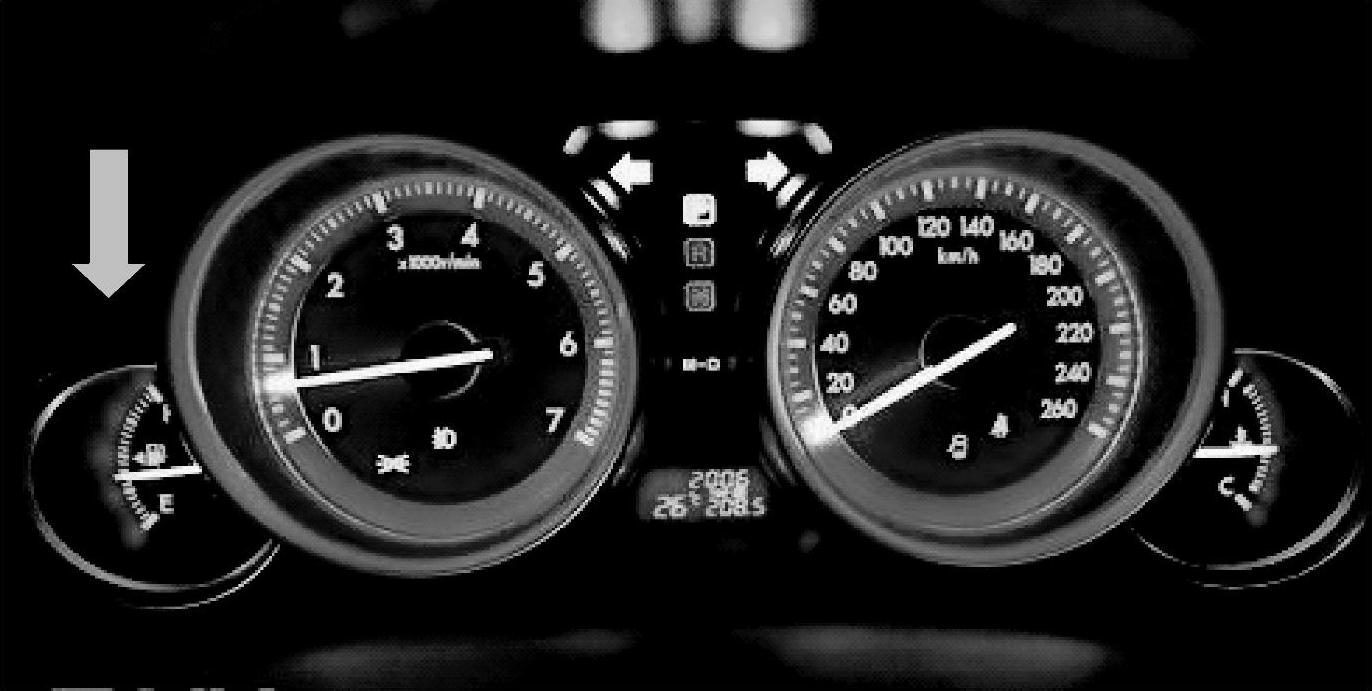

2)起动发动机,燃油表如图3-15所示,检查燃油表的指示978-7-111-43097-1-Chapter04-26.jpg是否正常显示油量。

正常____不正常


图3-15 汽车燃油表油量指示

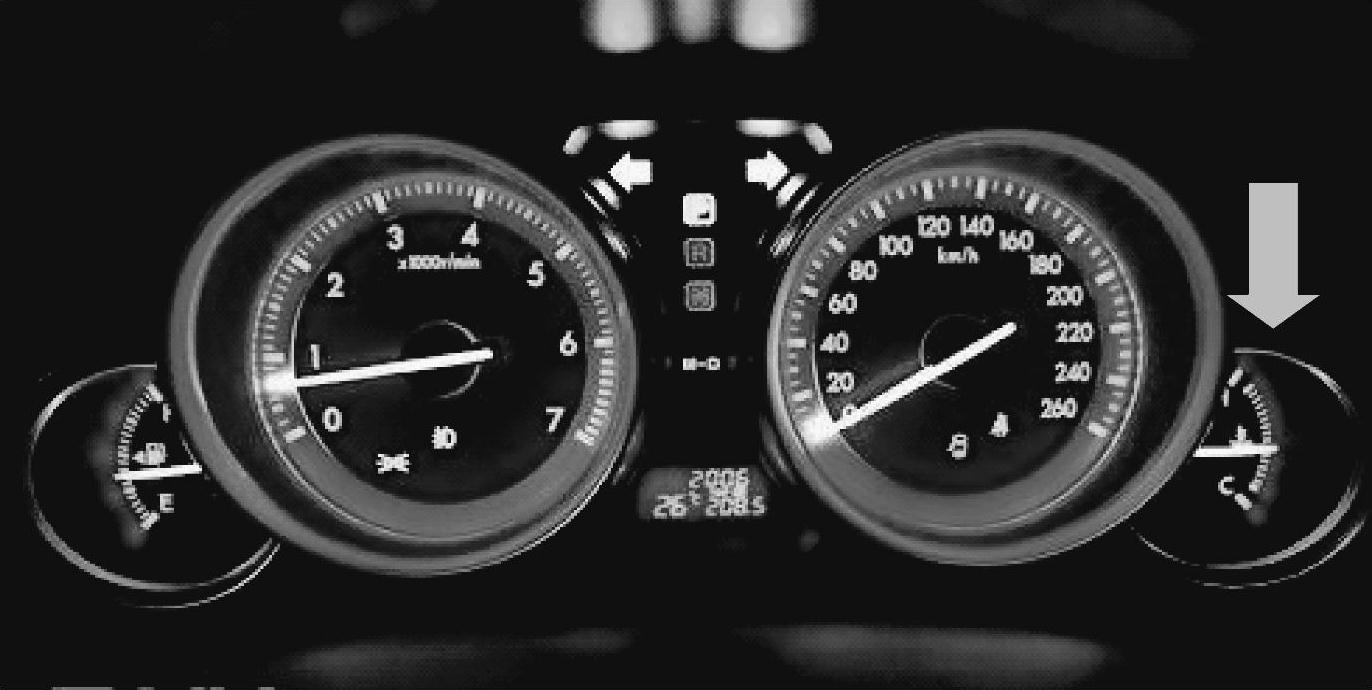

3)起动发动机,冷却液温度表如图3-16所示,检查发动机冷机状态时水温计的指针是否随着发动机温度的上升慢速向上摆动,冷却液温度指示灯978-7-111-43097-1-Chapter04-28.jpg是否在热车后熄灭。

正常____不正常____

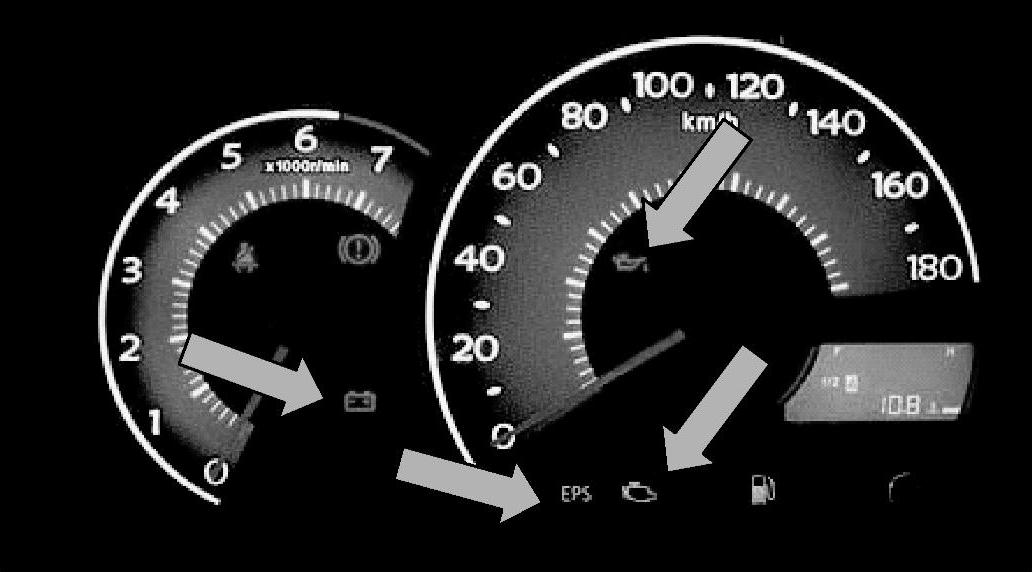

4)对比发动机起动前后仪表警告指示灯的情况,如图3-17所示,观察以下指示灯是否在汽车起动后数秒内熄灭。

978-7-111-43097-1-Chapter04-29.jpgABS故障指示灯:熄灭____不熄灭____。

978-7-111-43097-1-Chapter04-30.jpg机油压力指示灯:熄灭____不熄灭____。

978-7-111-43097-1-Chapter04-31.jpg发动机自诊断指示灯:熄灭____不熄灭____。

978-7-111-43097-1-Chapter04-32.jpg蓄电池放电指示灯:熄灭____不熄灭____。978-7-111-43097-1-Chapter04-33.jpgSRS安全气囊自诊断指示灯:熄灭____不熄灭____。


图3-16 冷却液温度表


图3-17 发动机警告指示灯

5)拔插驾驶座安全带卡扣,检查确认安全带警告灯是否工作正常。

正常____不正常____

提示:插入安全带卡扣,978-7-111-43097-1-Chapter04-36.jpg安全带指示灯应熄灭。

【考查重点】

1.能否根据标志,说出对应车灯的位置。

2.能否正确操作相关灯光,并判断其功能的好坏。

3.能否说明各指示灯的含义以及故障情况下各指示灯的工作状态。

3.实施驾驶室内刮水器和喷水器的维护作业。

预备作业

请根据实训用车,查阅维修手册,找出刮水器和喷水器的检查要求与标准,回答以下问题。


实施作业

(1)如图3-18所示,根据预备作业要求,进行喷水器的外观检查,并完成以下练习。

1)检查喷水孔是否堵塞,是否有遮挡物。

检查情况为____。

2)检查喷水孔底座是否松动,喷水孔是否与底座脱离。

检查情况为____。

(2)根据预备作业要求,如图3-19所示,进行刮水器的外观检查,并完成以下练习。

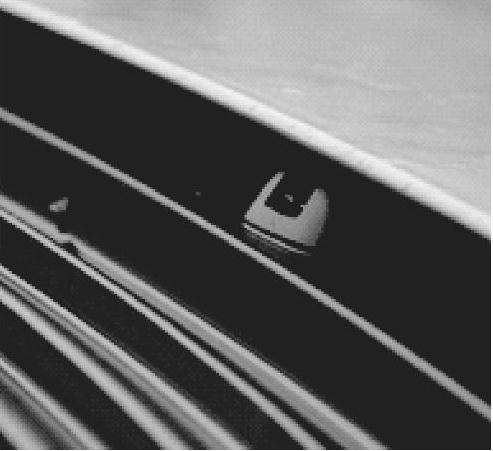

图3-18 喷水器外观图

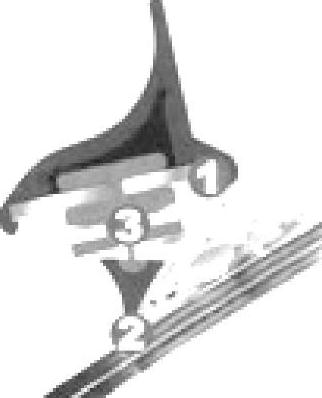

图3-19 刮水器结构图

1)检查刮水器骨架是否变形,是否接触玻璃。

检查情况为____。

2)检查风窗玻璃刮水器刮片是否出现龟裂或损坏,是否与橡胶座脱离。

检查情况为____。

3)检查橡胶座与骨架弹簧是否出现破损或分离。

检查情况为____。

(3)起动发动机,如图3-20所示,对刮水系统进行操作,完成刮水系统工作情况的检查。

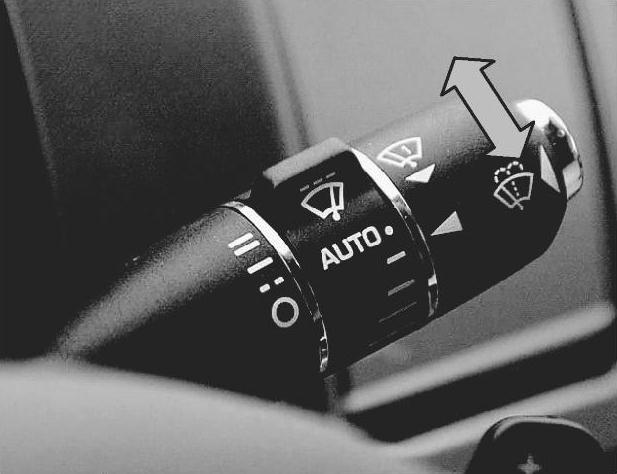

1)向驾驶员方向拨动刮水器组合开关,如图3-21所示,观察前喷洒系统玻璃清洁液喷洒情况及刮水片刮水效果。


图3-20 刮水系统控制开关

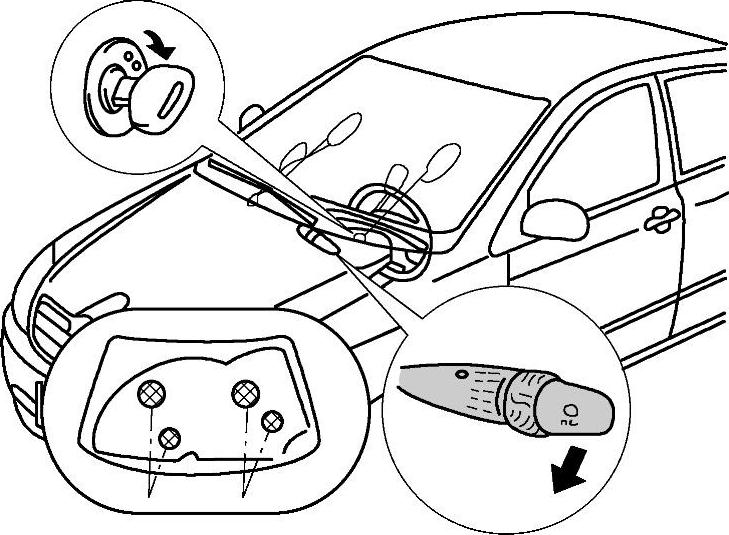

图3-21 喷洒系统控制开关及喷洗位置

①拨动开关,如图3-22所示,观察前风窗玻璃喷洒系统清洁液的喷洒位置为____;检查情况为____(正常/异常)。

②观察刮水器刮水情况,前刮水器摆动时____(有/无)抖动,____(有/无)异响,检查情况为____(正常/异常)。

2)向仪表盘方向压刮水器组合开关,观察后喷洒系统玻璃清洁液喷洒情况及刮水片刮水效果。

①压下开关,观察后风窗玻璃喷洒系统清洁液的喷洒位置为____;喷射力度____(是/否)足够,检查情况为____(正常/异常)。

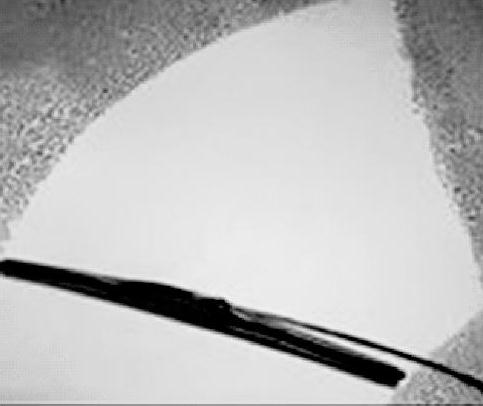

图3-22 正常刮水器刮水效果

②观察刮水器刮水情况,后刮水器摆动时____(有/无)抖动,____(有/无)异响,检查情况为____(正常/异常)。

3)旋转刮水器开关按钮,观察刮水器各个档位的工作情况及刮水器的刮水性能。

正常情况下:刮水器如图3-23所示,刮水模式控制有间歇摆动、连续摆动和快速连续摆动三种模式。

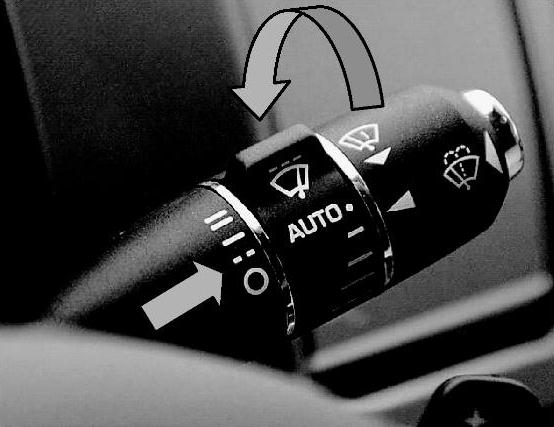

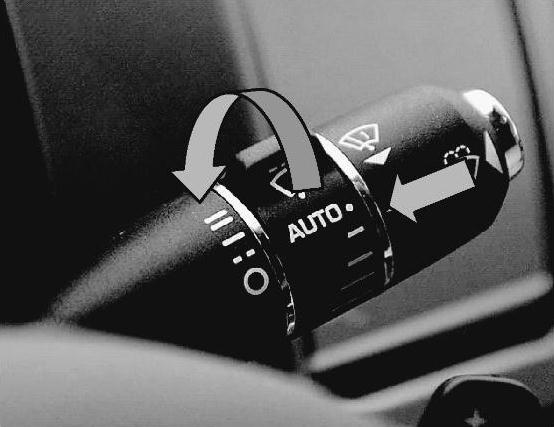

图3-23 刮水开关档位控制操作


图3-24 刮水器开关间歇控制操作

正常情况下:如图3-24所示,通过组合开关的操作,刮水器停止间歇的时长会有所变化,但刮水器的速度不变。

为防止划破风窗玻璃,在使用刮水器前要喷洒清洁液。如图3-25所示,检查各个档位下刮水片的工作情况,刮水片与玻璃表面应当是垂直的,这样可以有效防止逆行刮拭时刮水片发生振动及噪声。

经检查,刮水片档位检查情况为____。

经检查,刮水片刮水情况为____。

注意:在发动机关闭时,蓄电池的电量难以提供足够的喷洒动力;如果刮水器开动时无清洁液喷出,则电动机有可能被烧坏。

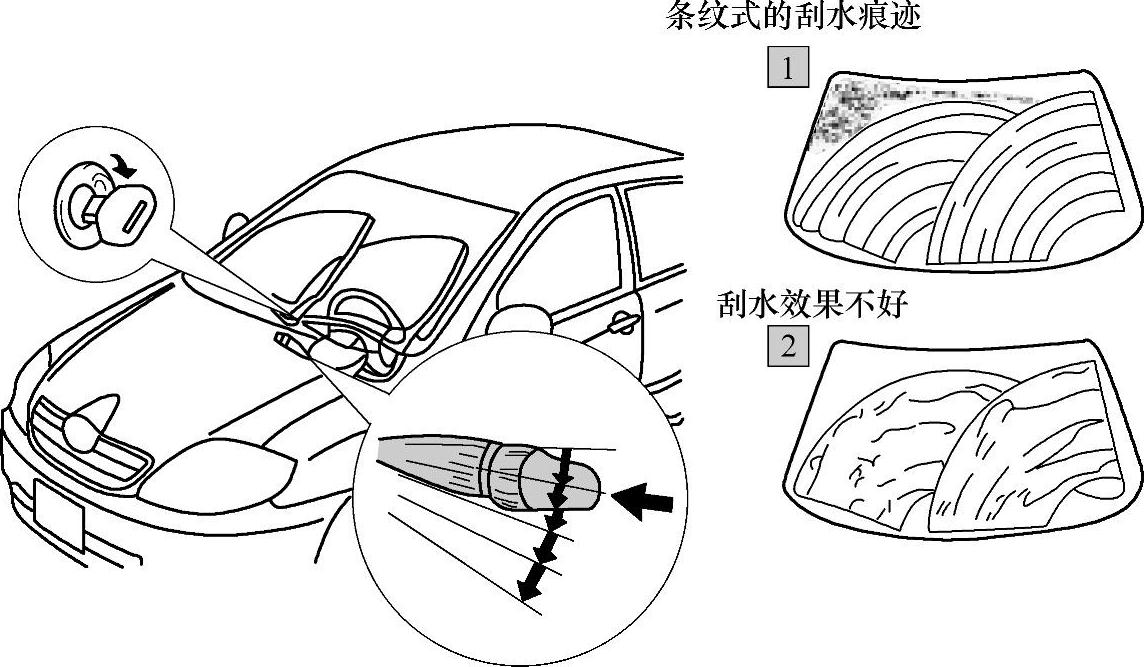

图3-25 刮水情况检查

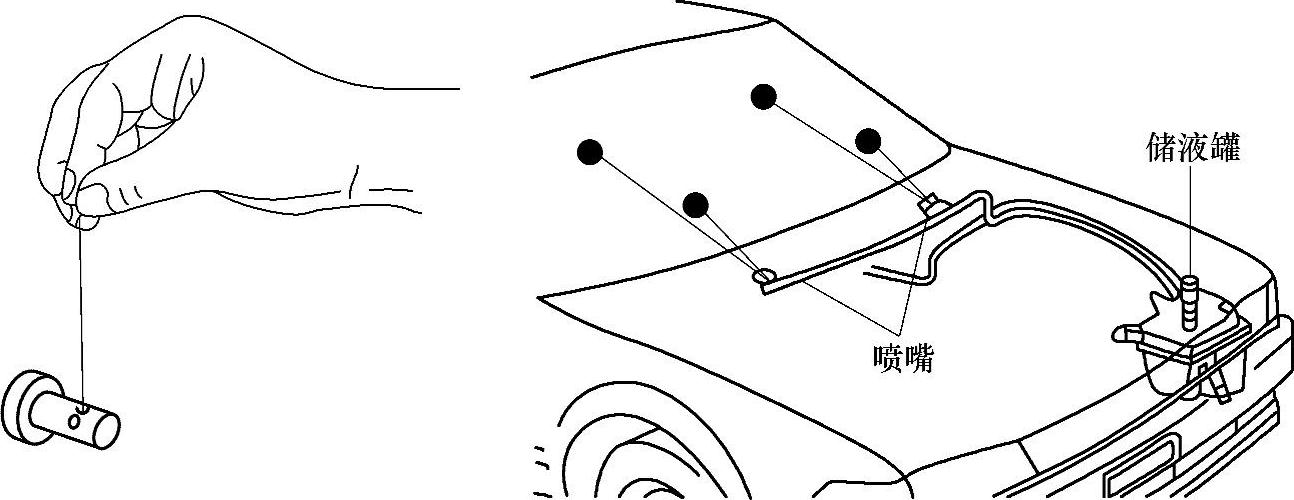

4)当发现喷洗器喷射方向不正确时,需要进行喷射角度的调整,如图3-26所示,完成喷射角度调整后,回答以下问题。

①使用大头针或别针,插入故障喷洗器喷孔3~4mm,扳向前风窗玻璃中间偏上位置即可。


图3-26 喷洗器喷射角度调整及喷洗系统结构图

②请思考,调整喷洗器喷射角度时,为什么不能用牙签进行调整?

③如果喷洗器喷射力度不足,可能原因是____。

a.玻璃清洁液过多

b.喷洗器下方喷射电动机故障

c.喷洗器管路褶皱和堵塞

5)当发现刮水器失效后,需要进行刮水片的更换,请根据图示,完成刮水片更换后,回答以下问题。

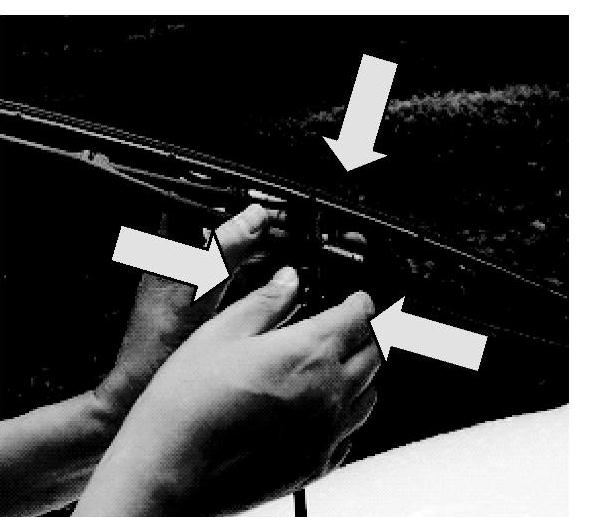

①旋转刮水架,露出安装卡扣后,按压刮水架卡扣,如图3-27所示,同时向内侧拉下刮水架。

②如图3-28所示,调整刮水架角度,分离刮水架,注意刮水架要轻拿轻放,以免复位弹簧把支架拉后,打碎前风窗玻璃。

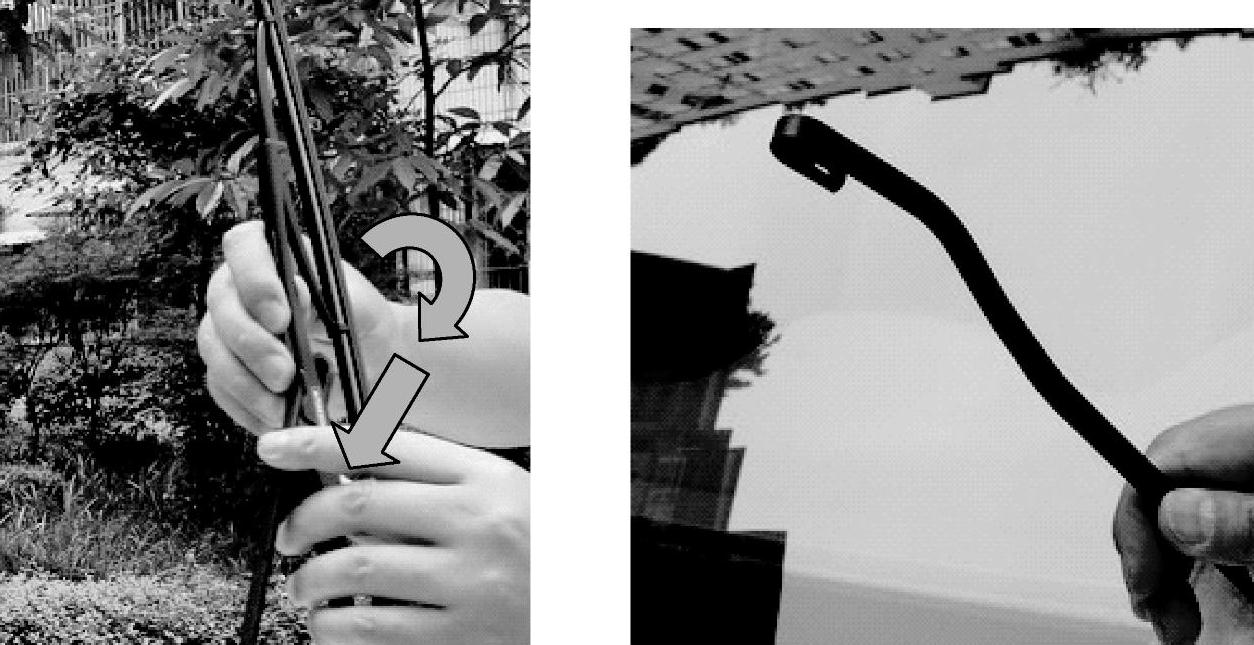

图3-27 按压刮水架卡扣


图3-28 拆除刮水架

③请通过网络资源,查阅无骨刮水器的拆卸方法,将结果填写于下框中:


【考查重点】

1.能否独立完成刮水器的检查工作并叙述其检查标准。

2.能否独立完成刮水器的更换工作。

3.能否独立完成喷洗器的检查工作并叙述其检查标准。

4.能否独立完成喷洗器喷孔的调整工作。

4.实施驾驶室内空调系统的维护作业(www.daowen.com)

【首次维护】

请查阅维修手册,了解汽车空调系统检查的要求,回答以下问题。


实施作业

(1)根据预备作业要求,起动发动机后,进行汽车空调系统控制单元情况的检查,并做好检查记录,完成以下练习。

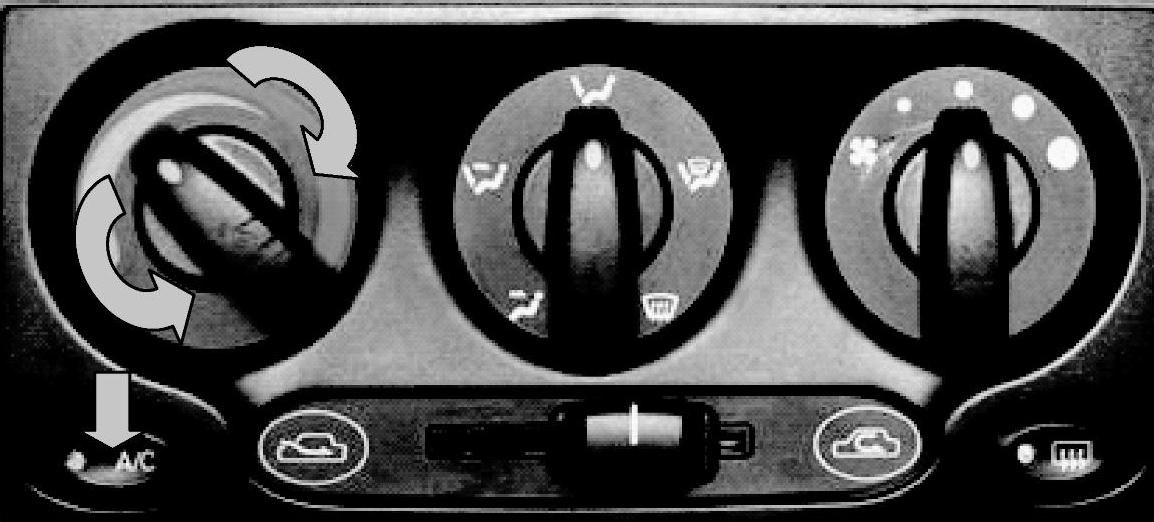

1)如图3-29所示,对空调控制面板进行操作,检查空调开关及制冷情况。


图3-29 空调系统开关及温度控制开关

①起动发动机后,按下“AC”空调启动开关,通过观察发动机转速,确认空调是否工作。

“AC”开关打开后,发动机转速____(变快/变慢),压缩机磁吸开关____(结合/分离)。

②旋转空调温度控制开关,通过送风口温度的检查,确认空调制冷及供暖装置工作是否正常。

经检查,空调供暖装置____(有/无)故障。

经检查,空调制冷装置____(有/无)故障。

注意:部分车型为自动空调,控制面板以数字的方式进行温度的显示。

2)如图3-30所示,对空调控制面板进行操作,检查前后除雾器的工作情况。

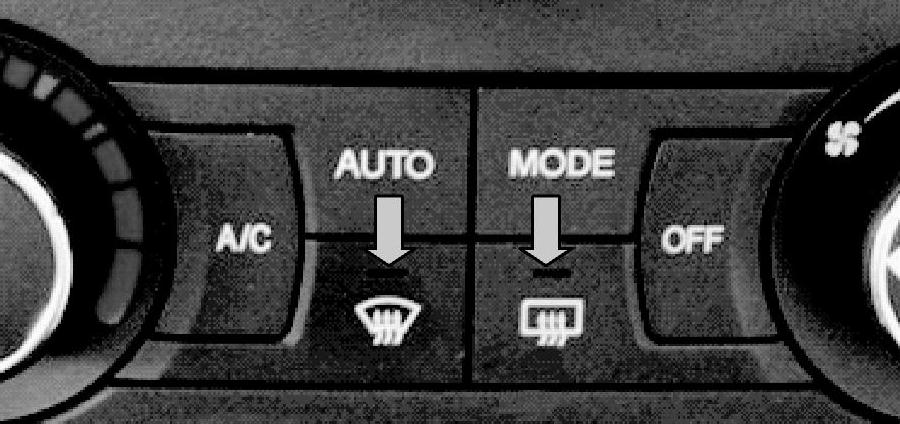

图3-30 空调系统前后除雾器按钮

①按下前除雾器的978-7-111-43097-1-Chapter04-53.jpg控制开关,检查前风窗玻璃下送风口是否有暖风流出,工作指示灯是否亮起。

经检查,空调前除雾器____(有/无)故障。

②按下后除雾器的978-7-111-43097-1-Chapter04-54.jpg控制开关,检查后风窗玻璃加热电阻丝是否工作,工作指示灯是否亮起。

经检查,空调后除雾器____(有/无)故障。

(2)根据预备作业要求,起动发动机后,对汽车空调系统的送风情况进行检查,并做好检查记录,完成以下练习。

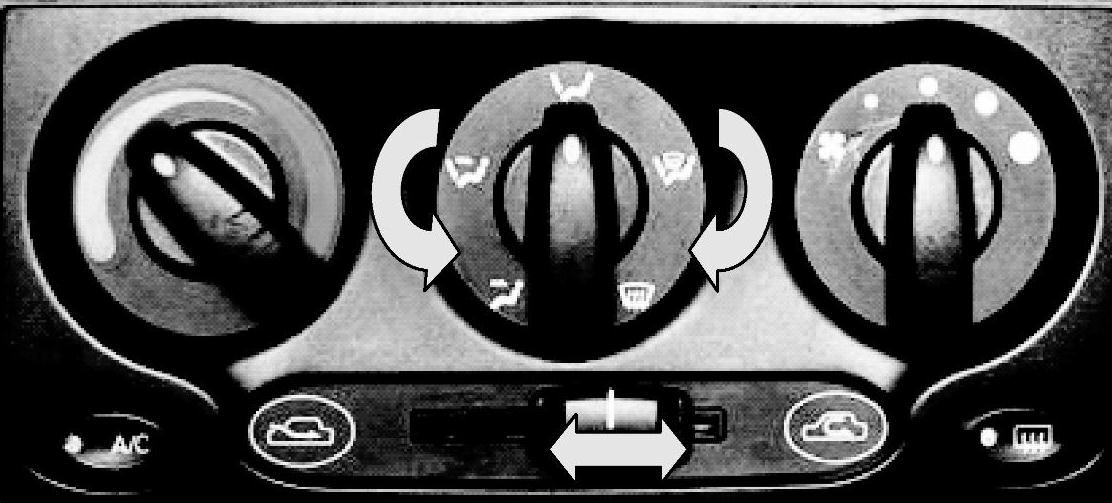

1)如图3-31所示,对空调控制面板进行操作,检查送风模式的控制情况。


图3-31 空调系统送风模式及循环模式开关

①分别选择“下送风”、“上下送风”、“上送风”三种模式,如图3-32所示,检查各个送风口送风情况是否正常。

经检查,空调“下送风”情况____(是/否)正常。

经检查,空调“上下送风”情况____(是/否)正常。

经检查,空调“上送风”情况____(是/否)正常。

注意:部分车型送风模式控制开关为按钮“MODE”模式,如图3-33所示,按下按钮后,需要通过显示器进行送风模式的确认。

②滑动空调循环模式控制开关,通过送风口温度的检查,确认循环模式是否正常工作。

经检查,空调外循环模式情况____(是/否)正常。

经检查,空调内循环模式情况____(是/否)正常。

注意:部分车型循环模式控制开关为按钮模式,如图3-34所示,指示灯亮为内循环,熄灭为外循环。

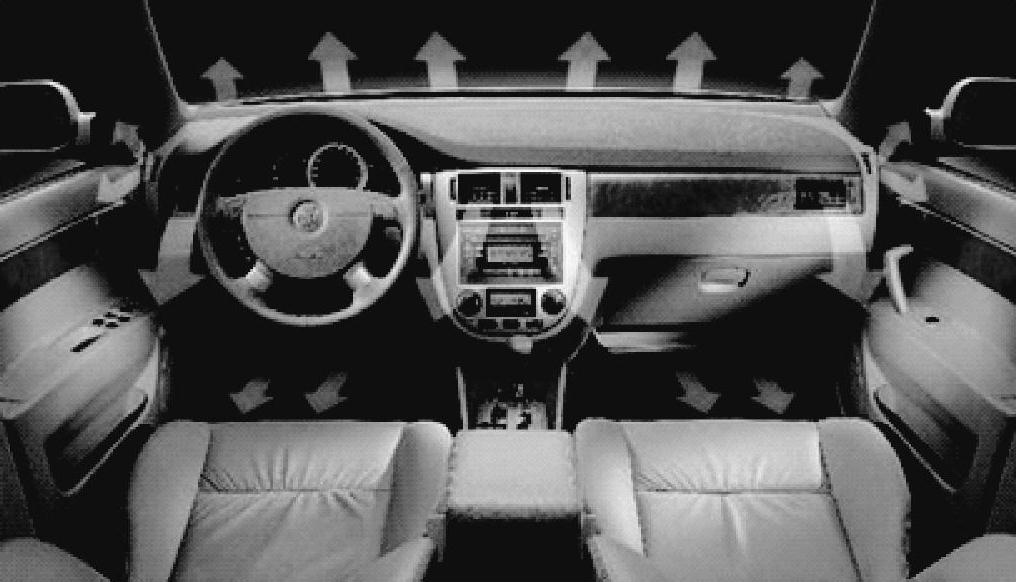

图3-32 空调系统送风口

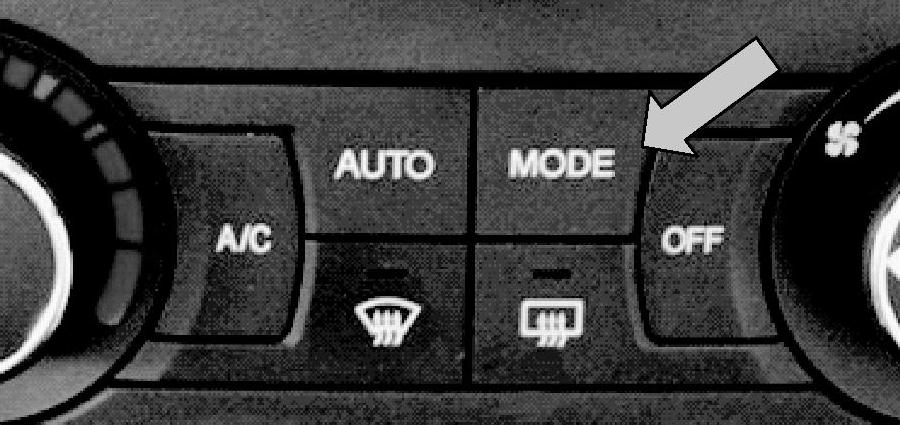

图3-33 空调系统MODE送风模式按钮

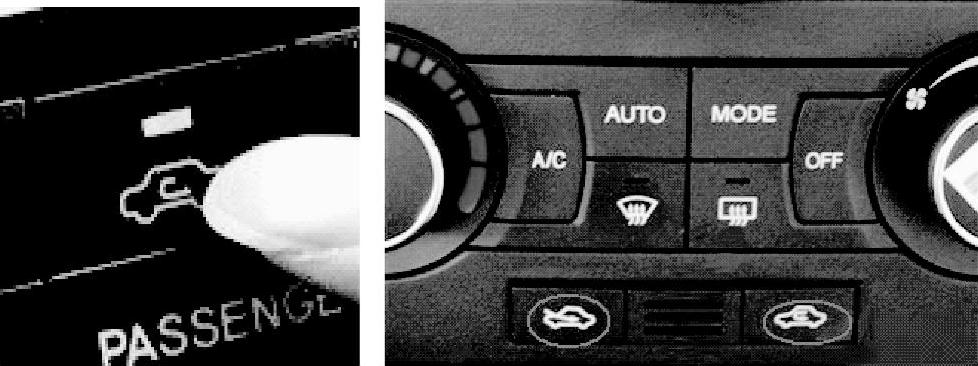

图3-34 空调系统循环模式按钮

2)如图3-35所示,对空调控制面板进行操作,检查空调系统送风量的情况。

如图3-36所示,选择不同的送风量控制档位,检查各个送风口的送风量是否均匀,从而判断送风管路的堵塞情况。此外,关注送风口是否有异味存在,如有,需要对滤清器进行更换和消毒。


图3-35 空调风量控制开关


图3-36 空调系统送风量的检查

经检查,空调送风管路____(有/无)故障。

【考查重点】

1.能否独立完成汽车空调系统的操作。

2.能否说出汽车空调系统驾驶室内检查的项目要求。

3.能通否过操作,正确判断车辆空调系统的工作状态。

【20000km维护】

预备作业

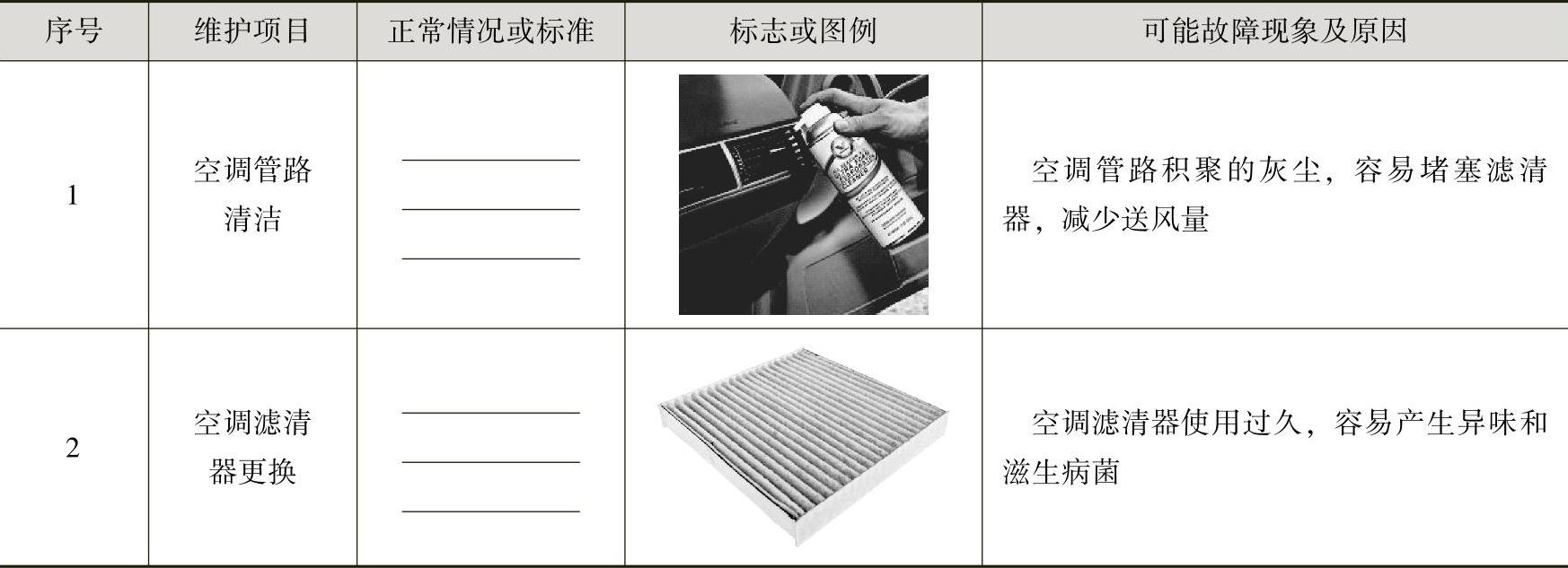

请查阅维修手册,找出汽车空调系统的清洁以及滤清器更换的要求,回答以下问题。


实施作业

根据预备作业要求,进行汽车空调系统滤清器工作情况的检查,并按照要求更换滤清器,并完成以下练习。

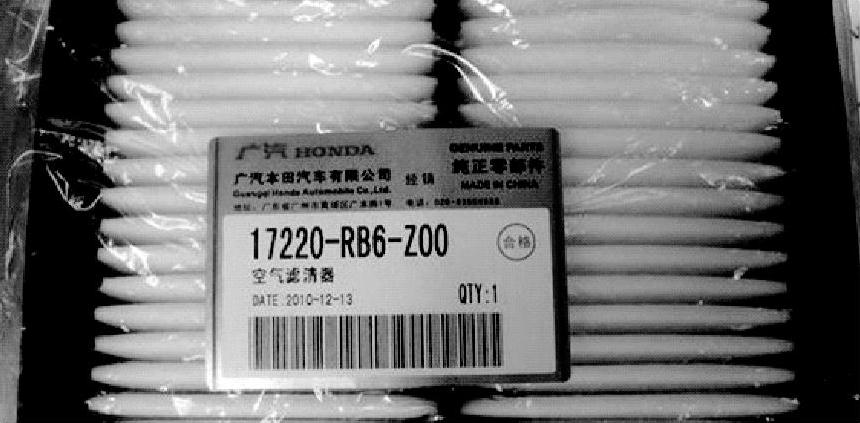

1)如图3-37所示,准备____。

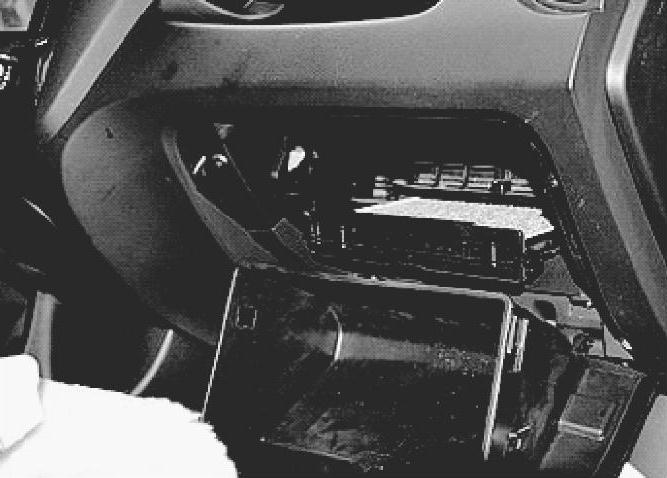

2)如图3-38所示,打开____,部分车型需要拆卸副驾驶座行李箱架。


图3-37 新滤清器

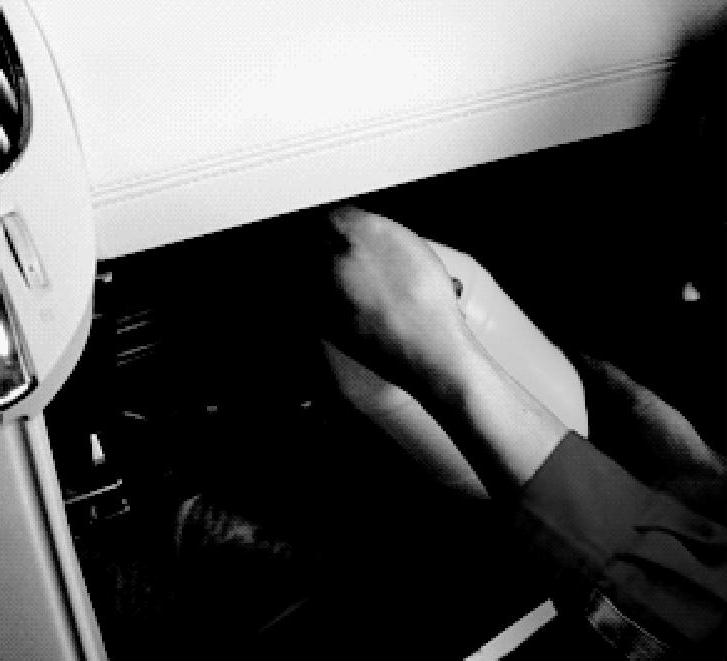

图3-38 打开或拆除驾驶室行李箱架

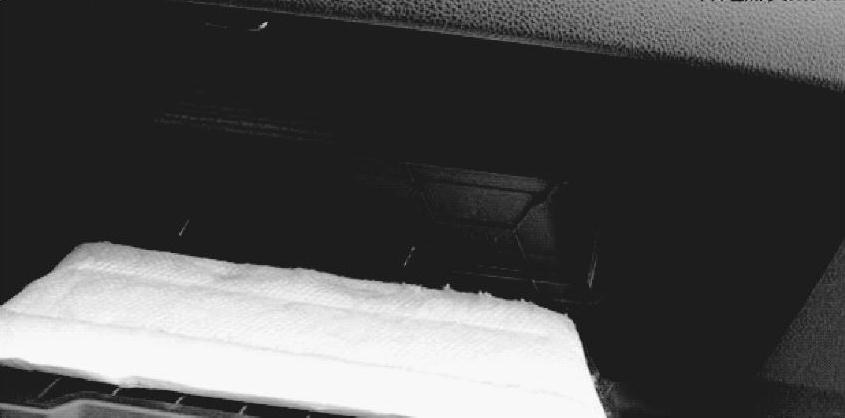

3)如图3-39所示,取出____。

4)如图3-40所示,向空调管路喷洒清洁液,并擦拭干净。


图3-39 取出空调滤清器


图3-40 喷洒清洁液清洗管道

5)如图3-41所示,向各个____喷洒除菌剂,并擦拭干净。

6)如图3-42所示,安装新的____,并装复行李箱。


图3-41 喷洒除菌剂


图3-42 装复行李箱

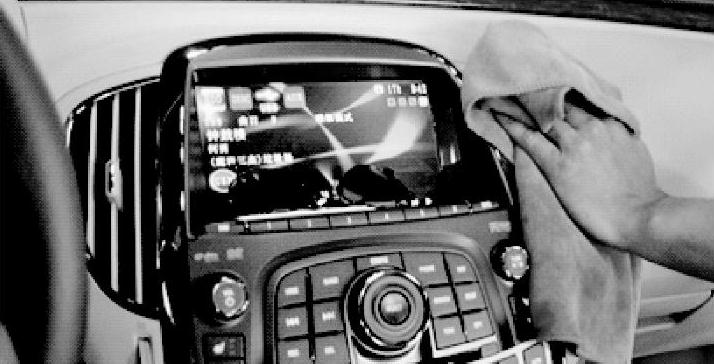

7)如图3-43所示,启动空调,检查并用毛巾清除从出风口喷出的剩余清洁剂。


图3-43 清除剩余清洁剂

【考查重点】

1.能否独立完成汽车空调管路的清洁工作。

2.能否独立完成汽车空调滤清器的更换工作。

5.实施驾驶室内方向盘的转向和喇叭的维护作业

预备作业

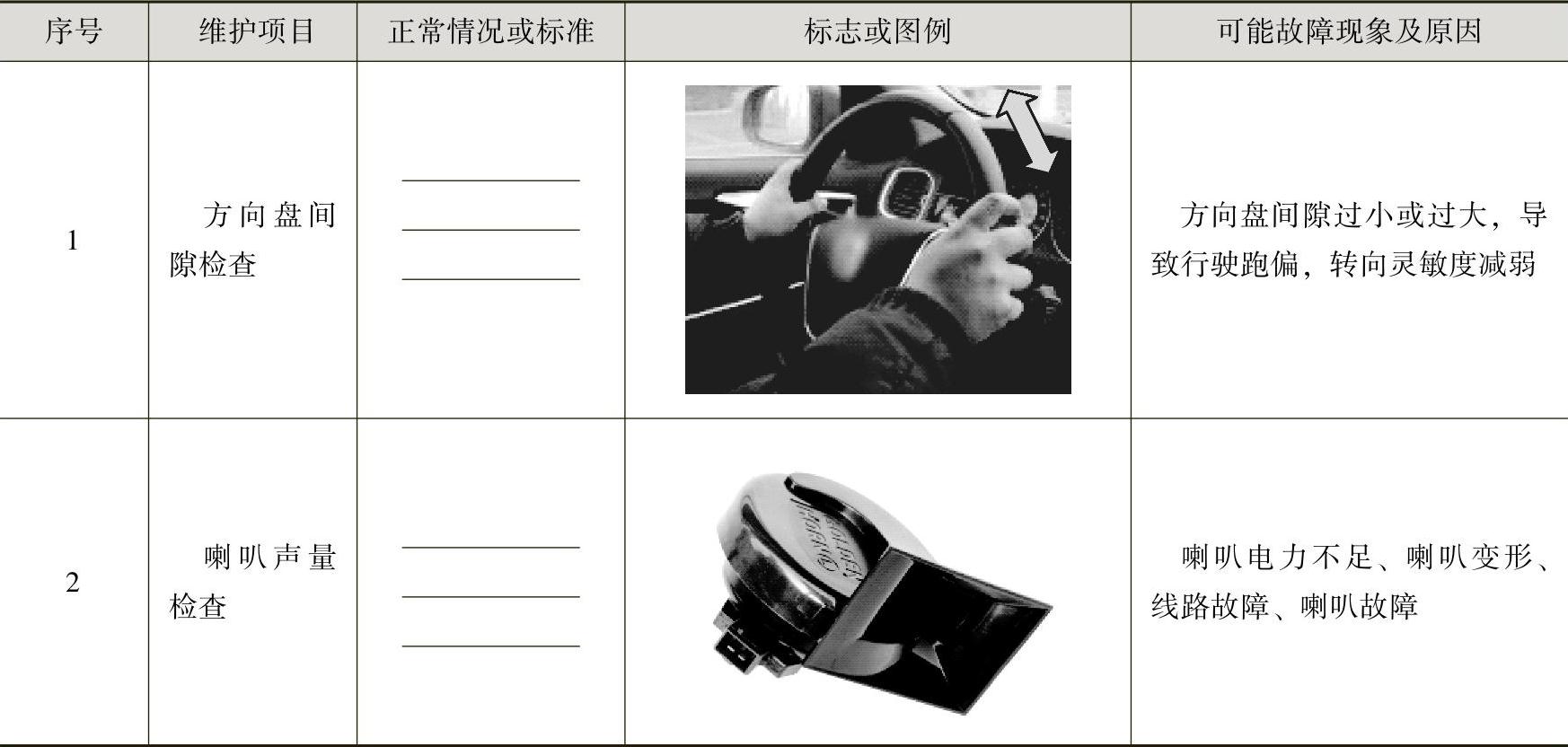

请根据实训用车,查阅维修手册,了解方向盘的转向和喇叭的检查要求,回答以下问题。


实施作业

(1)根据预备作业要求,如图3-44所示,进行汽车方向盘自由行程的检查,并完成以下练习。

1)车辆停放于水平路面上,使车轮笔直向前。

2)插入钥匙,不起动发动机,钥匙转到ACC档位。方向盘能否自由转动____(能/否)。

思考:为什么不能起动发动机进行自由行程的检查?

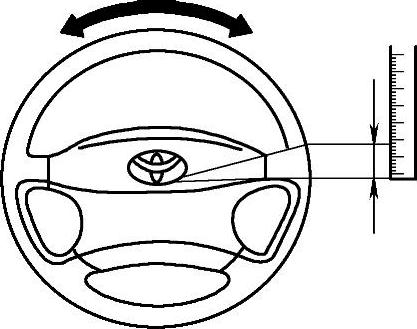

3)在方向盘贴上标记纸条,如图3-45所示,将方向盘慢慢转向一侧,直至稍微感觉到前轮有阻力,记录此时方向盘位置,通过直尺读取相关数据。

经检查,实训用车方向盘自由行程为________mm,属于过大____正常____过小____。

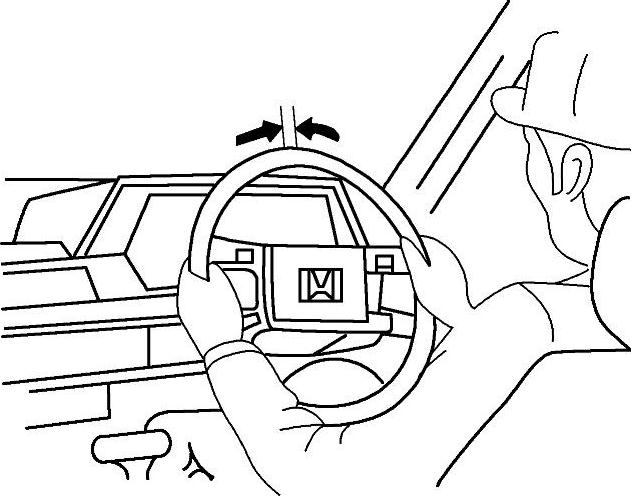

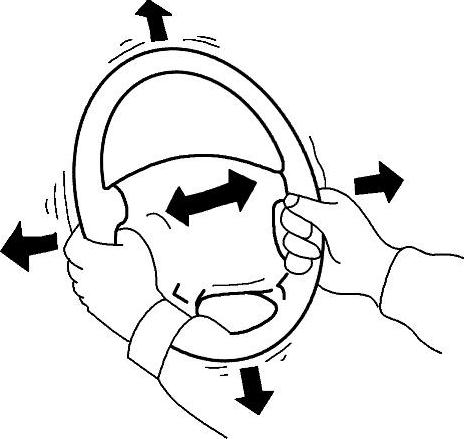

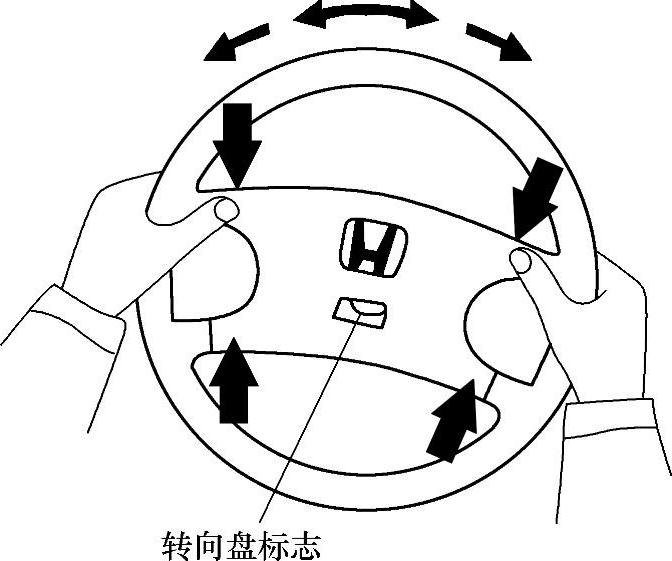

4)方向盘松动和摆动情况的检查:如图3-46所示,两手握住方向盘,轴向、垂直或者向两侧晃动方向盘,检查方向盘是否松动或者摆动。

经检查,实训用车方向盘松动和摆动情况的检查结果为____(正常/异常)。


图3-44 测量方向盘自由行程

(2)根据预备作业要求,进行汽车喇叭工作情况的检查,并完成以下练习。检查喇叭及其他控制单元。


图3-45 方向盘自由行程检查


图3-46 方向盘松动和摆动情况检查

如图3-47所示,转动方向盘的同时,按压喇叭开关,检查确认不同位置上喇叭的音量、音质是否良好。

①喇叭响度是否正常,正常____不正常____。

②喇叭音质是否正常,正常____不正常____。

③请思考,下列哪项不是导致喇叭故障的原因。____

A.蓄电池电力不足

B.喇叭变形

C.方向盘喇叭控制开关接触不良

D.驾驶员按喇叭力度不够


图3-47 喇叭各方向功能情况检查

【考查重点】

1.能否独立完成方向盘的维护工作。

2.能否说明方向盘检查的必要性。

3.能否独立完成喇叭的维护工作

6.实施驾驶室内制动踏板离合器踏板和驻车制动器的维护作业

预备作业

请根据实训用车,查阅维修手册,找出制动踏板、离合器踏板和驻车制动器的检查要求及标准,完成以下问题。


实施作业

(1)根据预备作业要求,进行制动踏板、离合器踏板和驻车制动器的检查,并完成以下练习。

1)制动踏板磨损情况检查。

如图3-48所示,检查制动踏板的踏面有无过度磨损。

经检查,制动踏板磨损情况为____。

2)制动踏板高度检查与调整。

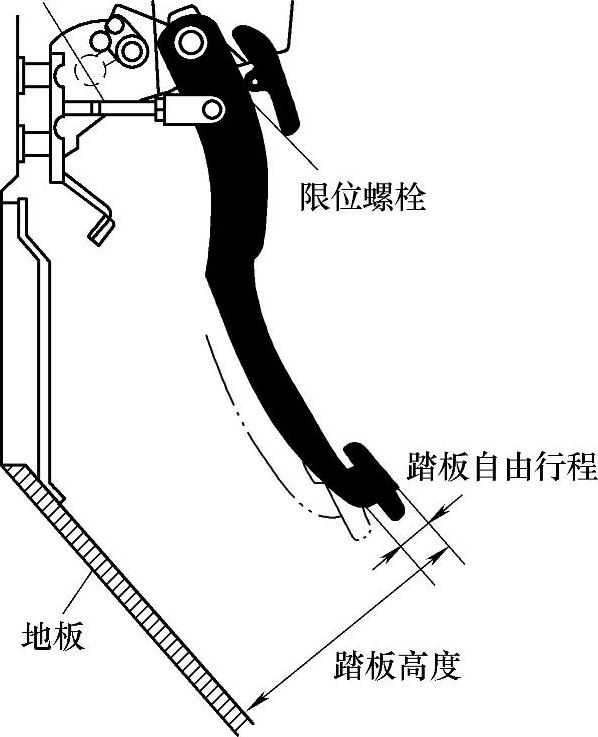

①制动踏板高度检查:拆下驾驶室地毯,用直尺测量自然状态下制动踏板上表面与地板表面之间的距离,如图3-49所示。如果超出规定范围,则调整制动踏板高度。

经检查,制动踏板高度C为____mm

例子:本田飞度踏板标准高度(拆下地毯后):

M/T:139mm

A/T:138mm

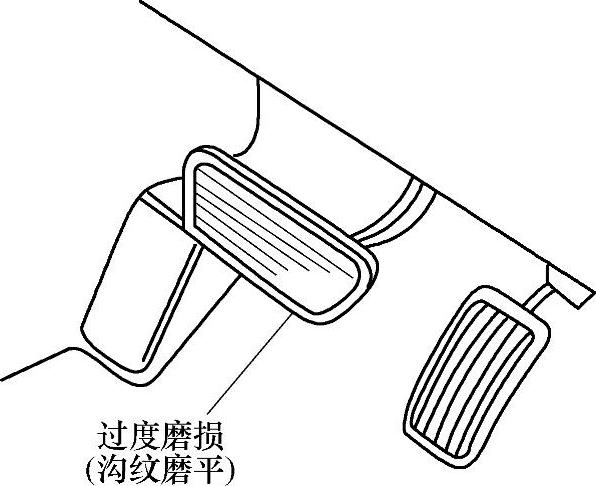

图3-48 制动踏板的踏面磨损情况


图3-49 制动踏板高度

②制动踏板高度的调整。如图3-50所示,松开推杆调整螺母(A),并用钳子将推杆(B)旋入或旋出,直至达到从地板到踏板的标准高度。调整后,紧固好调整螺母。

注意:不要通过按压推杆的方法来调整踏板高度。

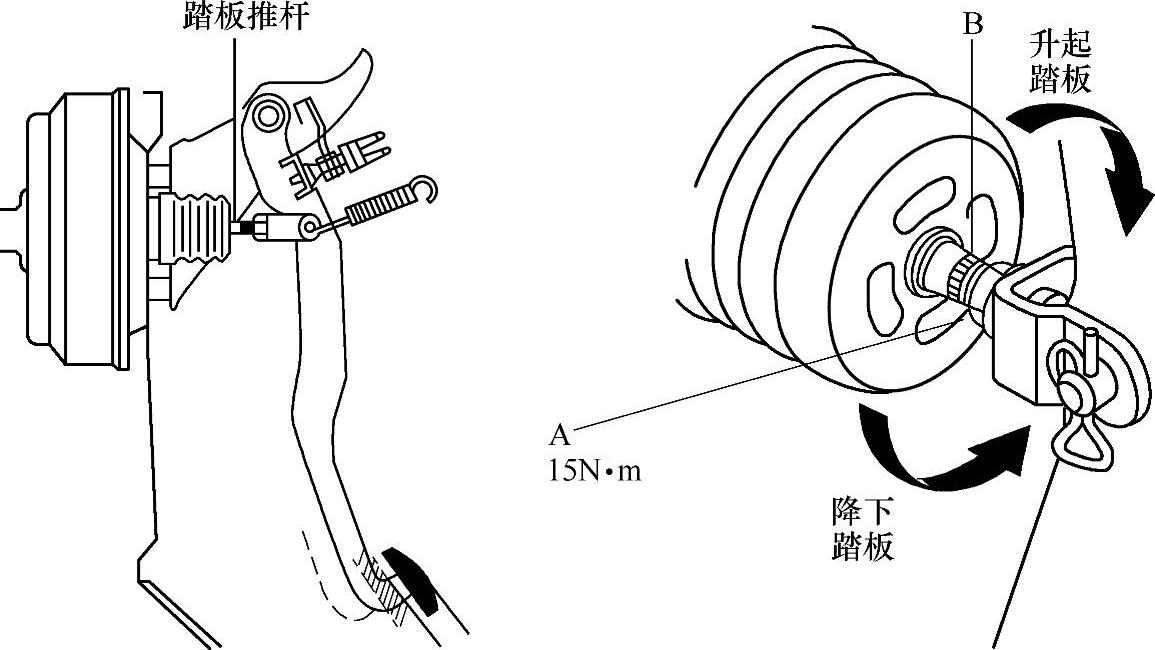

图3-50 制动踏板推杆及调整螺母

请思考,制动踏板高度如果过低,是否会影响驾驶安全,说说您的看法?____

3)制动踏板自由行程检查。

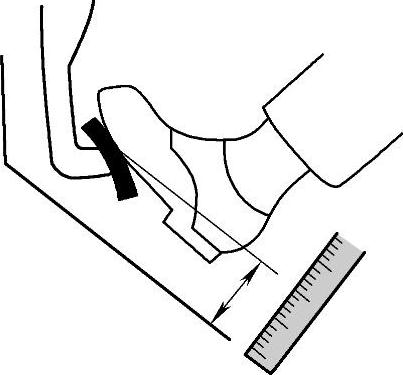

发动机停止后,踩下制动踏板几次,以便解除制动助力器。然后,如图3-51所示,用手指轻轻按压制动踏板并且使用一把直尺测量制动踏板自由行程。踩压制动踏板,直至感觉到有阻力,此时记录踏板自由高度至感到阻力位置间的距离。

实训用车制动踏板自由行程为____mm。

检查结果为:过大;正常____;过小____。

例子:本田飞度踏板自由行程为1~5mm。

4)制动踏板行程余量检查。

如图3-52所示,发动机运转和驻车制动器松开时,完全踩下制动踏板,然后使用直尺测量踏板行程余量,以便检查其是否处于规定的范围内。

实训用车制动踏板行程余量为____mm。检查结果为:过大____;正常____;过小____。

例子:骐达汽车制动踏板行程余量大于或等于98mm。


图3-51 制动踏板自由行程

请思考,为什么需要起动发动机进行制动踏板余量的检查?____

5)离合器踏板的检查。

①如图3-53所示,对离合器踏板工作情况进行检查。


图3-52 制动踏板行程余量检查


图3-53 离合器踏板位置

踩下离合器踏板,检查踏板是否回弹无力、有无异常噪声、是否过度松动以及沉重与否。经检查,实训用车离合器踏板情况为:

②离合器踏板高度、自由行程和行程余量的检查。

利用与制动踏板相同的检查方法检查离合器踏板的高度、自由行程和行程余量,回答以下问题。

经检查,离合器踏板磨损情况为____。

经检查,离合器踏板高度为____mm。

实训用车离合器踏板自由行程为____mm。

检查结果为:过大____;正常____;过小____。

实训用车离合器踏板行程余量为____mm。

检查结果为:过大____;正常____;过小____。

6)驻车制动器的检查。

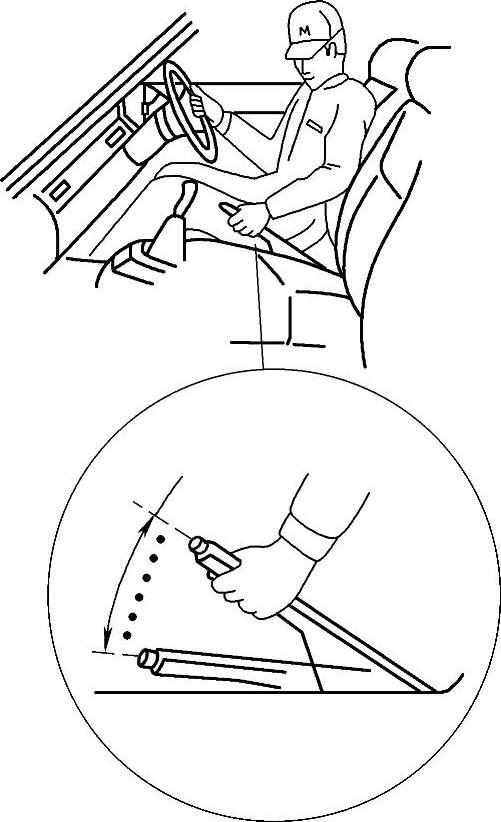

缓慢拉动驻车制动器拉杆,直到其完全被锁定,如图3-54所示,拉动过程中“咔嗒”声次数为____,

驻车制动器工作情况为:正常____;不正常____。

例子:本田飞度制动拉杆锁止时“咔嗒”次数为6~8次。


图3-54 驻车制动器的检查

注意:检查驻车制动效果时,要慢速前行,拉动驻车制动器拉杆确认制动的效果。仅当用户反映驻车制动不良时进行此项。

【考查重点】

1.能否独立完成制动踏板的检查与调整工作。

2.能否独立完成离合器踏板的检查工作。

3.能否独立完成驻车制动器的检查工作。
