（一）编图要求

（1）保证列车运行安全。

（2）符合各项技术作业标准。

（3）适应客货运输市场需求。

（4）经济合理地运用机车车辆。

（5）做好列车运行线与客流、车流结合。

（6）充分利用线路通过能力，合理安排施工、维修天窗。

（7）努力实现各站、各区段间列车运行的协调和均衡。

（8）合理安排乘务人员作息时间。

（9）提高铁路应急处置能力。

（二）编图资料

（1）各区段客、货列车行车量。

（2）车站间隔时间和追踪列车间隔时间。

（3）各区段通过能力。

（4）客、货列车停车站及停车时间标准。

（5）各技术站主要技术作业时间标准。

（6）客、货列车区间运行时分及起停车附加时分。(www.daowen.com)

（7）各区段货物列车重量及长度标准。

（8）机车在机务本段和折返段所在站的停留时间标准、机车运用方式和乘务工作制度。

（9）各区段线路允许速度、车站过岔速度。

（10）施工计划和慢行地段及其限速标准。

（11）现行列车运行图执行情况分析及改善意见。

（三）编图步骤

在列车运行图的编制阶段，通常分以下三步进行。

1.编制列车运行方案图

编制列车运行方案图的目的是解决列车运行线的布局衔接问题，尽量使列车运行线均衡排列。合理勾画机车交路，压缩机车运用台数。列车运行方案图，一般用小时格图纸进行编制，只标明列车在主要站（技术站、分界站及较大的客、货运站）的到、发时刻，如图7-40所示。

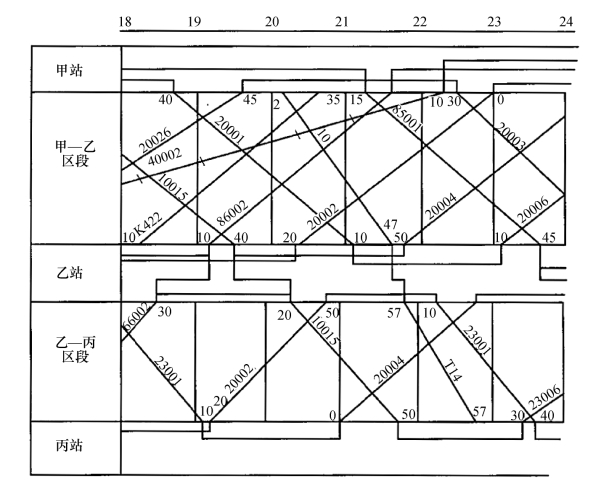

图7-40　列车运行方案图

2.编制列车运行详图

所谓详图，即详细的列车运行图，它包括列车在所有经过车站的到达、出发或通过时刻。列车运行详图，应根据列车运行方案图进行编制。一般用二分格图进行编制，编完后再描绘在十分格运行图上。

3.计算列车运行图指标

在检查、确认列车运行图完全满足要求后，还应计算运行图指标，包括列车旅行速度、技术速度及机车日车公里等。
