铁路行车组织:非平行运行图区间通过能力计算

(一)非平行运行图区间通过能力

非平行运行图的区间通过能力,是指在旅客列车数量既定的前提下,区间在一昼夜内能够通过的客、货列车总数(对数或列数)。

1.计算方法

(1)图解法

在运行图上铺画旅客列车运行线后,在其间隔时间内铺画货物列车。在列车运行图上最大限度地能够铺画的客、货列车总数,就是非平行运行图的区间通过能力。图解法比较准确,但较烦琐,所以只在特殊情况下才采用。(2)分析计算法

在非平行运行图中,大多数列车是一般货物列车,其运行线(同方向)是互相平行的,旅客列车、快运货物列车、摘挂列车等数量较少,它们的运行线与一般货物列车运行线不平行。因此,在非平行运行图上,大多数列车运行线仍具有平行运行图的基本特征。所以,在平行运行图区间通过能力的基础上,扣除旅客列车、快运货物列车等造成的影响后,即可计算出非平行运行图区间通过能力,其计算公式为

N=N+n(对或列)

N=N-[εn+(ε-1)n+(ε-1)n](对或列)

式中:N——非平行运行图货物列车通过能力(包括快运货物列车、摘挂列车),对或列;

n、n、n——旅客列车、快运货物列车、摘挂列车数(对或列);

ε、ε、ε——旅客列车、快运货物列车、摘挂列车扣除系数。

2.扣除系数

因铺画一列或一对旅客列车、快运货物列车、摘挂列车,需从平行运行图上扣除的一般货物列车列数或对数,分别称为旅客列车扣除系数、快运货物列车扣除系数和摘挂列车扣除系数。

(1)旅客列车扣除系数的确定

旅客列车扣除系数,是用一列或一对旅客列车平均占用区间的时间T客占与一列或一对货物列车平均占用区间的时间T货占的比值确定的,即在T客占时间内能铺画几列或几对一般货物列车。

旅客列车平均占用区间的时间,包括旅客列车直接占用时间(运行时间和车站间隔时间或追踪列车间隔时间)和由于旅客列车的影响而不能利用的额外扣除时间两部分。

式中:ε——基本扣除系数;

ε——额外扣除系数。

单线非自动闭塞区间和双线非自动闭塞区间,一列或一对旅客列车和货物列车占用区间的时间,如图7-38所示。

(www.daowen.com)

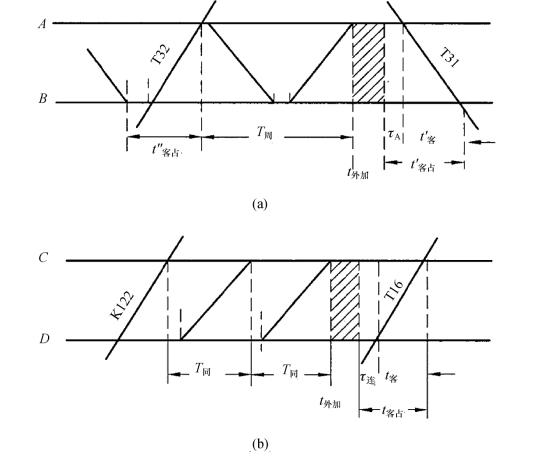

图7-38 旅客列车和货物列车占用区间时间示意图

(2)摘挂列车扣除系数的确定

摘挂列车虽属货物列车,区间运行时分与一般货物列车相同,但因其在中间站停站次数多、停车时间长,所以对区间通过能力也会产生一定影响。

摘挂列车扣除系数的大小与下列因素有关。

①作业站数越多,扣除系数越大;反之越小。如图7-39(a)所示,列车在中间站每次开车,就要影响一列普通货物列车不能开行。

②区间越均等,扣除系数越大;反之越小。如图7-39(a)所示,因区间较均等,影响一般货物列车也较多;如图7-39(b)所示,因区间不均等,摘挂列车则可以利用运行图空隙运行,所以影响其他货物列车较少。

③运行图铺满程度越大,影响越大;反之越小。摘挂列车扣除系数不能按一个区间来确定,准确的数值只能在一个区段的运行图铺画完了之后查定。所以,在计算区间通过能力时,不得不利用经验数值。

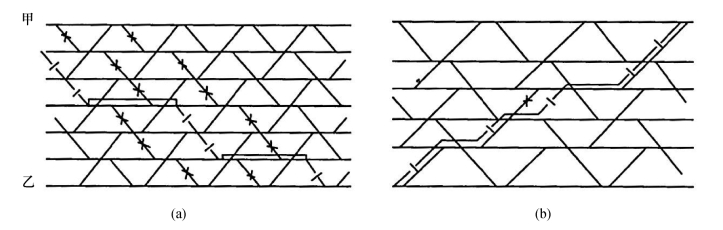

图7-39 摘挂列车对区间通过能力的影响示意图

(3)我国铁路现阶段采用的扣除系数

在用分析计算法计算非平行运行图的区间通过能力时,我国铁路目前采用的扣除系数见表7-4。

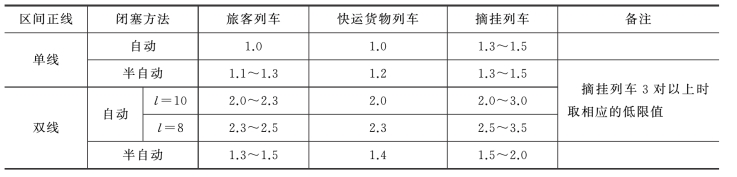

表7-4 扣除系数表

注:(1)其他闭塞方法,可参照半自动的扣除系数。
(2)快运货物列车及分段作业的摘挂列车,在无作业的区段不考虑扣除系数;摘挂列车在干线的区段内无作业时,不考虑扣除系数。

(二)区间通过能力利用率

为掌握区间通过能力利用率,考虑列车运行图铺画方法及采取加强通过能力的措施,应计算区间通过能力利用率(K),其计算公式为

式中:N——平行运行图区间通过能力;

——运行图规定的货物列车数。
