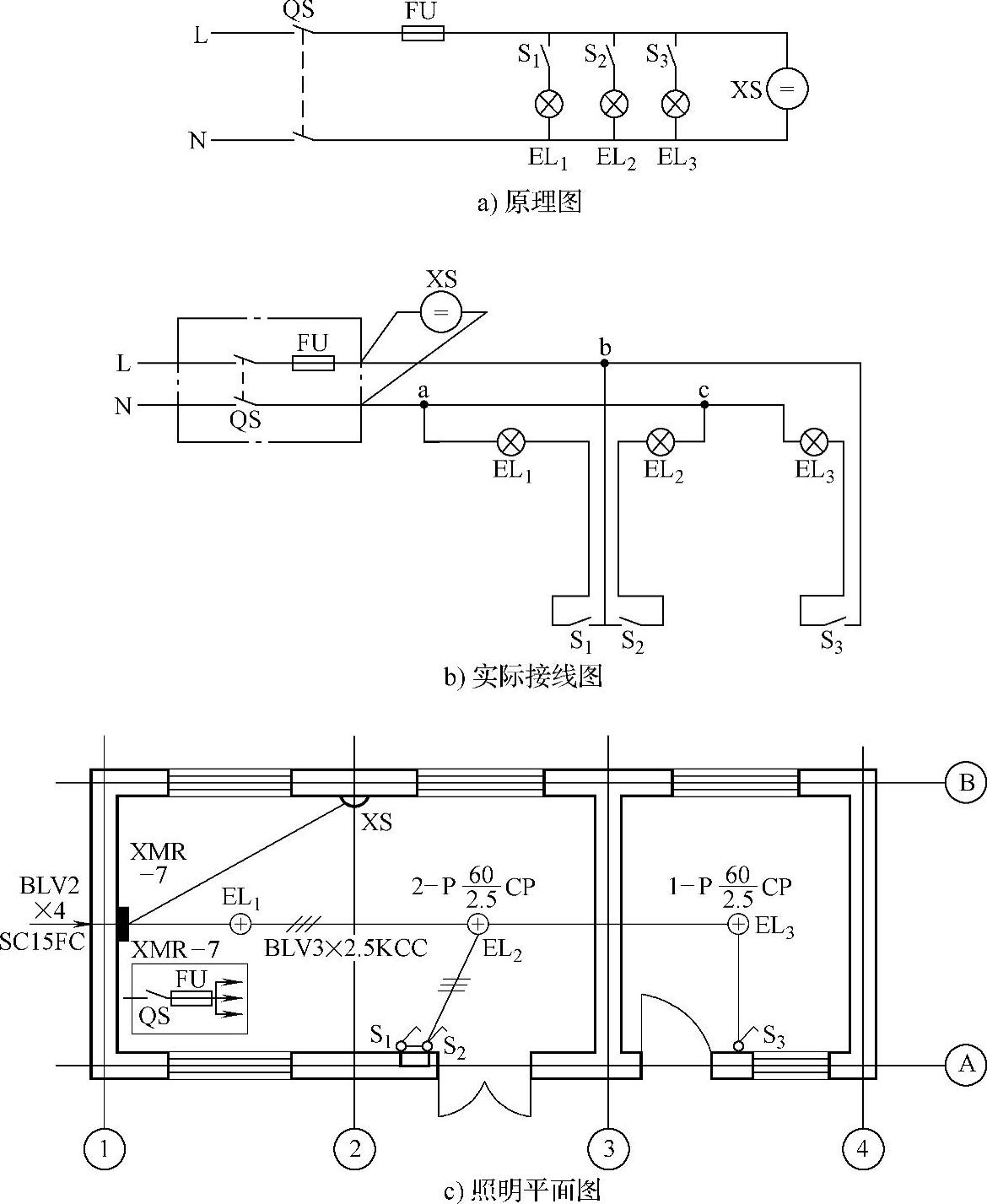

图1-15所示为某房间的照明线路。从图1-15a中可以看出，该电路采用单相电源供电，用双刀开关QS和熔断器FU控制和保护照明电路，并将QS和FU装于配电箱中。由于配电箱和灯具EL₁～EL₃、开关S₁～S₃和插座XS等安装地点不同，在图1-15a中反映不出来，所以实际接线图如图1-15b所示，照明平面图用图1-15c来表示，照明平面图能反映照明线路的全部真实情况，电气工人可以按照图1-15c进行施工。

图1-15 某房间的照明线路

图1-15c左侧箭头表示进户线的方向，上面标注的“BLV2×4SC15FC”表示进户线是“2”根截面面积为“4”mm²的“塑料铝线”BLV，穿“钢管”SC从外部埋“地”“暗”FC敷设穿墙进入室内配电箱，钢管管径为“15”mm。

同理可知，“BLV3×2.5KCC”表示3根塑料铝线，单根截面面积为2.5mm²，用瓷绝缘子（瓷瓶或瓷柱）沿顶棚暗敷设。没有标文字和符号的导线，其数量为两根，其型号及敷设方式等同本房间的其他导线一样。

配电箱的型号为XMR-7，此型号配电箱的具体尺寸宽×高×厚为270mm×290mm×120mm。因为按规定暗装配电盘底口距地1.4m，所以图上没有标注安装高度。箱内电气系统图已画在图1-15c上。

灯具上标注的“P”表示在本房间内有“2”盏相同的灯具，灯具类型为普通吊灯P，每盏灯具上有“60”W白炽灯泡一个，安装高度为“2.5”m，用自在器CP吊于室内。(www.daowen.com)

各灯采用拉线开关控制，按规定安装在进门一侧，手容易碰到的地方，安装高度在照明平面图中一般是不标注的。施工者可依据《电气装置安装工程施工及验收规范》进行安装。即拉线开关一般安装在距地为2～3m、距门框为0.15～0.20m处，且拉线出口向下；其他各种开关的安装一般为距地1.3m、距门框为0.15～0.20m。

明装插座的安装高度一般为距地1.3m，在托儿所、小学校等不应低于1.8m。暗插座一般距地不低于0.3m。

综上所述，只要有了照明平面图，就可以进行施工，不用再画原理图和实际接线图。应该指出，在线路敷设中，尤其是穿管配线中，应避免中间接头或分接头。如图1-15b中的a、b、c等处，应将这些接头放在就近的灯头盒、开关盒或其他电器的接线端子上，如图1-16所示。这样，有些导线的根数要增加，如大房间去两个拉线开关处的导线变成4根。所以，同一房间由于敷设方式不同，其照明平面图不完全一样。

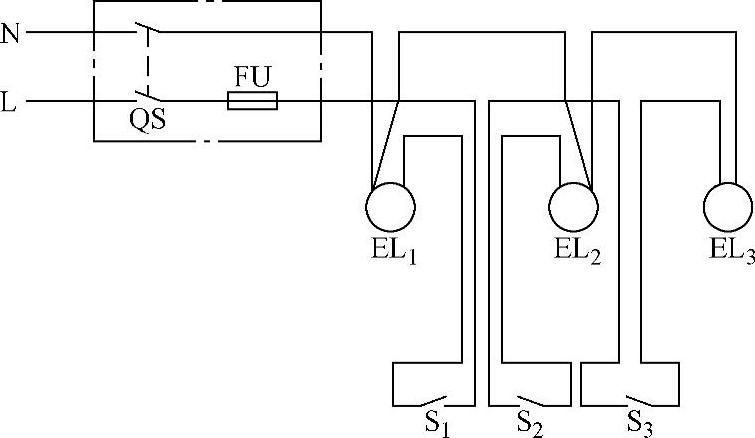

图1-16 无中间接头的照明线路实际安装图
