要正确绘制和阅读电气原理图，除了应遵循绘制电气原理图的一般原则外，还应遵守以下的规定：

1）为了便于检修线路和方便阅读，应将整张图样划分成若干区域，简称图区。图区编号一般用阿拉伯数字写在图样下部的方框内，如图1-12所示。

2）图中每个电路在生产机械操作中的用途，必须用文字标明在用途栏内，用途栏一般以方框形式放在图面的上部，如图1-12所示。

3）原理图中的接触器、继电器的线圈与受其控制的触头的从属关系应按以下方法标记：

① 在每个接触器线圈的文字符号（如KM）的下面画两条竖直线，分成左、中、右三栏，把受其控制而动作的触头所处的图区号，按表1-2规定的内容填上。对备而未用的触头，在相应的栏中用记号“×”标出。

表1-2 接触器线圈符号下的数字标志

(www.daowen.com)

② 在每个继电器线圈的文字符号（如KT）的下面画一条竖直线，分成左、右两栏，把受其控制而动作的触头所处的图区号，按表1-3规定的内容填上，同样，对备而未用的触头，在相应的栏中用记号“×”标出。

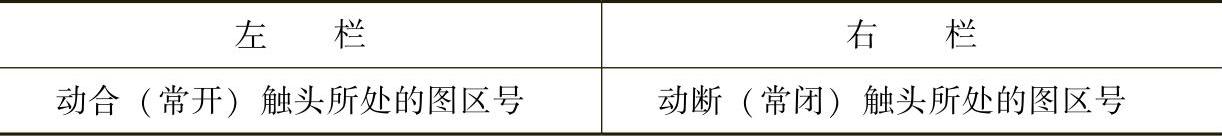

表1-3 继电器线圈符号下的数字标志

③ 原理图中每个触头的文字符号下面表示的数字为动作它的线圈所处的图区号。

例如在图1-12中，接触器KM1线圈下面竖线的左边（左栏中）有三个2，表示在2号图区有它的三副主触头；在第二条竖线左边（中栏中）有一个5和一个“×”，则表示该接触器共有两副动合（常开）触头，其中一副在5号图区，而另一副未用；在第二条竖线右边（右栏中）有一个6和一个“×”，则表示该接触器共有两副动断（常闭）触头，其中一副在6号图区，而另一副未用；在触头KM1下面有一个5，表示它的线圈在5号图区。
