数字技术已经发展到电视包装行业，特别是在线包装，为从后期组装到全数字动画、虚拟环境或远程模拟的一切提供可靠的支持。从真实初始场景中的简单特效到新软件的更新；从简单的情景再现到震撼的全面的虚拟视觉特效，所有数字技术所能做的就是实现电视包装的无限延伸。近年来，触摸屏应用、模型管理系统、实时在线工程和交互式编辑网络等新技术得到了广泛应用。掌握最新技术已成为电视从业者的必要条件，同时也成为主要技术平台的宠儿，其技术在一定程度上影响了当前电视在线包装的发展。

（一）在线包装概述

1.在线包装的定义

在了解在线包装的过程中，首先要对在线包装的定义进行解释和说明。所谓的在线包装指的就是在节目的播出过程中，这一过程包括但不限于演播、转播及播出空间，结合、渲染以及播出相应的节目包装内容，内容包括文字、资讯以及节目模板等，最终实现一种集多重功能于一身的更具三维立体场景的在线节目包装系统。这里的多功能包括但不限于实时渲染播出、时间线及数据库的多方面处理以及视频的实时呈现等内容。

通常情况下，传统的电视节目包装很难一步到位，大多需要单独的后期制作甚至是在机房包装后再进行录制或直播。而在线包装则省去了很多步骤，它在形象识别和应用标准的规范下，利用应用虚拟合成等即时技术方法在包装模板中制作实时图形字幕，这对电视节目的播出来说起到了很大的促进作用。与此同时，在线包装还可以根据节目具体的内容播出需要制作符合节目要求的视觉效果，这对于获取消费者来说，无疑是更具成效的。

与传统的电视包装相比，在线包装在节省人力、物力以及时间和成本方面起到了很大的作用，在提升节目效率的同时也很大程度上提升了电视节目的质量。一定程度上讲，在线包装之所以会迎来高速发展，一个重要因素就是信息技术的突飞猛进，这对于电视传媒行业来说，既是一种挑战也是一种机遇，为了迎合欣赏水平不断提升的观众而积极调整电视节目的发展方向。

在线图文包装系统是一整套新型电视图文制播的技术平台，为电视节目视觉效果的创意提升提供了全新的解决方案。这套平台采用突破性的创新技术结合稳定的成熟技术，兼容并突破传统的电视图文技术理念，同时支持图文包装、日常字幕和虚拟演播室等多方面应用，支持面向标清至高清过渡期间的技术需求，真正满足今后一段时期电视传媒领域的发展需要，而如今高清数字节目也已成为广播电视行业发展的一个新的方向。

2.在线包装与整体包装的关系

在电视整体包装工作流程中，在线包装是整体应用设计实施的重要环节，是“在播包装”的一部分，强调的是数据处理的速度和信息传达的深度，利用预先精心设计的模板来调度和解析变化的数据信息。在线包装和整体包装出于同一目的，是对电视频道品牌形象的建立和维护，是按照整体包装规范下的形象识别与应用标准和规范，将整体形象进行一系列的外在形式的规范和强化。在线包装注重数据和图表的使用，并通过卡通、电脑动画、虚拟环境等手段让节目变得鲜活、生动、时尚。这些技术的实现往往需要专家型的主持人、专职的在线包装技术人员、数据库管理员、数据分析员等。在线包装系统除了在线制播技术，还离不开在线设计维护、离线包装等，它们在品牌理念的统领下发挥着各自的功能。

（二）在线图文包装的技术特点

包装中大量使用的数字软件，主要划分为三种：平面设计软件、二维/三维动画软件以及后期合成和渲染软件。而在线包装的在线实现主要依赖于预先完成的模板制作和大量的外部数据处理，需要人工智能和自动控制技术的引入，形成标准化的播出服务。在线包装实施之前要经过细致可靠的模板质量检测和视频、音频检测，以保证系统的完整性和可用性，确保播出安全。

在线包装系统为电视节目包装提供了多种应用解决方案，可以应用于演播室，提供多视窗连线、多媒体信息包装、虚拟图文、背景大屏等，也可以应用于播出机房，提供多频道的整体频道包装解决方案，实现节目导视、各类资讯的在线播出；同时以其强大的场景制作能力，同样适应于后期机房，完成一些事件模拟、三维地图等场景的制作，满足后期的节目包装制作需求。

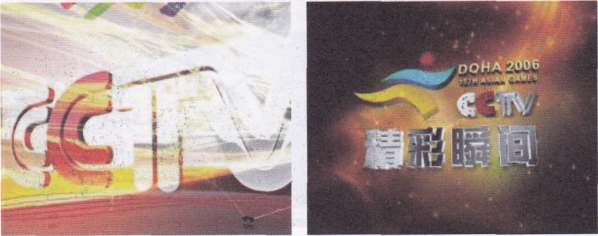

在线包装技术在节目实施过程中，实现了快捷、统一、低成本、高质量的特色，这与其强大的技术特点密不可分。如图5-1-15所示即为中央电视台的在线包装。

（a）在线包装在2009年全运会节目中的应用　（b）在线包装在2006年多哈亚运会中的应用
图5-1-15　中央电视台在线包装

1.强大的三维实时渲染能力

在线图文包装系统在制作模板的过程中，突破传统字幕机二维创作空间的局限，实现真正意义上的三维创作。由于引入了真三维动态空间，可以通过四视图操作完成三维物件、光效、特技、动态材质的创建和添加以及相关运动的实时渲染。还通过文字、图片、动画、视频、Flash等多种表现形式全面提升节目的视觉效果。在模板的制作过程中可以充分发挥栏目包装设计人员的想象空间，创作出充分体现栏目特点的包装效果。在线包装系统在支持三维创作的基础上，能够做到对三维场景的实时渲染功能。

在保证三维图形质量的前提下，系统以极高的效率保证渲染的实时性，没有预先渲染，完全满足外部实时控制的需要，使在线图文包装系统具有强大的兼容性。并可以支持当前市场上流行的大多数文件格式，同时还支持各种高清、标清画面的实时输出。并且，渲染和制作平台在支持三维在线及后期图形包装的同时，也是虚拟演播室系统的构建平台，使虚拟演播室系统可以同时具备字幕图形包装的技术能力。这标志着国内在线图文包装系统的技术水平达到世界领先水平。

2.多层次、多任务实时处理能力

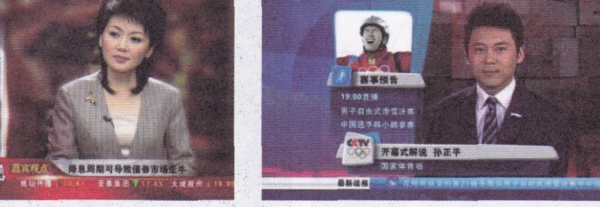

在电视节目的包装工作中，经常要求多层画面可以同时出现在屏幕上，多个播出任务同时进行，产生分布或者叠加装饰的效果，实现多种信息的同时展示。比如，同时播控屏幕上常见的现场信号与演播室信号的互联互动、栏目角标、标题、天气、人名条、唱词、滚动播出文字信息，以及各种形式的三维动态图表等（图5-1-16）。

（a）中央电视台电视节目《理财吧》　　（b）中央电视台2010年温哥华冬奥会
图5-1-16　多层次处理电视节目

以往电视包装系统中的普通字幕机主要在二维空间操作，只能处理平面的字幕、图片等，无法处理三维物体、动画序列、输入活动视频和视频文件，即使某些字幕机能够处理以上的部分物件，也无法无缝地融合到场景中，只能以简单的层的关系进行叠加，无法实现三维效果。而在线系统在全三维空间中，不仅处理三维物体，同时以各种纹理贴图方式处理字幕、图像、图像动画序列、输入活动视频和视频文件回放，使它们作为三维场景中的纹理贴图无缝融入其中，从而展现各种三维图形效果，提供丰富、高质量的字幕和图形效果。作为高端包装功能的一部分，它以更佳的字幕效果完整支持唱词、底拉、滚屏等字幕功能。并且在线包装系统可以在多时间线之间相互配合，轻松完成复杂场景的制作，实现复杂的时序控制，满足播出过程中根据实际情况产生的随机场景无缝切换的要求，适合新闻节目发布大量信息的需求。多时间线处理技术完全打破传统包装软件一个时间线制作动画、顺序播出的定式逻辑，使图文包装软件的功能进入一个新时代。

3.强大的数据库支持

数据库技术在在线图文系统的应用中占有非常重要的地位，在新闻、财经、天气、资讯节目和体育项目尤其是大型综合运动会的转播中的作用和需求十分明显（图5-1-17）。应用系统采用通用插件式框架和专项定制开发相结合的技术方式，支持与各种数据来源的数据实时对接。使节目包装样式在丰富多样的同时实时完成数据信息的发布播出，并及时完成节目数据更新的需求。

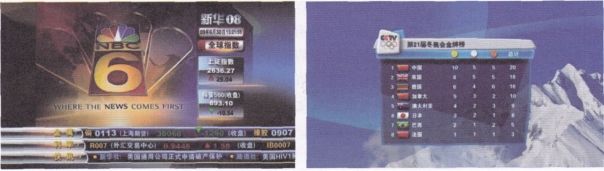

（a）财经类节目　　　　　　　　　　　　（b）体育报道
图5-1-17　数据库以插件形式参与节目制作(www.daowen.com)

外部数据处理后，通过数据库的调取，直接运用于节目包装中，各司其职的环节也分担了以往包装人员的既要注重包装形式又要兼顾播出内容的播出风险。

4.视频实时输入功能

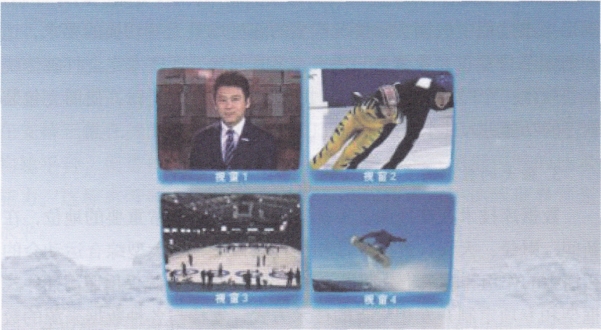

在线包装系统通常都支持两路以上的高清或标清视频输入的实时功能，这也是直播类节目应用中的一个非常重要的功能（图5-1-18）。视频功能使电视节目突破时空的局限，在节目形式和内容的表现手法上提供更多的手段。通过模板制作时的设计，可以与背景或前景图形完美贴合，使得屏幕内容丰富自然。节目中镜头衔接过渡更平滑，给观众提供更多、更清晰的画面信息和资讯信息。并且支持多种视频格式，包括AVI、WMV、MPG、MOV及MP4等。

图5-1-18　某直播类节目

5.系统化的工作流程

在线包装系统具有系统化的工作流程，提供完整的涵盖制作、播出和模板管理功能的软件包。先期模板制作好后，播控系统只需替换模板内容，并按节目串联单进行顺序排列，播出时在线调用即可播出。在这个系统化流程中，不同岗位分工明确、协作配合共同完成图文的制作播出工作。

（三）在线包装系统的实际应用

在线包装系统广泛应用于当今的电视节目制作，该技术的主要应用体现在在线图文包装，财经资讯、新闻专题、天气预报、体育报道等几大主要节目类型中常能看到图文包装系统构建的丰富的画面内容。

1.财经资讯类

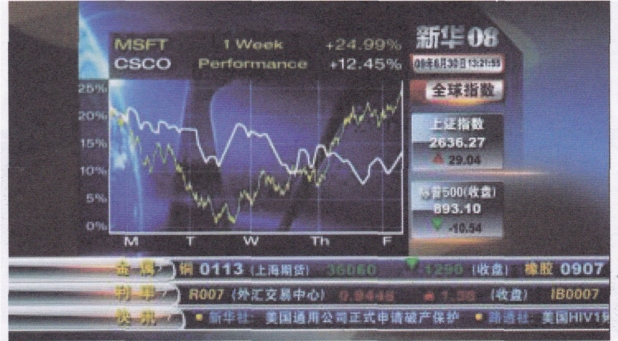

财经资讯类节目对数据、图文的需求较大，要求多模板与多元素的灵活调用和实时并行播出，而且要求多行滚动字幕的内容更新快捷、灵活，例如需要直接从互联网获取股市数据等（图5-1-19）。

图5-1-19　财经资讯类节目

2.新闻专题类

新闻专题节目包括播报类、对话类、评论类等，这类节目时效性相当强，必须在短时间内完成制作，这就提出了字幕模板化功能的要求。从新闻类节目发展趋势看，它已不仅仅利用图像、声音来传递新闻，还利用统计图表、多行滚动字幕等手段进行实时新闻报道，并以全新的播报方式构建主持人与观众之间的互动。大屏幕背景墙的运用就是一个全新的展现方式。

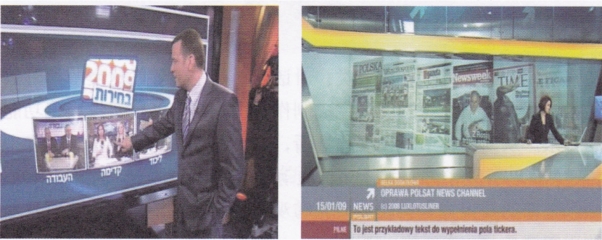

以往布置在演播室的背景大屏幕，一般是播放预先渲染好的一段动画，播出形式比较单一，无法与节目内容相呼应。在线系统的Video Wall为大屏幕的播出提供了全新的展现方式，带给观众极具新意的视觉体验。在线系统强大的实时渲染能力，可以确保在节目直播过程中将想表现的任何三维场景以超清画质输出到大屏幕上，包括视窗连线、数据分析、背景资料等（图5-1-20）。它成为节目中配合主持人的利器，只需简单的触控即可实现对图文包装场景的大屏幕控制播出，提升了节目的互动性，也给予主持人更灵活的操作空间，新颖的播报方式可以有效地提高收视率。

图5-1-20　Video Wall在新闻专题类节目中的应用

3.天气预报类

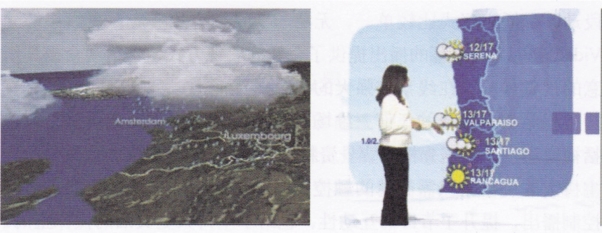

天气预报类节目要求体现气象预报符号的三维化创意表现及相应的制作模块，根据当日数据直接在地图或地形表面生成日常气象预报。在线包装中的天气预报制作模块能够将气象数据实时生成为直观的二维和三维图形效果，可以通过虚拟摄像机的运动来实时进行三维地形上的气候情况变化，俯瞰各种阴晴雨雪气象状况（图5-1-21）。通过触摸屏，气象播报员还可以与三维场景进行实时互动，使气象播报更直观。

图5-1-21　天气预报类节目

4.体育报道类

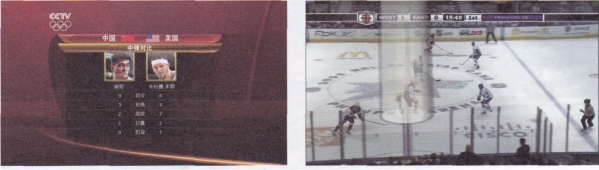

体育报道类节目（图5-1-22）中字幕的应用对图文要求较高，图文包装需要采用动感更强、三维效果突出、方式灵活的形式；同时要求各种模板能够连接到数据库中，从赛事信息的数据库中获取最新数据以进行实时播出。

（a）篮球比赛对阵名单　　　　　　　　　　（b）场上赛事分析
图5-1-22　体育报道类节目
