柱下条形基础一般采用倒T形截面，由肋梁和翼板组成。为了调整不均匀沉降增大抗弯刚度，肋梁高不宜太小，一般取柱距的1/8～1/4（通常取不小于柱距的1/6），并应满足受剪承载力计算的要求，条形基础端部沿纵向两端边柱外伸，外伸长度一般取边跨跨距的0.25～0.30倍。

图3.25　现浇柱与条形基础交接处平面尺寸

柱下条形基础的构造，应满足《建筑地基基础设计规范》（GB50007—2002）8.3.1条的规定，除满足扩展基础的相关要求外，尚应符合下列规定。

（1）柱下条形基础梁的截面高度宜为柱距的1/8～1/4。翼板厚度不应小于200mm，当翼板厚度大于250mm时，宜采用变厚度翼板，其坡度不宜大于1∶3。

（2）条形基础的端部宜向外伸出，其长度宜为第一跨距的0.25倍。

（3）现浇柱与条形基础梁的交接处，其平尺寸不应小于图3.25、图3.26的规定。

(www.daowen.com)

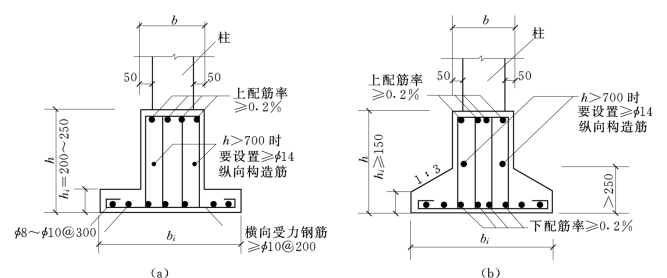

图3.26　条形基础横断面构造图

（4）条形基础梁顶部和底部的纵向钢筋除满足计算要求外，顶部钢筋按计算配筋全部贯通，通长底部钢筋不应小于底部受力钢筋截面总面积的1/3，如图3.27所示。

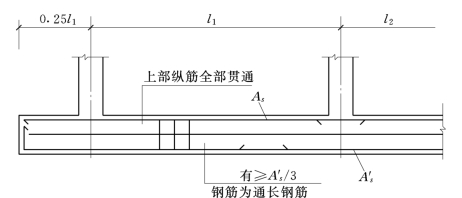

图3.27　条形基础纵剖面配筋构造图

（5）柱下条形基础的混凝土强度等级，不应低于C20。

（6）对柱下交叉条形基础，交点上的柱荷载，可按交叉梁的刚度或变形协调的要求，进行分配并分别计算。

肋梁中受力钢筋直径不小于10mm。梁肋高h＞700mm时，应在肋高的中部两侧配置不小于14mm的纵向构造钢筋，其上下间距为300～400mm。翼板中受力钢筋直径不小于8mm，间距100～200mm。当翼板的悬伸长度大于750mm时，翼板受力钢筋中有1/2可在距翼板边为悬伸长度的1/2～20倍钢筋直径的范围内切断。箍筋应作为封闭式，其直径不小于8mm。当肋宽b≤350mm时采用双肢箍；当350mm＜b≤800mm时用四肢箍；当b＞800mm时则用六肢箍。在梁的中间0.4L（L为梁跨）范围内，箍筋间距可适当放大。
