1.屋架高度及杆件截面尺寸

屋架是桁架结构，杆件主要受轴向拉力和压力作用，在跨度大的情况下受力比梁合理，能充分发挥材料性能。屋架高度同跨度有关，常为跨度的1/10～1/6；上弦为压杆，节间距较小，一般为3m，下弦拉杆，节间距可达4.5～6m；上弦杆截面宽≥200mm，截面高≥180mm，下弦杆截面宽200mm，截面高≥140mm，腹杆截面≥100mm×100mm；长细比受拉杆不大于40，受压杆不大于35。

2.屋架的荷载及组合

屋架上作用的荷载有恒载和活载。

恒载：屋面面层、屋面板（嵌缝）、屋架（天窗架）、屋盖支撑等自重。

活载：屋面活荷载、雪荷载、屋面积灰荷载、悬挂吊车荷载等。

屋面上的荷载不会同时作用在屋面上，荷载的组合形式有多种，从安全的角度考虑，应找出最不利的荷载组合，一般考虑图2.37中的几种。

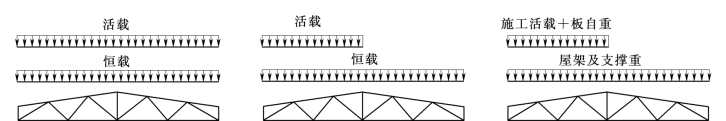

图2.37　屋架荷载组合

3.计算简图和内力计算

钢筋混凝土屋架是一个高次超静定桁架。为简化计算，采用以下方法计算内力。

（1）上弦杆弯矩按节点为固定铰的连续梁计算，此时外荷载作用在上弦杆上。

（2）所有杆的轴力（包括上弦杆）按铰接桁架计算，此时外荷载集中作用在上弦节点上。

将上述两个内力图叠加，得屋架杆件的内力图。上弦杆有弯矩及轴力，是一个偏心受压构件，下弦杆和腹杆仅有轴力，为轴压或轴拉构件。

由于屋架的各节点并非铰接，因而屋架杆件在杆端有节点约束力存在，杆端不能自由转动。当屋架受到荷载作用后，跨中产生挠度，引起节点处的杆件夹角发生变化，从而引起杆端弯矩，此弯矩被称为次弯矩。由于此弯矩难以准确计算，且数值不大，一般可忽略，也可将计算出的杆件配筋数量放大5%～15%。图2.38为屋架计算简图。

4.截面设计及构造(www.daowen.com)

压杆计算长度，上弦杆：在屋架平面内取节间距离；在屋架平面外，当屋盖采用大型屋面板时，取3.0m；当屋盖为有檩体系时，取支撑间距离。受压腹杆：屋架平面内，取0.8l；屋架平面外，取1.0l。

上弦杆按轴压或偏心受压构件设计计算，受压腹杆按轴心受压构件设计计算，下弦杆和受拉腹杆按轴心受拉构件设计计算。

5.屋架节点构造

屋架节点详图如图2.39所示。

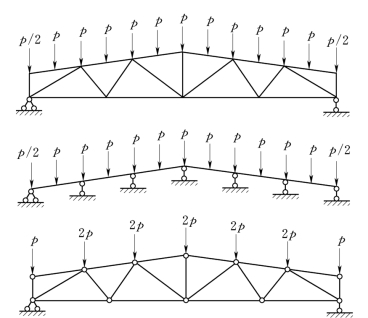

图2.38　屋架计算简图

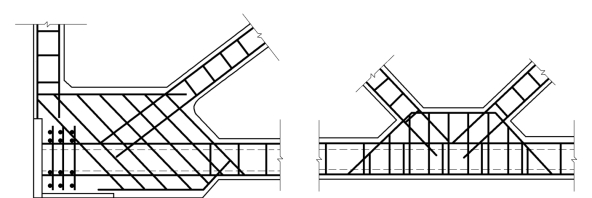

图2.39　屋架节点详图

6.屋架扶直吊装验算

屋架为预制构件，需要进行扶直及吊装验算。图2.40为屋架扶直吊装计算简图。

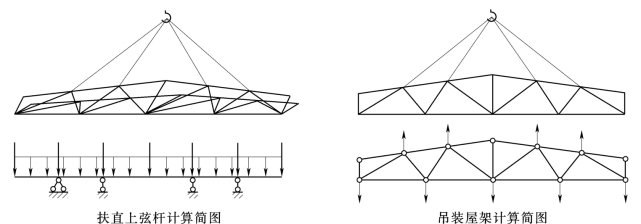

图2.40　屋架扶直吊装计算简图

（1）扶直验算。屋架通常在工地现场平放预制，在制作养护完成后，需先将屋架扶直，此时屋架上弦杆受均布荷载和集中荷载作用，均布荷载主要是上弦杆自重，节点集中荷载考虑腹杆一半重量，两者均需考虑动力系数1.5。

（2）吊装验算。此时屋架自重均布于长度，同时考虑动力系数1.5。
