单层厂房结构采用了大量的预制构件，构件间的连接多采用预埋钢板焊接，焊接点一般不能承担弯矩，这就造成了连接后的构件稳定性相对比较差。为了加强厂房的整体稳定性，需要在厂房内部设置支撑系统。支撑系统主要分为两种：使屋盖保持整体稳定性的屋盖支撑和协助厂房纵向传力的柱间支撑。如图2.7所示。支撑杆主要由角钢制作，杆件只能受拉力，而不能受压，因此常由一对相交杆件组成。

1.屋盖支撑

厂房屋盖支撑布置如图2.8所示。

屋架上弦横向水平支撑：保证屋架上弦侧向稳定，作为山墙抗风柱上端支座。常设在厂房温度区段的第一和第二柱间。当厂房采用大型屋面板且三点焊接时，可不设。

屋架下弦横向水平支撑：当屋架下弦有悬挂吊车或山墙抗风柱与屋架下弦相连时设置，以增加下弦杆平面外稳定。

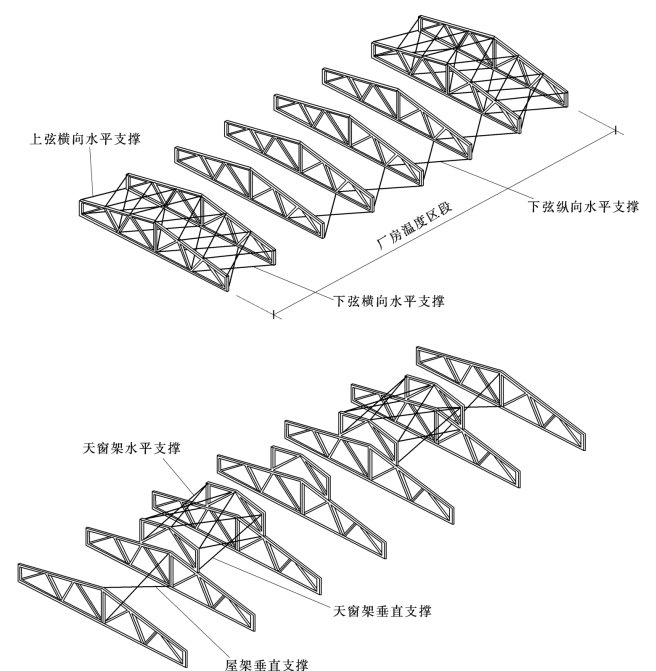

图2.7　厂房屋盖支撑

屋架下弦纵向水平支撑：当有托架时设置，将作用在柱顶的横向水平荷载传给相邻的排架柱。

屋架垂直支撑和水平系杆：系杆就是钢筋混凝土杆件，能承受压力。两者共同工作，防止屋架倾覆及下弦失稳。常设屋架中部一道或对称两道，垂直支撑常设在温度区段第一柱和第二柱间，其余柱间用通长系杆。

天窗架支撑：有上弦水平支撑和垂直支撑两种形式，天窗架支撑主要用于保证屋架上弦的平面外稳定，把端壁风荷载传给屋架。

2.柱间支撑(www.daowen.com)

柱间支撑布置如图2.9所示。作用主要是增强厂房的纵向刚度和稳定性。对有吊车厂房，分为上柱柱间支撑和下柱柱间支撑。

上柱柱间支撑：位于吊车梁上部，设在厂房温度区段中部及两端。将屋架传来的纵向水平荷载及时传到吊车梁位置处。

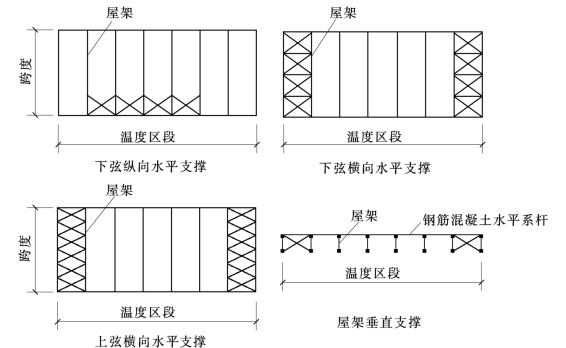

图2.8　厂房屋盖支撑布置

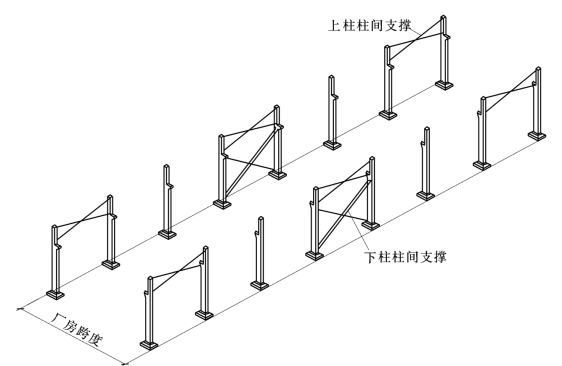

图2.9　柱间支撑

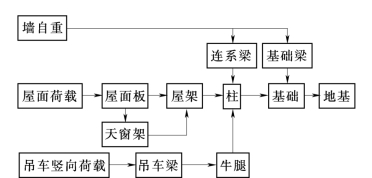

图2.10　竖向荷载传递路径

下柱柱间支撑：位于吊车梁下部，仅设在温度段中部，同上柱柱间支撑在同一柱间，防止由于温度变化而引起端部排架柱内的弯曲应力。将吊车梁上传递的纵向水平荷载直接传给基础，对纵向平面排架的刚度起重要作用，大大减小了纵向平面排架内的弯矩。
