1.厂房的平面
厂房的平面设计也就是厂房的柱网尺寸设计,单层厂房的柱网主要确定厂房跨度和柱距,跨度就是厂房的横向定位轴线间距离,按厂房建筑模数标准,采用9m、12m、15m、18m、21m、24m、30m、36m,柱距是横向排架的间距,常采用6m,也有9m、12m。在此要注意的是,厂房的定位轴线位于柱外侧,墙体内侧,而不是在墙的中心线上。厂房平面图如图2.5所示。
图2.5 厂房平面图(尺寸单位:mm)
2.厂房的剖面
厂房剖面设计就是确定厂房空间的大小,也就是确定厂房的柱顶标高和厂房排架柱上牛腿面的高度,通常根据厂房生产工艺流程确定。图2.6为单层厂房剖面图。
柱顶标高=吊车轨顶标高(由工艺人员定)+轨顶至小车顶面高度(查吊车产品目录)+安全空隙(不小于220mm)
上柱高度=吊车梁高+轨道高+轨顶至小车顶面高度+安全空隙牛腿面标高=柱顶标高-上柱高度
下柱高度=牛腿面标高-基础顶面标高(www.daowen.com)
当上述数值不为整数时,尽量取整且为300mm的倍数。轨道中心线至纵向定位轴线距离750mm,当吊车吨位≥75t时,采用1000mm。吊车桥架外缘离上柱边缘距离≥80mm,当吊车吨位≥50t时,应≥100mm。

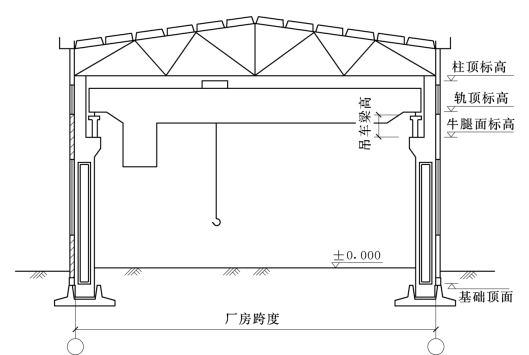

图2.6 单层厂房剖面
3.厂房的变形缝
伸缩缝:考虑混凝土材料的热胀冷缩,由于屋面上的温度变化大于厂房基础部分的温度变化,从而使得温度变化会造成厂房构件内部产生温度应力。伸缩缝在厂房横向设置,采用双柱、双屋架,柱内缩50mm,基础顶面以上全部分开。温度区段的长度(伸缩缝之间的距离)见附录4。
沉降缝:当厂房相邻部分高度相差大或地基不均匀时,需设置沉降缝,防止厂房局部区块沉降不均匀而将墙体拉裂。沉降缝将厂房从基础底面开始向上全部分开,就相当于两个各自独立的建筑物。
抗震缝:避免地震时厂房高度或刚度不同的各部分由于自振频率不同而产生相互碰撞。抗震缝设置应有足够的宽度,地震区设置伸缩缝、沉降缝时宽度应满足抗震缝要求。
