混凝土结构设计:单向板与双向板

时间:2023-09-30 理论教育 版权反馈
【摘要】:按照受力特点,混凝土楼屋盖梁板结构中四边支承的板可分为单向板和双向板两类。只在一个方向弯曲或者主要在一个方向弯曲的板,即主要在一个方向受力的板,称为单向板;在两个方向弯曲,且不能忽略任一方向弯曲的板,即纵横两个方向的受力都不能忽略的板,称为双向板。单向板的计算方法与梁相同,故又称梁式板,一般包括以下三种情况:①悬臂板;②对边支承板;③主要在一个方向受力的四边支承板。

混凝土结构设计:单向板与双向板

按照受力特点,混凝土楼屋盖梁板结构中四边支承的板可分为单向板和双向板两类。只在一个方向弯曲或者主要在一个方向弯曲的板,即主要在一个方向受力的板,称为单向板;在两个方向弯曲,且不能忽略任一方向弯曲的板,即纵横两个方向的受力都不能忽略的板,称为双向板。

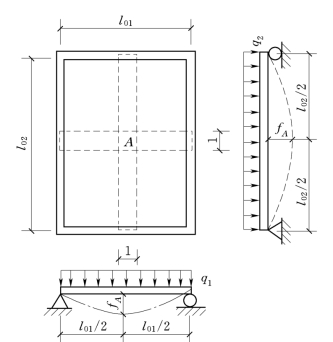

图1.2 四边支承板的荷载传递

在如图1.2所示的承受竖向均布荷载q的四边简支矩形板中,l02、l01分别为其长、短跨方向的计算跨度,现在来研究荷载q在长、短跨方向的传递情况。取出跨度中点两个相互垂直的宽度为1m的板带来分析,设沿短跨(l01)方向传递的荷载为q1,沿长跨(l02)方向传递的荷载为q2,则q=q1+q2。当不计相邻板对它们的影响时,两条板带的受力如同简支梁,由跨度中心点A处挠度fA相等的条件:, 可求得两个方向传递的荷载比值为:

故 q1 =η1q, q2 =η2q(www.daowen.com)

式中 η1、η2——短跨、长跨方向的荷载分配系数。

当l01/l02=3时,η1=0.988,η2=0.012。可见,尽管近似地忽略了相邻板的影响,但其受力特性也很显然,即当l01/l02≥3时,荷载主要沿短跨方向传递,可忽略荷载沿长跨方向的传递。因此在设计中,称l01/l02≥3的板为单向板,l01/l02≤2的板为双向板。对于2<l01/l02<3的板,宜按双向板计算;当按沿短跨方向受力的单向板计算时,应沿长跨方向布置足够数量的构造钢筋。

单向板的计算方法与梁相同,故又称梁式板,一般包括以下三种情况:①悬臂板;②对边支承板;③主要在一个方向受力的四边支承板。
