养护剂养护又称喷膜养护，是在结构构件表面喷涂或刷涂养护剂，溶液中水分挥发后，在混凝土表面上结成一层塑料薄膜，使混凝土表面与空气隔缝，阻止内部水分蒸发，而使水泥水化作用完成。养护剂养护结构构件不用浇水养护，节省人工和养护用水等优点，但28d龄期强度要偏低8%左右。适于表面面积大、不便浇水养护结构（如烟囱筒壁、间隔浇筑的构件等）的地面、路面、机场跑道或缺水地区使用。

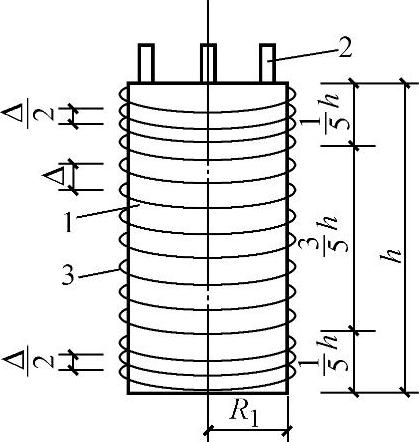

图5-42 电磁感应加热示意图

1—模板 2—钢筋 3—感应线圈

Δ—线圈的间距 h—感应线圈缠绕的高度

（1）常用养护剂

1）薄膜养护剂：薄膜养护剂是将基料溶解于溶剂或乳化剂中而制成的一种液状材料。根据配制方法不同，薄膜养护剂可分为溶剂型和乳化剂型两种。溶剂型比乳化剂型涂膜均匀，成膜快。缺点是溶剂挥发会散发出异味。乳化型成本低廉，但由于水分蒸发较慢，用于垂直面易产生流淌现象。将养护剂喷涂于混凝土表面，当溶剂挥发或乳化液裂化后，有10%～50%的固体物质残留于混凝土表面而形成一层不透水薄膜，从而使混凝土与空气隔离，水分被封闭在混凝土内。混凝土靠自身的水分进行水化作用，即可达到养护的目的。为了反射阳光并供直观检验涂膜的完整性起见，通常都在养护剂里掺入适量的白色或灰色短效染料。常用的薄膜养护剂有树脂型养护剂、油乳型养护剂、煤焦油养护剂和沥青养护剂几种。树脂型养护剂以树脂、清漆、干性油及其他防水性物质作基料，以高挥发性溶液作溶剂配制而成。一种是以粗苯作溶剂，过氯乙烯树脂9.5%，粗苯86%，苯二甲酸二丁酯4%，丙酮0.5%配制而成的。另一种是以溶剂油作溶剂，其中溶剂油为87.5%，过氯乙烯树脂为10%，苯二甲酸二丁酯为2.5%配制而成。

2）油乳型养护剂：油乳型养护剂以石蜡和熟亚麻油作基料，用水作乳化剂，用硬脂酸和三乙醇胺作稳定剂，其配方为石蜡12%，熟亚麻油20%，硬脂酸4%，三乙醇胺3%，水61%。硬脂酸和三乙醇胺的比例，视乳化液的稳定状况可稍作调整。

3）煤焦油养护剂：煤焦油养护剂是用溶剂将煤焦油稀释至适宜于喷涂的稠度即成。(www.daowen.com)

4）沥青型养护剂：沥青型养护剂是以沥青作基料，用水作乳化剂而制成。也可用溶剂制成。在炎热气温下使用时，应在涂刷养护剂3～4h后刷一道石灰水，否则由于表面吸热过大会使混凝土表面与内部温差过大而产生裂缝。

（2）薄膜养护剂使用要点

1）薄膜养护剂用人工涂刷或机械喷洒均可，但机械喷洒的涂膜均匀，操作速度快，尤其适宜大面积使用。

2）喷涂时间视环境条件和混凝土泌水情况而定，通常当混凝土表面无水渍，用手轻按无印痕时即可喷涂。

3）喷涂过早，会影响涂膜与混凝土表面的结合；喷涂过迟，养护剂易为混凝土表面的孔隙吸收而影响混凝土强度。

4）对模内的混凝土，拆模后应立即喷涂养护剂。如混凝土表面已明显干燥或失水严重，则应喷水使其湿润均匀，等表面游离水消失后方可喷涂养护剂。

5）对薄膜养护剂的技术要求是应无毒性，能粘附在混凝土表面，还应具有一定的弹性，能形成一层至少7d内不破裂的薄膜。

6）由于薄膜相当薄，隔热效能差，在炎夏使用时，为避免烈日暴晒应加盖覆盖层或遮蔽阳光。
