冬期施工时，投入混凝土搅拌机中各种原材料的温度往往不同。通过搅拌，必须使混凝土内温度均匀一致。因此，搅拌时间应比表5-43中的规定时间延长50%。

投入混凝土搅拌机中的骨料不得带有冰屑、雪团及冻块。否则，会影响混凝土中用水量的准确性和破坏水泥石与骨料之间的粘结。当水需加热时，还会消耗大量热能，降低混凝土的温度。

当需加热原材料以提高混凝土的温度时，应优先采用将水加热的方法。因为水的加热简便，且水的热容量大，其比热约为砂、石的4.5倍，故将水加热是最经济、最有效的方法。只有当加热水达不到所需的温度要求时，才可依次对砂、石进行加热。水泥不得直接加热，使用前，宜事先运入暖棚内存放。

水可在锅中或锅炉中加热，或直接通入蒸汽加热。骨料可用热炕、铁板、通汽蛇形管或直接通入蒸汽等方法加热。水及骨料的加热温度应根据混凝土搅拌后的最终温度要求，通过热工计算确定，其加热最高温度不得超过表5-47的规定。

表5-47 拌和水及骨料最高加热温度

当骨料不加热时，水可加热到100℃。但搅拌时，为防止水泥“假凝”，水泥不得与80℃以上的水直接接触。因此，投料时，应先投入骨料和已加热的水，稍加搅拌后，再投入水泥。

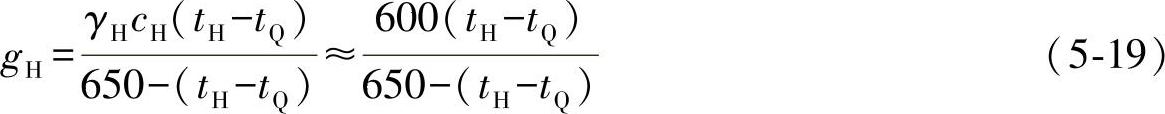

采用蒸汽加热时，蒸汽与冷的混凝土材料接触后放出热量，本身凝结为水。混凝土要求升高的温度越高，凝结水也越多。该部分水应该作为混凝土搅拌用水量的一部分来考虑。搅拌1m³混凝土所产生的凝结水可按下式近似地计算：(www.daowen.com)

式中 g_H——每立方米混凝土所产生的冷凝水（kg）；

γ_H——混凝土的密度（一般取2400kg/m³）；

c_H——混凝土的比热容（一般取1046.7J/kg·℃）；

t_H——混凝土搅拌完毕出料时的温度（℃）；

t_Q——搅拌混凝土时的室外气温（℃）；

（t_H-t_Q）——每千克热蒸汽凝结为水时所放出的热量（kcal/kg）。
