（1）抗渗混凝土

1）抗渗混凝土的原材料应符合下列规定：

①水泥宜采用普通硅酸盐水泥。

②粗骨料宜采用连续级配，其最大公称粒径不宜大于40.0mm，含泥量不得大于1.0%，泥块含量不得大于0.5%。

③细骨料宜采用中砂，含泥量不得大于3.0%，泥块含量不得大于1.0%。

④抗渗混凝土宜掺用外加剂和矿物掺合料，粉煤灰等级应为Ⅰ级或Ⅱ级。

2）抗渗混凝土配合比应符合下列规定：

①最大水胶比应符合表5-38的规定。

②每立方米混凝土中的胶凝材料用量不宜小于320kg。

③砂率宜为35%～45%。

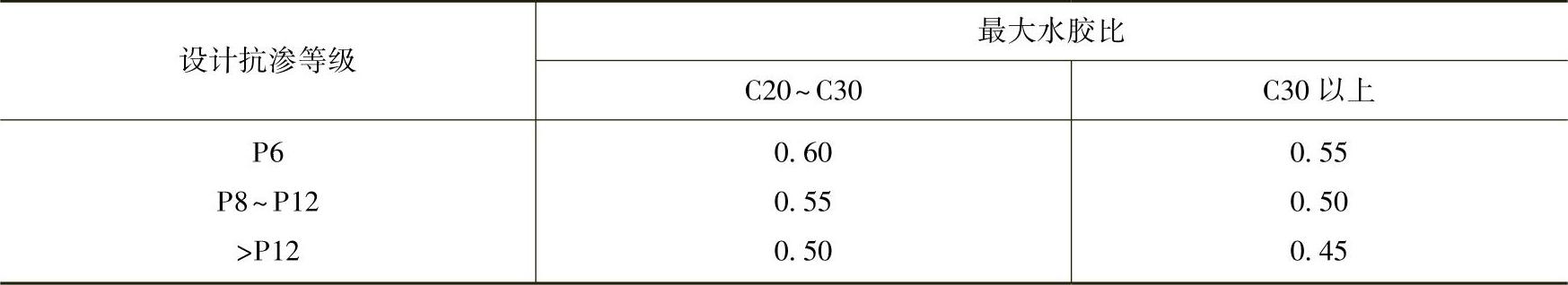

表5-38 抗渗混凝土最大水胶比

3）配合比设计中混凝土抗渗技术要求应符合下列规定：

①配制抗渗混凝土要求的抗渗水压值应比设计值提高0.2MPa。

②抗渗试验结果应满足下式要求：

式中 P_t——6个试件中不少于4个未出现渗水时的最大水压值（MPa）；

P——设计要求的抗渗等级值。

4）掺用引气剂或引气型外加剂的抗渗混凝土，应进行含气量试验，含气量宜控制在3.0%～5.0%。

（2）抗冻混凝土

1）抗冻混凝土所用原材料应符合以下规定：

①水泥应采用硅酸盐水泥或普通硅酸盐水泥。

②粗骨料宜选用连续级配，其含泥量不得大于1.0%，泥块含量不得大于0.5%。(www.daowen.com)

③细骨料含泥量不得大于3.0%，泥块含量不得大于1.0%。

④粗、细骨料均应进行坚固性试验，并应符合现行行业标准《普通混凝土用砂、石质量及检验方法标准》（JGJ 52—2006）的规定。

⑤抗冻等级不小于F100的抗冻混凝土宜掺用引气剂。

⑥在钢筋混凝土和预应力混凝土中不得掺用含有氯盐的防冻剂；在预应力混凝土中不得掺用含有亚硝酸盐或碳酸盐的防冻剂。

2）抗冻混凝土配合比应符合下列规定：

①最大水胶比和最小胶凝材料用量应符合表5-39的规定。

②复合矿物掺合料掺量宜符合表5-40的规定；其他矿物掺合料掺量宜符合表5-41的规定。

③掺用引气剂的混凝土最小含气量表5-42的规定。

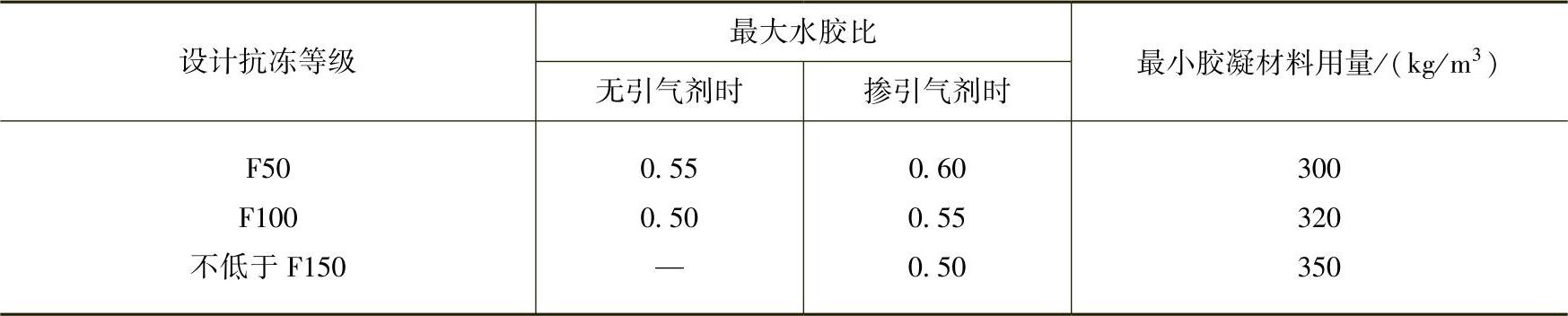

表5-39 最大水胶比和最小胶凝材料用量

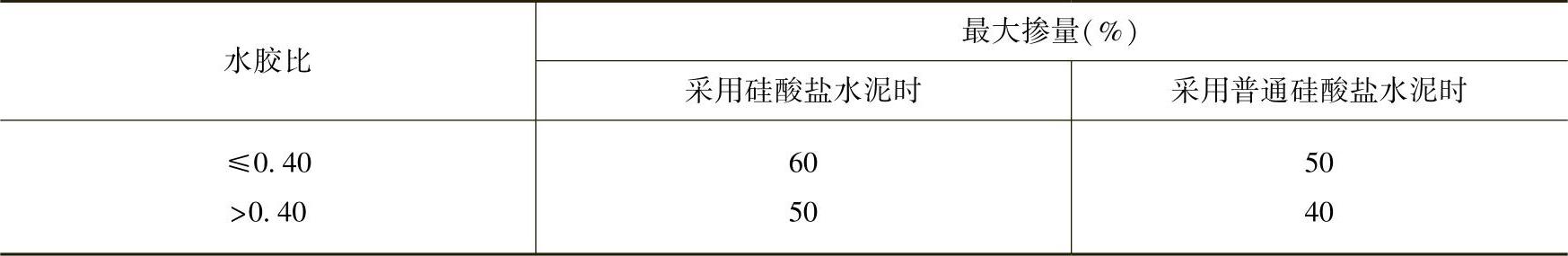

表5-40 复合矿物掺合料最大掺量

注：1.采用其他通用硅酸盐水泥时，可将水泥混合材掺量20%以上的混合材量计入矿物掺合料。

2.复合矿物掺合料中各矿物掺合料组分的掺量不宜超过表5-41中单掺时的限量。

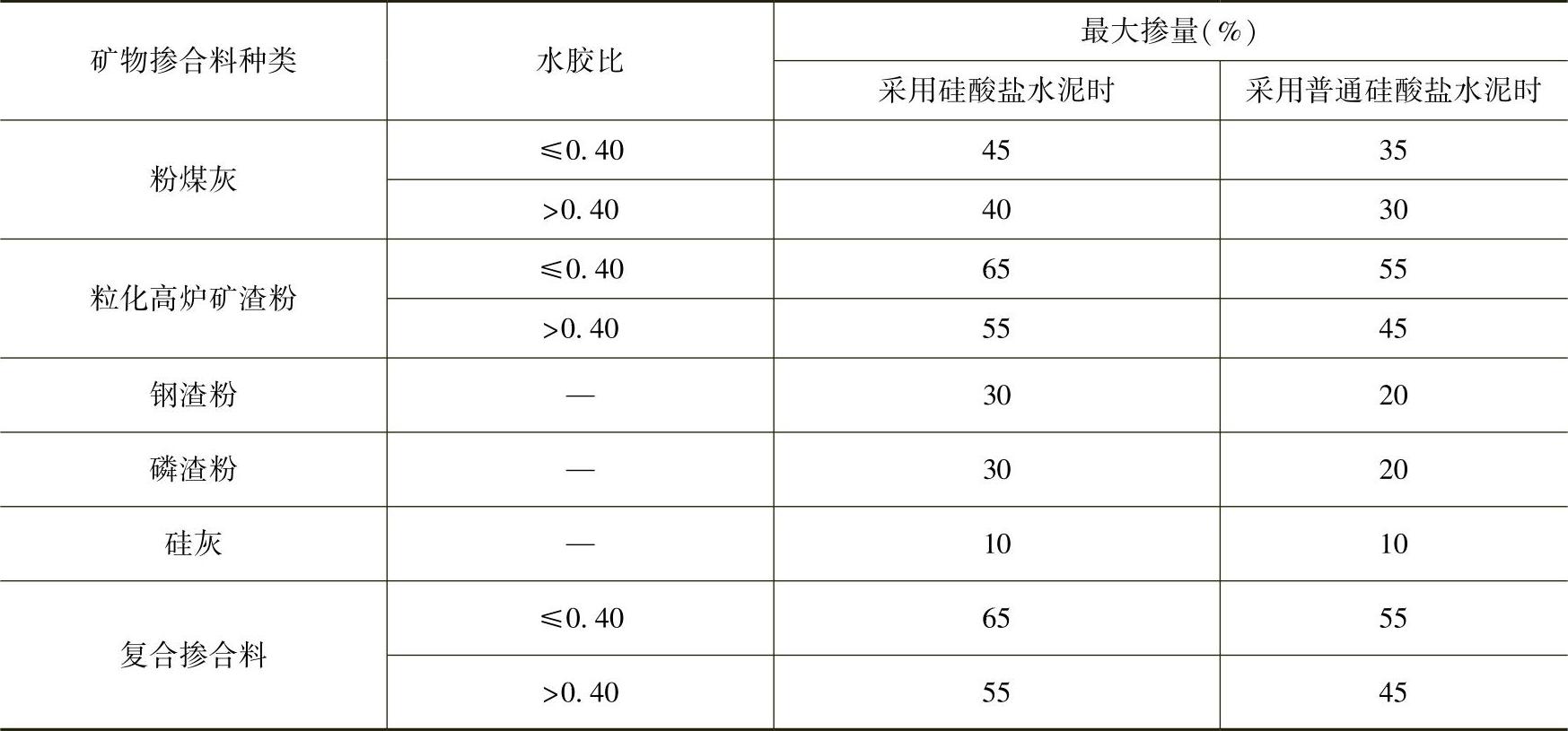

表5-41 钢筋混凝土中矿物掺合料最大掺量

注：1.采用其他通用硅酸盐水泥时，宜将水泥混合材掺量20%以上的混合材量计入矿物掺合料。

2.复合掺合料各组分的掺量不宜超过单掺时的最大掺量。

3.在混合使用两种或两种以上矿物掺合料时，矿物掺合料总掺量应符合表中复合掺合料的规定。

表5-42 混凝土最小含气量

注：含气量为气体占混凝土体积的百分比。
