1）当混凝土强度等级小于C60时，混凝土水胶比宜按下式计算：

式中 W/B——混凝土水胶比；

α_a、α_b——回归系数，按2）规定的内容取值；

f_b——胶凝材料28d胶砂抗压强度（MPa），可实测，且试验方法应按现行国家标准《水泥胶砂强度检验方法（ISO法）》（GB/T 17671—1999）执行；也可按3）规定的内容确定。

2）回归系数（α_a、α_b）宜按下列规定确定：

①根据工程所使用的原材料，通过试验建立的水胶比与混凝土强度关系式来确定；

②当不具备上述试验统计资料时，可按表5-30选用。

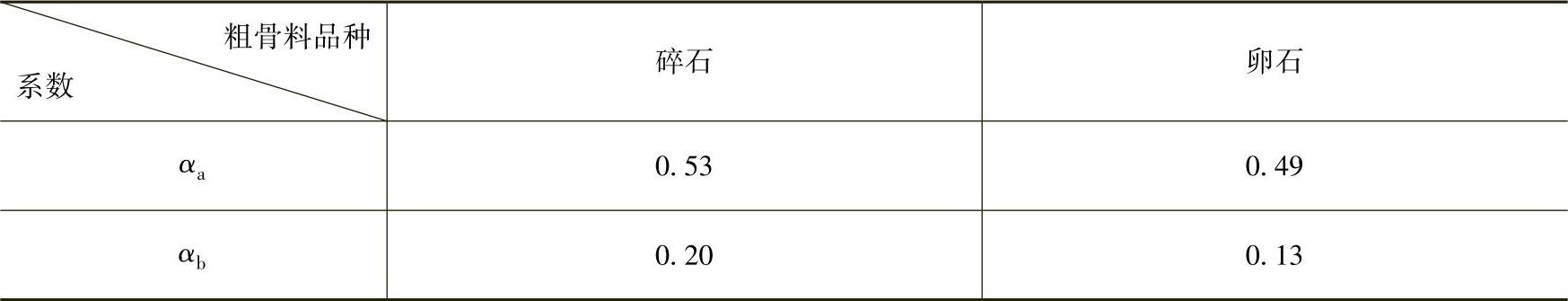

表5-30 回归系数（α_a、α_b）取值表

3）当胶凝材料28d胶砂抗压强度值（f_b）无实测值时，可按下式计算：

f_b=γ_fγ_sf_ce （5-8）

式中 γ_f、γ_s——粉煤灰影响系数和粒化高炉矿渣粉影响系数，可按表5-31选用；(www.daowen.com)

f_ce——水泥28d胶砂抗压强度（MPa），可实测，也可按4）规定的内容确定。

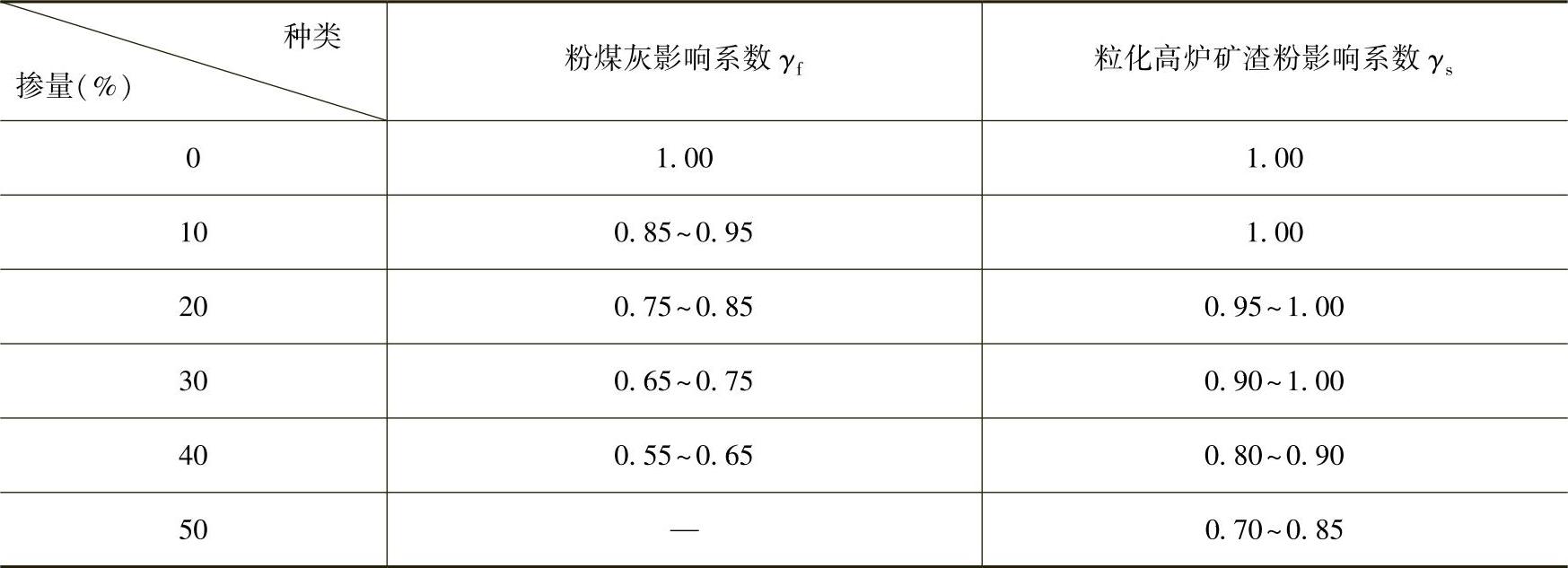

表5-31 粉煤灰影响系数（γ_f）和粒化高炉矿渣粉影响系数（γ_s）

注：1.采用Ⅰ级、Ⅱ级粉煤灰宜取上限值。

2.采用S75级粒化高炉矿渣粉宜取下限值，采用S95级粒化高炉矿渣粉宜取上限值，采用S105级粒化高炉矿渣粉可取上限值加0.05。

3.当超出表中的掺量时，粉煤灰和粒化高炉砂渣粉影响系数应经试验确定。

4）当水泥28d胶砂抗压强度（f_ce）无实测值时，可按下式计算：

f_ce=γ_cf_ce，g （5-9）

式中 γ_c——水泥强度等级值的富余系数，可按实际统计资料确定；当缺乏实际统计资料时，也可按表5-32选用；

f_ce，g——水泥强度等级值（MPa）。

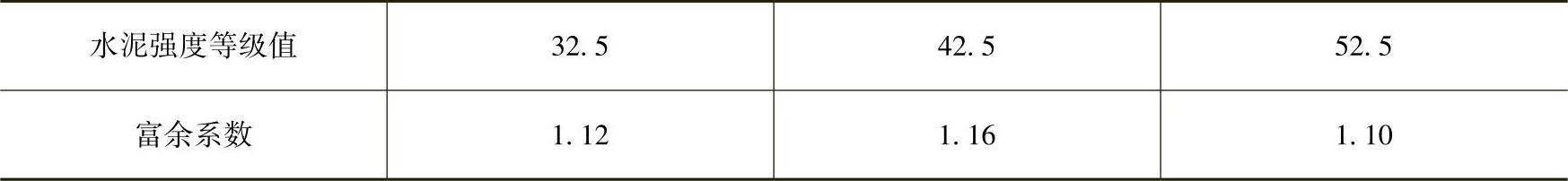

表5-32 水泥强度等级值的富余系数（γ_c）
