1）水泥、有机塑化剂和冬期施工中掺用的氯盐等的配料准确度应控制在±2%以内；砂、水及石灰膏、电石膏、黏土膏、粉煤灰、磨细生石灰粉等的配料准确度应控制在±5%以内。

2）砂浆所用细骨料主要为天然砂，它应符合混凝土用砂的技术要求。由于砂浆层较薄，对砂子最大料径应有限制。用于毛石砌体砂浆，砂子最大料径应小于砂浆层厚度的1/5～1/4；用于砖砌体的砂浆，宜用中砂，其最大粒径不大于2.5mm；光滑表面的抹灰及勾缝砂浆，宜选用细砂，其最大料径不宜大于1.2mm。当砂浆强度等级大于或等于M5时，砂的含泥量不应超过5%；强度等级为M5以下的砂浆，砂的含泥量不应超过10%。若用煤渣做骨料，应选用燃烧完全且有害杂质含量少的煤渣，以免影响砂浆质量。

3）石灰膏、黏土膏和电石膏的用量，宜按稠度为（120±5）mm计量。现场施工当石灰膏稠度与试配时不一致时，可按表4-8换算。

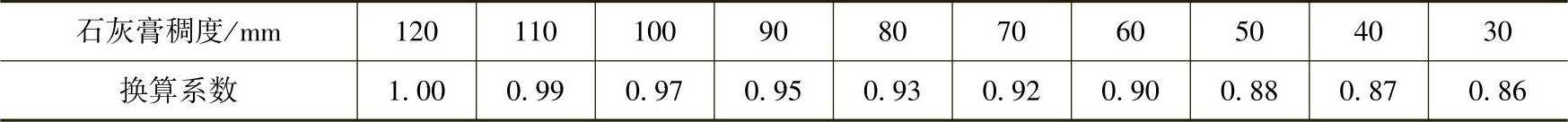

表4-8 石灰膏不同稠度时的换算系数

4）为使砂浆具有良好的保水性，应掺入无机或有机塑化剂，不应采取增加水泥用量的方法。(www.daowen.com)

5）水泥混合砂浆中掺入有机塑化剂时，无机掺加料的用量最多可减少一半。

6）水泥砂浆中掺入有机塑化剂时，应考虑砌体抗压强度较水泥混合砂浆砌体降低10%的不利影响。

7）水泥黏土砂浆中，不得掺入有机塑化剂。

8）在冬季砌筑工程中使用氯化钠、氯化钙时，应先将氯化钠、氯化钙溶解于水中后投入搅拌。
