钢管扣件式脚手架应用广泛、搭接高度大，能适应建筑物的平、立面变化。脚手架采用的钢管为焊接钢管，外径为48mm，壁厚3.5mm，长为6500mm，管的长度可截成2000～2200mm。扣件应采用力学性能不低于KTH330—08可锻铸铁制作。钢管扣件式外脚手架由立杆、大横杆、小横杆、十字撑、抛撑或连墙杆组成，如图3-2所示。

（1）钢管扣件式脚手架材料

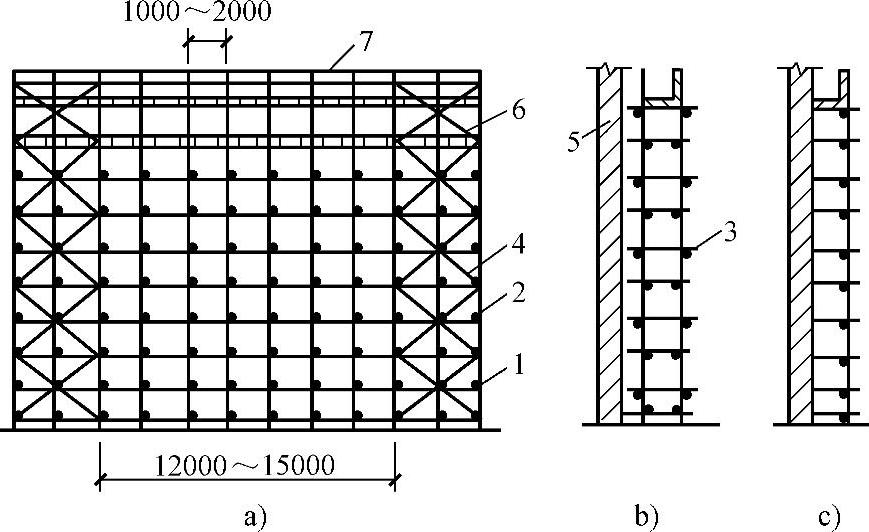

图3-2 钢管扣件式外脚手架

a）立面图 b）双排架 c）单排架

1—立杆 2—大横杆 3—小横杆 4—十字撑 5—附墙拉接 6—作业层 7—栏杆

1）钢管：一般用ϕ48mm，壁厚为3.5mm焊接钢管，长度为2.2～7m不等。

2）扣件：有三种基本形式，即用于两根钢管垂直交叉连接的直角扣件；用于两根管任意交叉连接的旋转扣件；用于两根管对接延续的对接扣件。

3）底座：立柱底座用钢板或铸铁制作。

4）脚手板：有钢脚手板、钢木脚手板、竹脚手板等，尺寸不等，一般宽为220～250mm，长为1800～3600mm。每块板重不宜大于30kg。

①钢管扣件式脚手架参考用量见表3-8。

表3-8 钢管扣件式脚手架参考用量（1000m²墙面）

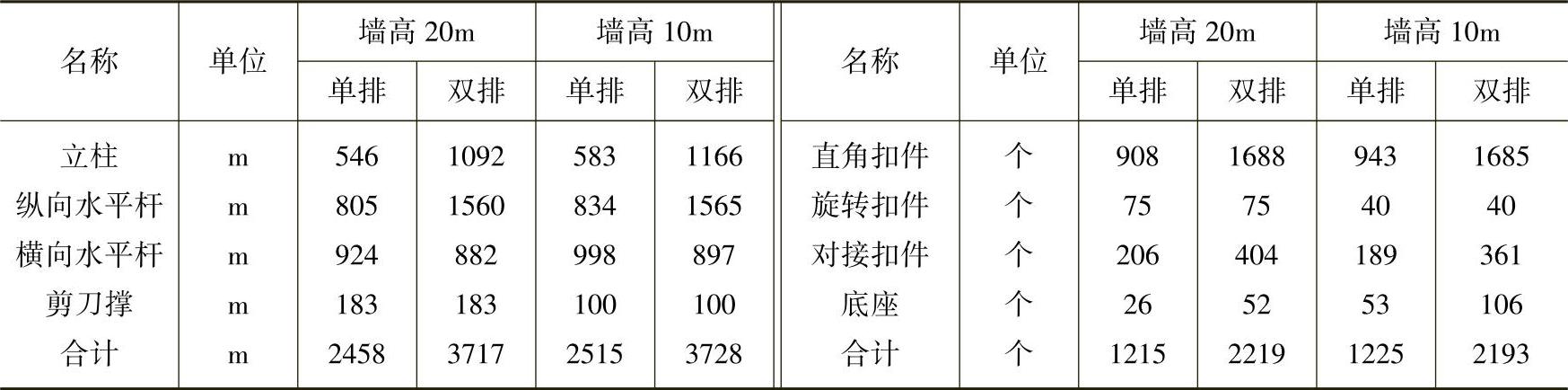

②扣件式组合脚手架参考用量见表3-9。

表3-9 扣件式组合脚手架参考用量（1000m²墙面）

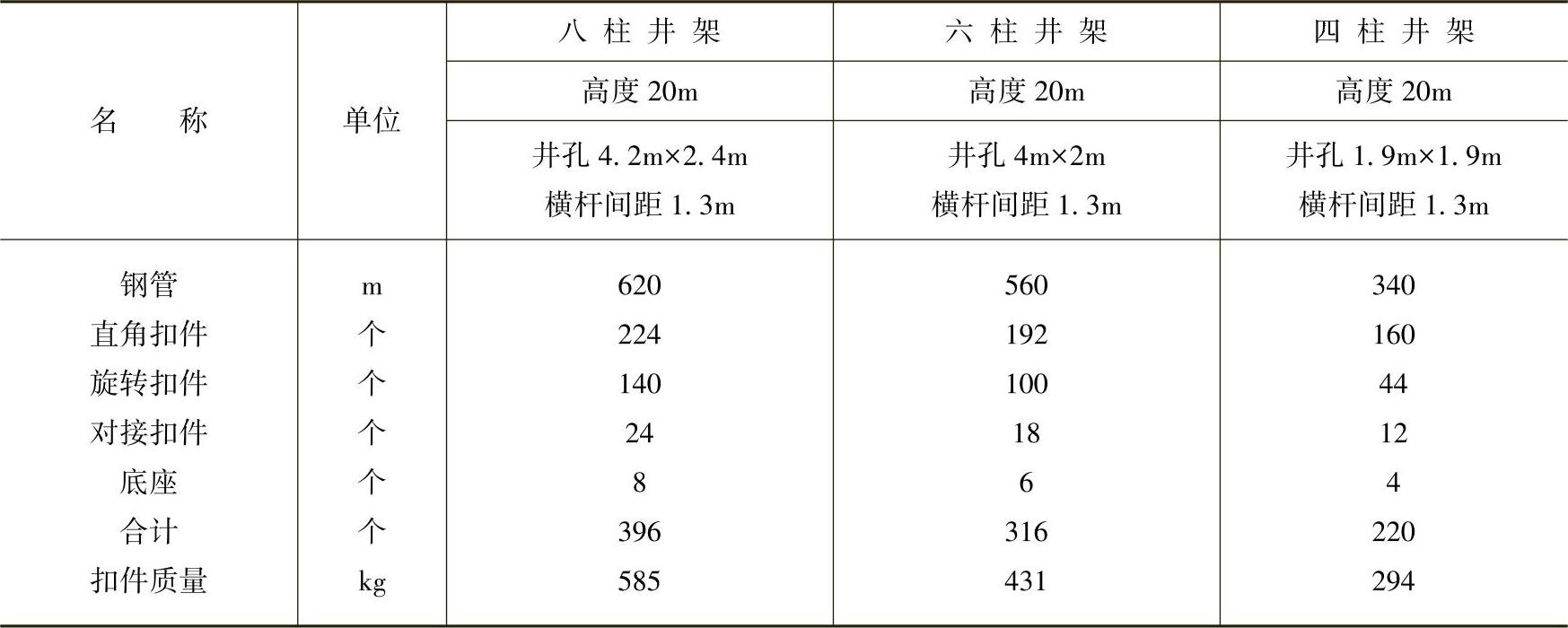

③扣件式钢管井架材料参考用量见表3-10。

表3-10 扣件式钢管井架材料参考用量（座）

（2）施工技术要点

1）外墙砌筑与装饰的钢管扣件式脚手架有单排和双排两种，一般构造见图3-3。

2）脚手架搭设的地基表面应平整，当土质松软时，应加150mm厚碎石或碎砖夯实。对高层建筑脚手架的基础搭设前应进行验算。

3）垫板与底座准确放在定位线上，竖立柱、底座向上200mm处用直角扣件将横向扫地杆与立柱连接。支设时，每6跨暂设一根抛撑，待固定件支设好后拆去。

4）立柱除顶层可用搭接外，其余接头应用对接扣件连接，对接要求为：

①搭接长度不应小于1m，不少于两个旋转扣件固定。

②对接扣件应交错布置，相邻立柱的对接扣件错开垂直距离不应小于500mm。

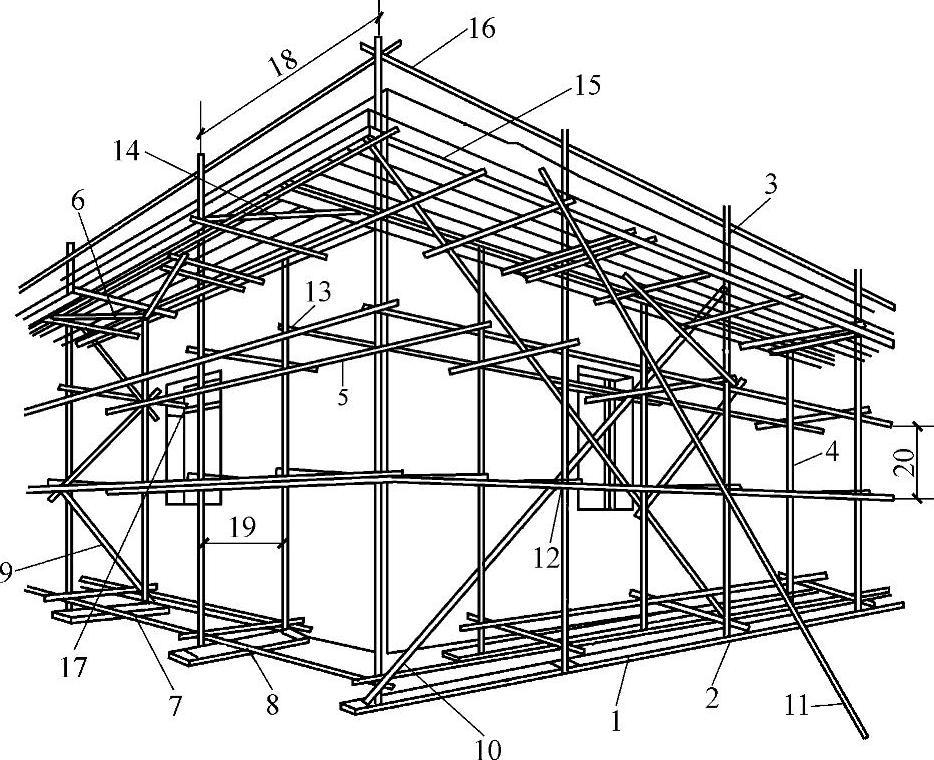

图3-3 钢管扣件式脚手架构造

1—垫板 2—底座 3—外立柱 4—内立柱 5—纵向水平杆 6—横向水平杆 7—纵向扫地杆 8—横向扫地杆 9—横向斜撑 10—剪刀撑 11—抛撑 12—旋转扣件 13—直角扣件 14—水平斜撑 15—挡脚板 16—防护栏杆 17—连墙固定件 18—柱距 19—排距 20—步距

③对接扣件应尽量靠近中心节点（立柱、纵向水平杆、横向水平杆的交点）、靠近固定件节点，其偏离中心节点的距离宜小于步距的1/3。

5）立柱必须用刚性连接件与建筑物可靠连接，固定件布置间距宜按表3-11选用。

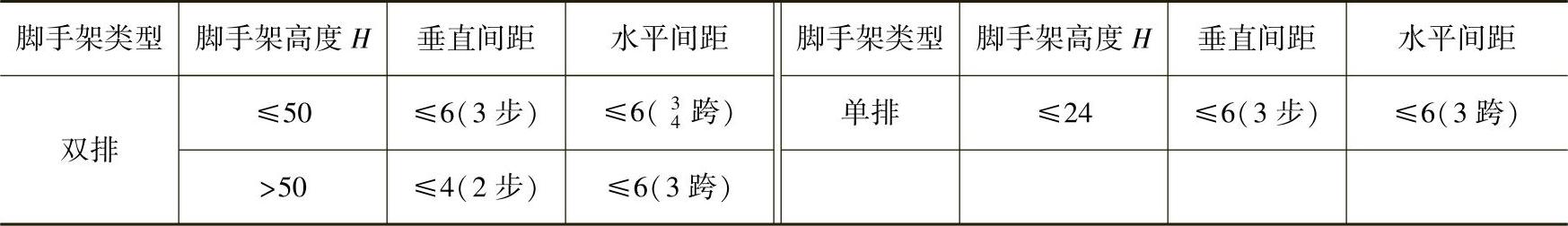

表3-11 固定件布置间距 （单位：m）(www.daowen.com)

6）立柱的间距、纵向水平杆和横向水平杆的距离宜按表3-12选用。立柱的间距和最大架设高度可参照表3-13选用。

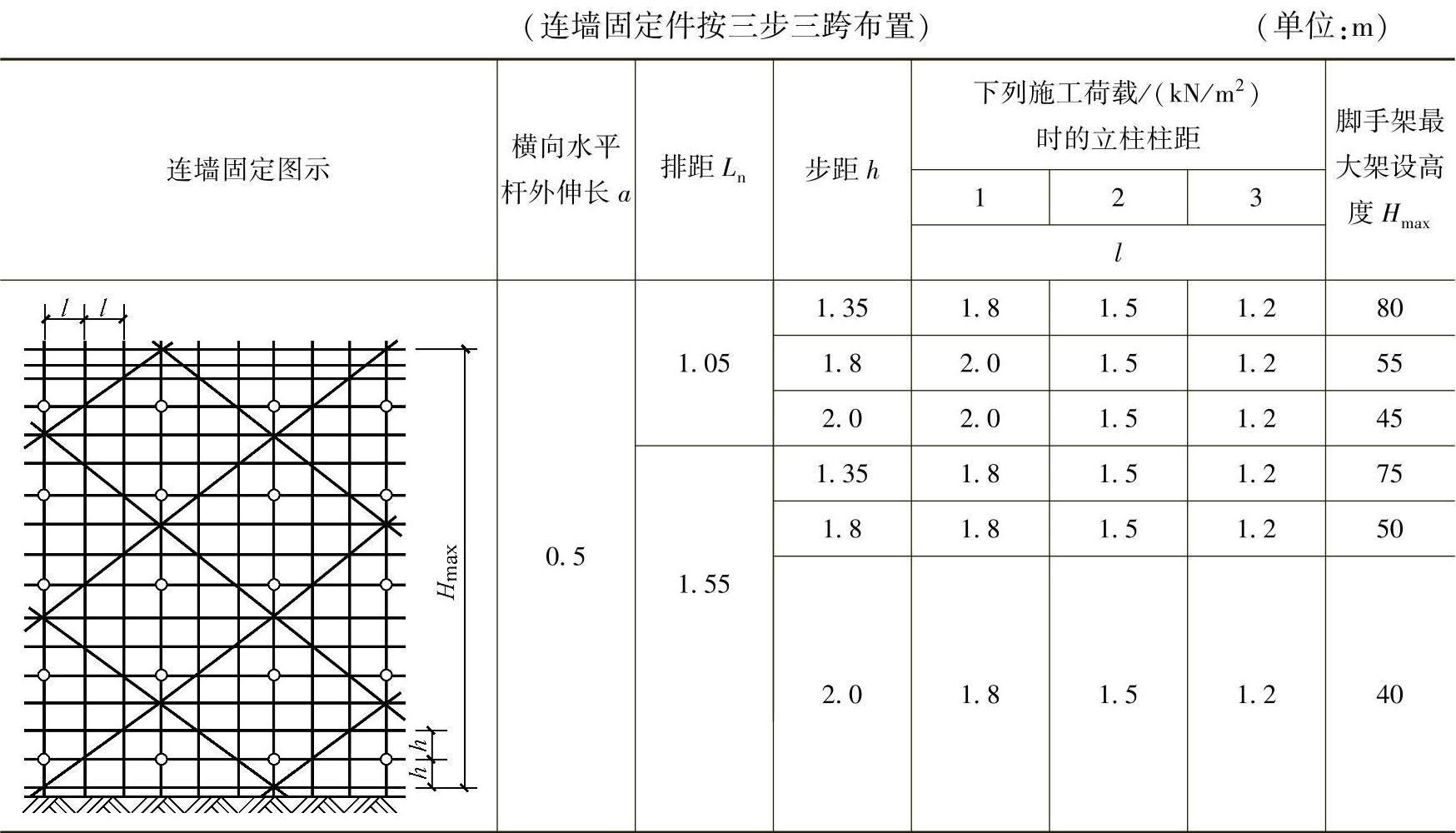

表3-12 立柱及水平杆间距

表3-13 立柱间距与最大架设高度

注：1.最大架设高度H_max是按脚手架自重+施工荷载+一层冲压钢脚手板的自重计算而得。

2.当脚手架上有多层脚手板时，不同步距的最大架设高度值应乘以下列调整系数m_h后取用。

步距 1.35m 0.96ⁿ

1.80m 0.92ⁿ

2.00m 0.90ⁿ

n——增加的脚手板层数。

计算举例：除操作层一层脚手板外，另增加两层满铺板，当排距为1.05m，步距为1.35m时，则最大架设高度

为：H_max=80m_h=80×0.96ⁿ=80×0.96²=73.728≈74（m）

7）支设纵向水平杆时，其长度不应小于两跨，对接接头必须用对接扣件，连接处距立柱的距离不宜大于跨度的1/3。

8）同一层中，内外纵向水平杆的接头应尽量错开1跨，上下层的纵向水平杆对接错开的水平距离不应小于500mm。

9）支设双排架时，横向水平杆两端应用直角扣件固定在纵向水平杆上，且距立柱距离不应大于150mm；支设单排架时，其一端用直角扣件固定在纵向水平杆上，另一端插入墙内的长度不小于180mm。

10）24m以下的单、双排架，每隔6跨设一道剪刀撑，且由下至上连续布置；24m以上的双排架，应在外立面整个长度和高度上连续设剪刀撑，剪刀撑与地面角度为45°～60°。

11）剪刀撑的斜杆接长应用对接扣件连接，采用旋转扣件固定在立柱上或横向水平杆的伸出端上，其固定位置与中心节点的距离不大于150mm。

12）横向斜撑每一斜杆占一步，由下至上作之字型布置，24m以下的封闭型双排架可不设横向斜撑。

13）一字型、开口型以及24m以上双排架的两端头必须设横向斜撑，中间每隔6跨设一道。

14）24m以下的单、双排架，一般用刚性固定件与建筑物可靠连接。固定件距操作层的距离不应大于两步。

15）脚手板应采用三支点支承，当脚手板长度小于2m时，可用两点支承，但应将两端固定，对接平铺时，其外伸长度应大于100mm，小于150mm，搭接铺设时，其搭接长度应大于200mm。

16）搭设遇门洞时，脚手架可挑空1～2根立柱，悬空的立柱用斜杆逐根连接，单排架可增设立柱或吊设一短杆将荷载传至两侧横向水平杆上。

17）设置安全网。在脚手架外满挂竖向安全网，在作业层的脚手板下应平挂安全网。

（3）质量控制

1）脚手架应具有足够的强度、刚度和稳定性，施工均布荷载标准为：维修脚手架为1kN/m²；装饰脚手架为2kN/m²；结构脚手架为3kN/m²。

2）安装扣件时，螺栓拧紧力矩应为40～70N·m。

3）钢管脚手架不得搭设在距离35kV以上的高压线路4.5m以内的地区和距离1～10kV高压线路2m以内的地区。

4）较高的脚手架应有防雷接地装置，一般每隔50m设一处，最远点至接地装置的过渡电阻不应超过10Ω。

5）除操作层的脚手板外，宜每隔12m高满铺一层脚手板。
