振动沉管灌注桩施工工艺流程及施工顺序

根据工作原理其施工可分为振动沉管施工法和振动冲击施工法两种。振动沉管施工法,是在振动锤竖直方向往复振动作用下,桩管也以一定的频率和振幅产生竖向往复振动,减少桩管与周围土体间的摩阻力,当强迫振动频率与土体的自振频率相同时,土体结构因共振而破坏。与此同时,桩管受着加压作用而沉入土中。在达到设计要求深度后,边拔管、边振动、边灌注混凝土、边成桩。振动冲击施工法是利用振动冲击锤在冲击和振动的共同作用,桩尖对四周的土层进行挤压,改变土体结构排列,使周围土层挤密,桩管迅速沉入土中。在达到设计标高后,边拔管、边振动、边灌注混凝土、边成桩。

(1)施工顺序 振动沉管灌注桩施工工艺流程为:桩机就位→振动沉管→混凝土浇筑→边拔管边振动→安放钢筋笼或插筋。如图2-12所示。

(2)施工方法 振动沉管施工法一般有单打法、反插法、复打法等。应根据土质情况和荷载要求分别选用。单打法适用于含水量较小的土层,且宜采用预制桩尖;反插法及复打法适用于软弱饱和土层。

1)单打法,即一次拔管法。拔管时每提升0.5~1m,振动5~10s,再拔管0.5~1m,如此反复进行,直至全部拔出为止,一般情况下振动沉管灌注桩均采用此法。

2)复打法。在同一桩孔内进行两次单打,即按单打法制成桩后再在混凝土桩内成孔并灌注混凝土。采用此法可扩大桩径,大大提高桩的承载力。(www.daowen.com)

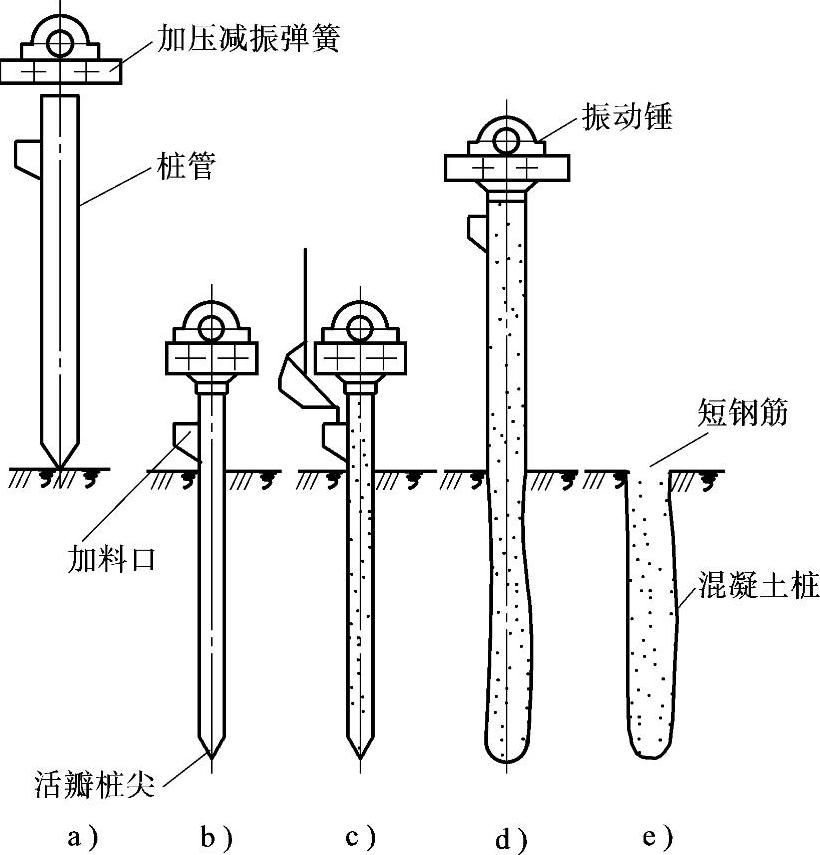

图2-12 振动沉管灌注桩施工工艺流程

a)桩机就位 b)振动沉管 c)浇筑混凝土 d)边拔管、边振动、边浇筑混凝土 e)成桩

3)反插法。将套管每提升0.5m,再下沉0.3m,反插深度不宜大于活瓣桩尖长度的2/3,如此反复进行,直至拔离地面。此法也可扩大桩径,提高桩的承载力。
