图解钢结构工程现场施工:放样、号料步骤与要求

时间:2023-09-29 理论教育 版权反馈
【摘要】:以1∶1的比例放出实样,制成样板(样杆)作为下料、成型、边缘加工和成孔的依据。样杆一般用扁钢制作。表4-1 样板精度要求3)样板(样杆)上应注明工号、零件号、数量及加工边、坡口部位、弯折线和弯折方向、孔径和滚圆半径等。样板(样杆)妥为保存,直至工程结束方可销毁。表4-2 刨边时的加工工艺参数3.号料1)以样板(样杆)为依据,在原材料上划出实际图形,并打上加工记号。2)根据配料表和样板进行套裁,尽可能节约材料。

图解钢结构工程现场施工:放样、号料步骤与要求

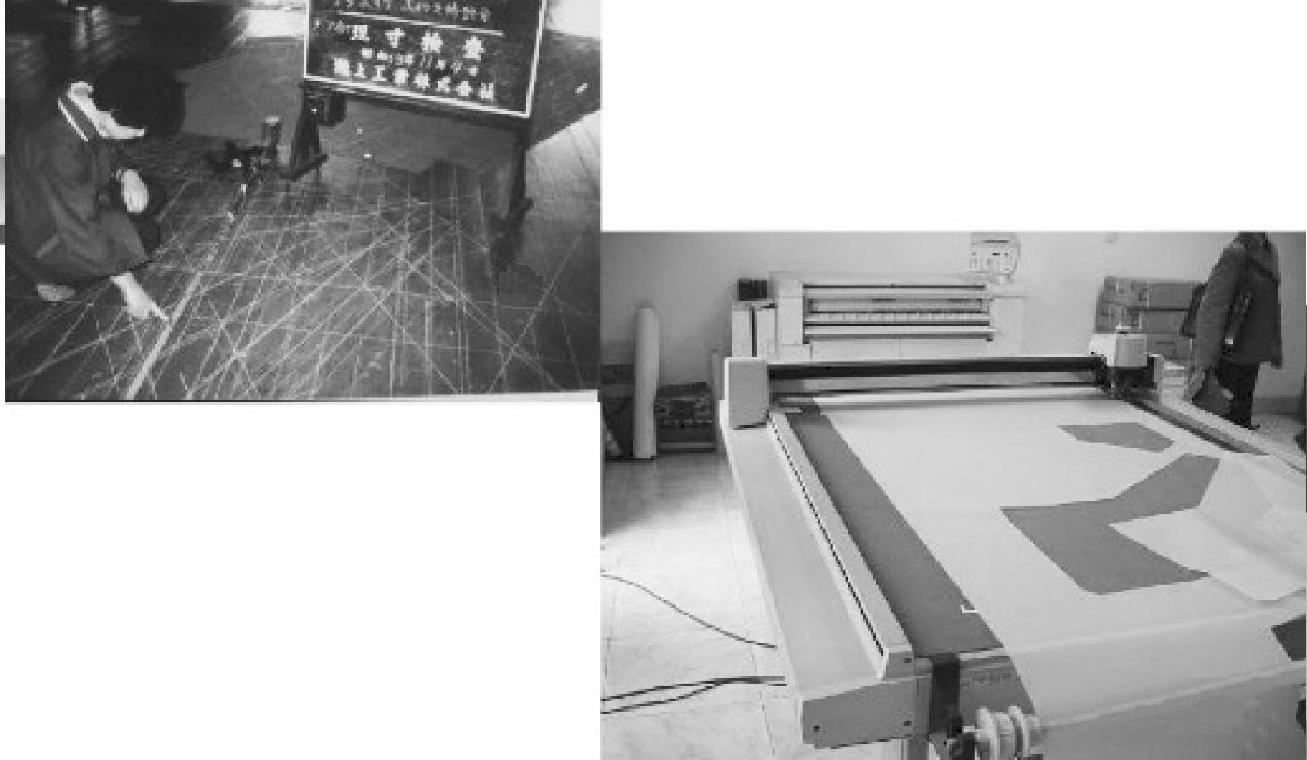

1.实际案例展示


2.放样

1)放样前要熟悉施工图样,并逐个核对图样之间的尺寸和相互关系。以1∶1的比例放出实样,制成样板(样杆)作为下料、成型、边缘加工和成孔的依据。

2)样板一般用0.50~0.75mm的薄钢板制作。样杆一般用扁钢制作。当长度较短时可用木杆。样板精度要求见表4-1。

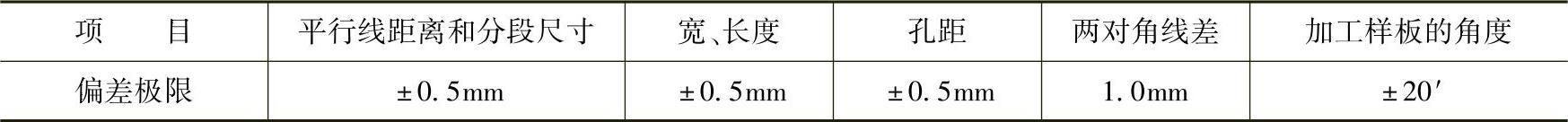

4-1 样板精度要求


3)样板(样杆)上应注明工号、零件号、数量及加工边、坡口部位、弯折线和弯折方向、孔径和滚圆半径等。样板(样杆)妥为保存,直至工程结束方可销毁。

4)放样时,要边缘加工的工件应考虑加工预留量,焊接构件要按规范要求放出焊接收缩量。由于边缘加工时常成叠加工,尤其当长度较大时不易对齐,所有加工边一般要留加工余量2~3mm。

刨边时的加工工艺参数见表4-2。

4-2 刨边时的加工工艺参数


3.号料

1)以样板(样杆)为依据,在原材料上划出实际图形,并打上加工记号。

2)根据配料表和样板进行套裁,尽可能节约材料。

3)当工艺有规定时,应按规定的方向取料。

4)操作人员画线时,要根据材料厚度和切割方法留出适当的切割余量。气割下料的切割余量参见表4-3。

4-3 切割余量


5)号料的允许偏差应符合表4-4的规定。

4-4 号料的允许偏差
