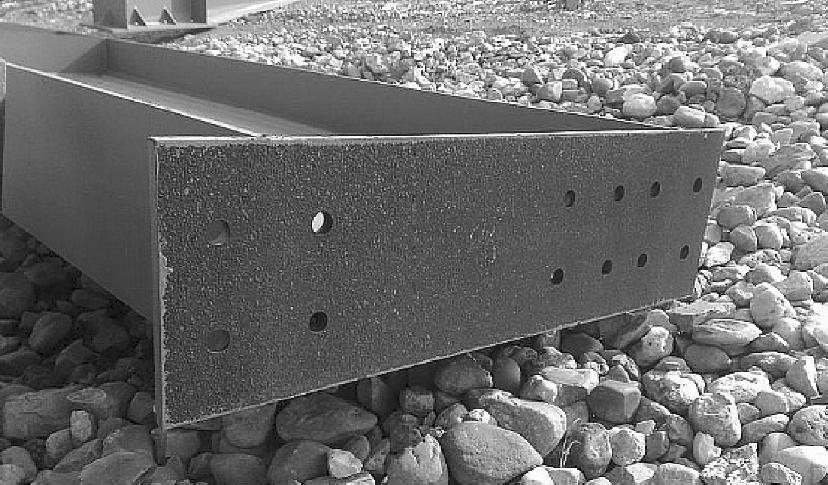

1.实际案例展示

2.施工要点

（1）摩擦面处理方法及抗滑移系数 高强度螺栓连接中，摩擦面的状态对连接接头的抗滑移承载力有很大的影响，因此摩擦面必须进行处理。常见的处理方法如下：

1）喷砂或喷丸处理。砂粒粒径为1.2～1.4mm，喷射时间为1～2min，喷射风压为0.5MPa，处理完表面粗糙度可达45～50μm。

2）喷砂后生赤锈处理。喷砂后放置于露天生锈60～90d，表面粗糙度可达到55μm，安装前应清除表面浮锈。

3）喷砂后涂无机富锌漆处理。

4）砂轮打磨。使用粗砂轮片与受力方向垂直打磨，在安装现场局部采用砂轮打磨摩擦面时，打磨范围不应小于螺栓孔径的4倍。打磨后置于露天生锈效果更好，表面粗糙度可达50μm以上，但离散性较大。

5）手工钢丝刷清理。使用钢丝刷将钢材表面的氧化皮等污物清理干净，该处理比较简便，但抗滑移系数较低，适用于次要结构和构件或局部处理。(www.daowen.com)

6）摩擦面抗滑移系数。摩擦面的抗滑移系数由设计确定。现行国家标准《钢结构设计规范》（GB 50017—2003）规定的抗滑移系数值见表3-1。

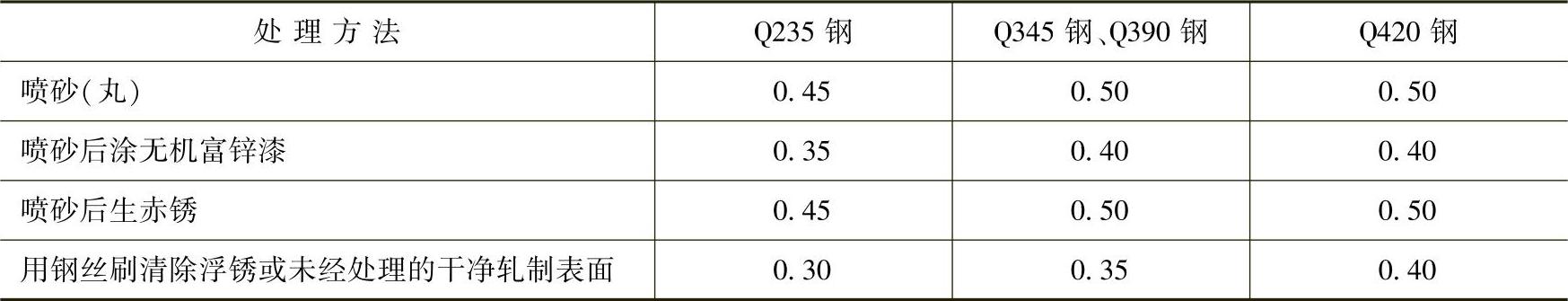

表3-1 摩擦面的抗滑移系数值

7）钢结构制作和安装单位应按规范规定分别进行高强度螺栓连接摩擦面的抗滑移系数试验和复验，现场处理的构件摩擦面应单独进行摩擦面抗滑移系数试验，其结果应符合设计要求。

当试验或复验的构件其抗滑移系数值低于设计要求时，应分析原因，采取措施增大其摩擦系数，再对构件进行试验和复验，达到符合设计要求为止。

（2）接触面间隙处理 高强度螺栓连接的板叠接触面应平整。对因板厚公差、制造偏差或安装偏差等产生的接触面间隙（t），应按表3-2规定进行处理。

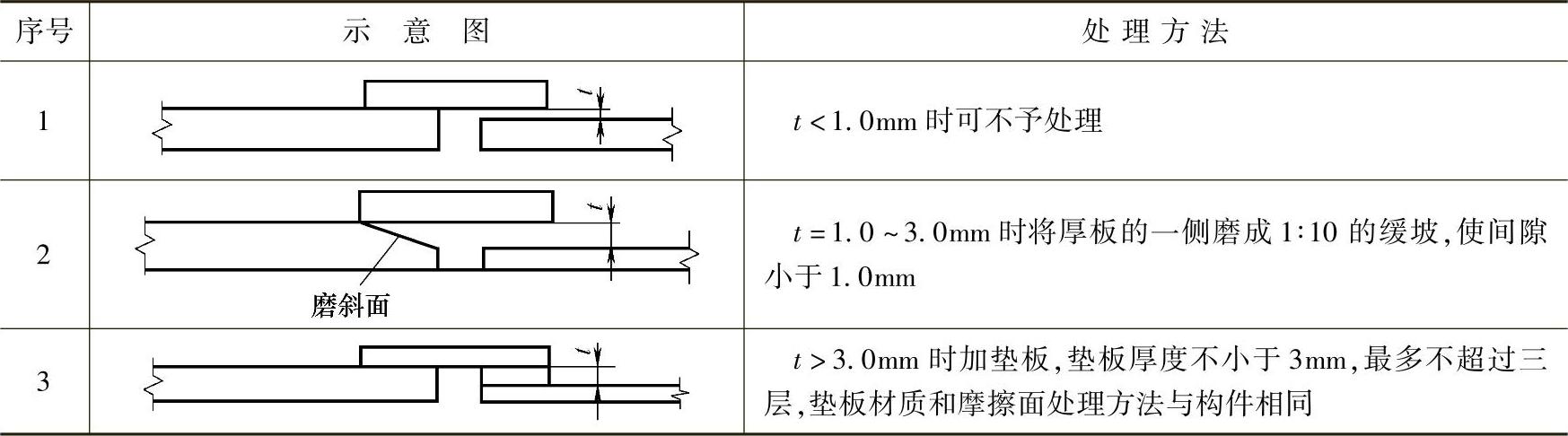

表3-2 接触面间隙处理
