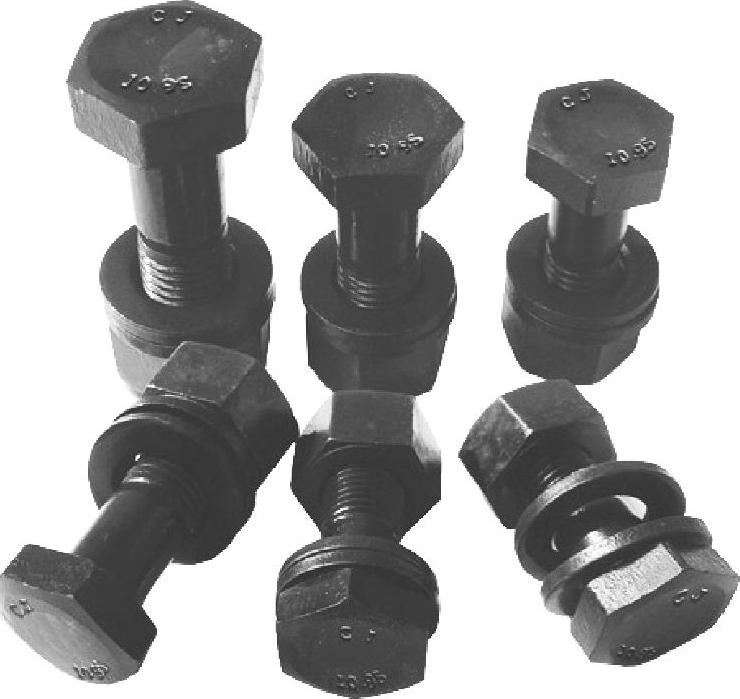

1.实际案例展示

2.特点

钢网架螺栓球节点用高强度螺栓是专门用于钢网架螺栓球节点的高强度螺栓。其产品标准为《钢网架螺栓球节点用高强度螺栓》（GB/T 16939—1997）。

3.尺寸

螺栓的形式与尺寸按图1-11及表1-113规定。

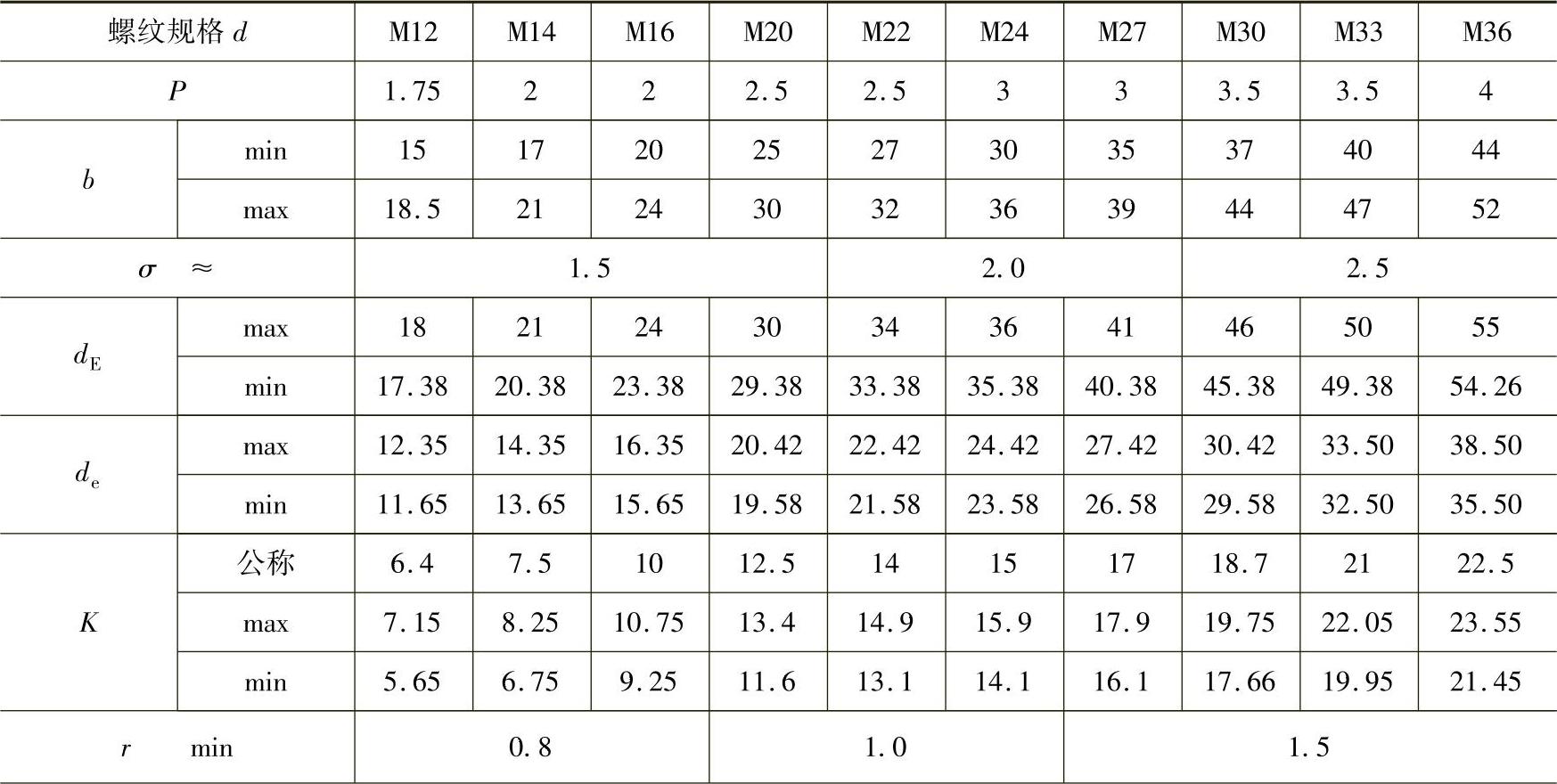

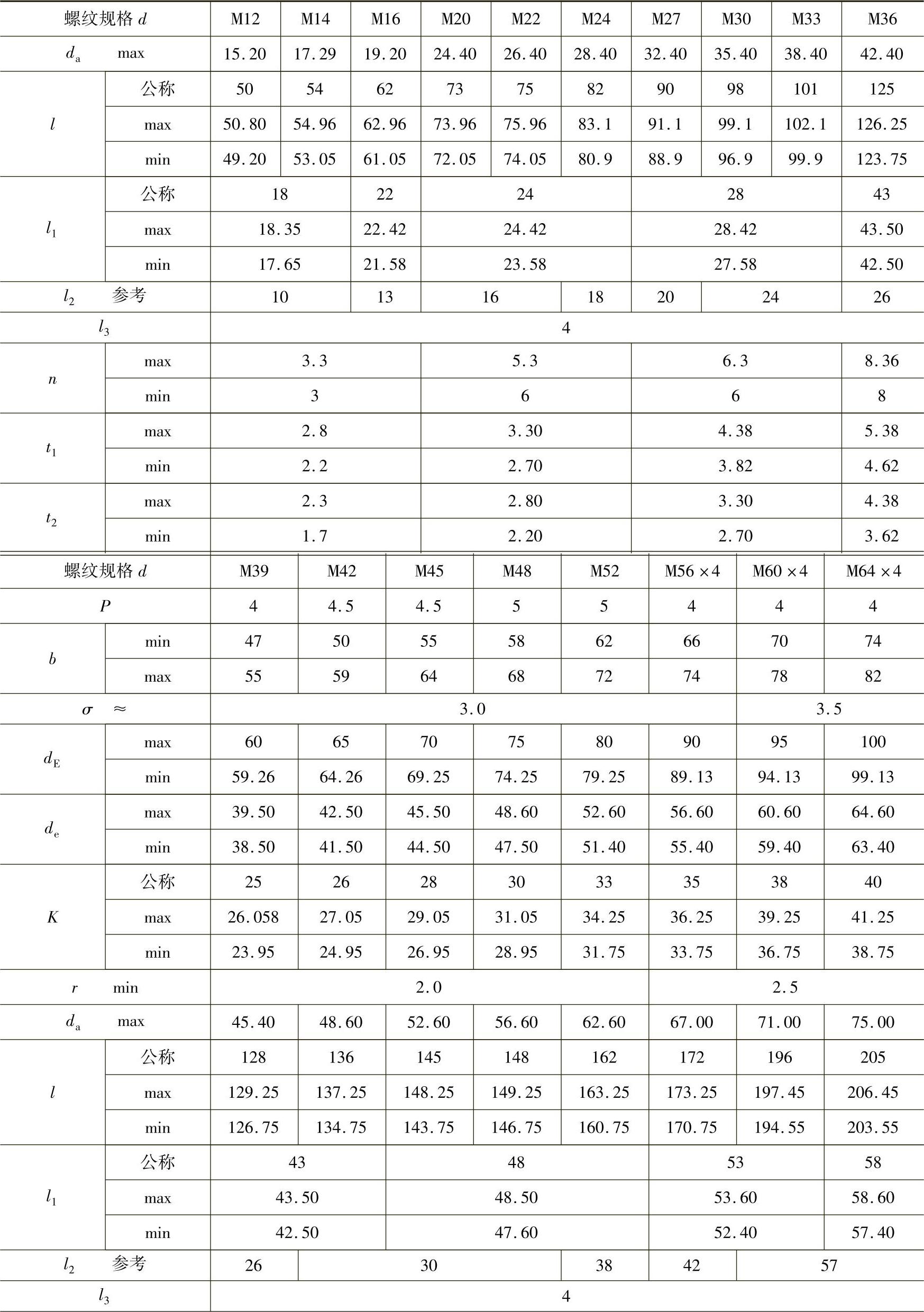

表1-113 螺栓的尺寸 （单位：mm）

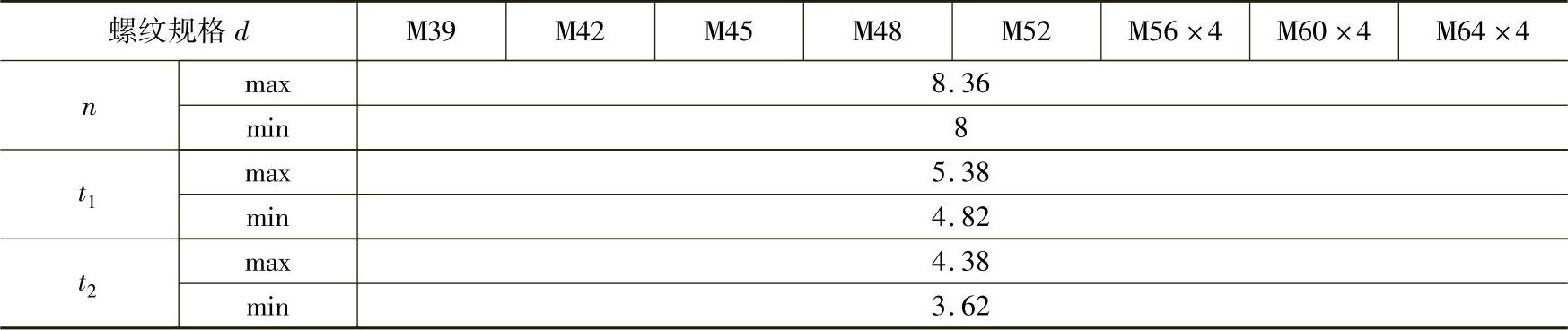

（续）

（续）

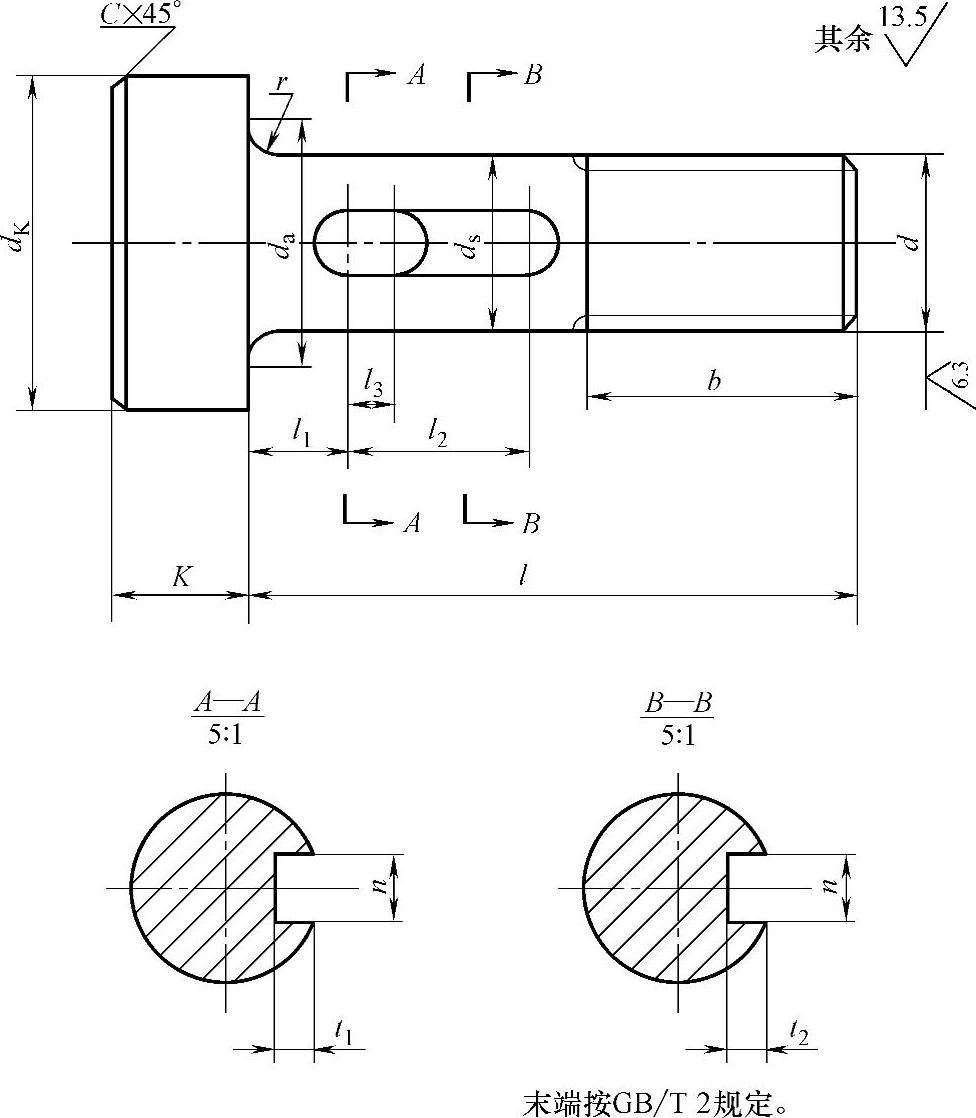

图1-11 螺栓的形式与尺寸

4.技术要求

螺栓的技术要求按表1-114规定。

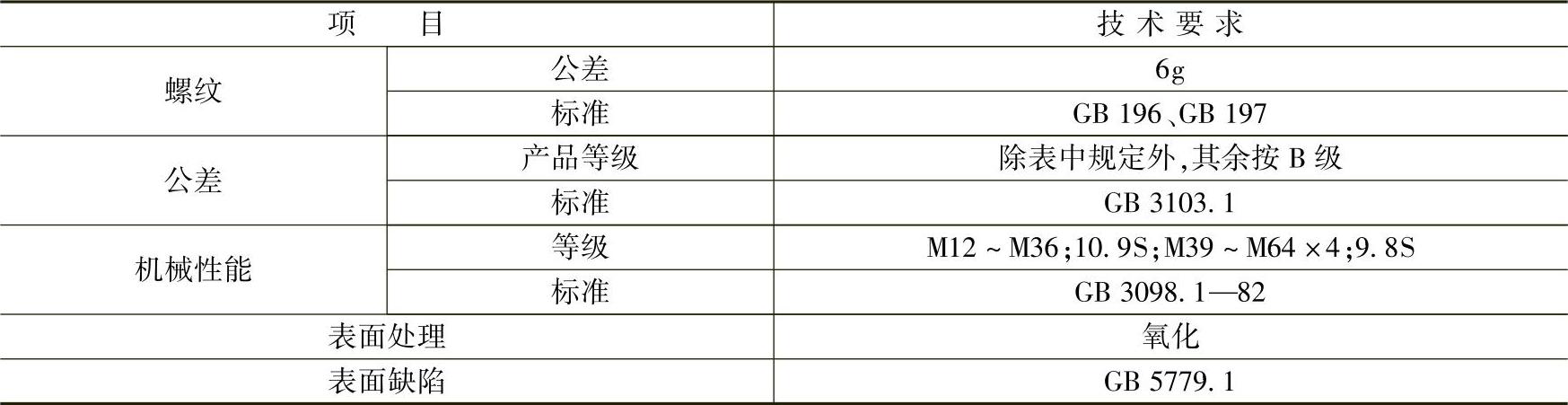

表1-114 螺栓的技术要求(www.daowen.com)

注：性能等级中的“S”表示钢结构用螺栓。

5.机械性能

（1）螺栓性能等级和推荐材料 按表1-115的规定。

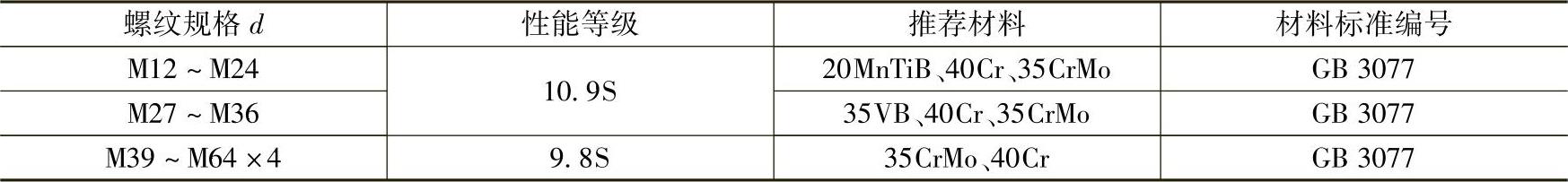

表1-115 螺栓性能等级和推荐材料

（2）螺栓材料试件机械性能 材料经热处理（工艺与螺栓实物相同）后，按《金属材料 拉伸试验 室温试验方法》（GB/T 228—2010）的规定制成拉力试件并进行拉力试验。其结果应符合表1-116的规定。

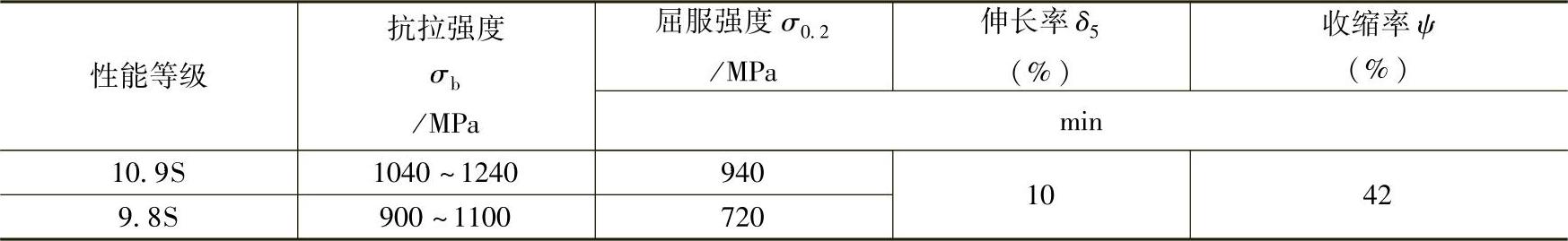

表1-116 拉力试验

（3）螺栓实物机械性能

1）拉力载荷。螺栓应进行拉力载荷试验，其值应符合表1-117的规定。

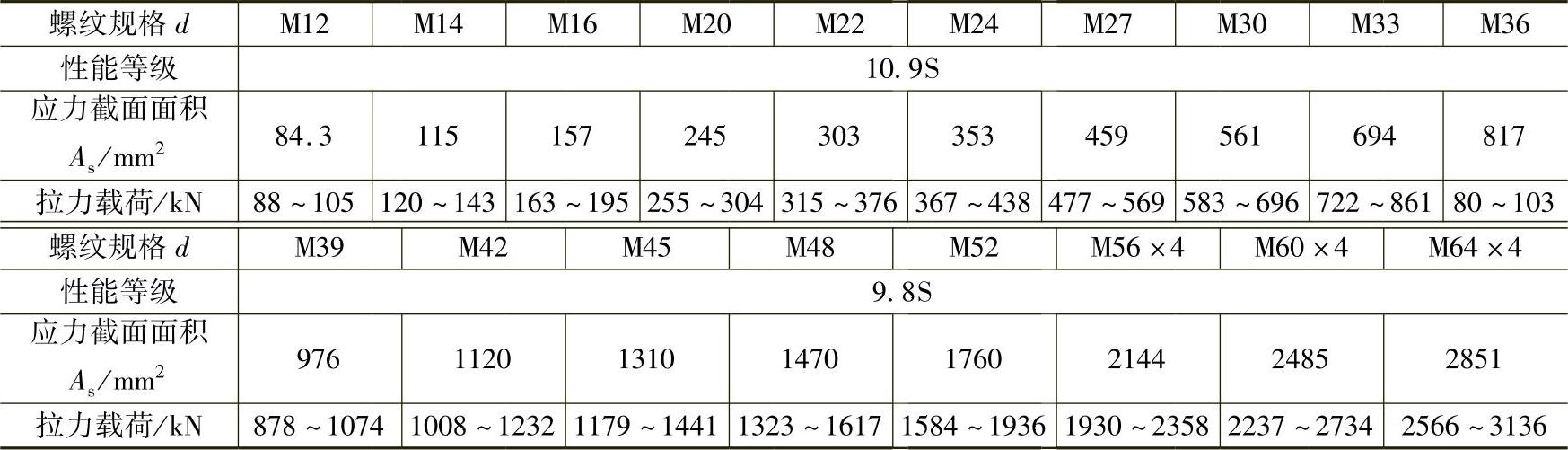

表1-117 载荷试验

2）硬度。螺纹规格为M39～M64×4的螺栓可用硬度试验代替拉力载荷试验。常规硬度值为32～37HRC，如对试验有争议时，应进行芯部硬度试验，其硬度值应不低于28HRC。如对硬度试验有争议时，应进行螺栓实物的拉力载荷试验，并以此为仲裁试验。拉力载荷值应符合表1-117的规定。

3）脱碳层按《紧固件机械性能 螺栓、螺钉和螺柱》（GB 3098.1—2010）表3规定。
