1.实际案例展示


2.特点

扭剪型高强度螺栓的尾部连着一个梅花头,梅花头与螺栓尾部之间有一沟槽。当用特制扳手螺母时,以梅花头作为反拧支点,终拧时梅花头沿沟槽被拧断,并以拧断为准表示已达到规定的预拉力值。其产品标准为《钢结构用扭剪型高强度螺栓连接副》(GB/T 3632—2008)。

3.尺寸

(1)螺栓尺寸 螺栓尺寸应符合图1-8及表1-101~表1-103规定。

尺寸代号和标注符合《紧固件 螺栓、螺钉、螺柱及螺母 尺寸代号和标注》(GB/T 5276—1985)规定。


图1-8 螺栓尺寸

d2—内切圆直径 l—不完整螺纹长度

1-101 螺栓尺寸 (单位:mm)


括号内的规格为第二选择系列,应优先选用第一系列(不带括号)的规格。

P——螺距。

1-102 螺栓尺寸 (单位:mm)


①括号内的规格为第二选择系列,应优先选用第一系列(不带括号)的规格。

1-103 螺栓尺寸 (单位:mm)


(续)


①括号内的规格为第二选择系列,应优先选用第一系列(不带括号)的规格。

(2)螺母尺寸 螺母尺寸应符合图1-9及表1-104的规定。

尺寸代号和标注符合《紧固件 螺栓、螺钉、螺柱及螺母 尺寸代号和标注》(GB/T 5276—1985)规定。

(3)垫圈尺寸 垫圈尺寸应符合图1-10及表1-105的规定。


图1-9 螺母尺寸


图1-10 垫圈尺寸

1-104 螺母尺寸 (单位:mm)


①括号内的规格为第二选择系列,应优先选用第一系列(不带括号)的规格。

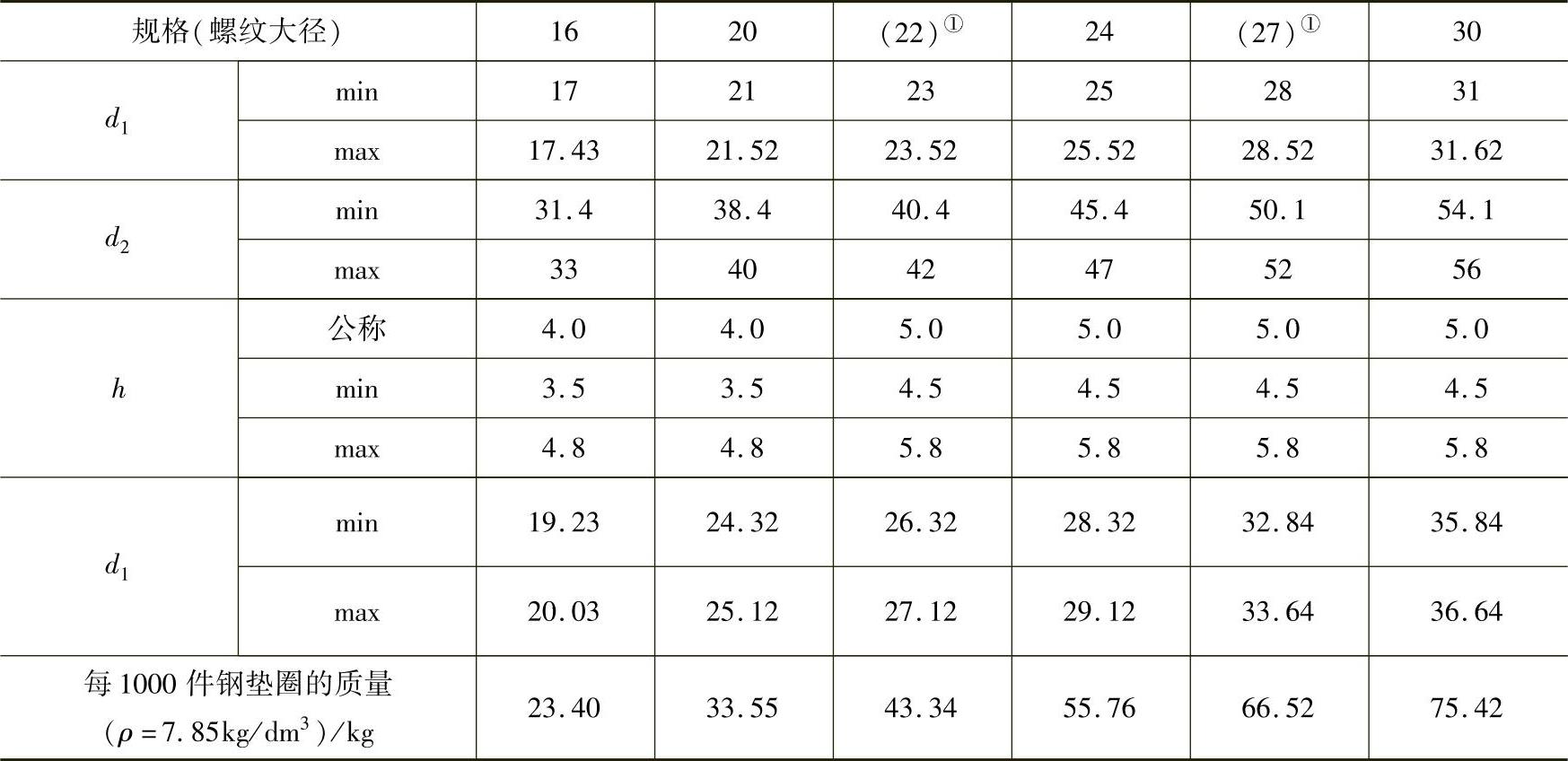

1-105 垫圈尺寸 (单位:mm)


①括号内的规格为第二选择系列,应优先选用第一系列(不带括号)的规格。(www.daowen.com)

4.技术要求

(1)性能等级及材料 螺栓、螺母、垫圈的性能等级和推荐材料按表1-106的规定。经供需双方协议,也可使用其他材料,但应在订货合同中注明,并在螺栓或螺母产品上增加标志T(紧跟S或H)。

4-106 螺栓螺母垫圈的性能等级和推荐材料


(2)机械性能

1)螺栓机械性能。

①原材料试件机械性能。制造者应对螺栓的原材料取样,经与螺栓制造中相同的热处理工艺处理后,按《金属材料 拉伸试验 室温试验方法》(GB/T 228—2010)制成试件进行拉伸试验,应符合表1-107的规定。根据用户要求,可增加低温冲击试验,应符合表1-107的规定。

1-107 拉伸试验


②螺栓实物机械性能。对螺栓实物进行楔负载试验时,当拉力荷载在表1-108规定的范围内,断裂应发生在螺纹部分或螺纹与螺杆交接处。

当螺栓1/d≤3时,如不能进行楔负载试验,允许用拉力荷载试验或芯部硬度试验代替楔负载试验。拉力荷载应符合表1-108的规定,芯部硬度应符合表1-109的规定。

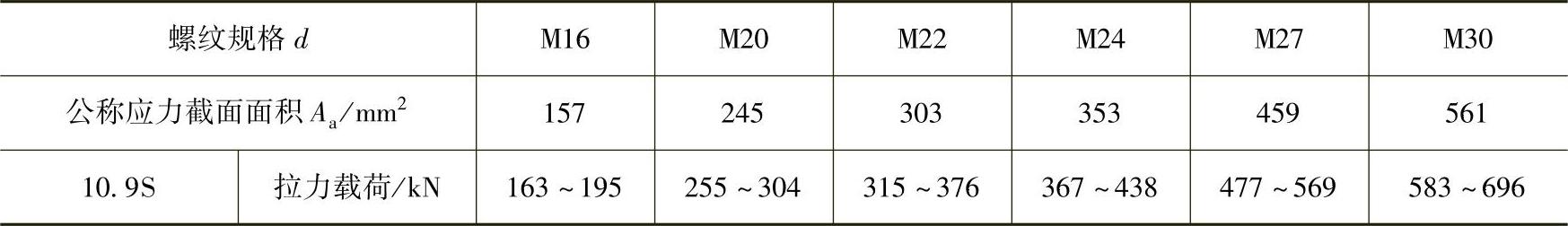

1-108 楔负载试验拉力荷载


1-109 芯部硬度


③螺栓的脱碳层按《紧固件机械性能 螺栓、螺钉和螺柱》(GB/T 3098.1—2010)表3的规定。

2)螺母机械性能。

①螺母的保证荷载应符合表1-110的规定。

1-110 螺母的保证荷载


②螺母的硬度应符合表1-111的规定。

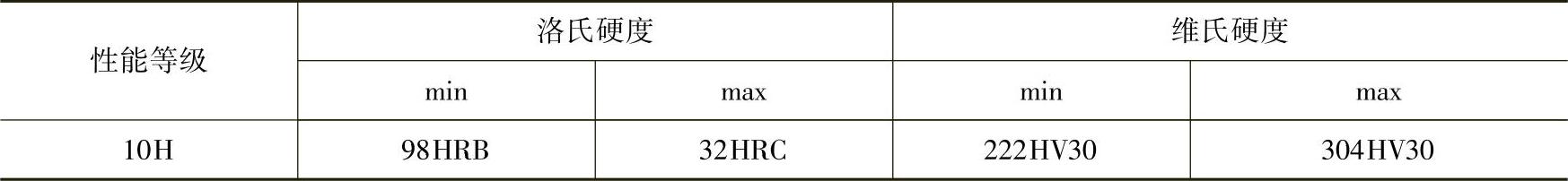

1-111 螺母的硬度


3)垫圈的硬度。垫圈的硬度为329HV30~436HV30(35HRC~45HRC)。

(3)连接副的紧固轴力 应符合表1-112的规定。

1-112 连接副的紧固轴力


(4)螺栓、螺母的螺纹 螺纹的基本尺寸应符合《普通螺纹 基本尺寸》(GB/T 196—2003)对粗牙普通螺纹的规定。螺栓螺纹公差应符合6g(GB/T 197—2003),螺母螺纹公差应符合6H(GB/T 197—2003)的规定。

(5)表面缺陷

1)螺栓、螺母的表面缺陷应符合《紧固件表面缺陷 螺栓、螺钉和螺柱一般要求》(GB/T 5779.1—2000)或《紧固件表面缺陷 螺母》(GB/T 5779.2—2000)的规定。

2)垫圈表面不允许有裂纹、毛刺、浮锈和影响使用的凹痕、划伤。

(6)其他尺寸及形位公差 螺栓、螺母、垫圈的其他尺寸及形位公差应符合《紧固件公差 螺栓、螺钉、螺柱和螺母》(GB/T 3103.1—2002)或《紧固件公差 平垫圈》(GB/T 3103.3—2000)有关C级产品的规定。

(7)表面处理 为保证连接副紧固轴力和防锈性能,螺栓、螺母和垫圈应进行表面处理(可以是相同的或不同的),并由制造者确定。经处理后的连接副紧固轴力应符合有关规定。
