大六角头高强度螺栓施工图解

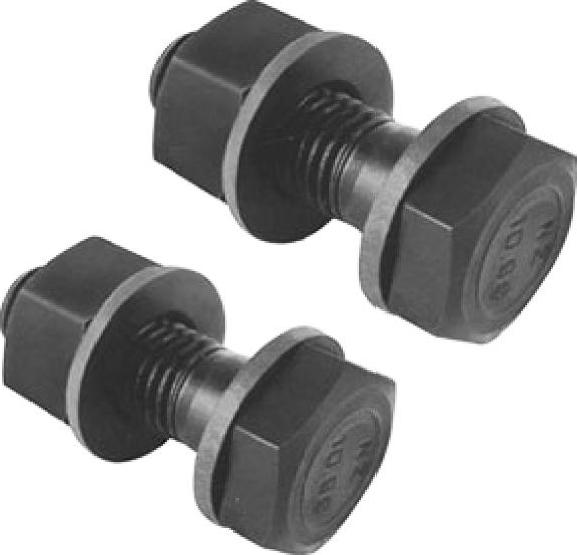

1.实际案例展示


2.特点

大六角头高强度螺栓的头部尺寸比普通六角头螺栓要大,可适应施加预拉力的工具及操作要求,同时也增大与连接板间的承压或摩擦面积。其产品标准为《钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件》(GB/T 1231—2006)。

3.技术要求

(1)性能等级、材料及使用配合

1)螺栓、螺母、垫圈的性能等级和材料按表1-94的规定。

2)螺栓、螺母、垫圈的使用配合按表1-95的规定。

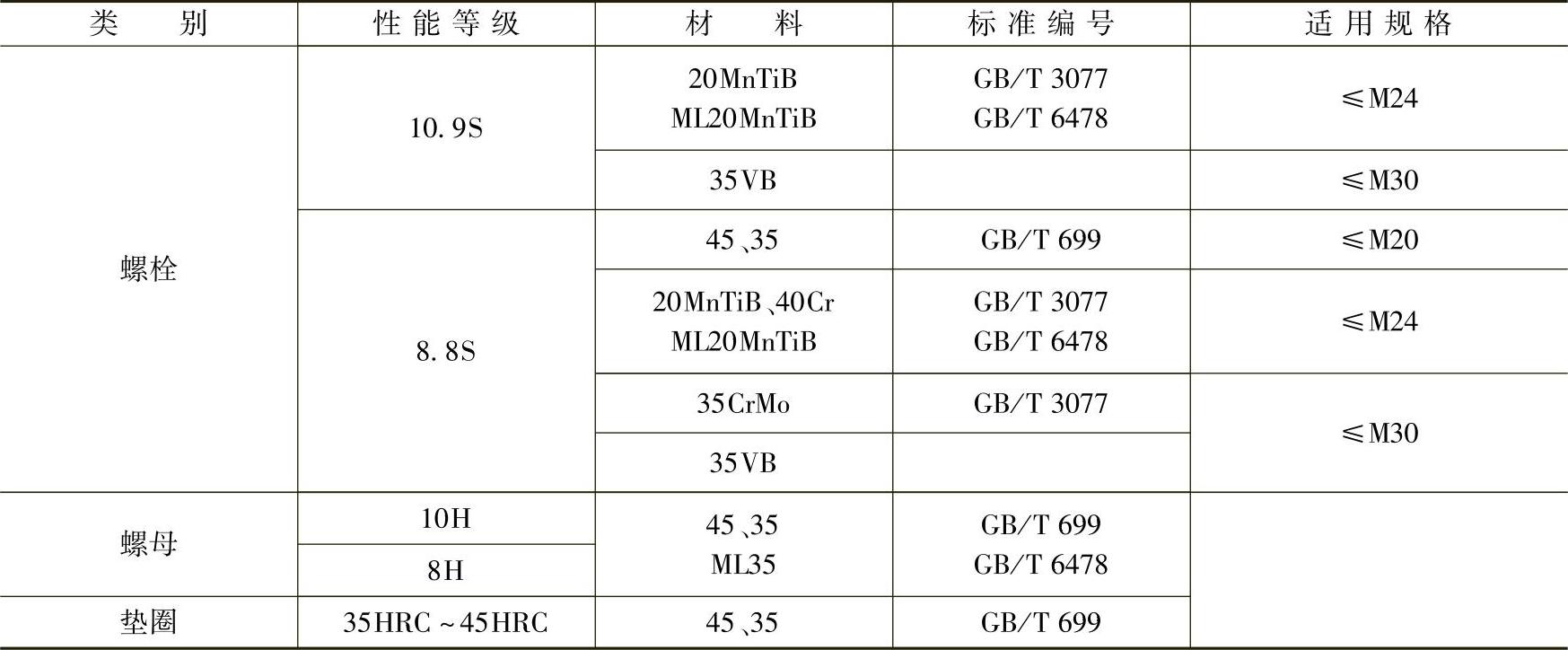

1-94 螺栓螺母垫圈的性能等级和材料


1-95 螺栓螺母垫圈的使用配合


(2)机械性能

1)螺栓机械性能。

①试件机械性能。制造厂应将制造螺栓的材料取样,经与螺栓制造中相同的热处理工艺处理后,制成试件进行拉伸试验,应符合表1-96的规定。当螺栓的材料直径≥16mm时,根据用户要求,制造厂还应增加常温冲击试验,应符合表1-96的规定。

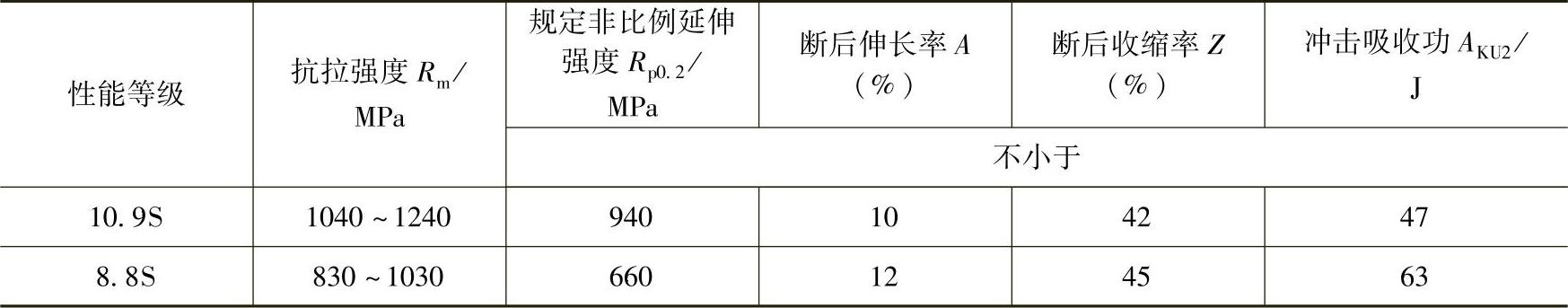

1-96 拉伸试验


②实物机械性能。进行螺栓实物楔负载试验时,拉力载荷应在表1-97规定的范围内,且断裂应发生在螺纹部分或螺纹与螺杆交界处。

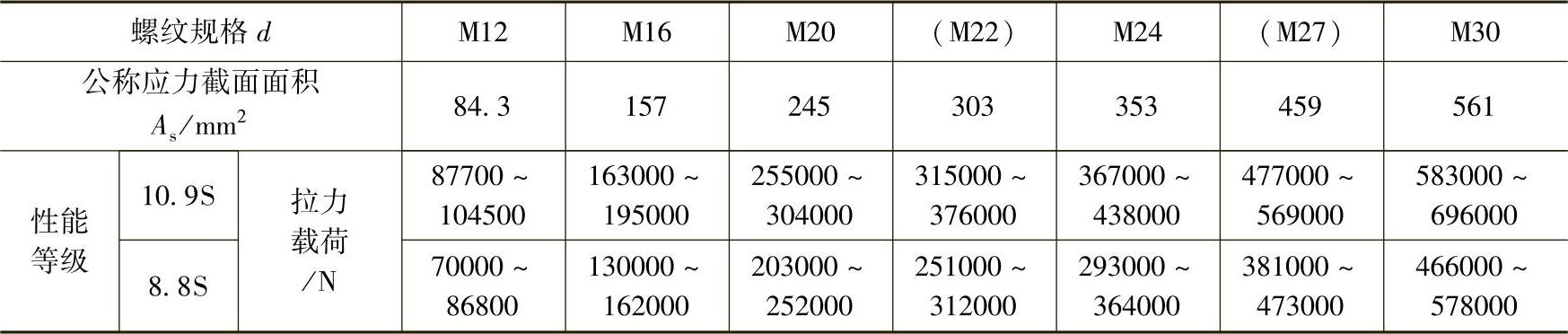

1-97 拉力载荷


当螺栓1/d≤3时,如不能做楔负载试验,允许做拉力荷载试验或芯部硬度试验。拉力荷载应符合表1-97的规定。芯部硬度试验符合表1-98的规定。

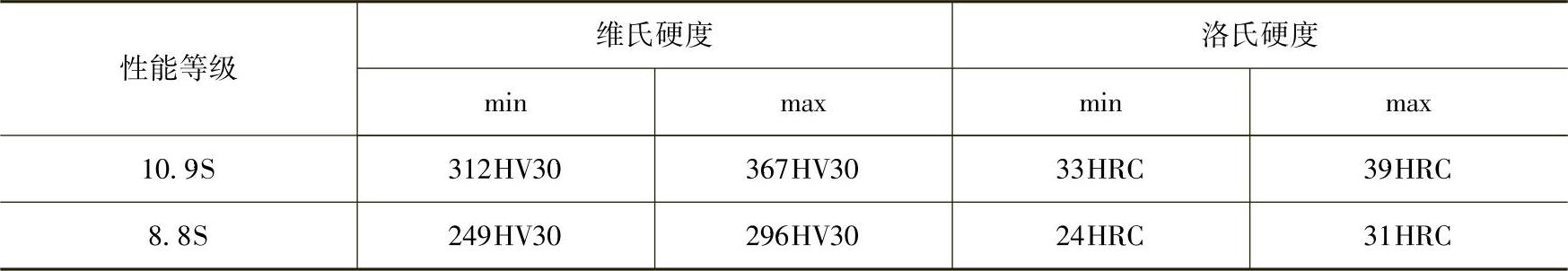

1-98 芯部硬度试验


③螺栓脱碳层按《紧固件机械性能 螺栓、螺钉和螺柱》(GB/T 3098.1—2010)的有关规定。

2)螺母机械性能。

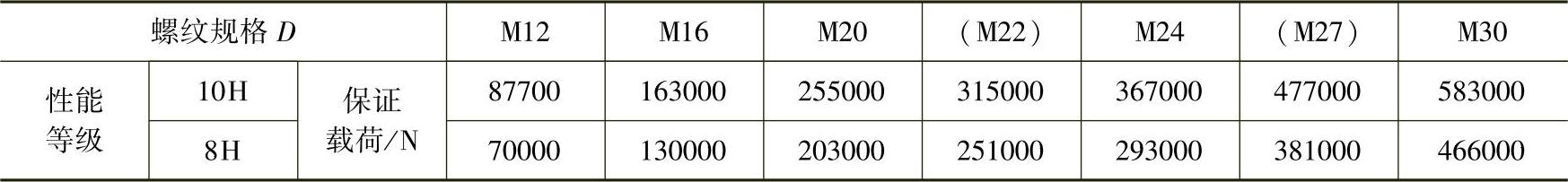

①螺母的保证载荷应符合表1-99的规定。

1-99 螺母的保证荷载


②螺母的硬度应符合表1-100的规定。

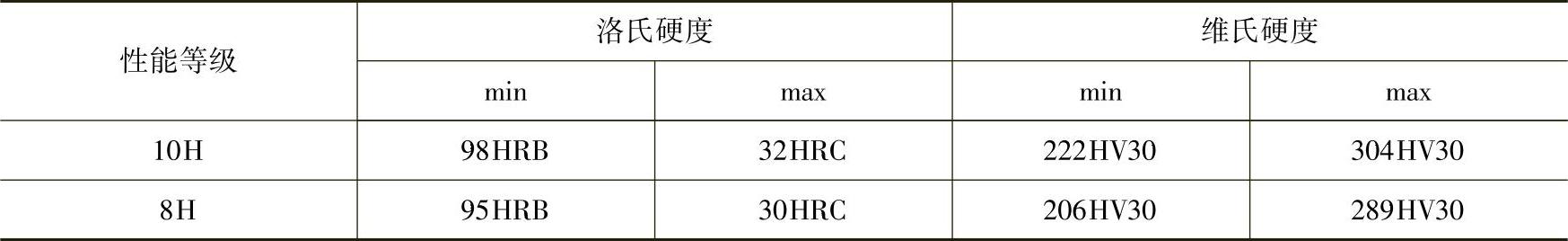

1-100 螺母的硬度


3)垫圈硬度。垫圈的硬度为329HV30~436HV30(35HRC~45HRC)。

(3)连接副的扭矩系数

1)高强度大六角头螺栓连接副应保证扭矩系数供货,同批连接副的扭矩系数平均值为0.110~0.150,扭矩系数标准偏差应小于或等于0.010。每一连接副包括1个螺栓、1个螺母、2个垫圈,并应分属同批制造。

2)扭矩系数保证期为自出厂之日起6个月,用户如需延长保证期,可由供需双方协议解决。

(4)螺栓、螺母的螺纹

1)螺纹的基本尺寸按《普通螺纹 基本尺寸》(GB/T 196—2003)粗牙普通螺纹的规定。螺栓螺纹公差按《普通螺纹 公差》(GB/T 197—2003)的6g,螺母螺纹公差按《普通螺纹 公差》(GB/T 197—2003)的6H。

2)螺纹牙侧表面粗糙度的最大参数值Ra应为12.5μm。

(5)螺栓的螺纹末端 按《钢结构用高强度大六角头螺栓》(GB/T 1228—2006)和《紧固件 外螺纹零件的末端》(GB/T 2—2001)的规定。

(6)表现缺陷

1)螺栓、螺母的表面缺陷分别按《紧固件表面缺陷 螺栓、螺钉和螺柱一般要求》(GB/T 5779.1—2000)和《紧固件表面缺陷 螺母》(GB/T 5779.2—2000)的规定。

2)垫圈不允许有裂纹、毛刺、浮锈和影响使用的凹痕、划伤。

(7)其他尺寸及形位公差 螺栓、螺母和垫圈的其他尺寸及形位公差应符合《紧固件公差 螺栓、螺钉、螺柱和螺母》(GB/T 3103.1—2002)和《紧固件公差 平垫圈》(GB/T 3103.3—2000)有关C级产品的规定。

(8)表面质量 螺栓、螺母和垫圈均应进行保证连接副扭矩系数和防锈的表面处理,表面处理工艺由制作厂选择。
