1.实际案例展示

2.分类及型号

工字钢翼缘是变截面，靠腹板部厚，外部薄；H型钢的翼缘是等截面。

工字钢分普通工字钢和轻型工字钢两种，其型号用截面高度（单位为“cm”）来表示。对于20号以上普通工字钢，根据腹板厚度和翼缘宽度的不同，同一号工字钢又有a、b或a、b、c三种区别，其中a类腹板最薄、最窄，b类较厚较宽，c类最厚最宽。同样高度的轻型工字钢的翼缘要比普通工字钢的翼缘宽而薄，腹板也薄，故重量较轻、截面回转半径略大。轻型工字钢也有部分型号（从118至130）有两种规格（如118和118a，120和120a）。

槽钢是槽形截面的型材，有热轧普通槽钢和轻型槽钢两种，与工字钢一样是以截面高度的厘米数表示型号。从[14开始，也有a、b或a、b、c规格的区分，其不同点是腹板厚度和翼缘的宽度。槽钢翼缘内表面的斜度（1∶10）比工字钢要平缓，紧固连接螺栓比较容易。型号相同的轻型槽钢比普通槽钢的翼缘宽且薄，腹板厚度也小，截面特性更好一些。

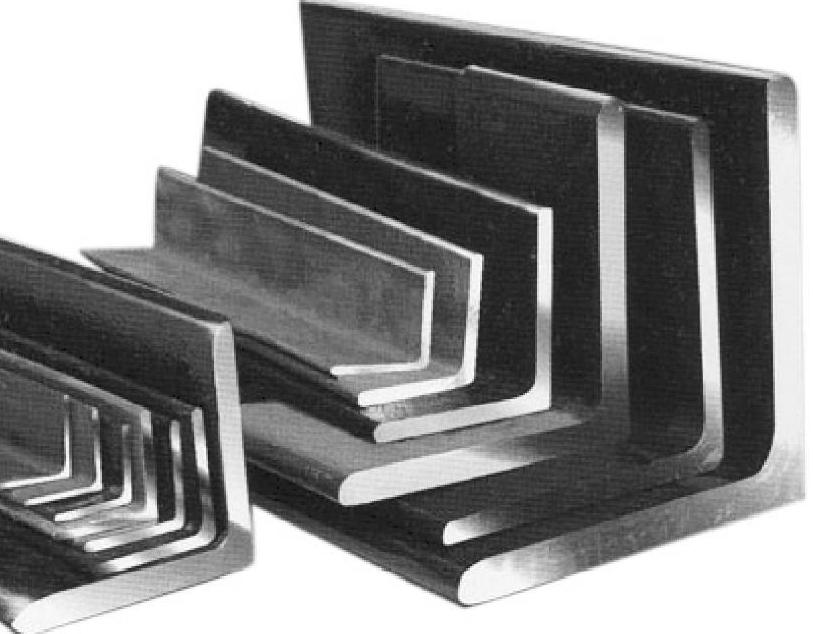

角钢是传统的格构式钢结构构件中应用最广泛的轧制型材，有等边角钢和不等边角钢两大类。按现行国家标准《热轧型钢》（GB/T 706—2008）的规定，角钢的型号以其肢长表示，单位以厘米计。在一个型号内，可以有2～7个肢厚的不同规格，为截面选择提供了方便，如常用的10号等边角钢，肢厚规格有6mm、7mm、8mm、10mm、12mm、14mm、16mm共七种。

3.尺寸、外形、重量及允许偏差

（1）尺寸的表示方法

1）型钢的截面图示及标注符号如图1-3～图1-6所示。

图1-3 工字钢截面图

h—高度 b—腿宽度 d—腰厚度 t—平均腿厚度 r—内圆弧半径 r₁—腿端圆弧半径

图1-4 槽钢截面图

h—高度 b—腿宽度 d—腰厚度 t—平均腿厚度 r—内圆弧半径 r₁—腿端圆弧半径 Z₀—YY轴与Y₁Y₁轴间距

图1-5 等边角钢截面图

b—边宽度 d—边厚度 r—内圆弧半径 r₁—边端圆弧半径 Z₀—重心距离

图1-6 不等边角钢截面图

B—长边宽度 b—短边宽度 d—边厚度 r—内圆弧半径 r₁—边端圆弧半径 X₀—重心距离 Y₀—重心距离

2）型钢的截面尺寸、截面面积、理论重量及截面特性参数应符合《热轧型钢》（GB/T 706—2008）附录A的规定。

（2）尺寸、外形及允许偏差

1）型钢的尺寸、外形及允许偏差应符合表1-56～表1-58的规定。根据需方要求，型钢的尺寸、外形及允许偏差也可按照供需双方协定。

表1-56 工字钢、槽钢尺寸、外形及允许偏差 （单位：mm）

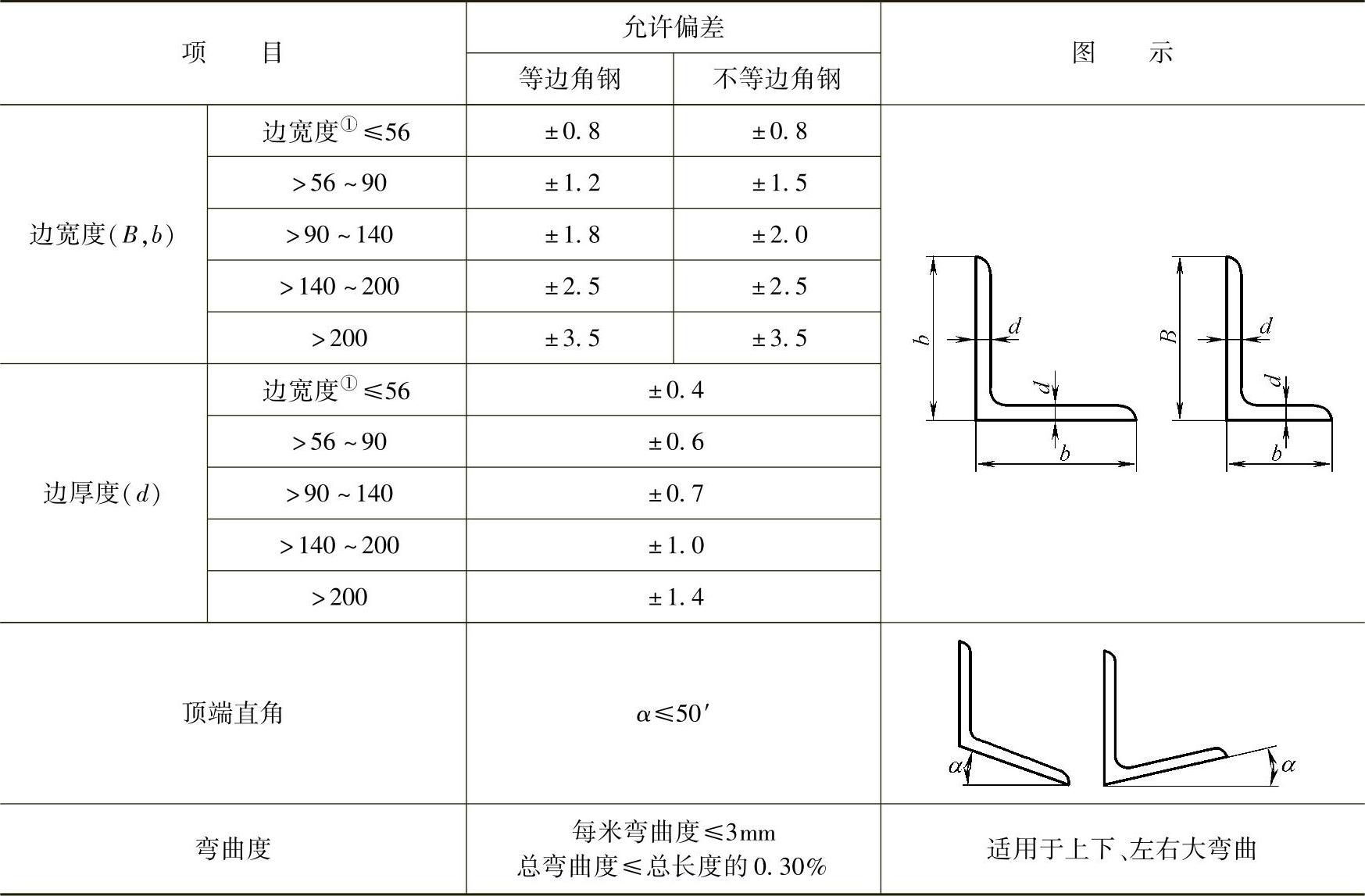

表1-57 角钢尺寸、外形及允许偏差 （单位：mm）(www.daowen.com)

①不等边角钢按长边宽度B。

表1-58 L型钢尺寸、外形及允许偏差 （单位：mm）

2）工字钢的腿端外缘钝化、槽钢的腿端外缘和肩钝化不应使直径等于0.18d的圆棒通过，角钢的边端外角和顶角钝化不应使直径等于0.18d的圆棒通过。

3）工字钢、槽钢的外缘斜度和弯腰挠度、角钢的顶端直角在距端头不小于750mm处检查。

4）工字钢、槽钢平均腿厚度（t）的允许偏差为±0.06t，在车削轧辊上检查。

5）根据双方协定，相对于工字钢垂直轴的腿的不对称度，不应超过腿宽公差的一半。

6）工字钢不应有明显的扭转。

（3）长度及允许偏差

1）角钢的通常长度为4000～19000mm，其他型钢的通常长度为5000～19000mm。根据需方要求也可以供应其他长度的产品。

2）型钢的长度允许偏差按表1-59规定。

表1-59 型钢的长度允许偏差

（4）重量及允许偏差

1）型钢应按理论重量交货，理论重量按密度为7.85g/cm³计算。经供需双方协商并在合同中注明，也可按实际重量交货。

2）根据双方协议，型钢的每米重量允许偏差不应超过-5%～+3%。

3）型钢的截面面积计算公式按表1-60的规定。

表1-60 截面面积的计算公式

4.技术要求

（1）钢的牌号和化学成分 钢的牌号和化学成分（熔炼分析）应符合《碳素结构钢》（GB/T 700—2006）或《低合金高强度结构钢》（GB/T 1591—2008）的有关规定。根据需方要求，经供需双方协商，也可按其他牌号和化学成分供货。

（2）交货状态 型钢以热轧状态交货。

（3）力学性能 型钢的力学性能应符合《碳素结构钢》（GB/T 700—2006）或《低合金高强度结构钢》（GB/T 1591—2008）的有关规定。经供需双方协商，也可按其他力学性能指标供货。

（4）表面质量

1）型钢表面不应有裂缝、折叠、结疤、分层和夹杂。

2）型钢表面允许有局部发纹、凹坑、麻点、刮痕和氧化铁皮压入等缺陷存在，但不应超出型钢尺寸允许偏差。

3）型钢表面缺陷允许清除，清除处应圆滑无棱角，但不应进行横向清除。清除宽度不应小于清除深度的五倍，清除后的型钢尺寸不应超出尺寸的允许偏差。

4）型钢不应有大于5mm的毛刺。
