2.分类及代号

H型钢、H型钢桩一般统称H型钢。H型钢的截面特性明显优于传统的工字钢、槽钢、角钢以及它们的组合截面，所以在钢结构工程中得到了越来越广泛的应用。H型钢的分类和代号如下：

H型钢分为四类，其代号如下；

宽翼缘H型钢HW（W为Wide英文字头）。

中翼缘H型钢HM（M为Middle英文字头）。

窄翼缘H型钢HN（N为Narrow英文字头）。

薄壁H型钢HT（T为Thin的英文字头）。

桩类H型钢HP（P为Pile英文字头）。

部分T型钢分为三类，其代号如下：

宽翼缘剖分T型钢TW（W为Wide英文字头）。

中翼缘剖分T型钢TM（M为Middle英文字头）。

窄翼缘剖分T型钢TN（N为Narrow英文字头）。

3.尺寸、外形、重量及允许偏差

（1）尺寸的表示方法

1）H型钢、H型钢桩和剖分T型钢的截面图示及标注符号如图1-1和图1-2所示。

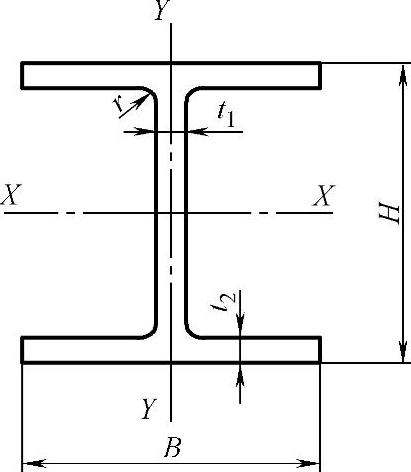

图1-1 H型钢截面图

H—高度 B—宽度 t₁—腹板厚度 t₂—翼缘厚度 r—圆角半径

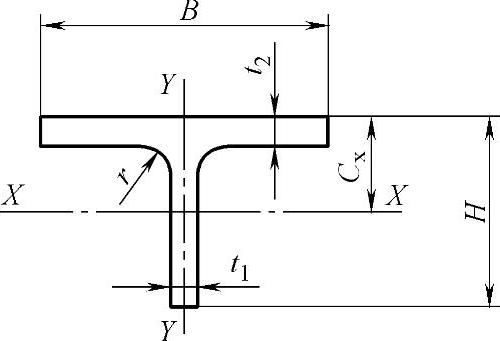

图1-2 剖分T型钢截面图

H—高度 B—宽度 t₁—腹板厚度 t₂—翼缘厚度 r—圆角半径 C_x—重心

2）H型钢、H型钢桩和剖分T型钢的截面尺寸、截面面积、理论重量及截面特性参数应分别符合表1-49或表1-50或表1-51的规定。根据需方要求，也可由供需双方协议供应其他参数要求的产品。工字钢和H型钢型号截面特性参数对比见《热轧H型钢和剖分T型钢》（GB/T 11263—2010）附录D的规定。

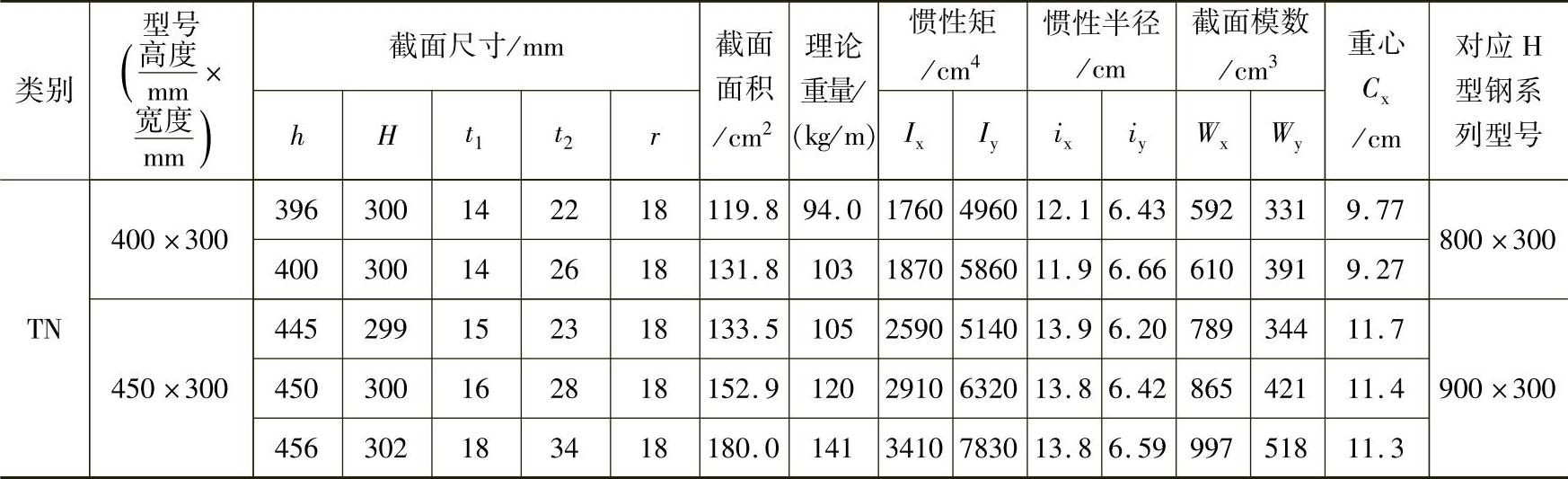

表1-49 H型钢截面尺寸、截面面积、理论重量及截面特性

（续）

（续）

（续）

（续）

注：1.表中同一型号的产品，其内侧尺寸高度一致。

2.表中截面面积计算公式为：t₁（H-2t₂）+2Bt₂+0.858r²。

3.表中“∗”表示的规格为市场非常用规格。

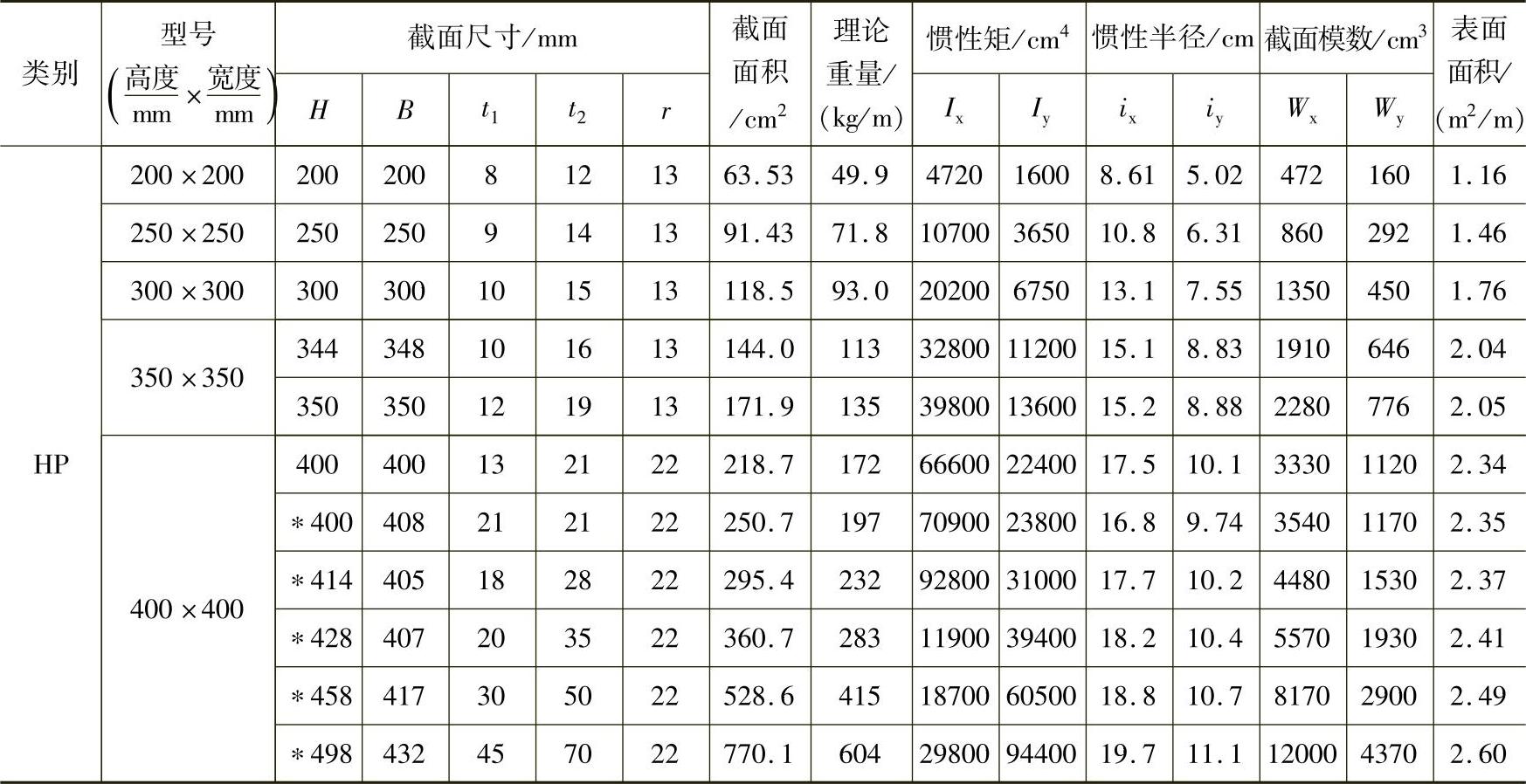

表1-50 H型钢桩截面尺寸、截面面积、理论重量及截面特性

(www.daowen.com)

注：同表1-49表注。

表1-51 剖分T型钢的截面尺寸、截面面积、理论重量及截面特性

（续）

（续）

（续）

3）H型钢、H型钢桩和剖分T型钢的交货长度应在合同中注明，通常订货长度为12m，根据需方要求也可以供应其他长度产品。

（2）尺寸、外形允许偏差

1）H型钢和剖分T型钢尺寸、外形允许偏差应分别符合表1-52或表1-54的规定，表1-50所列的H型钢桩规格，其H、B、t₁、t₂等的尺寸偏差按表1-53的规定执行。根据需方要求，H型钢、H型钢桩和剖分T型钢尺寸、外形允许偏差可执行供需双方协议规定。

2）H型钢和剖分T型钢的切断面上不得有大于8mm的毛刺。

3）H型钢和剖分T型钢不得有明显的扭转。

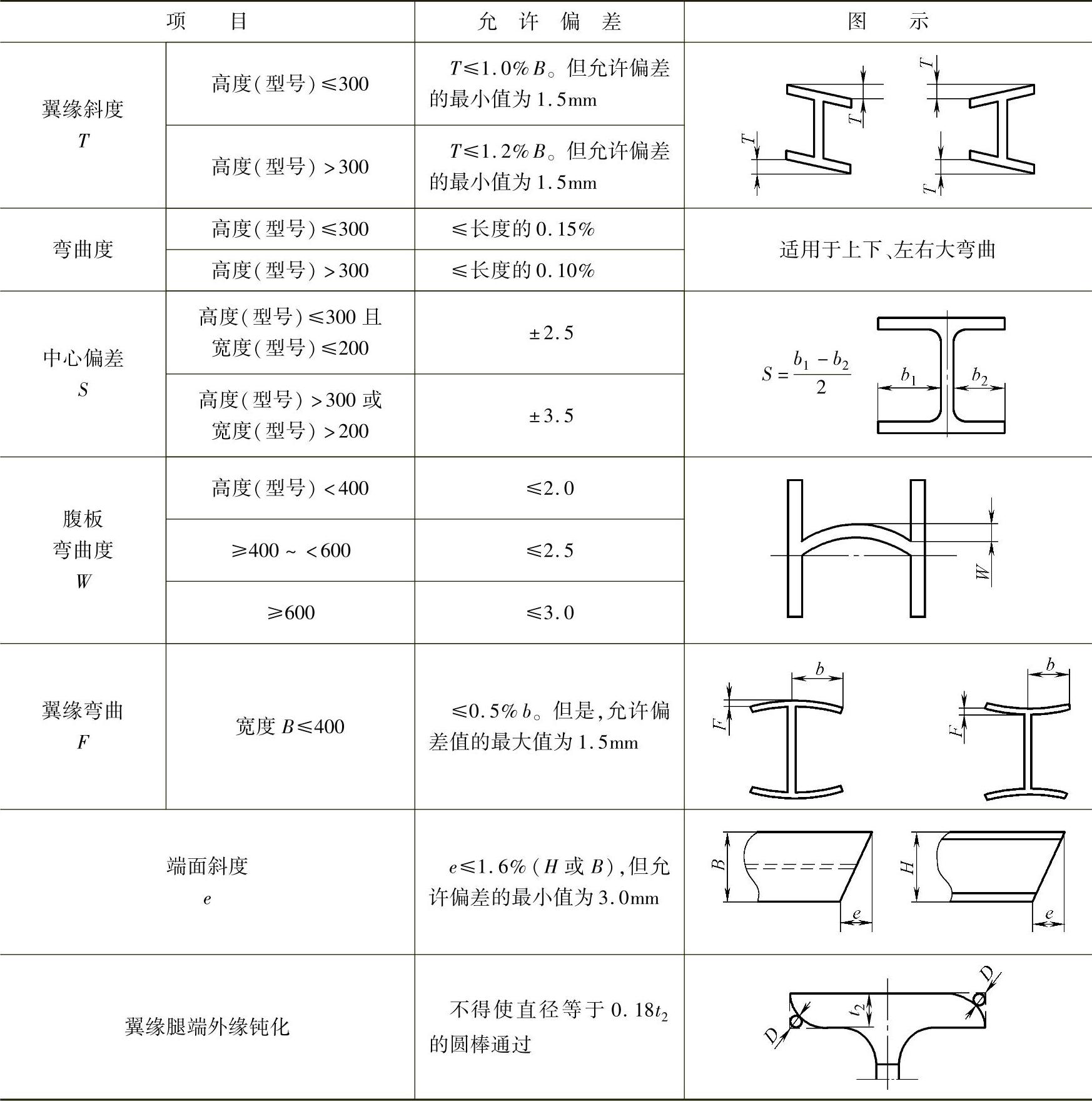

表1-52 H型钢尺寸、外形允许偏差 （单位：mm）

（续）

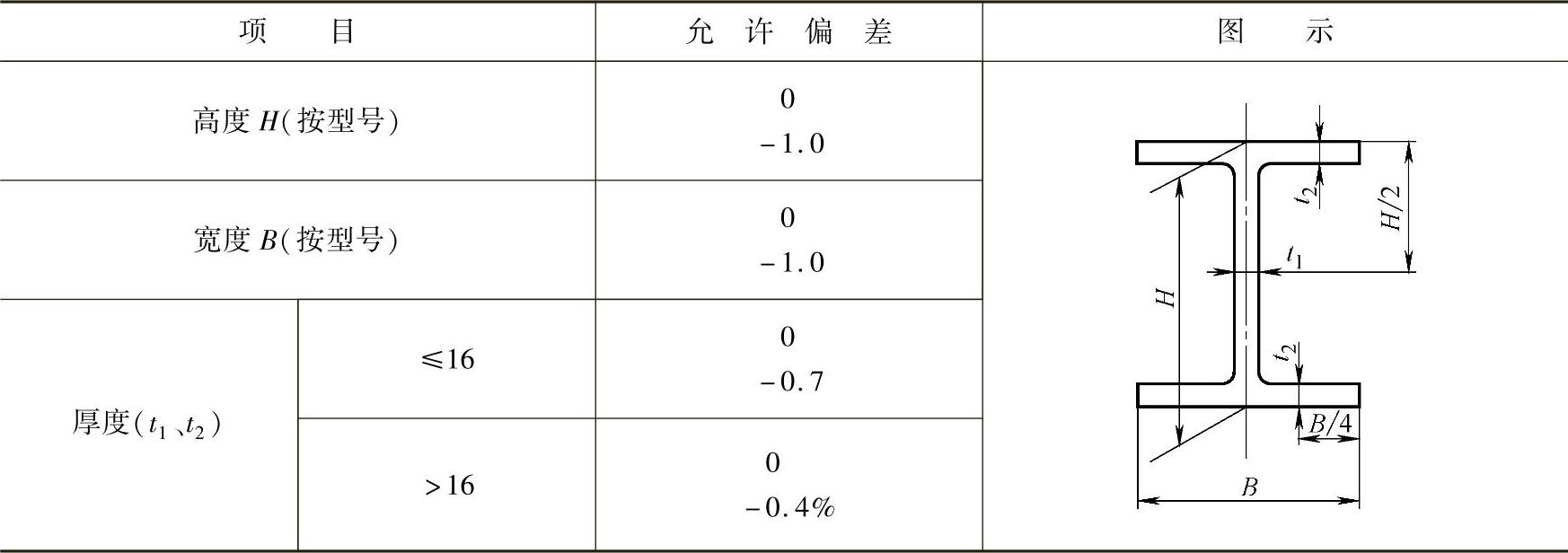

表1-53 H型钢桩尺寸、外形允许偏差 （单位：mm）

表1-54 T型钢尺寸、外形允许偏差 （单位：mm）

注：其他部位的允许偏差，按对应H型钢规格的部位允许偏差。

（3）重量及允许偏差

1）H型钢、H型钢桩和剖分T型钢应按理论重量交货（理论重量按密度为7.85g/cm³计算）。经供需双方协商并在合同中注明，也可按实际重量交货。

2）H型钢、H型钢桩和剖分T型钢交货重量允许偏差应符合表1-55的规定。允许偏差的计算方法为实际重量与理论重量之差除以理论重量，以百分率表示。

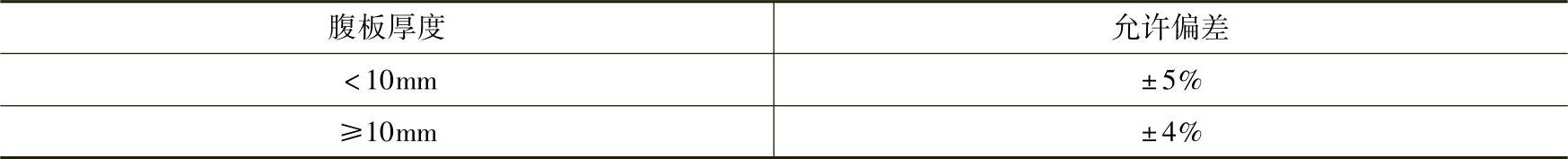

表1-55 H型钢、H型钢桩和剖分T型钢交货重量允许偏差

注：适用于同一尺寸的一批（质量1t以上）。但是，相当于1t而根数不足10根时，适用于10根以上的一批。

4.技术要求

（1）交货状态 H型钢和H型钢桩以热轧状态交货，剖分T型钢由热轧H型钢剖分而成。

（2）钢的牌号和化学成分

1）H型钢、H型钢桩和剖分T型钢的牌号和化学成分（熔炼分析），应符合《碳素结构钢》（GB/T 700—2006）或《船舶及海洋工程用结构钢》（GB 712—2011）或《桥梁用结构钢》（GB/T 714—2008）或《低合金高强度结构钢》（GB/T 1591—2008）或《高耐候性结构钢》（GB/T 4171—2008）的有关规定。经供需双方协商，并在合同中注明，也可按其他牌号和化学成分供货。

2）H型钢、H型钢桩和剖分T型钢的成品化学成分允许偏差应符合《钢的成品化学成分允许偏差》（GB/T 222—2006）的规定。

（3）力学性能 H型钢、H型钢桩和剖分T型钢的力学性能应符合《碳素结构钢》（GB/T 700—2006）或《船舶及海洋工程用结构钢》（GB 712—2011）或《桥梁用结构钢》（GB/T 714—2008）或《低合金高强度结构钢》（GB/T 1591—2008）或《高耐候性结构钢》（GB/T 4171—2008）或《焊接结构用耐候钢》（GB/T 4172—2000）的有关规定。经供需双方协商，并在合同中注明，也可按其他力学性能、工艺性能指标供货。

（4）表面质量

1）H型钢、H型钢桩和剖分T型钢表面不允许有影响使用的裂缝、折叠、结疤、分层和夹杂。局部细小的裂纹、凹坑、凸起、麻点及刮痕等缺陷允许存在，但不得超出厚度尺寸允许偏差。

2）H型钢、H型钢桩和剖分T型钢表面缺陷允许用砂轮等机械方法修磨或焊补进行缺陷清除或修补。
