1.实际案例展示

2.分类和代号

（1）按边缘状态分

切边 EC。

不切边EM。

（2）按厚度偏差种类分

N类偏差：正偏差和负偏差相等。

A类偏差：按公称厚度规定负偏差。

B类偏差：固定负偏差为0.3mm。

C类偏差；固定负偏差为零，按公称厚度规定正偏差。

（3）按厚度精度分

普通厚度精度 PT.A。

较高厚度精度 PT.B。

3.尺寸

（1）钢板和钢带的尺寸范围

单轧钢板公称厚度 3～400mm。

单轧钢板公称宽度 600～4800mm。

钢板公称长度 2000～20000mm。

钢带（包括连轧钢板）公称厚度 0.8～25.4mm。

钢带（包括连轧钢板）公称宽度 600～2200mm。

纵切钢带公称宽度 120～900mm。

（2）钢板和钢带推荐的公称尺寸

1）单轧钢板的公称厚度在（1）中所规定范围内，厚度小于30mm的钢板按0.5mm倍数的任何尺寸；厚度不小于30mm的钢板按1mm倍数的任何尺寸。

2）单轧钢板的公称宽度在（1）所规定范围内，按10mm或50mm倍数的任何尺寸。

3）钢带（包括连轧钢板）的公称厚度在（1）所规定范围内，按0.1mm倍数的任何尺寸。

4）钢带（包括连轧钢板）的公称宽度在（1）所规定范围内，按10mm倍数的任何尺寸。

5）钢板的长度在（1）规定范围内，按50mm或100mm倍数的任何尺寸。

6）根据需方要求，经供需双方协议，可以供应推荐公称尺寸以外的其他尺寸的铜板和钢带。

4.尺寸允许偏差

对不切头尾的不切边钢带检查厚度、宽度时，两端不考核的总长度L为

L（m）=90/公称厚度（mm）

但两端最大总长度不得大于20m。

（1）厚度允许偏差

1）单轧钢板的厚度允许偏差（N类）应符合表1-34的规定。

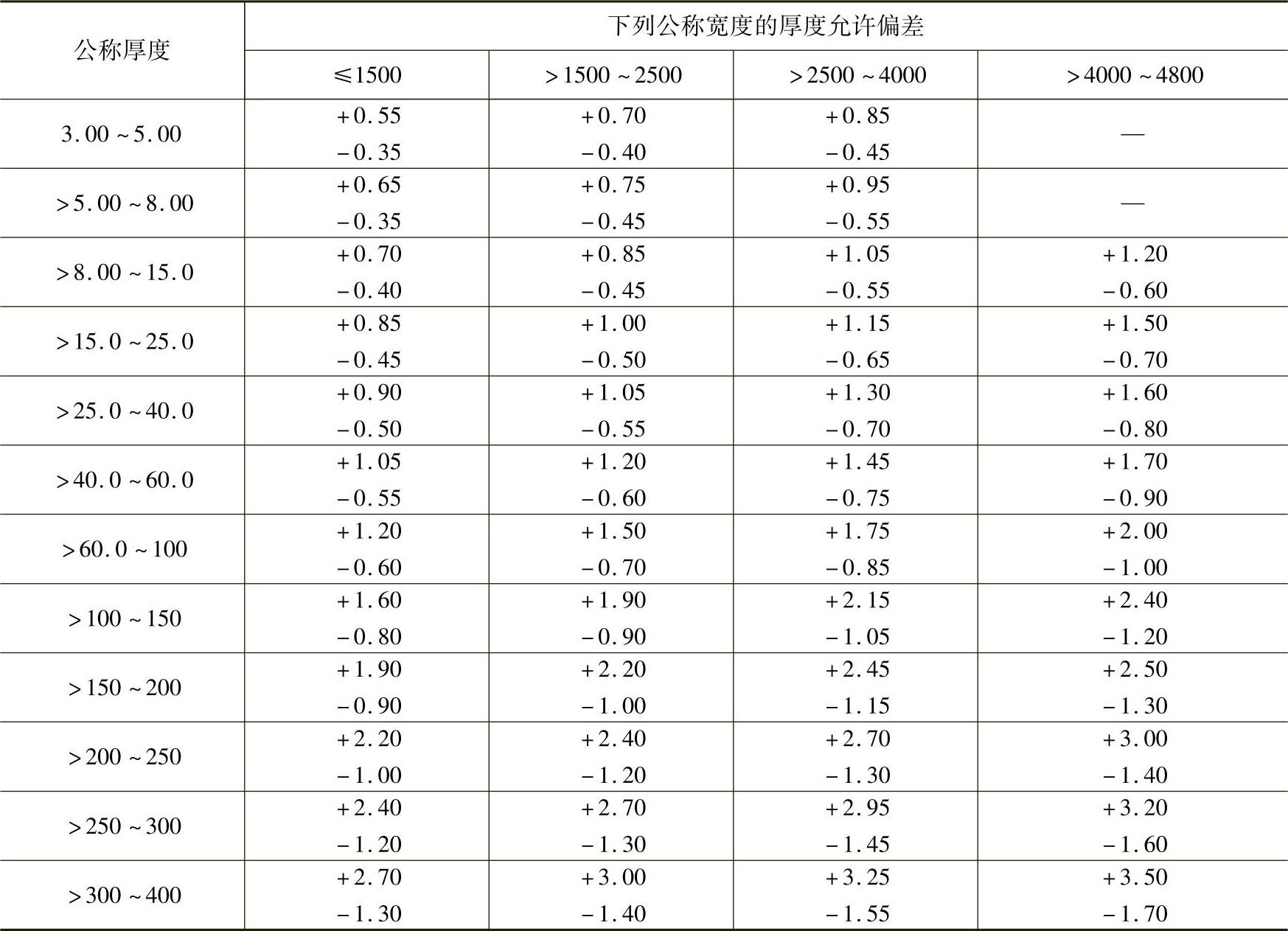

表1-34 单轧钢板的厚度允许偏差（N类） （单位：mm）

2）根据需方要求，并在合同中注明偏差类别，可以供应公差值与表1-34规定公差值相等的其他偏差类别的单轧钢板，见表1-35～表1-37规定的A类、B类和C类偏差；也可以供应公差值与表1-34规定公差值相等的限制正偏差的单轧钢板，正负偏差由供需双方协商规定。

表1-35 单轧钢板的厚度允许偏差（A类） （单位：mm）

表1-36 单轧钢板的厚度允许偏差（B类） （单位：mm）

表1-37 单轧钢板的厚度允许偏差（C类） （单位：mm）

3）钢带（包括连轧钢板）的厚度偏差应符合表1-38的规定。需方要求按较高厚度精度供货时应在合同中注明，未注明的按普通精度供货。根据需方要求，可以在表1-38规定的公差范围内调整钢带的正负偏差。

表1-38 钢带（包括连轧钢板）的厚度允许偏差（N类） （单位：mm）

①规定最小屈服强度R_e≥345MPa的钢带，厚度偏差应增加10%。

（2）宽度允许偏差(www.daowen.com)

1）切边单轧钢板的宽度允许偏差应符合表1-39的规定。

表1-39 切边单轧钢板的宽度允许偏差 （单位：mm）

2）不切边单轧钢板的宽度允许偏差由供需双方协商。

3）不切边钢带（包括连轧钢板）的宽度允许偏差应符合表1-40的规定。

表1-40 不切边钢带（包括连轧钢板）的宽度允许偏差 （单位：mm）

4）切边钢带（包括连轧钢板）的宽度允许偏差应符合表1-41的规定。经供需双方协定，可以供应较高宽度精度的钢带。

表1-41 切边钢带（包括连轧钢板）的宽度允许偏差 （单位：mm）

5）纵切钢带的宽度允许偏差应符合表1-42的规定。

表1-42 纵切钢带的宽度允许偏差 （单位：mm）

（3）长度允许偏差

1）单轧钢板长度允许偏差应符合表1-43的规定。

表1-43 单轧钢板长度允许偏差 （单位：mm）

2）连轧钢板长度允许偏差应符合表1-44的规定。

表1-44 连轧钢板长度允许偏差 （单位：mm）

5.外形

（1）不平度

1）单轧钢板按下列两类钢，分别规定钢板不平度。

钢类L：规定的最低屈服强度值≤460MPa，未经淬火加回火处理的钢板。

钢类H：规定的最低屈服强度值＞460～700MPa，以及所有淬火或淬火加回火的钢板。

①单轧钢板的不平度按表1-45的规定。

表1-45 单轧钢板的不平度 （单位：mm）

（续）

②如测量时直尺（线）与钢板接触点之间距离小于1000mm，则不平度最大允许值应符合以下要求：对钢类L，为接触点间距离（300～1000mm）的1%；对钢类H，为接触点间距离（300～1000mm）的1.5%。但两者均不得超过表1-45的规定。

2）连轧钢板的不平度按表1-46的规定。

表1-46 连轧钢板的不平度 （单位：mm）

3）如用户对钢板的不平度有要求，在用户开卷设备能保证质量的前提下，供需双方可以协商规定，并在合同中注明。

（2）镰刀弯及切斜 钢板的镰刀弯及切斜应受限制，应保证钢板订货尺寸的矩形。

1）镰刀弯。

①单轧钢板的镰刀弯应不大于实际长度的0.2%。

②钢带（包括纵切钢带）和连轧钢板的镰刀弯按表1-47的规定，对不切头尾的不切边钢带检查镰刀弯时，两端不考核的总长度按表中第4项检查不切头尾的不切边钢带的厚度、宽度两端不考核总长规定。

表1-47 钢带（包括纵切钢带）和连轧钢板的镰刀弯 （单位：mm）

2）切斜。钢板的切斜应不大于实际宽度的1%。

（3）钢带应牢固地成卷 钢带卷的一侧塔形高度不得超过表1-48的规定。

表1-48 塔形高度 （单位：mm）
