图2-23所示为××办公楼二层平面示意图,请计算此办公楼的二层房间(不含卫生间)和走廊地面整体面层、找平层以及走廊水泥砂浆踢脚线的工程量(其做法为:1∶2.5的水泥砂浆面层厚度为23mm,素水泥浆一道;C25细石混凝土找平层厚度为36mm;水泥砂浆踢脚线高130mm)。
【解】
(1)走廊地面整体面层工程量
(3.1-0.24)×(6.3-0.24)+(6.3-0.24)×(4.8-0.24)+(3.1-0.24)×(4.8—0.24)+(6.3-0.24)×(4.8-0.24)+(3.1-0.24)×(4.8-0.24)+(3.1-0.24)×(6.3-0.24)+(6.3+3.1+3.1+3.1+6.3+3.1-0.24)×(1.5-0.24)=116.30(m2)
=2.86×6.06+6.06×4.56+2.86×4.56+6.06×4.56+2.86×4.56+2.86×6.06+24.76×1.26
=17.3316+27.6336+13.0416+27.6336+13.0416+17.3316+31.1976
=147.21(m2)

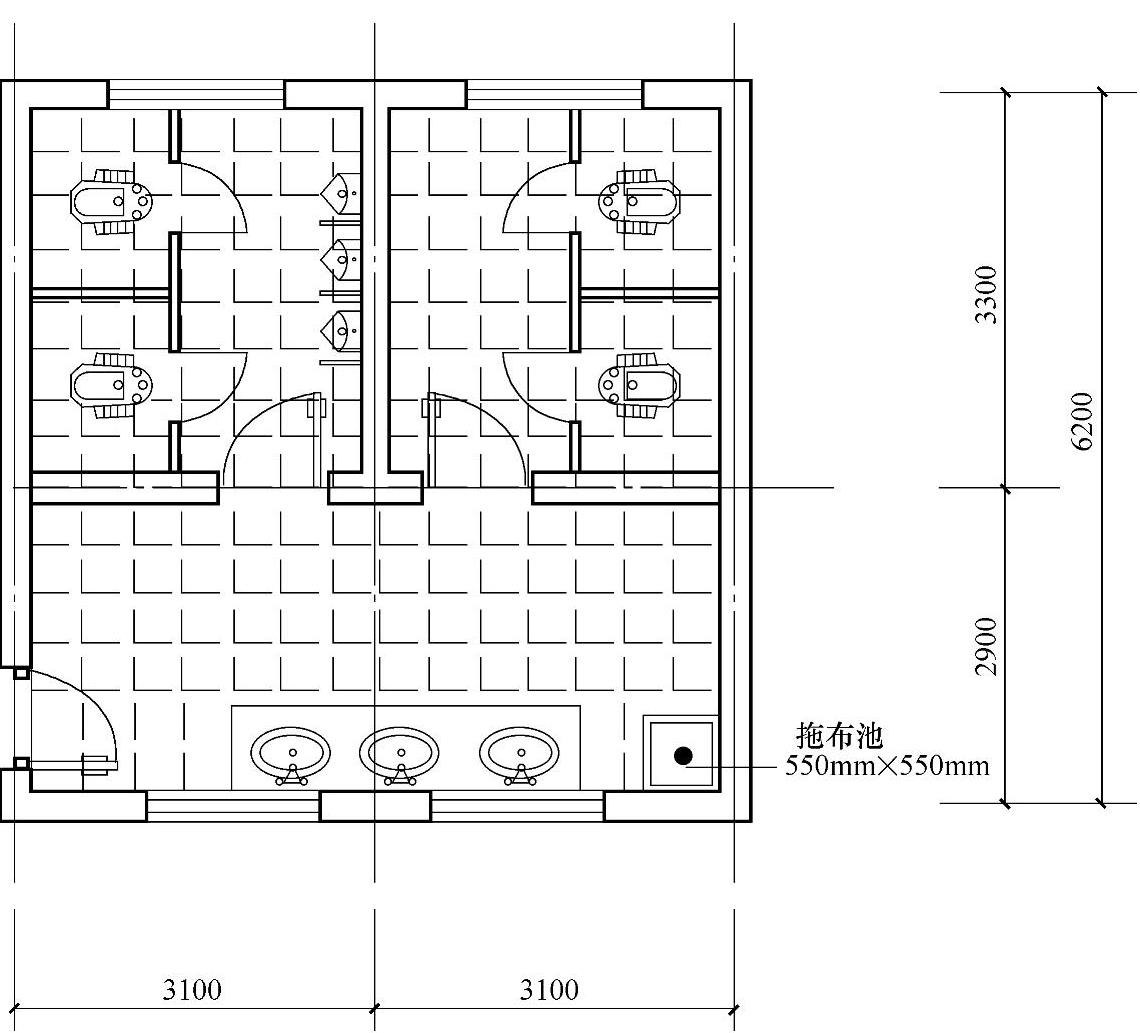

图2-22 某卫生间地面铺贴(单位:mm)

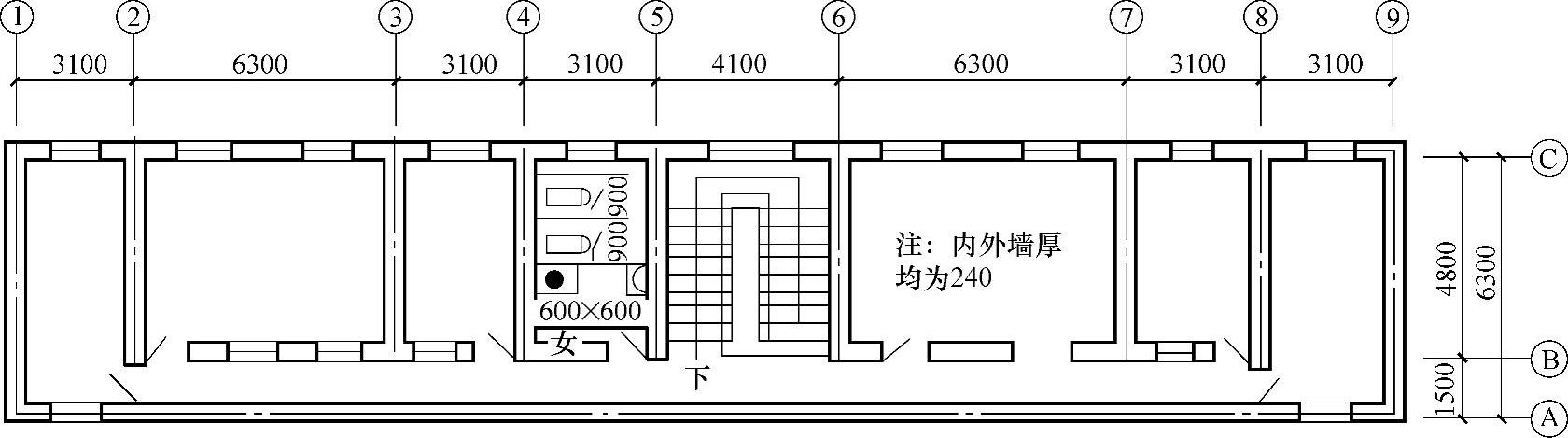

图2-23 ××办公楼二层平面示意图(单位:mm)
(2)走廊地面找平层工程量(www.daowen.com)
(3.1-0.24)×(6.3-0.24)+(6.3-0.24)×(4.8-0.24)+(3.1-0.24)×(4.8-0.24)+(6.3-0.24)×(4.8-0.24)+(3.1-0.24)×(4.8-0.24)+(3.1-0.24)×(6.3-0.24)+(6.3+3.1+3.1+3.1+6.3+3.1-0.24)×(1.5-0.24)=116.30(m2)
=2.86×6.06+6.06×4.56+2.86×4.56+6.06×4.56+2.86×4.56+2.86×6.06+24.76×1.26
=17.3316+27.6336+13.0416+27.6336+13.0416+17.3316+31.1976
=147.21(m2)
(3)走廊水泥砂浆踢脚线工程量
(3.1-0.24+6.3-0.24)×2+(6.3-0.24+4.8-0.24)×2+(3.1-0.24+4.8-0.24)×2+(6.3-0.24+4.8-0.24)×2+(3.1-0.24+4.8-0.24)×2+(3.1-0.24+6.3-0.24)×2+(6.3+3.1+3.1+3.1+6.3+3.1-0.24+1.5-0.24)×2-4.1
=17.84+21.24+14.84+21.24+14.84+17.84+52.04-4.1
=155.78(m)
清单工程量计算表见表2-16。

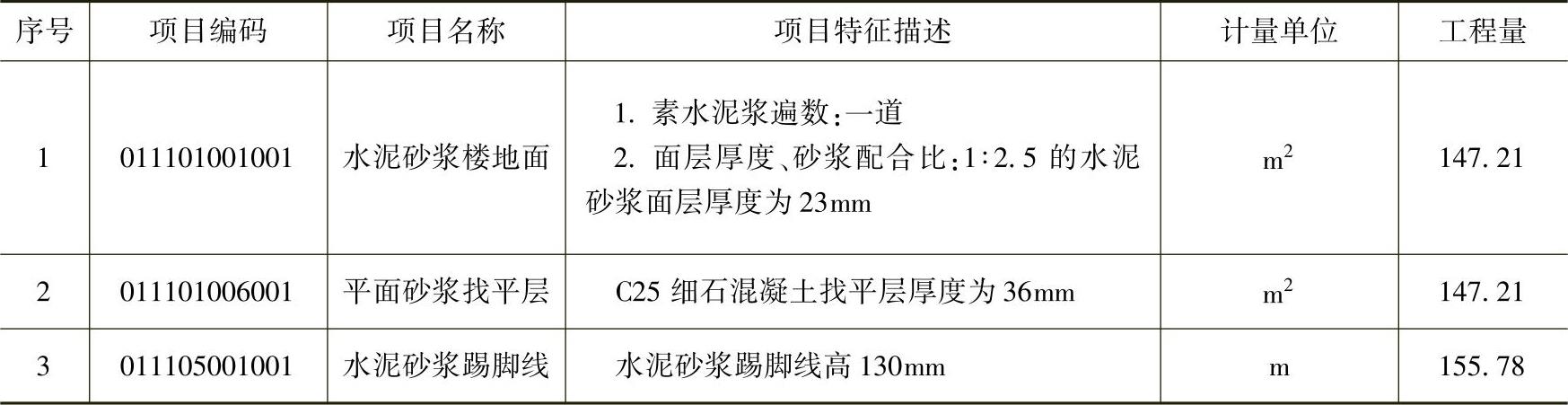

表2-16 清单工程量计算表(八)
