某住宅楼一层住户平面图如图2-17所示。已知内、外墙墙厚均为240mm,地面做法如下:3∶7灰土垫层300mm厚,60mm厚C15细石混凝土找平层,细石混凝土现场搅拌,20mm厚1∶3水泥砂浆面层。计算整体面层工程量并编制工程量清单。
【解】
(1)整体面层工程量
1)厨房面层工程量:
S1=(2.45-0.24)×(2.65-0.24)
=2.21×2.41
=5.3261(m2)

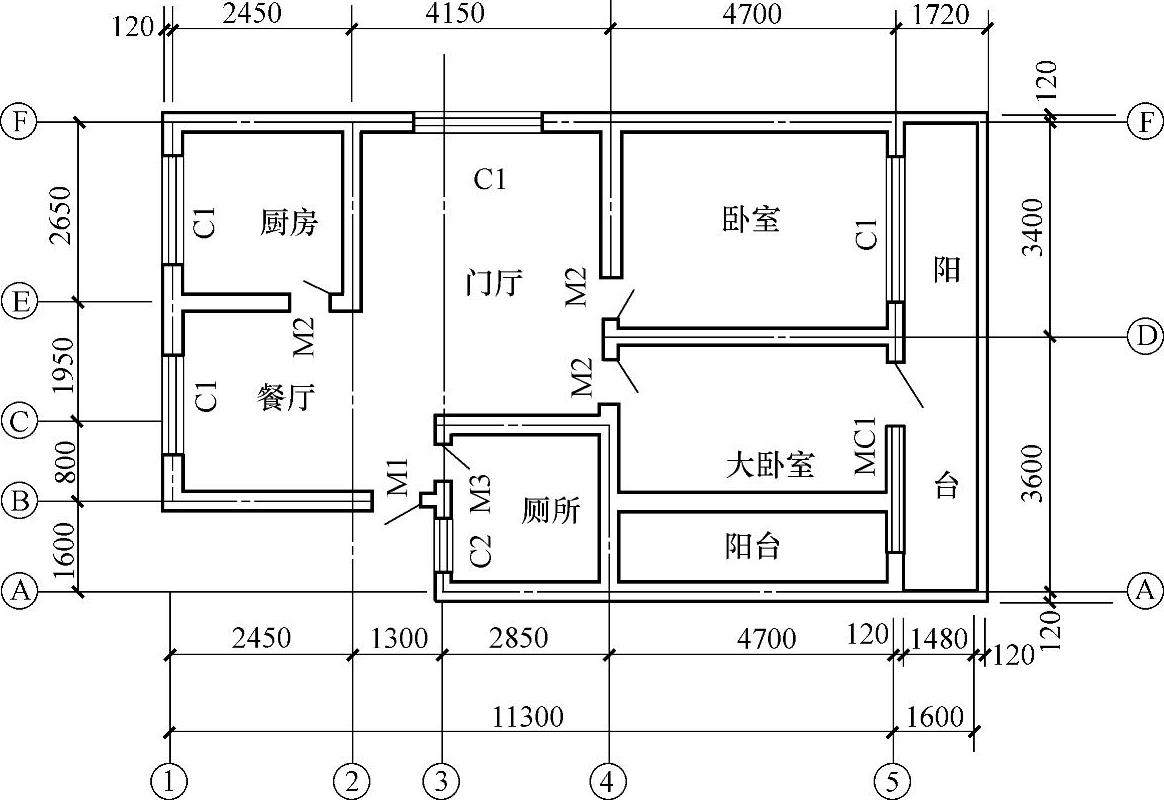

图2-17 某住宅楼一层住户平面图(单位:mm)
2)餐厅面层工程量:
S2=(2.45+1.30-0.24)×(0.80+1.95-0.24)
=3.51×2.51
=8.8101(m2)
3)门厅面层工程量:
S3=(4.15-0.24)×(1.95+2.65-0.24)-(1.30-0.24)×(1.95-0.24)
=3.91×4.36-1.06×1.71
=17.0476-1.8126
=15.235(m2)
4)厕所面层工程量:
S4=(2.85-0.24)×(1.60+0.80-0.24)
=2.61×2.16(www.daowen.com)
=5.6376(m2)
5)卧室面层工程量:
S5=(4.70-0.24)×(3.40-0.24)
=4.46×3.16
=14.0936(m2)
6)大卧室面层工程量:
S6=(4.70-0.24)×(3.60-0.24)
=4.46×3.36
=14.9856(m2)
7)阳台面层工程量:
S7=(1.60-0.12)×(3.60+3.40)
=1.48×7.0
=10.36(m2)
8)整体面层工程量:
S总=S1+S2+S3+S4+S5+S6+S7
=5.3261+8.8101+15.235+5.6376+14.0936+14.9856+10.36
=74.45(m2)
(2)清单工程量计算表(见表2-9)

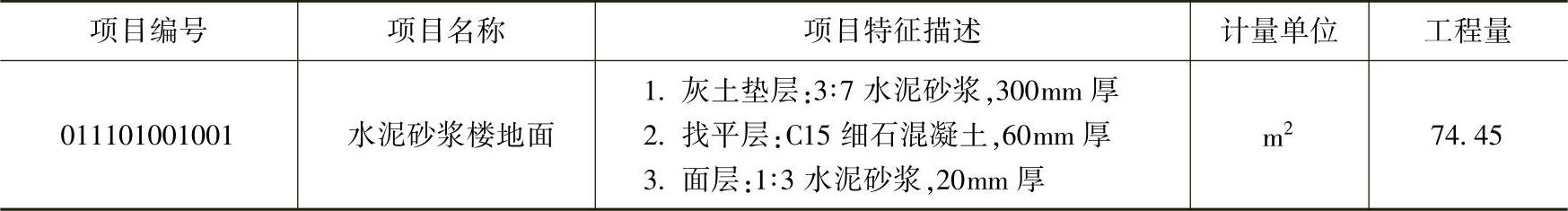

表2-9 清单工程量计算表(一)
