如图2-13所示为某工程地面施工图，已知地面为水磨石面层，踢脚线为150mm高水磨石，试求地面的各项工程量。

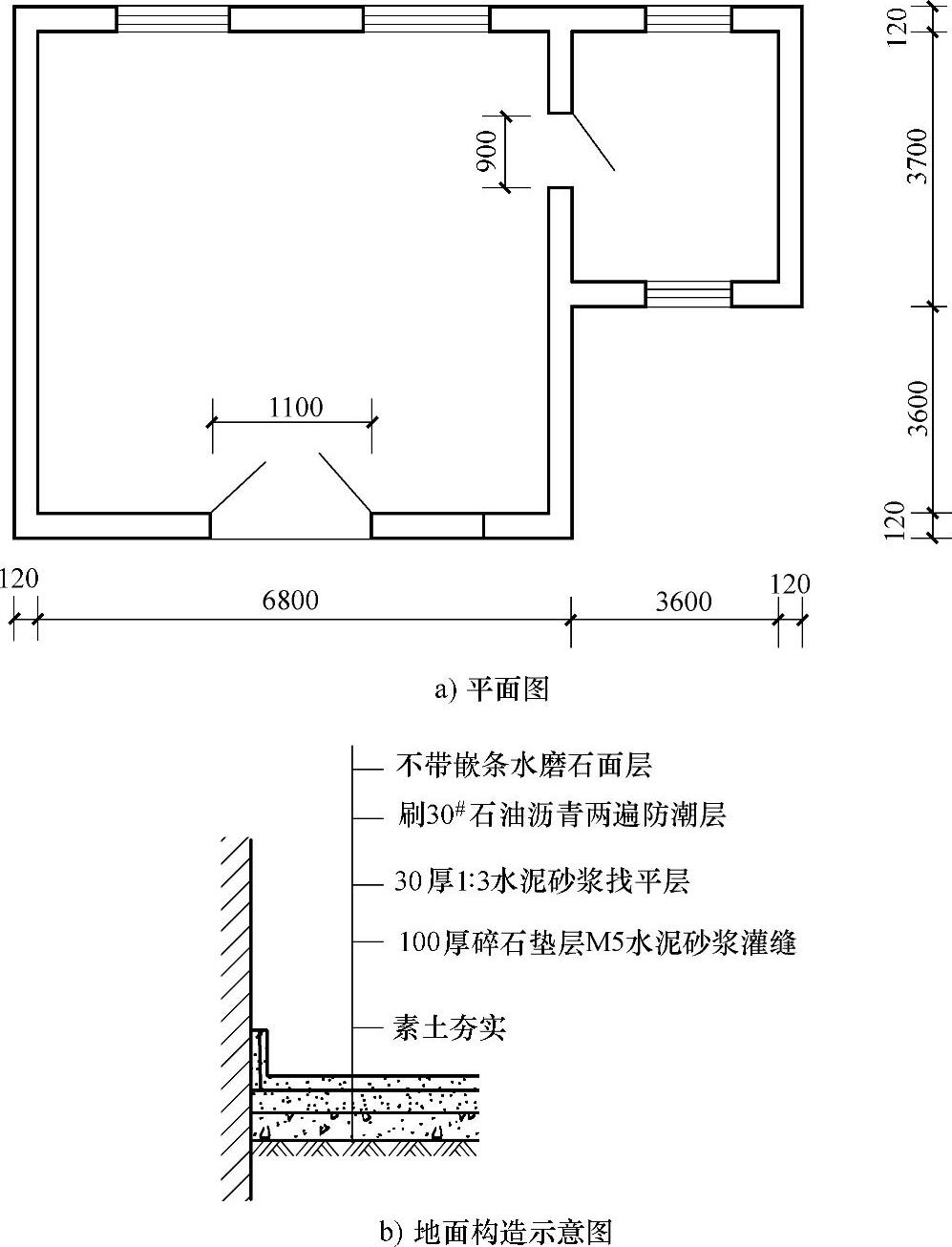

图2-13 某工程地面施工图（单位：mm）
【解】
（1）水磨石地面工程量
（6.8-0.24）×（7.3-0.24）+（3.6-0.24）×（3.7-0.24）
=6.56×7.06+3.36×3.46
=46.3136+11.6256
=57.94（m2）
（2）水磨石踢脚线工程量
（7.3-0.24+6.8-0.24）×2+（3.6-0.24+3.7-0.24）×2
=27.24+13.64
=40.88（m2）(www.daowen.com)
（3）防潮层工程量
（6.8-0.24）×（7.3-0.24）+（3.6-0.24）×（3.7-0.24）
=6.56×7.06+3.36×3.46
=46.3136+11.6256
=57.94（m2）
（4）找平层工程量
（6.8-0.24）×（7.3-0.24）+（3.6-0.24）×（3.7-0.24）
=6.56×7.06+3.36×3.46
=46.3136+11.6256
=57.94（m2）
（5）灌浆碎石垫层工程量
57.94×0.10=5.79（m3）
