美国Benthos公司（原Datasonics公司，Benthos于1999年兼并了Datasonics公司）主要生产Chirp声呐，优点是抗干扰能力强，中远距（100m及以上）的数据质量好，随机软件采用专业软件，性能较好；缺点是近程（50m内）分辨率稍差于CW声呐。SIS-1600系列是Benthos公司生产的一款侧扫声呐系列产品，SIS-1622单频和SIS-1624双频侧扫均采用了Chirp和常规的连续波（CW）技术（Teledyne Benthos，2009），使远近程均能得到较高的图像质量。

1.系统组成

SIS-1622单频和SIS-1624双频侧扫系统的主要组件是CL-160通信链路（图7-17）和拖鱼（图7-18）。SIS-1622系统包含TTV-196拖鱼，以单频获取大量程、高分辨率的Chirp侧扫声呐图像；SIS-1624系统包含TTV-196D拖鱼，同时使用两个频率获取大量程、高分辨率的Chirp侧扫声呐图像。两个拖鱼运载器在物理外形上相似。除了Chirp侧扫声呐，两个拖鱼都能提供CW侧扫声呐图像，用于获取小量程的高分辨率图像。

2.技术指标

SIS-1600系列侧扫声呐相关技术指标如表7-4所示。

图7-17　CL-160通信链路

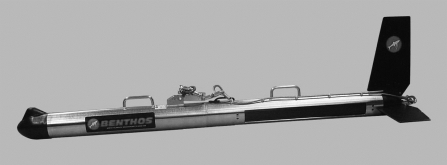

图7-18　TTV-196D拖鱼(www.daowen.com)

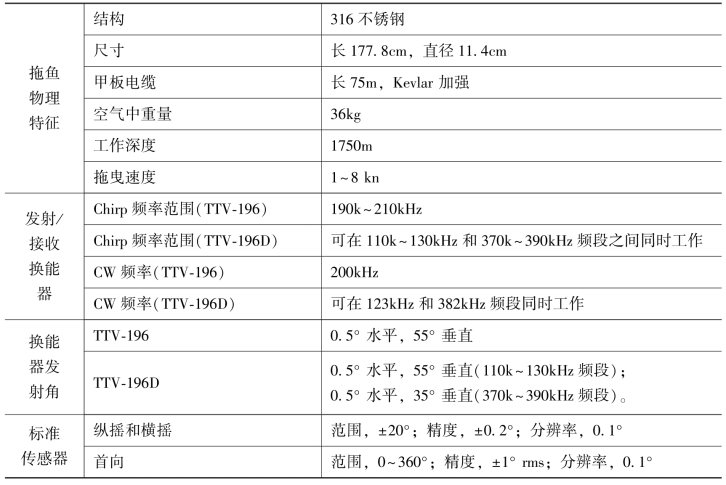

表7-4　SIS-1600系列侧扫声呐主要技术指标

3.数据采集软件

Benthos SIS-1600系列侧扫声呐系统采用第三方声呐数据采集和显示软件，如Triton Isis、Eiva、Oceanic Imaging、Chesapeake Technologies、Coda等公司的专业软件。下面以Triton Isis软件为例，对其主要功能予以介绍。Isis主窗口上共有File、Configure、Color、View、Tools、Window、Help7个下拉式主菜单和13个快捷键，具体功能如表7-5所示。

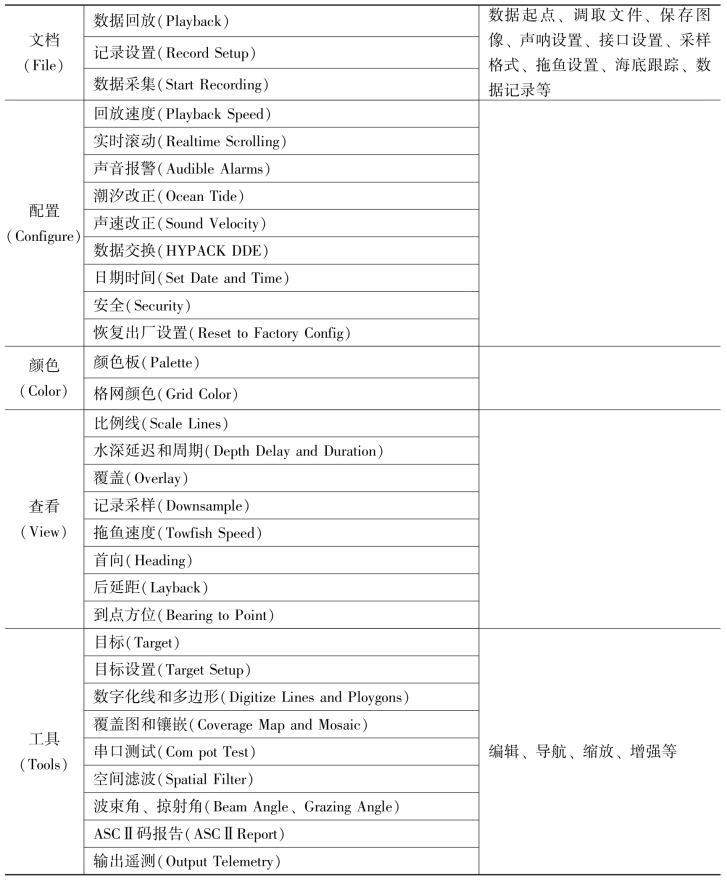

表7-5　Triton Isis软件主要功能

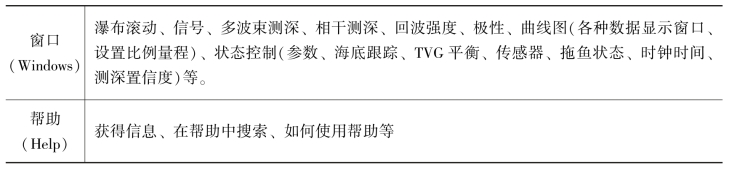

续表
