相干多波束系统在水下地形测量中的应用

相干多波束的发展已有30多年的历史,随着计算机技术的不断发展,相干多波束的硬件、软件都在不断地完善,系统的主要优势是扫测覆盖宽度大、成图分辨率高、设备较轻便,目前已成为多波束的发展方向之一。相干多波束声呐的典型代表是英国GeoAcoustics公司研制的GeoSwath Plus相干多波束系统(目前已被Kongsberg公司收购),下面简要介绍其系统特点及技术指标。

1.性能指标

GeoSwath Plus有三种频率可选,分别为12kHz、250kHz和500kHz,对应的工作水深分别为200m、100m和50m,最大覆盖范围分别为600m、300m和150m。具体的技术指标如表6-2所述。

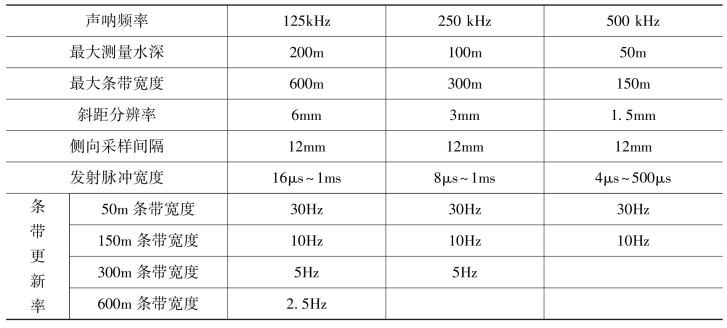

表6-2 GeoSwath Plus多波束系统主要技术参数

(www.daowen.com)

2.系统组成

GeoSwath Plus多波束系统主要由主机单元、换能器、数据采集与处理软件以及辅助传感器组成。主机单元将声呐处理与数据处理两个单元集成到一个箱体内;换能器阵由左右两个换能器组成,呈“V”字形安装,每侧包括一个发射单元和四个接收单元。数据采集部分,可发射声呐信号,同时又具备接收功能。换能器阵设计了外部设备安装支架,可附带安装高度计、声速计等设备;数据处理系统包含一套GS+数据处理软件,是用户采集和处理数据的平台,它把数据采集和处理两部分集成一体,共包括测量管理、数据采集、系统校准、数据处理、数据网格化和数字化海底地形生成六大模块。系统组成如图6-51所示。

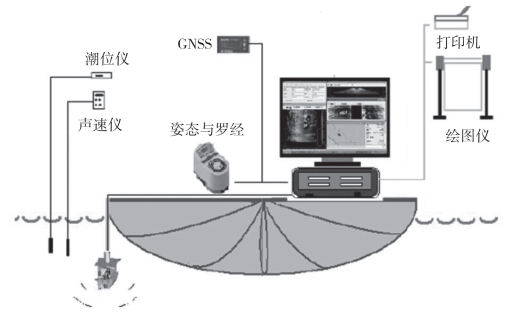

图6-51 GeoSwath Plus系统组成示意图(GeoAcoustics Limited,2006)
