条带设计就是如何布设测线，其原则是根据多波束系统的技术指标和测区的水深、水团分布状况，以最经济的方案完成测区的全覆盖测量，以便较为完善地显示水下地形地貌和有效地发现水下障碍物（李家彪，1999）。

测线布设前需要确定测区准确范围和水深分布情况。测线布设是否合适对多波束测深的质量与效率产生重要影响。测线布设的技术要求有以下几点（李家彪，1999）：

①在满足精度要求的前提下，根据多波束系统在不同水深段覆盖率的大小，把测区按水深划分为若干区域，每个区域的水深变化均在多波束系统相同覆盖率的范围内。

②测线分为主测线与检查线。主测线要尽可能地平行等深线，这样可最大限度地增加海底覆盖率，保持不变的扫描宽度；检查线垂直于主测线布设。检查线跨越整个测区并与主测线方向垂直，长度一般为主测线的5%～10%。

③测线间距以保证相邻条带有10%的相互重叠为准，并根据实际水深情况及相互重叠程度进行合理调整，避免测量盲区。

④在测线设计时尽量避免测线穿越主要水团，并根据海水垂直结构的时空变化规律采集足够的海水声速剖面。

条带设计时根据测区水深分布情况主要考虑两方面的工作：测线方向和测线间隔。下面从这两个方面具体阐述条带设计过程。

1.测线方向

测线布设时首先需要确定测线方向。测线方向的确定与实际测量海区水深分布情况有关，根据测区内不同的水深分布划分出各个水深分布情况相近的子区域，对各个子测区具体分析，设计符合该子测区水深分布特点的测线。

对于远海区域或平坦海区，测线方向可与海底地形的总体走向保持一致，测线之间以平行方式布设。

对于沿岸海区或河道两侧存在水下斜坡情况，如水下斜坡等深线方向变化平缓或基本保持不变，一般将测线平行等深线方向布设，这样布设测线的原因主要有以下两点：

①多波束系统的测点沿侧向比航向上更密集，将测线与等深线方向平行布设，更有利于对海底地形地貌的表达。

②在多波束系统扇区开角不变的情况下，若不考虑声线折射影响，扫幅宽度与水深成正比变化。因此若测线布设方向与等深线垂直，对于倾斜海底，则会出现扫幅宽度在浅水区窄而深水区较宽的梯形变化（图6-40），使得浅水区域相邻条带间出现测量盲区。

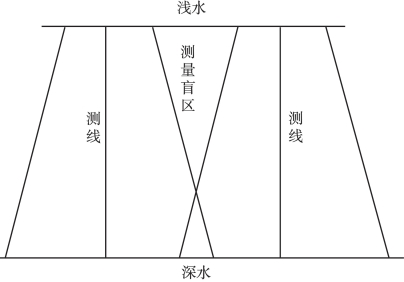

图6-40　相邻条带扫幅宽度随水深变化示意图

对于岛礁周边、海湾、河口与河流等水下地形复杂区域，水深变化没有明显的规律，因此等深线方向变化较大，在此类测区内布设测线时，主要考虑的是作业的方便，尽量布设为直线，避免不必要的转向。

2.测线间隔

在确定测线布设的方向后，还需考虑测线布设的间隔。测线间隔的确定同样需考虑测区内水深分布情况。根据不同的水深情况，相应选取等间隔测线或不等间隔测线的布设方式。(www.daowen.com)

（1）平坦海区和远海区域

对于平坦海区，可使用相同扫幅宽度设计测线间距。此时测线设计可在满足测深精度要求的前提下采用最大扫描宽度，以提高测量效率。

以Seabat7125为例，选最大扇区开角进行测深，可达5.5倍水深扫幅宽度。考虑到可能的横摇影响和小量的地形起伏，保守选择5倍水深扫幅宽度，但考虑到相邻条带需要有不少于10%的重叠度，则应采用4.5倍水深的扫幅宽度来确定测线间距，如图6-41所示的虚线为5.5倍水深扫幅宽度边缘。

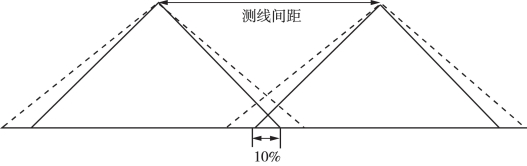

图6-41　相邻条带重叠示意图

（2）沿岸海底斜坡区域

对于沿岸海底斜坡区域，从岸边开始，水深逐渐增加。如采用相同的测线间距布设测线，随着水深的增加多波束系统的扫幅宽度增加，相邻条带的重叠度也伴随增加，使得测量效率下降。为了避免出现测量盲区且兼顾测量效率，可根据海底斜坡的水深分布状况，保证相邻条带不少于10%重叠度下选用不等的测线间隔（图6-42）。

图6-42　不等间隔多波束测线布设效果图（Hughes Clarke，2010）

（3）水深变化较大的河道

河道一般水深变化剧烈，水深分布以两侧河岸区域浅、中间河床区域深为特点。测线布设方向与河道等深线方向平行。对于靠近河岸区域，水深变化明显，可选用不等间距测线布设方式。对于河道中央宽阔区域，水深变化平缓，可选用等间距测线布设方式。图6-43为测线布设效果图。

图6-43　河道多波束测线间隔布设效果图（Hughes Clarke，2010）

（4）其他复杂区域

岛礁周边、海湾、河口与河流等区域水下地形复杂，因地理条件限制，少量测线布设为与等深线方向一致的曲线时，船速尽量保持较低的水平，并采用GNSS与惯导组合定姿方式改善姿态测量结果。不同水深区域的测线间距可根据相邻条带不小于10%重叠度适当调整。图6-44为此类测区测线布设示例。

图6-44　复杂测区测线布设示例图（Hughes Clarke，2010）
