水下地形测量:组合定位系统效果

时间:2023-09-28 理论教育 版权反馈
【摘要】:目前的组合方式主要有声学定位系统之间的组合,声学定位系统与其他传感器之间的组合以及其他定位系统的组合等。图4-21长基线-短基线组合定位系统3.其他组合定位系统其他定位系统的组合,如DVL、Gyro与INS的组合,这种组合方式DVL提供运动载体的速度,Gyro提供运动载体准确的方位,以此来控制INS系统的漂移,提高系统的定位精度,再根据INS提供的位移量,即可得到载体的位置。

水下地形测量:组合定位系统效果

从以上各种声学定位系统的工作原理可以看出,每种系统都有其优点和不足。因此水下组合定位系统应运而生,以满足高精度定位的要求。目前的组合方式主要有声学定位系统之间的组合,声学定位系统与其他传感器之间的组合以及其他定位系统的组合等。

1.声学组合定位系统

声学定位系统之间的组合主要包括长基线和超短基线组合(图4-20)、长基线与短基线组合(图4-21)以及短基线与超短基线的组合等(Vickery,1998)。如长基线和超短基线组合定位,既保证了独立于深度的高精度定位,又兼有操作简便的特点,能够实现水下载体连续的、高精度的导航定位。

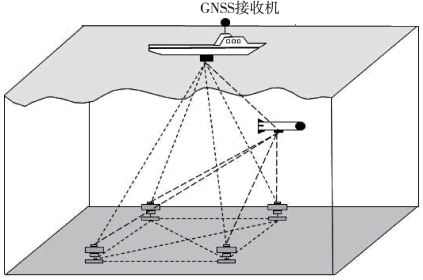

图4-20 长基线-超短基线组合定位系统

2.声学定位系统与其他传感器之间的组合(www.daowen.com)

声学定位系统与其他传感器实现组合定位系统,如长基线定位系统与惯性导航系统(INS)的组合,在载体上安置声信标,即可测得声信标与LBL系统的应答器之间的距离,从而计算得到载体的位置,而组合的INS可提高载体定位时数据输出频率,提高定位点密度,提高定位精度可靠性,从而对水下载体实现高精度定位和导航,应用比较广泛。

图4-21 长基线-短基线组合定位系统

3.其他组合定位系统

其他定位系统的组合,如DVL、Gyro与INS的组合,这种组合方式DVL提供运动载体的速度,Gyro提供运动载体准确的方位,以此来控制INS系统的漂移,提高系统的定位精度,再根据INS提供的位移量,即可得到载体的位置。
