塌岸灾害预测与评价-地质灾害防治工程勘察

(一)塌岸灾害预测

1.塌岸勘察应对塌岸宽度和高度进行预测

必要时应进行塌岸发展速度、岸坡波浪高度和岩土体入河(库)造成的涌浪高度进行预测。

2.对每条垂直河(库)岸的纵向勘探剖面均应进行塌岸宽度和高度预测

①非侵蚀性均质土质岸坡塌岸宽度可按如图6.15所示的图解方法进行预测,也可按公式确定:

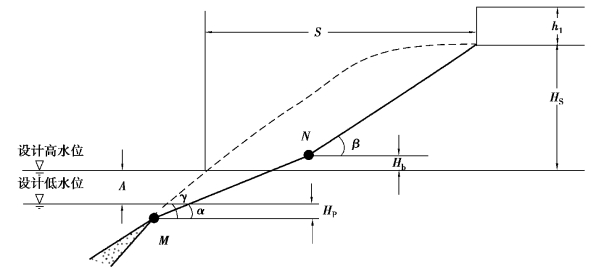

图6.15 塌岸预测图

S—塌岸宽度,m;A—水位变幅,m;Hb—设计高水位以上波浪爬高,m;HP—设计低水位以下的波浪影响深度,m;HS—设计高水位以上坡高,m;α—水位变动带稳定坡角,(°);β—水上稳定坡角,(°);γ—原始岸坡坡角,(°);h1—黏性土斜坡上部垂直陡坎坎高,m,根据土力学计算确定

a.设计高水位以上波浪爬高(Hb)可按下式计算:

式中 Hb——波浪爬高,m;

Kd——与被冲蚀岸坡表面粗糙度有关的系数,沙质岸坡取0.55~0.75、抛石岸坡取0.78~0.80、砾石质岸坡取0.85~0.90、混凝土岸坡取1;

h——浪高,m,一般可取0.5 m;

其余符号意义同前。

b.设计低水位以下波浪影响深度(HP)可取1~2倍浪高,即浪高取0.5 m时,波浪影响深度可取1 m。

c.新水库岸坡稳定坡角,宜按地质条件类似、成库时间较长的水库岸坡稳定坡角取值。当无此类水库可供借鉴时,河流在天然条件下年均洪水位以上的稳定坡角可视为水库运行后的水上稳定坡角(β);河流在天然条件下枯水位至年均洪水位之间的稳定坡角可视为水库运行后的水位变动带的稳定坡角(α)。

②非侵蚀性非均质土质岸坡塌岸宽度应参照图6.15,从设计低水位以下的波浪影响最低高程起向上按不同土体稳定坡角依序作图预测。(www.daowen.com)

③侵蚀性土质岸坡塌岸宽度预测时应考虑水下塌岸对塌岸宽度的影响。塌岸宽度预测可采用佐洛塔廖夫法、平和剖面法等方法。

④岩质岸坡的塌岸应根据岸坡地质结构、岸坡天然坡高、坡角、裂隙组合与坡向的关系进行预测并应符合下列规定:

a.岸坡为逆向或斜向坡、外倾裂隙不发育且岸坡天然坡角小于35°时,一般不会产生塌岸。

b.岸坡为逆向或斜向坡、岸坡高陡、各种结构面的组合可形成危岩体时,会产生局部崩塌,但不会产生大范围塌岸。

c.岸坡为顺向坡、外倾裂隙发育且岸坡坡角大于结构面倾角时,可能产生较大范围的塌岸。

d.强风化软岩、极软岩及极破碎岩层等岩质岸坡,塌岸预测可参照土质岸坡塌岸预测方法进行。

⑤滑移型(含变形区内的潜在滑移型)塌岸预测应符合“滑坡稳定性评价”的规定。当滑坡稳定系数小于安全系数时,塌岸宽度应算至滑坡后缘边界。

(二)塌岸灾害评价

塌岸评价应包括以下主要内容:

①岸坡岩土体类型。

②塌岸的破坏模式。

③塌岸强烈程度。

④塌岸对岸坡稳定性的影响。

⑤塌岸对房屋建筑、道路、港口、码头等设施的危害。

⑥塌岸对水库淤积的影响。

⑦塌岸岩土体入河(库)形成涌浪致灾的可能性。
