爆炸式夯实机又称内燃式打夯机或火力夯实机。它是直接利用汽油或柴油在机体的气缸内燃烧爆炸产生的冲击力进行夯实作业的。爆炸式夯实机的工作原理与二冲程内燃机的工作原理相同，一般由燃油供给系统、点火系统、配气机构、操纵机构、缸体、缸盖、上下活塞、夯锤、夯轴、夯板等组成。

如图2-130所示为HB120型爆炸式夯实机的结构。该型爆炸式夯实机有上、下两个活塞，上活塞装在主排气门杆的下端，弓形架与主排气门杆上端联接，而弓形架又与环状的操纵手柄连成一体，弓形架上装有点火碰块。主排气杆上还装有弹簧拉板并联接着两根弹簧、弹簧置于气缸盖上的套筒里，其端部由螺栓固定在套筒的上方。

起动时，压下环状手柄，弓形架带动主排气门杆和上活塞下移，上活塞中部的主排气门开启，气缸中的废气通过主排气孔排除。当上活塞下移到接触下活塞时，减小下压力，主排气门杆便在两根弹簧拉力作用下带着上活塞上升，同时关闭主排气门。此时，混合气经进气阀吸入气缸，上活塞到最高点时，弓形架上的磁块拨动磁电动机凸轮使磁电动机发电，通过火花塞点燃缸内混合气，气体燃烧膨胀使夯身向上运动。当气缸套上升到排气孔露出下活塞顶部时，废气由排气孔排出，排气阀开启，缸内压力骤然下降。此时夯身在惯性力作用下继续上升，下活塞底部空气被压缩，当压缩弹力大于夯板部分的重力时，下活塞将带动夯板向上运动，直至与夯锤接合一起上升到惯性力为零处，然后以自由落体下降夯击铺筑材料。在夯击铺筑材料的同时，上活塞在下降惯性作用下落到最低位置，排出缸内残留废气，然后由弹簧拉起，进行第二个工作循环。

(www.daowen.com)

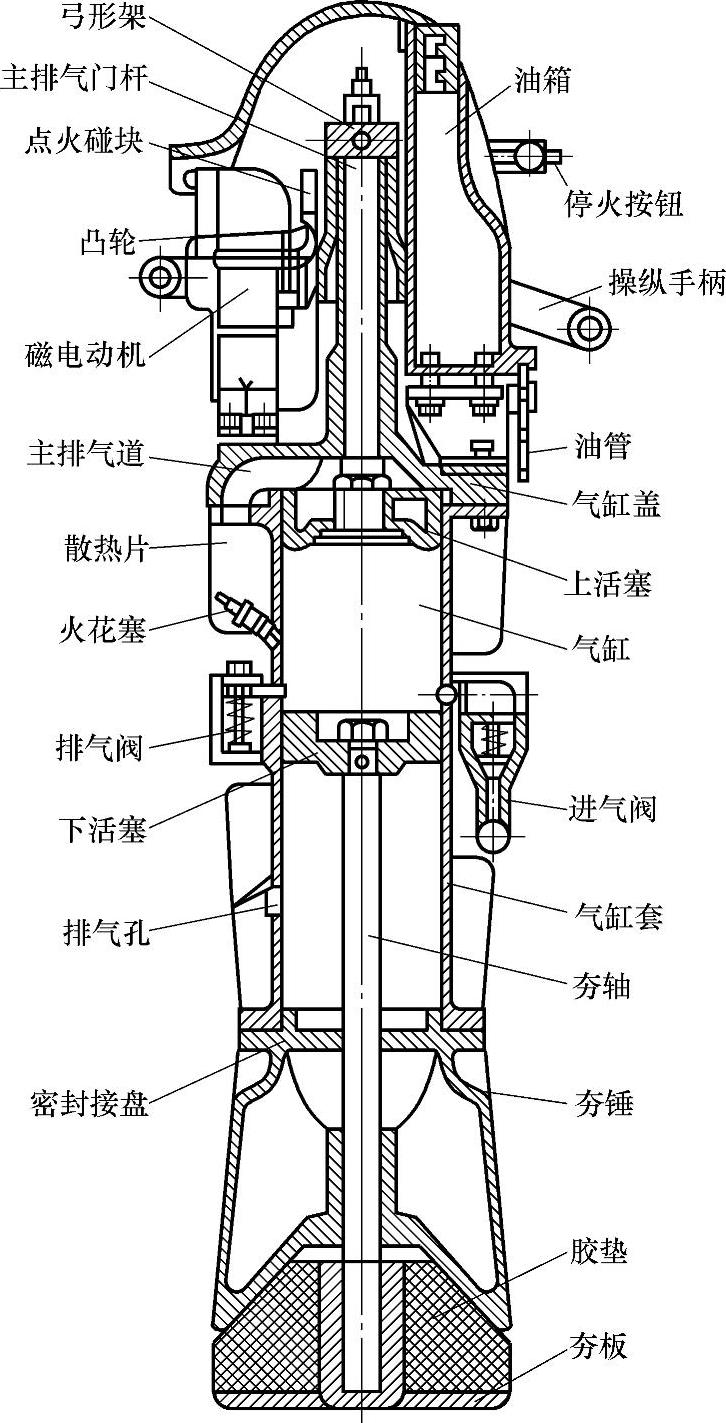

图2-130 HB120型爆炸式夯实机的结构图

该内燃冲击式打夯机的技术性能参数：质量120kg；夯实面积0.051m²；夯实直径265mm；夯击频率60～70次/min；起跳高度300～500mm；气缸直径146mm；油箱容积2L；燃料配比汽油∶润滑油=20∶1～16∶1。
