ZR88手扶式单缸轮振动压路机是湖南省长沙市筑邦建筑机械有限公司生产的一种手扶式小型压路机，其外形如图2-100所示。该机操作简便，效率高，适用于压实沙子、土壤、沥青路面；也适用于道路、人行道、桥梁及停车场上的维修保养，机动灵活，使用效果很好。

（一）基本组成

1）发动机及其输出部分。

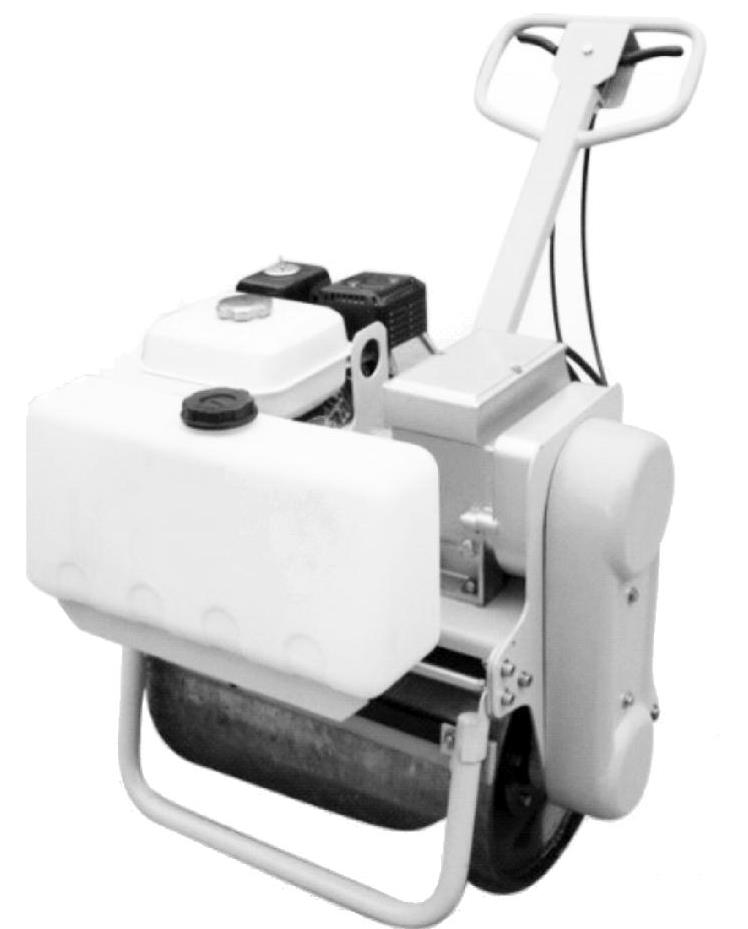

图2-100 Z288型手扶式单缸轮振动压路机

2）链、带、轮等传动部件。

3）离合器部分。

4）变速齿轮箱部分。

5）变速齿轮箱附属部分。

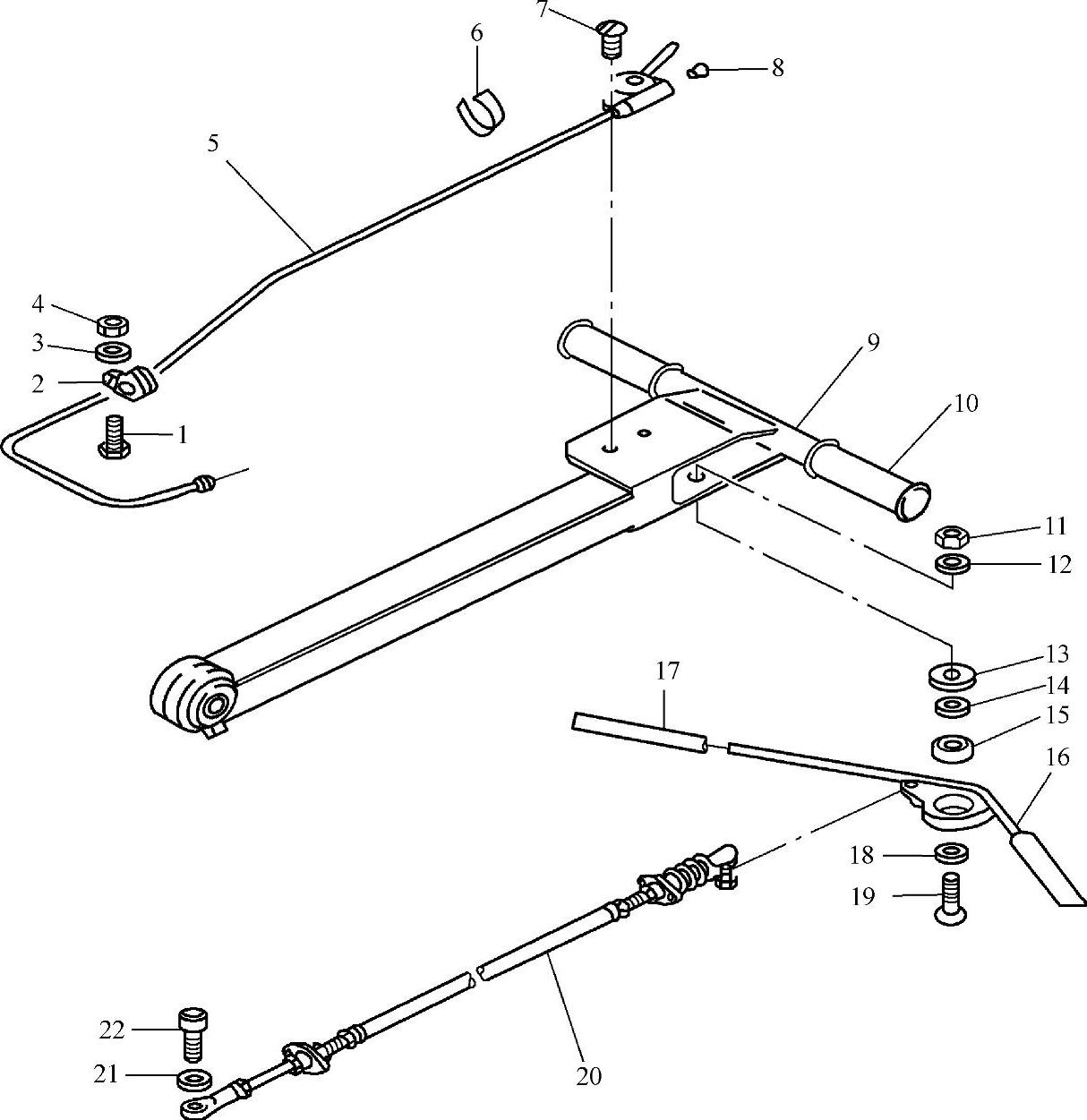

6）操作手柄部分。

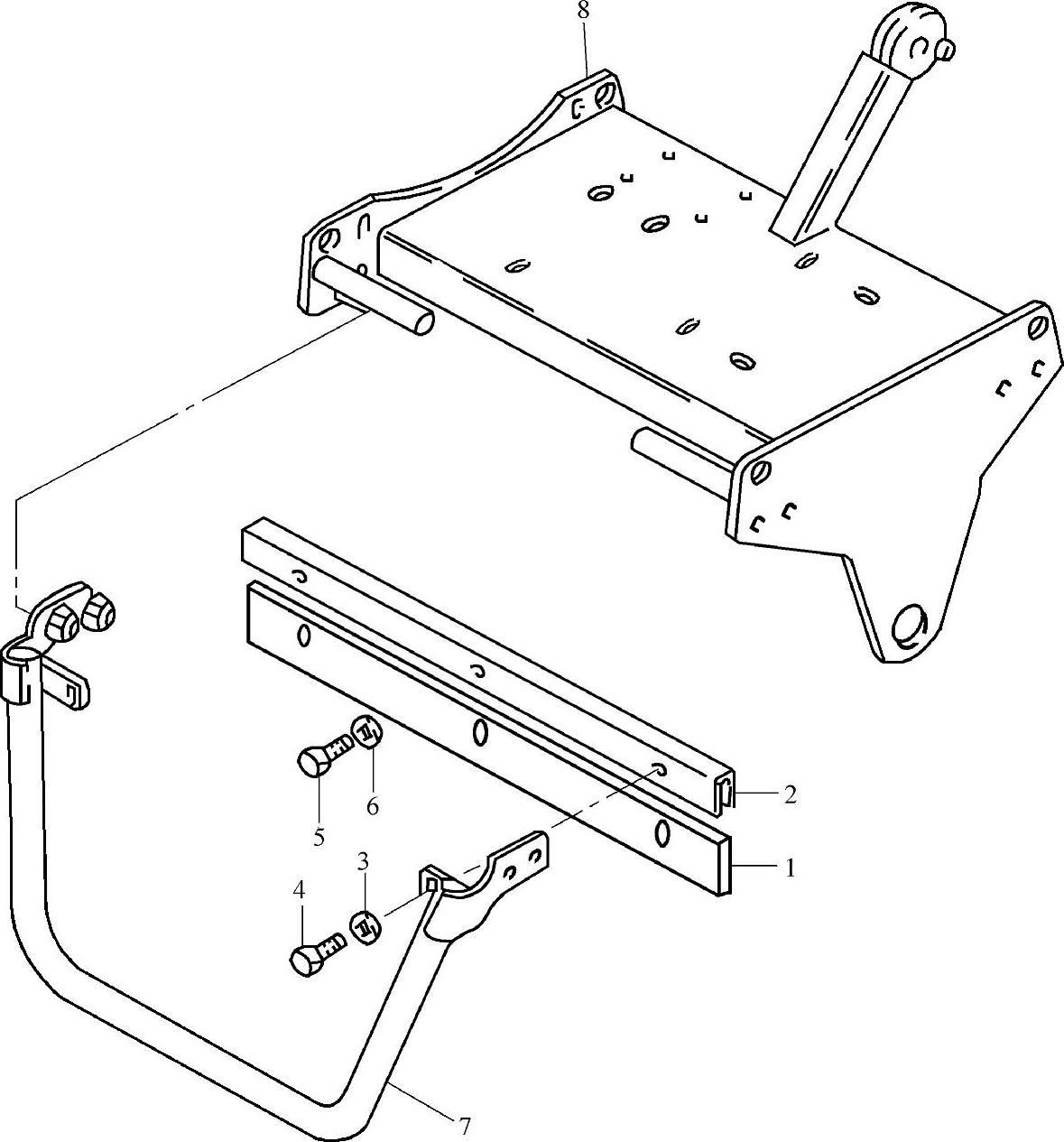

7）前支承部分。

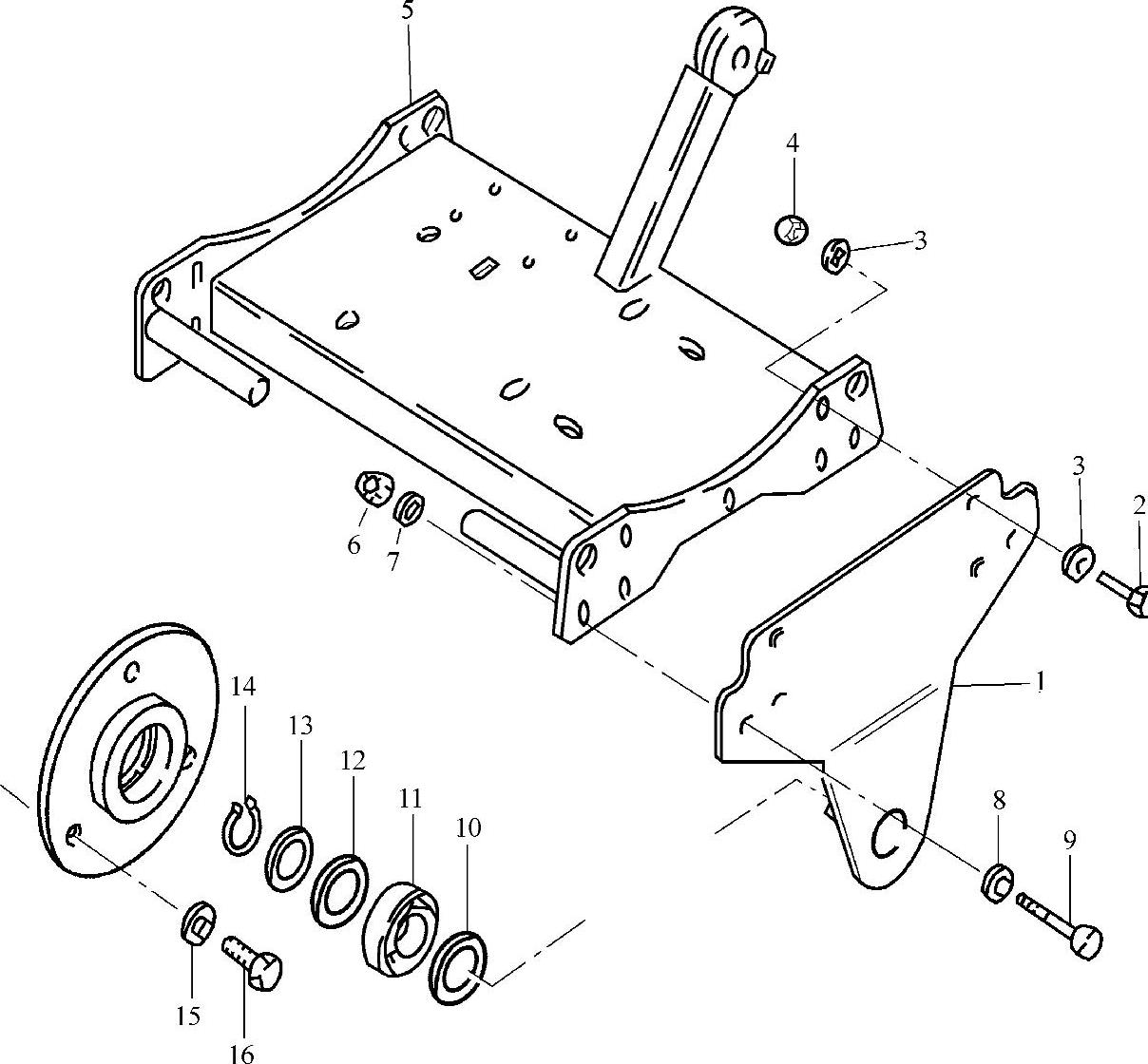

8）左支承。

9）右支承。

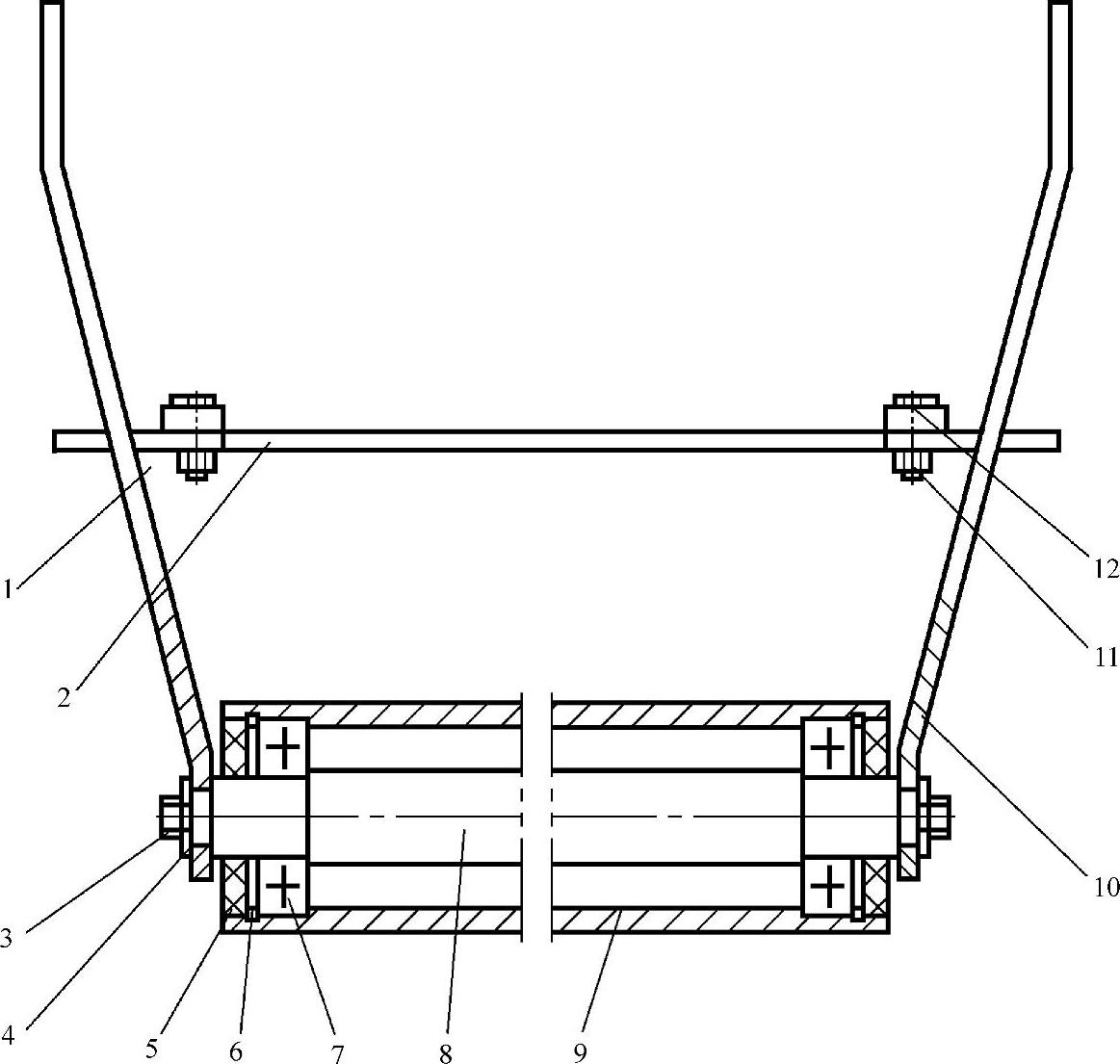

10）轮刮器。

11）洒水装置。

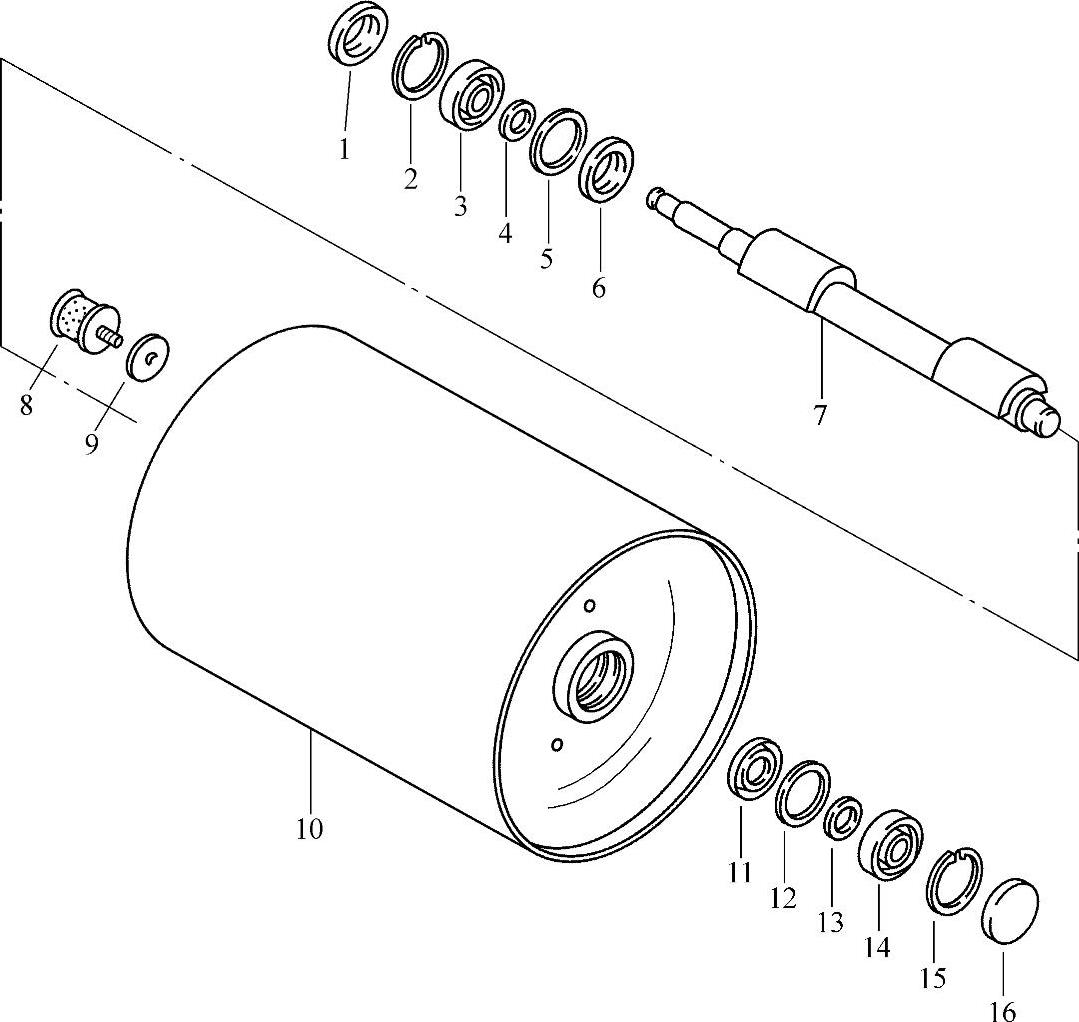

12）滚轮。

（二）基本原理

该机以日本本田GX160型汽油机为动力，通过变速齿轮箱、离合器、链条及传动带的机械驱动，可实现前进与后退，以及振动压实，适合在各种作业场地的要求，并确保了操作的安全简便。ZR88型手扶式单缸轮振动压路机的工作原理如下所述：

（1）行进原理 GX160型汽油机：输出动力→齿轮箱→压片式离合器→链条→滚轮→前进与后退。

（2）振动原理 GX160型汽油机：输出动力→齿轮箱→离心式离合器→传动带→滚轮（由甩子产生激振力）→振动压实。

（三）各部结构

1.发动机及其动力输出部件的结构

ZR88型手扶式单缸轮振动压路机汽油动力输出部件的结构如图2-101所示。

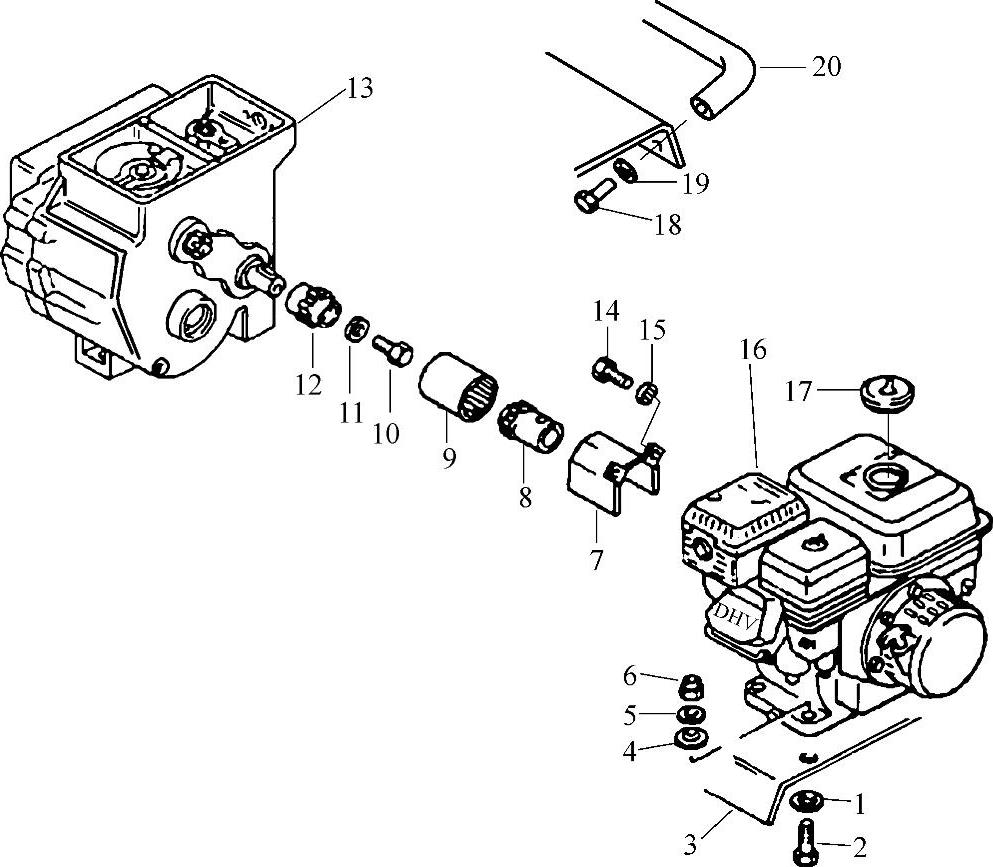

图2-101 Z288型手扶式单缸轮振动压路机汽油动力输出部件的结构

1、4—平垫圈（B8） 2—外六角螺栓（8×40） 3—发动机安装座 5、11、15—弹簧垫圈（R8） 6—自锁螺母（M8） 7—防护罩 8—动力输出齿套 9—联轴器 10—外六角螺栓（8×30） 12—传动齿套 13—齿轮箱总成 14—外六角螺栓 16—发动机总成（GX160） 17—燃油箱盖 18—六角螺栓 19—弹簧垫圈 20—弯型扶手

2.动力传动链、传动带等输出部件的结构

发动机将动力传给齿轮箱，从齿轮箱输出的动力经过传动链、传动带、链轮、带轮等传到压实滚轮，结构如图2-102所示。

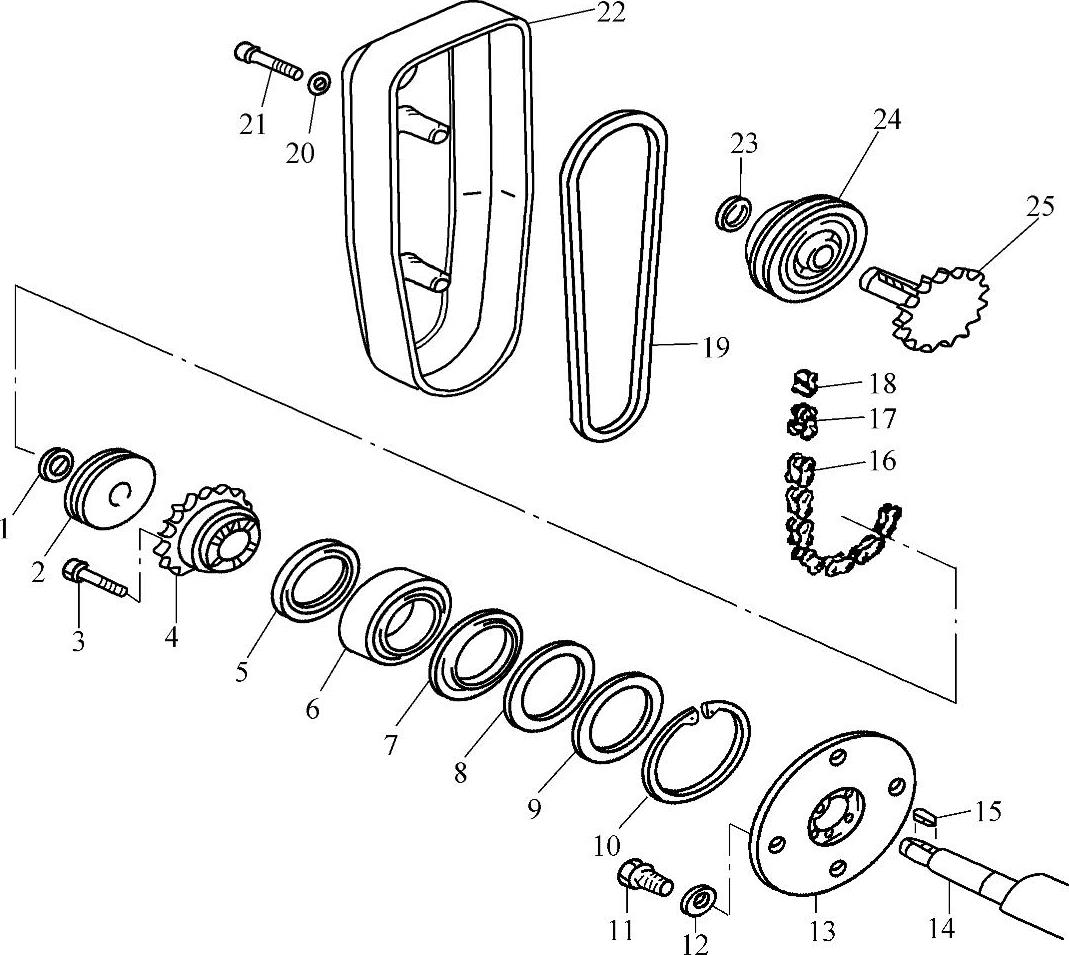

图2-102 动力输出部分（链、带、轮等）的结构

1—带轮轴卡簧 2—V带带轮 3、11—六角螺栓 4—下链轮 5、7—轴密封 6—轴承及座 8—1mm薄垫片 9—0.3mm薄垫片 10—内卡簧 12、20—弹簧垫圈 13—法兰 14—输出轴 15—振轮轴键销 16—链条08B 17—链节联片 18—链节柱 19—V带 21—凸罩固定螺栓 22—传动带罩 23—轴用挡圈 24—带轮 25—链轮

3.离合器的结构

压片式离合器的结构如图2-103所示。

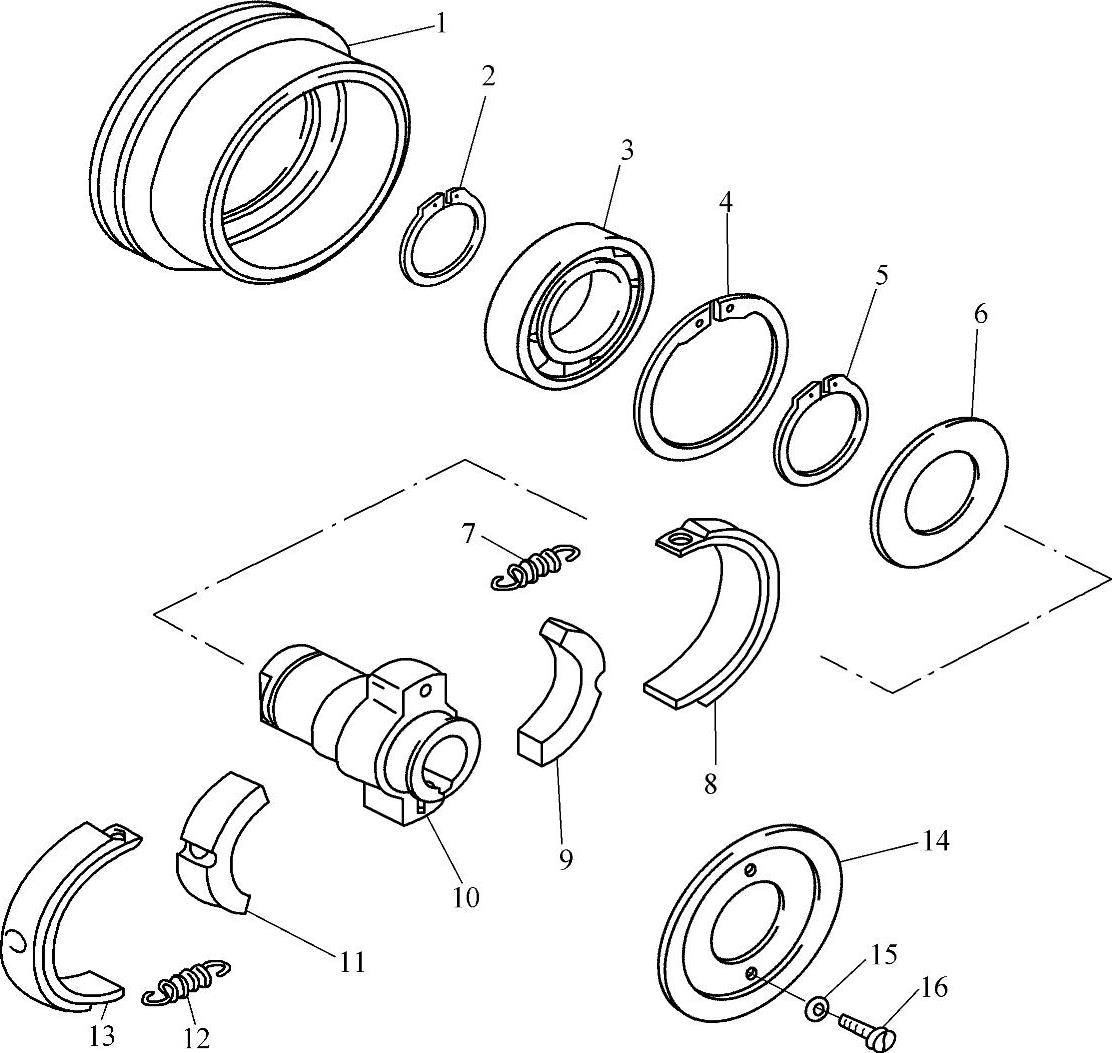

图2-103 压片式离合器的结构

1—离合鼓 2—轴用挡圈 3—球轴承及座 4—孔用挡圈 5—挡圈 6—座心 7、14—外卡簧 8、13—离心块 9、11—离心式离合器总成 10—离合弹簧 12—摩擦衬片 15—防松垫片 16—端盖螺栓

4.变速器的结构

变速器的结构如图2-104所示。(www.daowen.com)

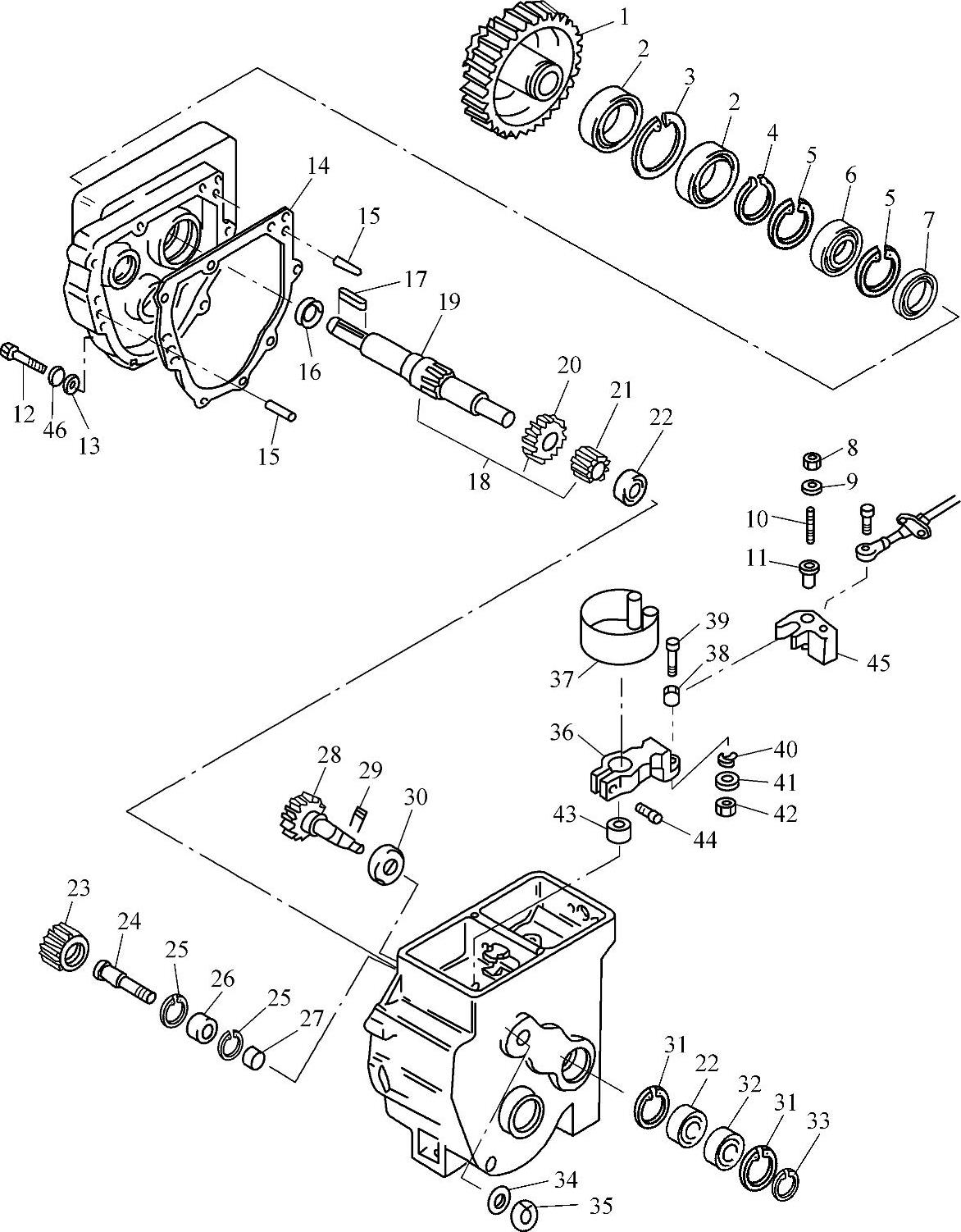

图2-104 变速器的结构

1—齿轮 2、6、21、26、32—轴承 3、5、25、31—孔用挡圈 4—卡簧 7、23、30—轴密封 8—自锁螺母 9、13、34—垫圈 10—螺栓 11—突边支座 12—端盖螺栓 14—密封垫 15—定位销 16—挡圈 17、29—键销 18—传动轴 19—密封圈 20—传动齿轮 22—中间齿 24—中间轴 27—隔离垫圈 28—主动轴 33—轴用挡圈 35、42—六角螺母 36—联接柄 37—回位带簧 38—滑套 39—连柄螺栓 40、46—弹簧垫圈 41—平垫圈 43—橡胶衬套 44—锁紧螺栓 45—联接块

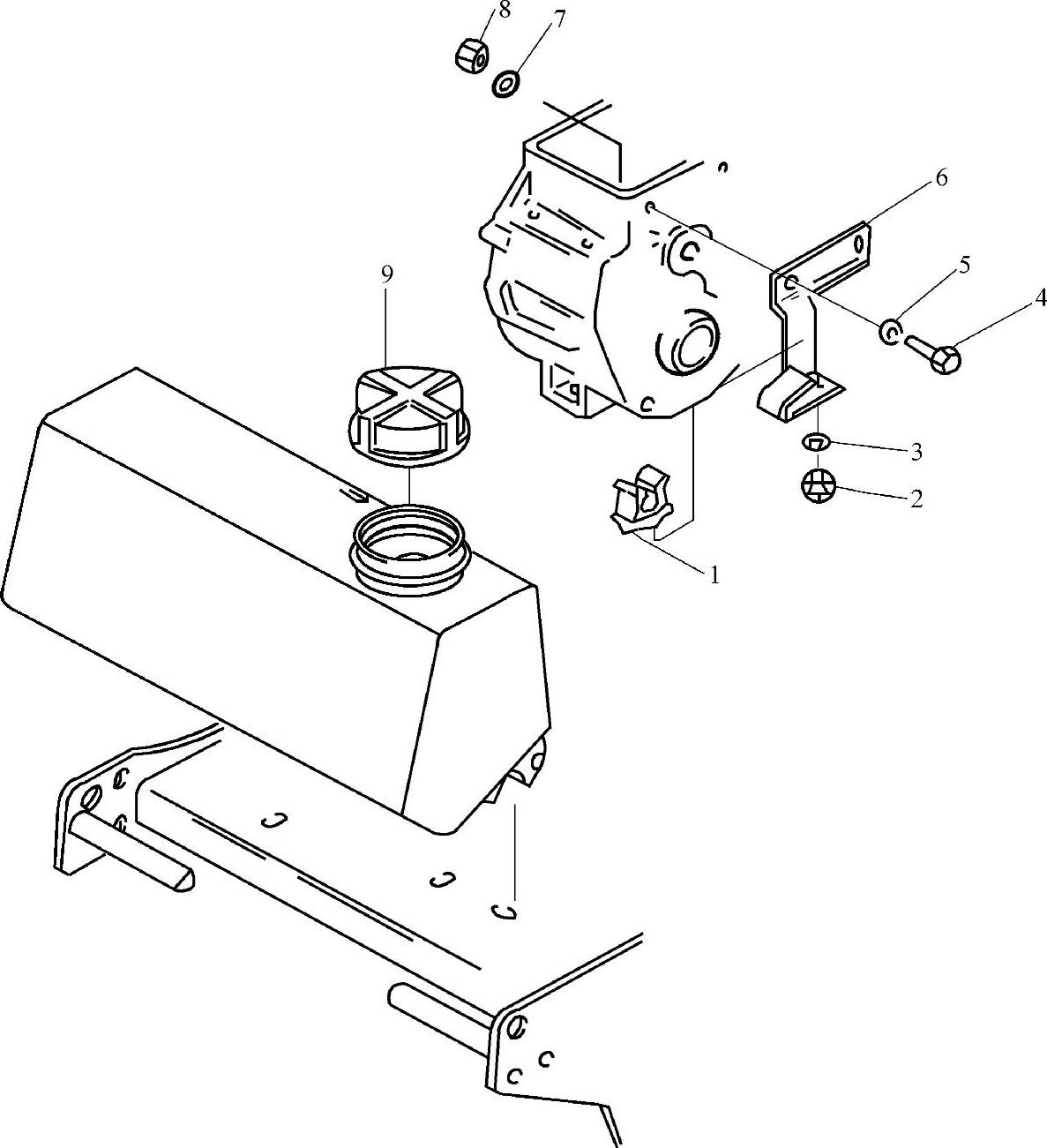

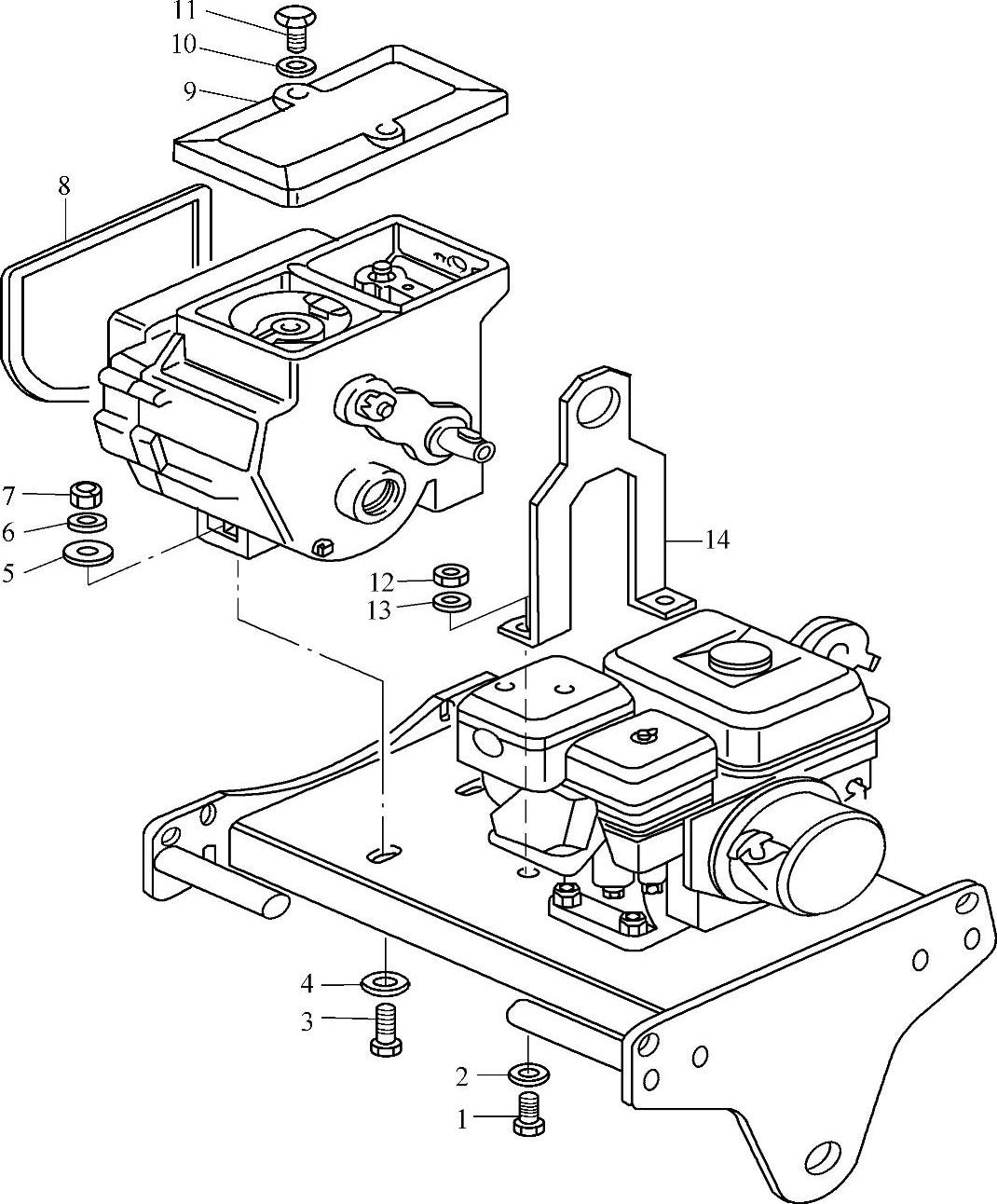

5.变速器及汽油机附属安装件的结构（图2-105）

这些附件主要包括变速器盖1、起重托12以及有关的联接螺钉、螺母和防松垫圈等。

通过这些附件实现了变速器和有关机件的安装联接。
