捣固器（振捣器）广泛用于混凝土浇筑施工过程中插入湿混凝土内部并通过振动以析出内部气体促进混凝土均匀密实和坚固。这个过程通常称作混凝土捣固或振捣。用以实施混凝土捣固的设备称作混凝土振捣器或捣固器。除了在混凝土施工中广泛应用外，振捣器还被广泛用于铁路道渣的掘紧捣固。

（一）按动力来源形式不同分类

混凝土振捣器一般都是插入式。根据使用的动力不同，插入式振捣器有液动式、电动式、气动式和内燃机式等几大类型。各类振捣器一般都是插入式振捣器，这种振捣器又称内部振捣器。相比而言，非插入式的振捣器又称外部振捣器。

1.电动式振捣器

这类振捣器体积小，质量轻，结构紧凑，使用操作轻便，因此应用广泛。只要有电源供应，采用电动式振捣器是最佳的选择。根据结构和适用范围不同，又分为串激式电动振捣器、软轴式电动振捣器和硬轴式电动振捣器三种。

（1）软轴式电动振捣器 软轴式电动振捣器又可分为偏心式、外滚道行星式、内滚道行星式等几种类型，振捣棒直径为25～100mm，适用于除薄板以外的各种混凝土施工。

如图1-16所示为一种电动软轴高频捣固机，既可用于铁路路基道渣养护作业，也可用于混凝土捣固施工，它包括电动机、软轴及软管、减振手把、振捣棒、防逆装置以及与之配套的支座与走行架（图中略）等部分。其特征在于：振捣棒用的是高频振捣棒，振捣棒中的滚锥电动机通过软轴驱动。该机振捣频率高，振捣效果好，结构简单，工作可靠，不受环境温度影响，成本低，质量轻，大大提高生产效率，减轻工人劳动强度。

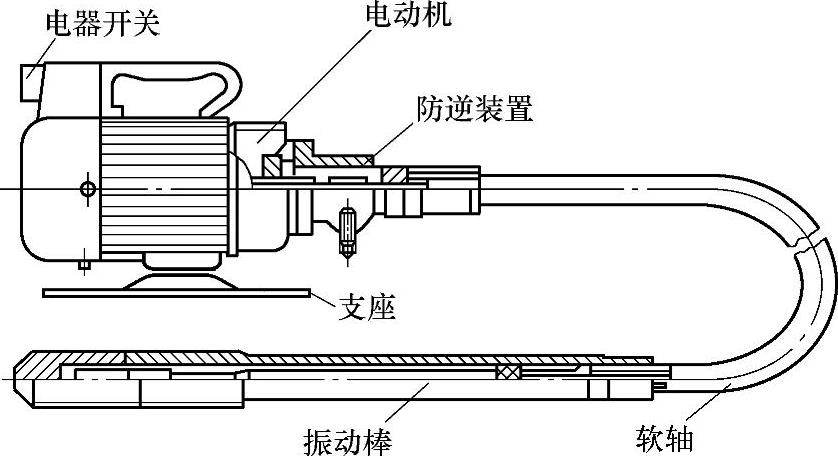

图1-16 电动软轴高频捣固机

（2）硬轴式电动振捣器 硬轴式电动振捣器采用直联式，如图1-17所示。即把驱动电动机与振捣棒联成一体，或将其直接装入振捣棒壳体内，使电动机直接驱动振动子，振动子可以做成偏心式或行星式。硬轴插入式振捣器振捣棒直径一般为80～133mm，主要适用于大体积混凝土捣固施工，因大体积混凝土骨粒径较大，坍落度较小，需要的振动频率较低而振幅较大，所以一般多采用偏心式。

（3）串激式电动振捣器 串激式电动振捣器采用串激式电动机作为动力，捣固棒直径一般为18～50mm。串激式电动振捣器适用于捣固小型混凝土构件。

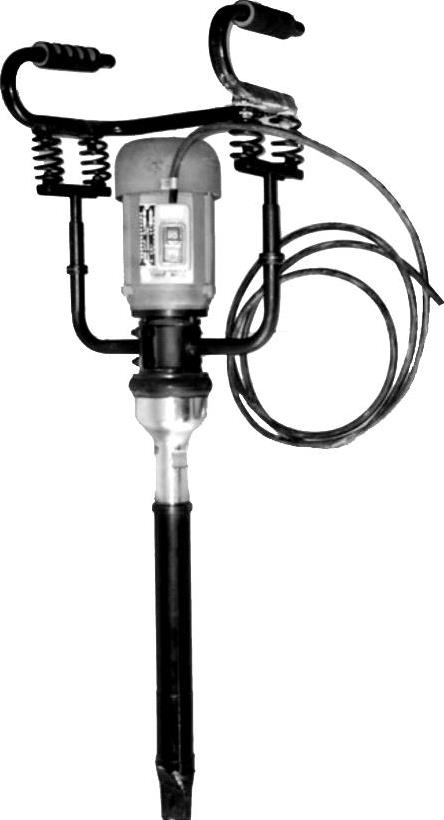

图1-17 电动式振捣器

2.液动式振捣器

液动式振捣器是以液压作为动力的捣固器，轻松操作，强力捣固，操作简便，激振力大，下插省力，捣固效果好。液动式振捣器也是多种多样，如图1-18所示为一种进口的手持液压捣固器，这种快速铁路路基道渣捣固器由发动机、操作把手、振动压把、捣固按钮、机体、中支架、下支架、偏心振动器、液压装置、掘镐组成。液压泵、偏心振动器由发动机驱动，定掘镐和动掘镐由液压缸驱动，液压缸由液压泵驱动。发动机工作输出动力经偏心振动器后的振动力直接作用在掘镐头，使掘镐迅速进入道渣，此时液压装置工作，液压工作缸伸张，强大推动力使掘镐迅速掘开道渣使之分开压向一侧，快速使道渣掘紧捣固。

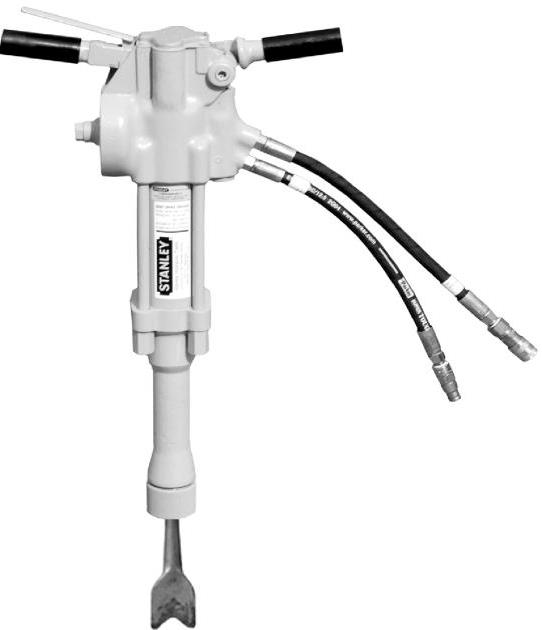

图1-18 手持液压捣固器(www.daowen.com)

如图1-19所示为YD-22型电动液压组合式四脚捣固机，液压泵在电动机带动下工作，为捣固机提供液压动力。主要用于石渣线路和道岔道床的捣固作业。

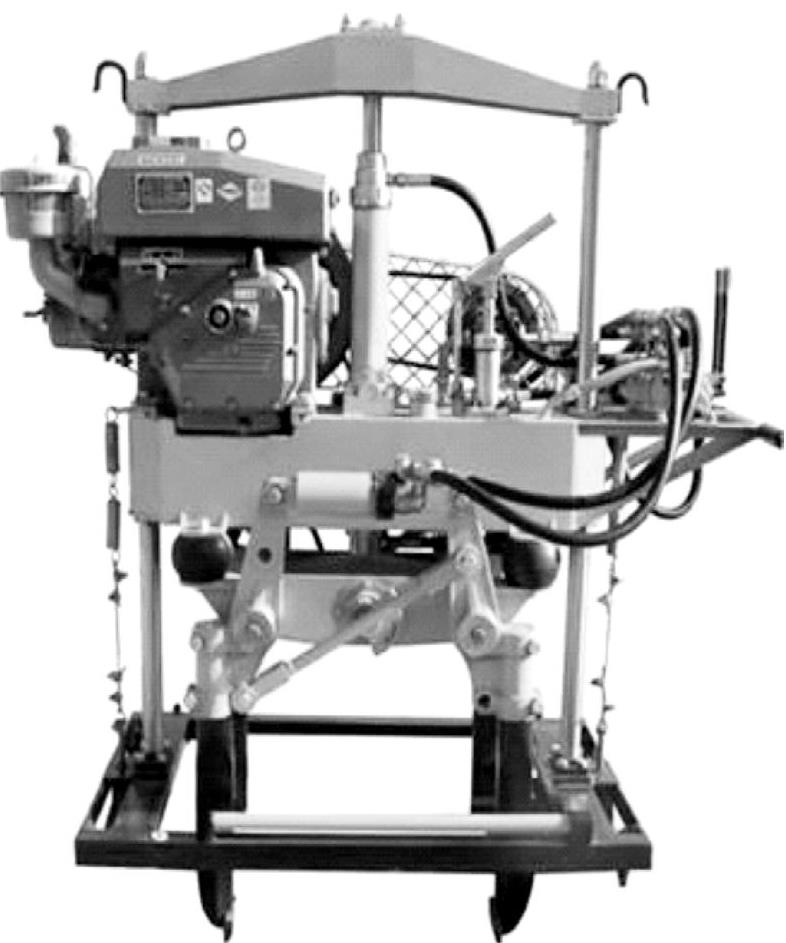

图1-19 YD-22型电动液压组合式四脚捣固器

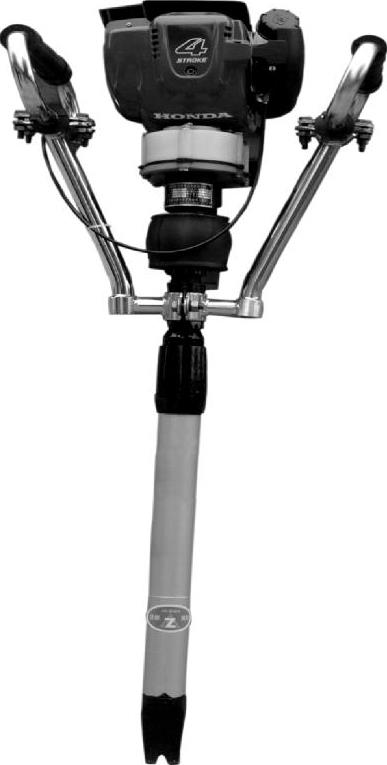

图1-20 内燃机式手提振捣器

3.内燃机式振捣器

内燃机式手提振捣器如图1-20所示，它用小型汽油机作为动力，不受电力或气源供应限制，主要用于无电源的施工场合，如适用于铁道线路、道岔枕下道渣的捣固作业，特别是内燃机式振捣器不依靠电源，移动性、便携性和机动性好，更适用于繁忙线路上利用列车间隔进行道渣的捣固作业。如图1-21所示为内燃机式液压组合式四脚振捣器。内燃机式振捣器相比电动式振捣器体积和质量一般较大，结构不紧凑。

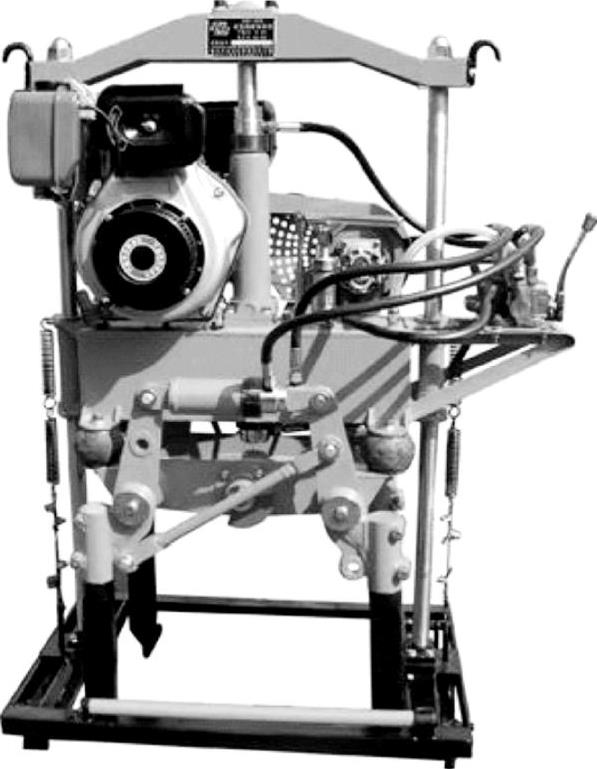

图1-21 内燃机式液压组合式四脚振捣器

4.气动式振捣器

气动式振捣器通常需要空气压缩机提供高压气源，因其能耗较大，不经济，故应用不够广泛。另外，气压和负载变化时会使振动频率显著改变，因而影响混凝土振捣密实质量，目前有逐步淘汰的趋势。故在此不作更多介绍。

（二）按振动频率不同分类

（1）低频振捣器 低频振捣器的振动频率为2000～5000r/min，主要是用于骨粒径较大、坍落度较小的大体积混凝土的捣固。

（2）中频振捣器 中频振捣器的振动频率为5000～8000r/min，其使用特点介入中频与高频振捣器之间。

（3）高频振捣器 高频振捣器的振动频率为8000～20000r/min，主要是用于骨粒径较小、坍落度较大的小体积混凝土的捣固。

此外，按照捣固器对其捣固对象的传振途径和方式不同，可分为内部振捣器和外部振捣器两类。如前所述的插入式振捣器均属于内部振捣器。许多外部振捣器都可以归属到夯实机，如平板式振捣器又可称作平板夯实机。
