夯实机是利用机械的冲击或冲击振动作用分层夯实土壤的一类小型压实机械。其特点是尺寸小、质量轻、夯实厚度大,多用于狭小面积及基坑的夯实作业。
夯实机通常可按照冲击能量大小来分类,也可按照结构原理分类。
按照冲击能量大小不同,可以分为轻型、中型和重型三种。轻型的冲击能量大小一般为0.8~1kJ,轻型的冲击能量大小一般为1~10kJ,轻型的一般为10~50kJ。
按照结构原理不同,除了吊悬在起重机吊臂上靠自由降落冲击地面的自由落体式夯实机以外,主要分为爆炸夯、蛙式夯和振动冲击平板夯三种。每一种在使用上都有自身的特性。
(一)振动夯实机
振动夯实机以振动与冲击双重作用,使土壤、物料颗粒在振动中重新排列而密实,压实度与静作用压路机的碾压效果相近,如板式振动压实机等。其特点是振动频率高、能耗低、压实效果好,对于粘性低的松散物料,如砂土、砂、石等效果较好,适用于含水量少于12%的粘土、非粘性的砂质土壤、砾石、碎石等的压实工作。
板式振动夯实机是一种利用电动机或内燃机驱动的冲击与振动复合柞用的平板式夯实机械,作业效率高、夯实质量好;对各种土壤有较好的适应性,尤其是对砂质粘土、砾石、碎石等非粘性地层,有更好的夯实效果。如图1-12所示为日产TP80Y型平板夯实机的外形。该机工作结束后,可用随带的两个充气轮胎搬运。如图1-13所示为HZR型内燃式振动平板夯外形。其振动频率为48Hz;振幅≤3.0mm;激振力为16kN;进速度6~16m/min;爬坡能力≤20%;夯板面积0.20m2;动力功率3.9kW。

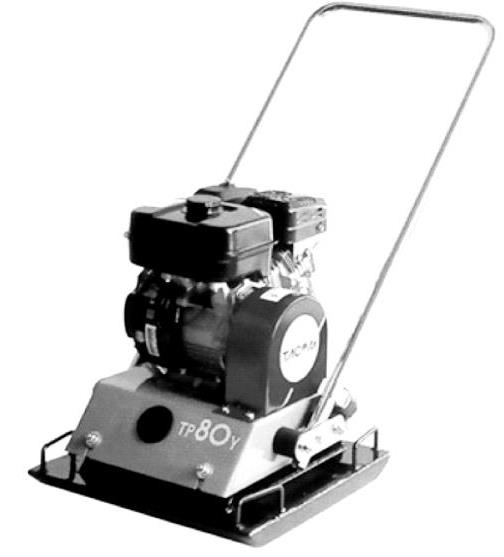

图1-12 日产TP80Y型平板夯实机

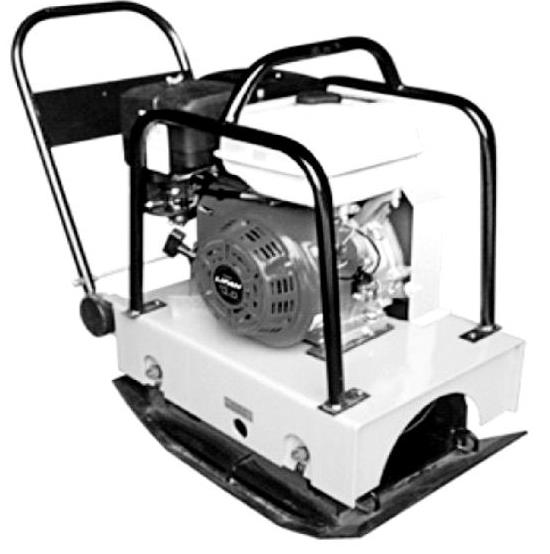

图1-13 HZR型内燃式振动平板夯(www.daowen.com)
如图1-14所示为宝马BT65/4型冲击夯,工作质量68kg,工作宽度280mm,采用Honda四冲程发动机,用于土壤和沥青的压实、沟槽和管线工程、回填、基础修补和沥青维修等施工。

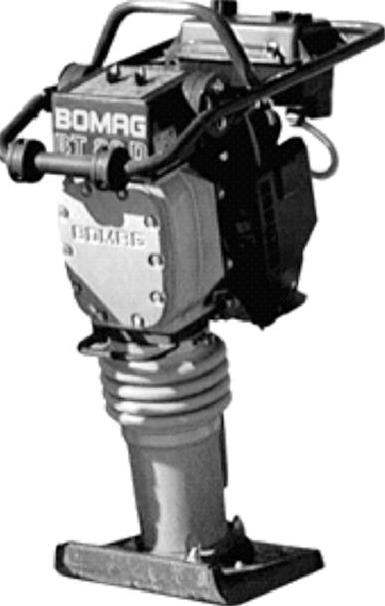

图1-14 宝马BT65/4型冲击夯
(二)蛙式夯实机
蛙式夯利用旋转惯性离心力的原理进行压实作业的,工作时一边在垂直方向上对地面的冲击夯实,同时在水平方向上又产生像青蛙跳跃一样的自行换位运动,因此取名蛙式夯。本身也有多种样式和类型。由于结构简单,轻便灵活,广泛用于建筑工程中用来夯实地基和小面积土方,对灰土和粘土地坪的夯实效果较好。如图1-15所示为HW60型蛙式夯实机,其夯击能量为600kg,夯头抬高位200~260mm,前进速度为8~13m,夯实频率为140~150次/min,电动机功率为3kW,整机质量180kg。

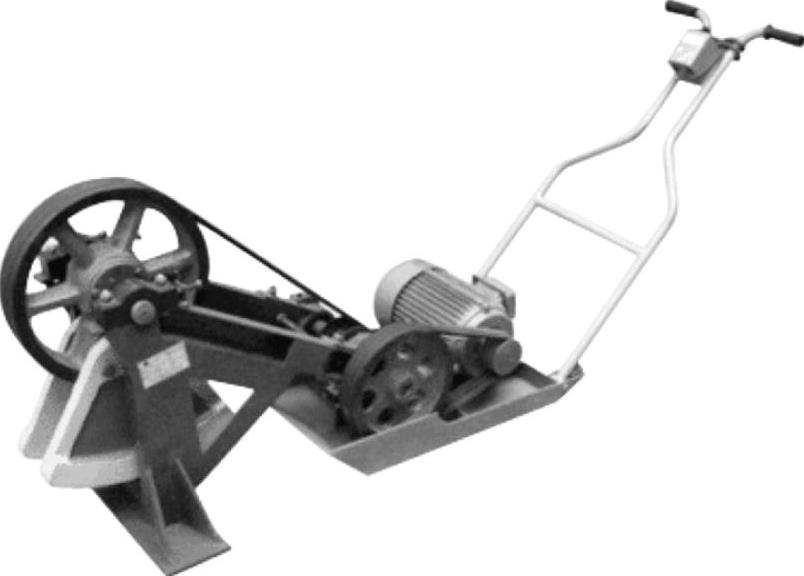

图1-15 HW60型蛙式夯实机
(三)爆炸夯
爆炸夯通常是利用二冲程内燃机原理工作的一种小型夯土机具,适用于建筑、筑路、水利等工程的辅助性土壤夯实工作。爆炸夯对各种土壤均有较好的夯实效果,尤其是对砂质粘土和灰土效果更显著。如图1-13所示为一种常见爆炸夯实机的外观图。
