【学习目标】
学习该任务后,你应该能:
1.熟悉离合器异响故障的现象及产生异响的部位。
2.根据故障现象分析离合器异响故障的原因。
3.熟练制定正确诊断异响故障的流程。
4.熟练排除离合器常见异响故障。
【学习内容】
离合器位于发动机和变速箱之间的飞轮壳内,用螺钉将离合器总成固定在飞轮的后平面上,离合器的输出轴就是变速箱的输入轴。在汽车行驶过程中,驾驶员可根据需要踩下或松开离合器踏板,使发动机与变速箱暂时分离和逐渐接合,以切断或传递发动机向变速器输入的动力。离合器是机械传动中的常用部件,可将传动系统随时分离或接合。对其基本要求有:接合平稳,分离迅速而彻底;调节和修理方便;外廓尺寸小;质量小;耐磨性好和有足够的散热能力;操作方便省力,常用的分为牙嵌式与摩擦式两类。
一、故障现象
在汽车行驶过程中,踩下离合器踏板时发出异响,放松踏板时异响消失;或踩下、放松离合器踏板时都有异响。离合器异响往往在发动机启动后、汽车起步前离合器接合和分离时产生。
二、故障原因
离合器异响的主要故障原因有:
1.分离轴承损坏或润滑不良;(www.daowen.com)
2.踏板回位弹簧过软、折断,离合器踏板无自由行程;如图6-2-4

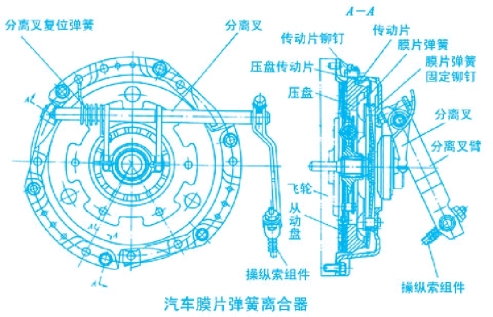

图6-2-4 莫片弹簧离合器组件
3.分离轴承套筒与导管脏污、其回位弹簧过软、折断,使分离轴承回位不佳;
4.分离叉或其支架销、孔磨损松旷;
5.从动盘摩擦片铆钉松动、外露或摩擦片破裂、减振弹簧折断等;如图6-2-5
6.离合器盖与压盘配合松动,从动盘花键配合松旷;
7.双片离合器中间压盘传动销、孔磨损松旷。

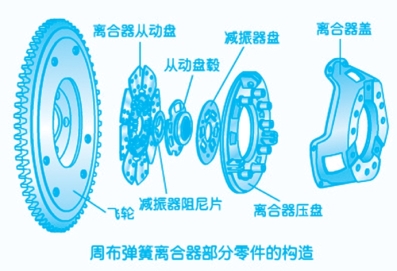

图6-2-5 离合器部分零件构造
三、故障诊断与分析
发动机怠速运转,拉紧驻车制动,变速器挂空档,慢慢踩下离合器踏板,倾听响声变化;再缓缓放松离合器踏板,倾听响声变化。如此反复多次,均出现不正常响声,即为离合器异响。
