1.工作结构图

当冷却水的温度高于86度的时候，节温器主阀门全开，侧阀门全关闭，冷却水全部流入散热器。此时冷却强度大，促使水温下降而不致过高。这就是发动机冷却水大循环的过程。

发动机冷却系统中有一个节温器，在发动机启动时温度较低，水温低于70°C 时节温器切断发动机水套与散热器的通路，此时冷却水只在发动机水套与水泵之间循环，这就是小循环

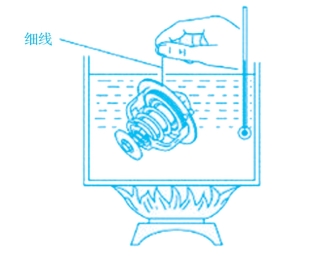

图5-1-4　检查节温度

(www.daowen.com)

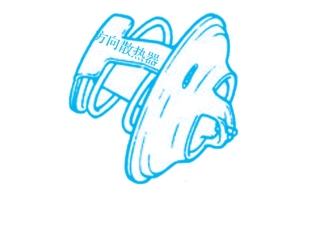

图5-1-5　石蜡感应体方向

2.节温器的检查（温度加热法）

节温器又称调温器，功用是根据冷却水温度的高低自动调节进入散热器的水量，改变水的循环范围，以调节冷却系的散热能力，保证发动机在合适的温度范围内工作。节温器必须保持良好的技术状态，否则会严重影响发动机的正常工作。如节温器主阀门开启过迟，就会引起发动机过热；主阀门开启过早，则使发动机预热时间延长，使发动机温度过低。

节温器的检查可在车上进行，方法如下:

（1）发动机起动后的检查:打开散热器加水口盖，若散热器内冷却水平静，则表明节温器工作正常，否则，则表示节温器工作失常。这是因为，在水温低于70℃时，节温器膨胀筒处于收缩状态，主阀门关闭；当水温高于80℃时，膨胀筒膨胀，主阀门渐渐打开，散热器内循环水开始流动。当水温表指示70℃以下时，散热器进水管处若有水流动，水温温热，则表明节温器主阀门关闭不严，使冷却水过早大循环。

（2）水温升高后的检查:发动机工作初期，水温上升很快；当水温表指示80后，升温速度减慢，则表明节温器工作正常。反之，若水温一直升高很快，当内压达到一定程度时，沸水突然溢出，则表明主阀门有卡滞，突然打开。在水温表指示70℃—80℃时，打开散热器盖和散热器放水开关，用手感其水温，若烫手说明节温器工作正常；若散热器加水口处水温低，且散热器上水室进水管处无水流出或流水甚微，说明节温器主阀门无法打开。有卡滞或关闭不严的节温器应拆下清洗或修复，不可将就使用。
