汽车轮胎异常磨损的维修方法

时间:2023-09-28 理论教育 版权反馈
【摘要】:从前一部分的轮胎磨损现象到原因分析,以及对故障件的分析,依据由简到繁的原则,可以总结出维修轮胎异常磨损的基本维修流程(见下图)。图4-1-11轮胎异常磨损维修流程说明:a.该流程图是处理疑难问题的操作步骤,可以根据情况和条件简化;b.前束也可以最先测,但必须最后调整前束。

汽车轮胎异常磨损的维修方法

从前一部分的轮胎磨损现象到原因分析,以及对故障件的分析,依据由简到繁的原则,可以总结出维修轮胎异常磨损的基本维修流程(见下图)。

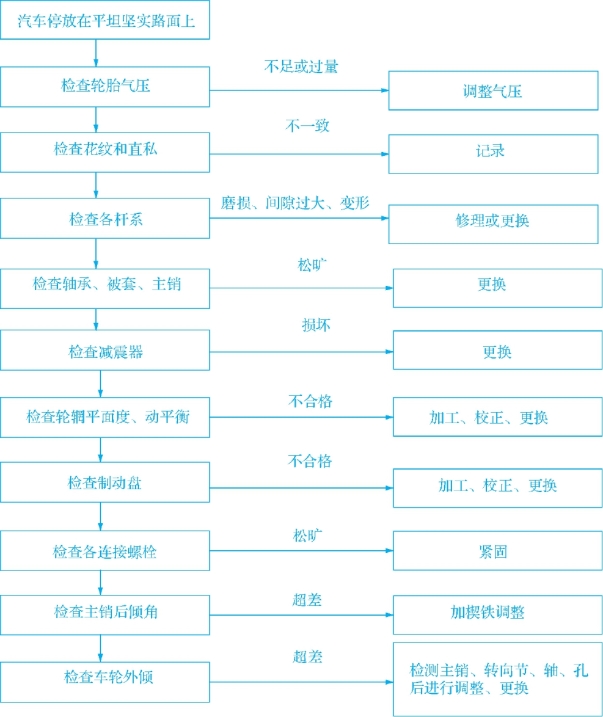

图4-1-11 轮胎异常磨损维修流程

说明:a.该流程图是处理疑难问题的操作步骤,可以根据情况和条件简化;

b.前束也可以最先测,但必须最后调整前束。

1.前桥轮胎异常磨损维修方法

基本检查(依据维修流程图)

(1)汽车空载,牵引车摘挂;

(2)汽车停在平坦坚实的地面上,车辆直行10米以上停车;

(3)检查轮胎气压,气压不符的给予调整;

(4)检查轮胎花纹和直径是否一致,并纪录;

(5)检查各杆系的连接球节间隙,松旷的给予修理;

(6)检查横拉杆是否变形,变形的给予更换;

(7)检查轮毂轴承是否松旷,松旷的给予调整;

(8)检查主销是否松旷,松旷的给予调整;

(9)检查减震器,如失效给予更换;

(10)将前轴支起,拆卸轮胎,检查平面度及圆跳动。

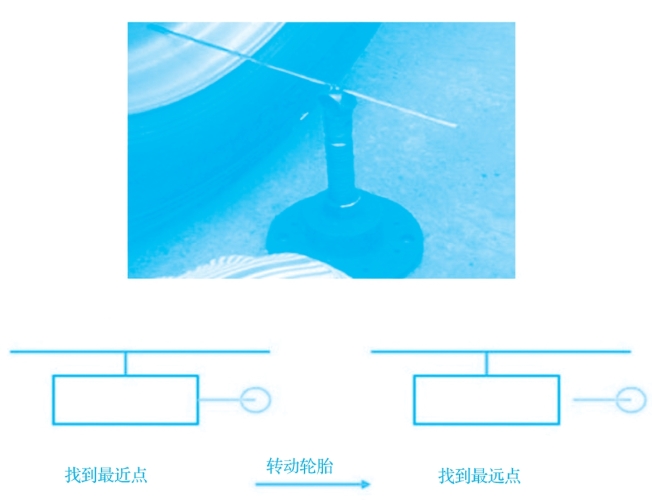

图4-1-12 轮胎断面圆跳动示意图

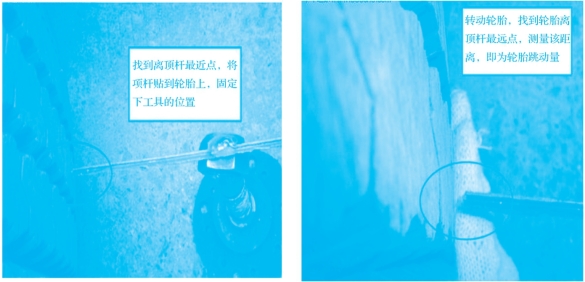

图4-1-13 轮胎断面圆跳动的检测

若跳动量或摆动量大于2毫米,在排除连接螺母、板簧骑马螺栓等部件连接紧固没有松动的前提下,轮胎或者钢圈存在质量问题,更换调整即可。(www.daowen.com)

2.检查车轮外倾

(1)检查主销是否松旷,如松旷,更换主销及衬套

(2)检查转向节(羊角)是否弯曲,如果弯曲更换;

(3)检查前轴安装主销孔是否变形,如变形更换前轴;

(4)检查前轴变形,如变形更换前轴。

3.检查调整前束

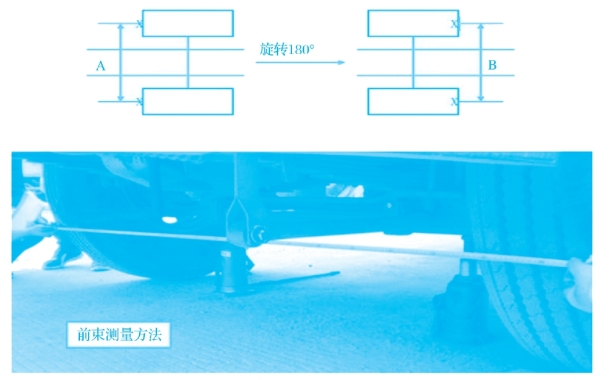

图4-1-14 前束值的检测(a)

4.前轴弯曲的判定

(1)准备平台、重锤、细绳、角尺、角度量规、主销。

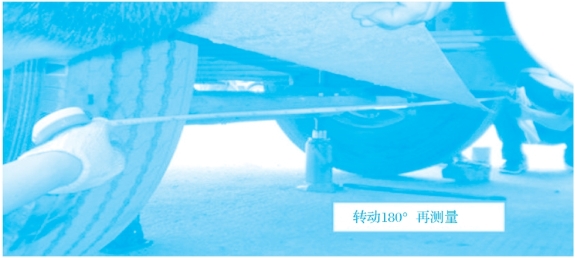

图4-1-14 前束值的检测(b)

(2)将前轴平放在平台上支正。

(3)将细绳穿入前轴主销圆孔,并在细绳两端垂钓重锤。

(4)按图示测定前轴前后方向及上下方向的弯曲,前后方向以板簧座面中心孔到细绳的距离。

(5)为测定值限度为7毫米,上下方向以两边板簧座面距细绳的距离差为测定值限度为7毫米。

(6)将主销安装于前轴并颠倒放在块规上,用角度量规测定主销内倾角值,限度为偏差不超过30度。

(7)测定前轴弯曲如下图示。

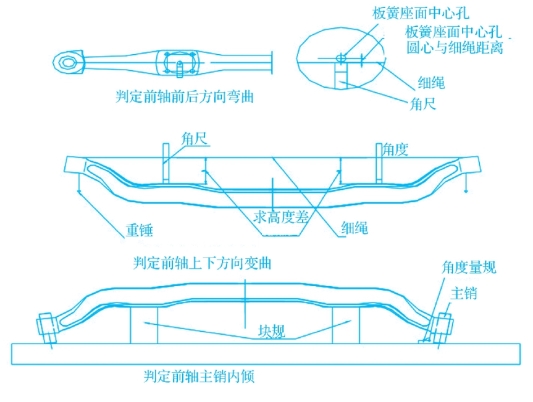

图4-1-15 前轴弯曲的检测
