汽车的故障诊断就是根据汽车的故障现象，利用各种检查和监测手段，分析、查找故障原因，并准确判断出故障部位。汽车技术状况的诊断是通过检查、测量、分析、判断等一系列活动完成的，常用的故障诊断方法有人工经验诊断法、表1-3-1分析检查法及仪器设备诊断法等。

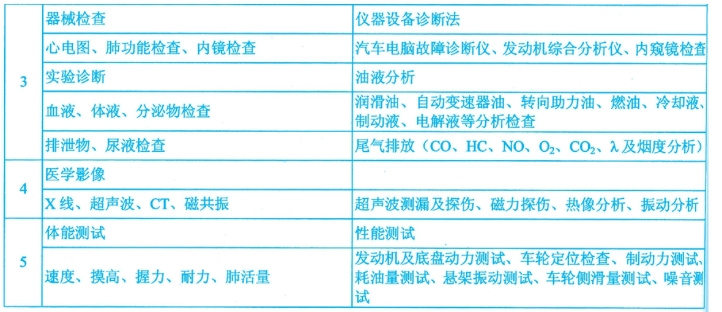

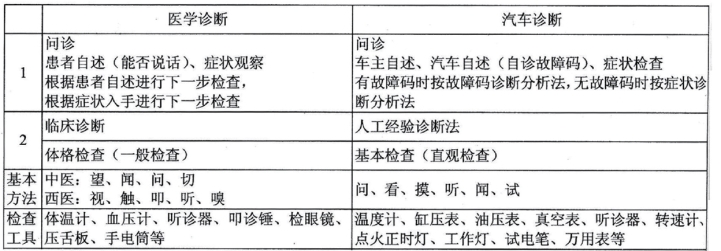

表1-3-1　汽车故障诊断与医生诊断比较

1.人工经验诊断法

（1）感官诊断法

1）问诊法

所谓问诊就是向用户调查询问。首先和用户交流，并有针对性的进行询问，通过交谈了解故障出现的全过程。要认真倾听用户提供的汽车故障史，包括使用、维护、故障及修理等情况。

2）观察法

观察法就是用眼观察汽车车身代码、发动机和自动变速器的型号、外部状况及运行时有无异常症状等。在观察的过程中，要利用经验和理论做出周密的思考和推证，不能被表面现象所迷惑。

3）听诊法

听诊就是利用工具监听或直接监听汽车异响，以判断其工作状态及异响产生的部位，并分析可能的故障原因。听诊时要找到异响最明显的故障部位，分清响声的类型，同时要注意不同工况交变时异响的变化，找出异响的规律和特征，并进行综合分析和判断，避免误诊。

4）触摸法

触摸法就是通过触摸来感觉汽车各部位及电子元件温度的变化情况。

5）嗅觉法

嗅觉法就是检查自动变速器运行时有无异常气味。通过闻可以感知是否有故障产生，如导线过热熔化、绝缘皮烧焦、摩擦片过热产生焦臭味，供给系泄漏的汽油味、柴油味，变速器油过热、变质发出的气味，机械部件不正常摩擦产生异味，蓄电池电解液泄漏的臭味等。

（2）试验法

试验法指进行道路试验及其它一些相关试验。有些故障只有在汽车运行或特定条件下才能显现，修前试验可验证故障现象，找出故障规律；修后试验可检测故障是否排除，并检验维修质量和技术水平。

（3）征兆模拟法

如果汽车出现故障，但又没有明显的故障征兆，在这种情况下必须模拟与用户车辆出现故障时相同或相似的条件和环境，然后进行全面的故障分析。

1）震动法（当震动可能是主要原因时）

①连接器:在垂直和水平方向轻轻摇动连接器。

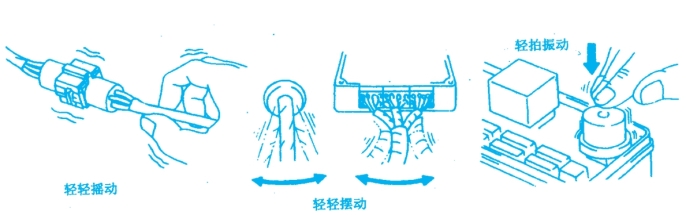

②配线:在垂直和水平方向轻轻地摇动配线，如图1-3-1所示。连接器的接头、固定支架和穿过开口的连接器体都是应仔细检查的部位。

图1-3-1　震动法操作图

③零件和传感器:用手指轻拍装有传感器的零件，检查是否失灵。注意:不可用力拍打继电器，否则可能会使继电器断路。

2）加热法

用电吹风机或类似工具加热可能引起故障的零件，检查是否出现故障。

3）水淋法

用水喷淋在车辆上，检查是否发生故障；不可将水直接喷在电子器件上。如果车辆漏水，漏入的水可能侵入ECU，因而此法要慎用。

4）电器全接通法

接通所有电器负载，包括空调器、鼓风机、前照灯、后窗除雾器等，检查是否发生故障。

（4）换件诊断法

换件诊断法又称替换法，就是用合格的总成和零部件替换可能损坏的总成和零部件。换件诊断法可以简化故障诊断过程，是一些疑难故障有效的诊断方法之一。

（5）仪表诊断法

仪表是诊断汽车故障不可缺少的工具，常用仪表有车装仪表、万用表、电压表、真空表、燃油压力表、汽缸压力表等。

（6）分段检查诊断法

分段检查诊断法就是汽车修理工按照汽车上的线路、管路和系统的工作路线检查故障。

（7）测量诊断法

测量诊断法就是利用测量工具、仪器、仪表等检测汽车上各有效部位和元器件的各种参数，是故障诊断和调试不可缺少的方法。

（8）局部拆检诊断法

局部拆检诊断法就是在已经判明故障发生在某个总成后，一时还不能准确判断具体故障部位，则可按照总成的工作原理，进行局部拆装检查。

2.图表分析诊断法

汽车故障分析就是根据汽车的故障现象，通过检测、分析和推理判断出故障原因和故障部位之所在。

（1）故障树分析法

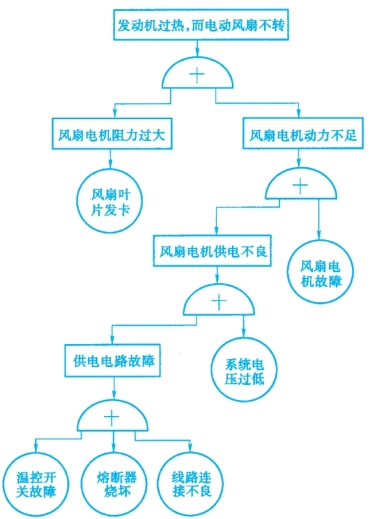

将系统故障形成的原因由总体至部分按树枝状逐级细化的分析方法即为故障树分析法，它是汽车故障诊断最常用的分析方法。

图1-3-2　故障树分析法图表

（2）故障诊断流程图检查法

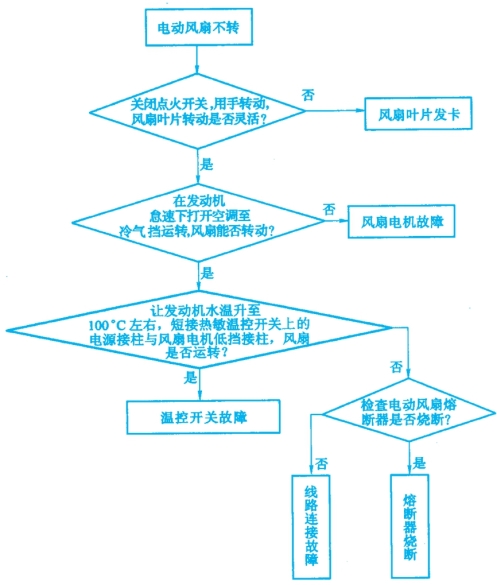

根据汽车故障征兆和技术状况间的逻辑关系，反映汽车故障诊断的综合分析、逻辑推理和判断思路，描述汽车故障诊断操作顺序和具体方法，从原始故障现象到具体故障部位和原因的顺序框图即为汽车故障诊断流程图，参见图1-3-3。它是汽车故障诊断过程中检测思路、综合分析、逻辑推理和判断方法最常用的具体表达方式。(www.daowen.com)

图1-3-3　故障诊断流程图检查法

（3）故障诊断流程表检查法

汽车故障诊断的检查程序也可以用流程表的形式表示。

（4）故障征兆表检查法

当故障既不能在故障代码检查中得到证实，也不能通过基本检查确诊的时候，可利用故障征兆表检查法来诊断汽车故障。

3.仪器设备诊断法

仪器设备诊断法是指在汽车不解体情况下，利用测试仪器、检测设备和检验工具，检测整车、总成或机构的参数、曲线和波形，为分析、判断汽车技术状况提供定量依据的诊断方法。

（1）故障码诊断法

通过通用解码器或者专用解码器读取电脑中的故障码，在排除故障时可以按照故障的提示内容开展相关的检查。

（2）数据流分析法

通过诊断仪读取汽车运行状态下的动态数据是汽车故障诊断重要的方法之一。通过动态数据流与故障码结合可以更加快捷地分析出故障范围或故障点。例如可以通过解码器读取发动机电控的节气门开度信号、冷却液温度信号、进气歧管绝对压力信号、喷油脉宽等。

（3）波形分析法

专用诊断仪增加了对汽车微机控制系统数据扫描的功能，并能显示出微机控制系统中传感器等元件的实际运行参数（数据流），以便检修人员快速分析、诊断出故障部位。

【技能平台】

通过学习和你的团队共同完成课本后面的《任务工单1　汽车常见故障分析》，并作好相关检修记录。

【思考题】

一、填空题

1.汽车在使用过程中不可避免要发生故障，汽车的（　　　）、（　　　）、（　　　）、安全环保性能等均会有不同程度的下降。

2.当汽车发生故障时，应当利用维修经验和理论知识，快速准确地分析出故障原因，查明（　　　），找到（　　　），并熟练排除故障。

3.汽车故障症状就是在汽车行驶过程中能够（　　　）和（　　　）的异常状况。

4.汽车故障是指汽车部分或完全丧失工作能力的现象，其实质是汽车（　　　）或（

）的配合状态发生了异常变化。

5.汽车故障诊断是确定汽车技术状况的应用性技术，不仅要求有完善的检测、分析、判断手段和方法，而且要有正确的（　　　）。

6.在诊断与检测汽车技术状况时，必须选择合适的（　　　），确定合理的诊断参数标准和最佳诊断（　　　）。

7.汽车诊断参数是指供诊断用的，表征汽车、总成及机构技术状况的量，它包括工作过程参数、（　　　）和（　　　）。

8.汽车诊断标准是对汽车诊断的（　　　）、（　　　）和限值等的统一规定。

9.初始值Pf相当于（　　　）和大修车诊断参数值的大小，当诊断参数测量值处于初始值范围内时，表明诊断对象技术状况（　　　），无需维修便可继续运行。

二、判断题

1.诊断周期是汽车诊断的间隔期，以汽车行驶里程或使用时间（月或日）表示。最佳诊断周期是能保证车辆的完好率最高而消耗的费用最少的诊断周期。（　　　）

2.制定最佳诊断周期应考虑汽车技术状况、使用条件、汽车检测诊断、维护修理、停驶损耗的费用等多项因素。（　　　）

3.汽车的故障诊断就是根据汽车的故障现象，利用各种检查和监测手段，分析、查找故障原因，并准确判断出故障部位。（　　　）

4.所谓问诊就是向用户调查询问。首先和用户交流，并有针对性的进行询问，通过交谈了解故障出现的全过程。要认真倾听用户提供的汽车故障史，包括使用、维护、故障及修理等情况。（　　　）

5.听诊就是利用工具监听或直接监听汽车异响，以判断其工作状态及异响产生的部位，并分析可能的故障原因。（　　　）

6.触摸法就是通过触摸来感觉汽车各部位及电子元件温度的变化情况。（　　　）

7.换件诊断法又称替换法，就是用合格的总成和零部件替换可能损坏的总成和零部件。换件诊断法可以简化故障诊断过程，是一些疑难故障有效的诊断方法之一。（　　　）

8.仪器设备诊断法是指在汽车解体情况下，利用测试仪器、检测设备和检验工具，检测整车、总成或机构的参数、曲线和波形，为分析、判断汽车技术状况提供定量依据的诊断方法。（　　　）

9.不同车系读码和消码的人工操作程序也相同。（　　　）

10.通过诊断仪读取汽车运行状态下的动态数据是汽车故障诊断重要的方法之一。（　　　）

三、简答题

1.汽车故障形成的主要原因有哪些？

2.汽车故障症状多种多样，具体表现有哪些？

3.根据分类目的不同，汽车故障的分类多种多样，常见的故障分类方法有哪些？

4.汽车故障变化规律分哪三个阶段？

5.零件的磨损可分为哪三个阶段？

6.画出汽车故障的变化规律曲线图。

7.常用的故障诊断方法有哪些？

8.什么是仪器设备诊断法？

9.常见的人工经验诊断法有哪些？
