根据套筒构造（套筒材料强度、长度及套筒表面凹槽数量）、灌浆料强度及钢筋直径参数的变化，制作了37个接头试件，所涉及的试件设计详图见图2-17，各试件有关参数取值见表2-10。为便于说明，对试件进行了编号，以试件SM-SB-G1-D14为例，试件名称中的字母表示如下：第一组字母为试验类别，SM为单向拉伸试验，EC为高应力反复拉压试验，PC为大变形反复拉压试验；第二组字母表示套筒类别，分别为A、B、C、D四类套筒，其中，A、B类套筒采用Q345B无缝钢管加工，C、D类套筒采用Q390B无缝钢管加工，A、C类套筒每端四道环状凹槽，B、D类套筒每端五道环状凹槽；第三组字母表示灌浆料类别，分为1、2、3三类灌浆料；第四组字母表示钢筋直径。

图2-17　GDPS试件设计详图

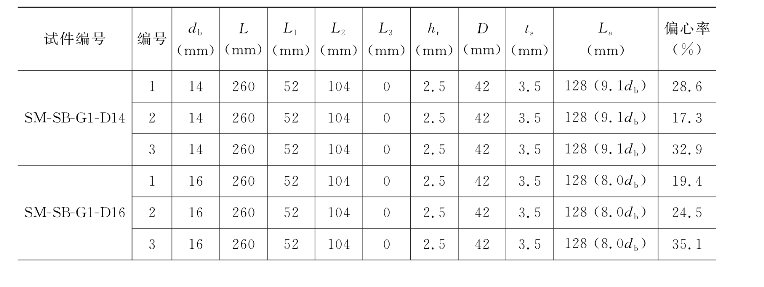

表2-10　GDPS试件尺寸及参数

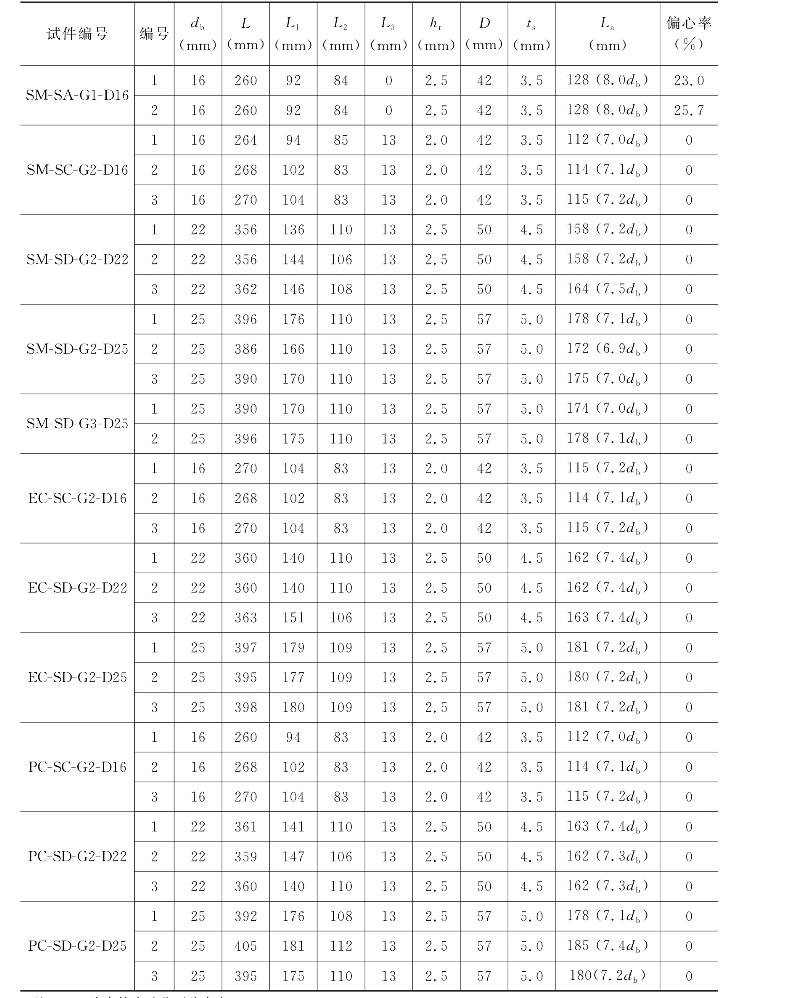

续表2-10

注：1.hr为套筒内壁凸环肋净高；
2.偏心率=偏心尺寸/套筒半径，偏心尺寸为钢筋中心与套筒中心的偏差值。(www.daowen.com)

制作套筒用无缝钢管、钢筋及灌浆料力学性能分别见表2-11～表2-13，无缝钢管与钢筋通过单向拉伸试验获得其各项力学性能参数，灌浆料则通过同条件养护40 mm×40 mm×160 mm棱柱体试块测定其抗压强度，并给出了相关配合比及流动度参数。

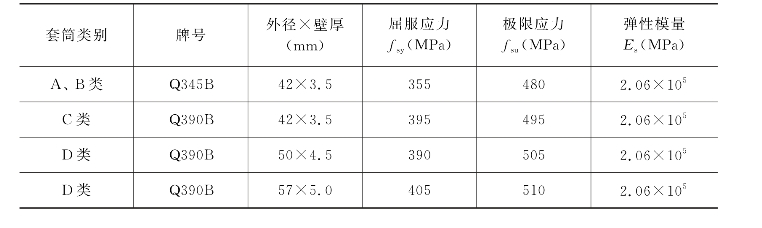

表2-11　无缝钢管材料性能

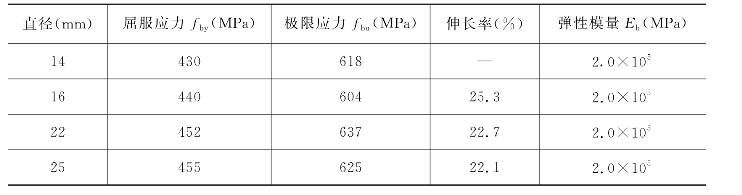

表2-12　连接钢筋材料性能

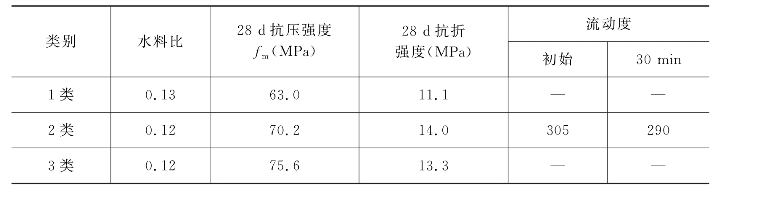

表2-13　灌浆料材料性能
