火灾自动报警与消防联动控制系统一般由触发器件、火灾报警控制装置、火灾警报、消防联动控制装置和电源等部分构成。

9.6.3.1　触发器

在火灾自动报警系统中，用于检测火灾特征信息，产生火灾报警信号的器件称为触发器，包括火灾探测器和手动火灾报警按钮。

1.火灾探测器

火灾探测器是火灾自动报警控制系统最关键的部件之一，它是以探测物质燃烧过程中产生的各种物理现象为依据，是整个系统自动检测的触发器件，能不间断地监视和探测被保护区域的火灾初期信号。不同物质及其在不同场所有不同的燃烧性能，火灾探测器应能对不同物体的火灾进行探测。目前常用火灾探测器有感烟式、感温式、感光式、可燃气体探测式和复合式5种系列。

（1）感烟式火灾探测器。感烟式火灾探测器是一种检测燃烧或热解产生的固体或液体微粒的火灾探测器。作为前期、早期火灾报警是非常有效。对于要求火灾损失小的重要地点，火灾初期有阴燃阶段，产生大量的烟和少量的热，很少或没有火焰辐射的火灾，都适合选用。

（2）感温式火灾探测器。感温式火灾探测器是响应异常温度、温升速率和温差等火灾信号的火灾探测器。常用的有定温式、差温式和差定温式3种。

1）定温式探测器。随着环境温度的升高，达到或超过预定值响应的探测器。

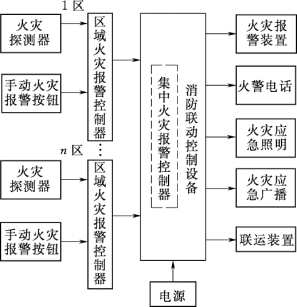

图9.15　控制中心报警系统示意图

2）差温式探测器。当火灾发生时，室内温度升高速率达到预定值时响应的探测器。

3）差定温式探测器。将差温式、定温式两种感温探测元件组合在一起，同时兼有两种功能。其中某一种功能失效，另一种功能仍能起作用，因而大大提高了可靠性。

（3）感光式火灾探测器。感光式火灾探测器又称火焰探测器或光辐射探测器，它对光能够产生敏感反应。按照火灾的规律，发光是在烟生成及高温之后，因而感光式探测器属于火灾晚期报警的探测器，适用于火灾发展迅速，有强烈的火焰和少量的烟、热，基本上无阴燃阶段的火灾。

（4）可燃气体火灾探测器。可燃气体火灾探测器是一种能对空气中可燃气体浓度进行检测并发出报警信号的火灾探测器。它除具有预报火灾、防火、防爆功能外，还可以起到监测环境污染的作用，目前主要用于宾馆厨房或燃料气储备间、汽车库、压气机站、过滤车间、溶剂库、炼油厂、燃油电厂等存在可燃气体的场所。

（5）复合式火灾探测器。复合式火灾探测器是可以响应两种或两种以上火灾参数的火灾探测器，主要有感温感烟型、感光感烟型、感光感温型等。

2.手动火灾报警按钮(www.daowen.com)

当人工确认为火灾发生时，按下按钮上的有机玻璃片，可向控制中心发出火灾报警信号。手动报警按钮设置在公共场所，如走廊、楼梯口及人员密集的场所。每个防火区应至少设置一只手动火灾报警按钮。手动报警按钮宜设置在公共活动场所的出入口处，设置在明显的和便于操作的部位。

9.6.3.2　火灾报警控制装置

在火灾自动报警系统中用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其他辅助功能的控制设备称为火灾报警控制装置。这类装置中，最典型、最基本的一种是火灾报警控制器。火灾报警控制器是火灾自动报警系统中的核心，一般应具备以下功能：

（1）具备自动接收、显示和传输火灾报警信号的功能，对火灾探测器的报警信号实施同意管理和自动监控。

（2）采用模块式、结构化的系统结构，能够根据建筑功能发展与变化实现相应的火灾报警控制功能。

（3）具备独立于市电电源的供电系统，确保系统能够随时运行，并为火灾探测器提供电源。

（4）具备对自动消防设备发出控制信号、启动消防设备运行的功能，即消防控制连动功能。

（5）具备对火灾报警系统中各器件进行巡检、状态监视、故障自动诊断的功能。

（6）具备较为完善的通信功能，可实现系统内部各区域之间的数据传送，也能实现系统与其他自动化系统、中央监控系统的通信。

9.6.3.3　火灾警报装置

火灾警报装置是指在火灾自动报警系统中，能发出区别于一般环境声、光的警报信号的装置，用以在发生火灾时，以特殊的声、光、音响等方式向报警区域发出火灾警报信号，警示人们采取安全疏散、灭火救灾措施。

9.6.3.4　消防联动控制装置

消防联动设备是火灾自动报警与消防联动系统的执行部件，消防控制中心接到报警后能自动或手动启动消防联动设备。按建筑消防的功能要求和消防设备配置，联动控制系统主要有消防控制系统和灭火系统的控制装置。消防控制系统包括防火系统（防火门、防火卷帘、防火水幕和挡烟垂壁等），防、排烟系统，火灾应急照明与疏散指示标志，火灾应急广播，消防状态下的电梯运行控制；灭火控制系统包括自动喷淋系统、消防栓泵系统等水灭火系统和气体灭火系统等。

9.6.3.5　电源

火灾自动报警系统对供电的要求较高，除主电源外，还要求配备独立的备用电源。主电源由消防电源双回路电源自动切换箱提供，备用电源采用蓄电池，主电源和备用电源能自动切换。
