火灾自动报警与消防联动控制系统按警戒区域和设备功能的不同分为3类:区域报警系统、集中报警系统和控制中心报警系统。其中前两者适宜二级保护对象,后者适于特级和一级保护对象。
图9.12 火灾自动报警与消防联动控制系统示意图
9.6.2.1 区域报警系统
如图9.13所示为区域报警系统示意图,它由火灾探测器、手动火灾报警按钮、区域火灾报警控制器、火灾报警装置和电源组成。区域报警系统的保护对象仅为建筑物中某一局部范围或某一措施。区域火灾报警控制器往往是第一级的监控报警装置,应设置在有人值班的房间或场所,如保卫室和值班室等。
9.6.2.2 集中报警系统
图9.13 区域报警系统示意图(www.daowen.com)
图9.14 集中报警系统示意图
集中报警系统主要由火灾探测器、区域火灾报警控制器、集中火灾报警控制器等组成,如图9.14所示。火灾信息仍然由火灾触发装置输送到区域报警控制器,火灾保护对象由一个个区域报警控制器进行监控,区域报警控制器对火灾触发装置的信号进行处理后再将火灾报警信号输送到集中火灾报警控制器,由集中报警控制器识别并显示火灾报警来自哪一个区域,对各个区域控制器进行管理,同时向区域控制器提供电源。
集中报警系统一般适用于保护对象规模较大的场合,如高层住宅、商住楼和办公楼等。集中火灾报警控制器是区域火灾报警控制器的上位控制器,它是建筑消防系统的总监控设备,其功能比区域火灾报警控制器更加齐全,应设置在有人值守的值班室内。
9.6.2.3 控制中心报警系统

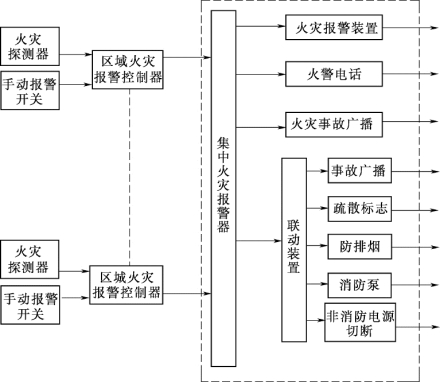

如图9.15所示为控制中心报警系统示意图。从图中可知,控制中心报警系统由火灾探测器、手动火灾报警按钮、区域火灾报警控制器、集中火灾报警控制器、消防联动控制设备、电源及火灾报警装置、火警电话、火灾应急照明、火灾应急广播和联动装置等组成。火灾保护对象由区域报警控制器进行监控,但保护范围大于集中报警系统。
控制中心报警系统一般适用于规模大的一级以上的保护对象,因该类型建筑物建筑规模大,建筑防火等级高,消防联动控制功能多。
