系统由中央控制室和现场部分两部分组成,如图9.11所示。

(1)中央控制室也称为数据中心,包括中央处理机(一台微型计算机存储器、磁带机和接口装置)、外围设备(显示终端、键盘、打印机)和不间断电源3个部分。

(2)现场部分。现场部分包括以下几个部分。

1)传感器是指装设在各监视现场和各种敏感元件、变送器、触点和限位开关、用来检测现场设备的各种参数(如温度、湿度、压差和液位等),并发出信号送到调节控制器(分站和数据中心等),如铂电阻温度检测器、复合湿度检测器、风道静压变送器和差压变送器。

2)执行调节机构是指装设在各监控现场接受分站调节控制器的输出指令信号,并调节控制现场运行设备的机构,如电动阀、电磁阀调节阀等,包括执行机构(如电动阀上的电机)和调节机构(电动阀的阀门)。

3)分站控制器是以微处理机为基础的可编程直接数字控制器(DDC),它接收传感器输出的信号进行数字运算,逻辑分析判断处理后自动输出控制信号动作执行调节机构。(www.daowen.com)

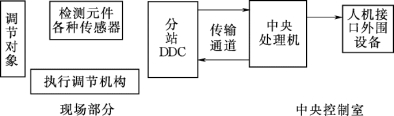

图9.11 BAS系统的组成

4)分站控制器是整个控制系统的核心,方便灵活地与现场的传感器、执行调节机构直接相连接,对各种物理量进行测量,以及实现对被控系统的调节与控制。

(3)数据传输线路。数据传输线路是联系系统各部分的纽带,从各个监控点到分站控制器的线路是逐点连接,数据中心与各分站通过总线形或环形网络结构进行组网,各分站直接用一回路双芯导线连接到总线上就可以实现分站与分站之间、分站与中央站之间的通信
