9.4.3.1 信号接收与信号源

1.开路电视信号的接收

(1)差值天线。所谓差值天线,就是两副参数完全相同的天线按一定方式组合而成的天线。

(2)可变方向性天线改变天线阵中天线的间距或其相移,使天线阵方向性改变,可消除重影及抗干扰。

2.卫星电视信号的接收

卫星电视接收,首先是由接收天线收集广播卫星转发的电磁波信号,并由馈源送给高频头;室外单元的高频头将天线接收的射频信号进行放大,同时变频至第一中频频率f1F1(970~1470MHz),再由同轴电缆将此信号送给室内单元的接收机,接收机从中选出所需接收的某一固定的电视调频载波,再变频至解调前的固定第二中频频率f1F2(通常为400MHz),由解调器解调出复合基带信号,最后经视频处理和伴音解调电路输出图像和伴音信号。

3.卫星接收系统基本组成

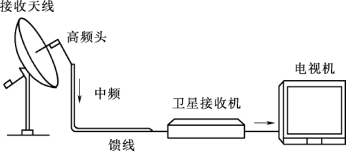

卫星电视接收系统通常由接收天线、高频头和卫星接收机三大部分组成,如图9.9所示。接收天线与天线馈源相连的高频头通常放置在室外,所以又合称为室外单元设备。卫星接收机一般放置在室内,与电视机相连,所以又称为室内单元设备。室外单元设备与室内单元设备之间通过一根同轴电缆相连,将接收的信号由室外单元设备送给室内单元设备(即接收机)。

4.卫星接收系统分类

图9.9 卫星接收系统示意图

卫星电视的接收,按接收设备的组成形式分为家庭用的个体接收和CATV 用的集体接收两种方式。家用个体接收方式一般为一碟(天线)一机,比较简单。若用户电视机与接收电视信号的制式相同,或者使用了多制式电视机,则不必加制式转换器;若用户电视机制式与接收电视节目制式不同,可在接收机解调出信号之后加上电视制式转换器进行收看。

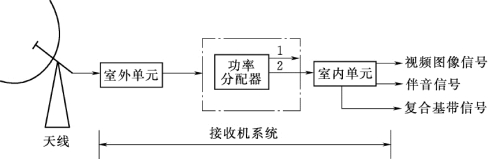

CATV 用的集体接收方式如图9.10所示,它是将接收机解调出来的图像和伴音信号通过调制器进行VHF或UHF频段的再调制,然后经制式转换器再由混合器将多路节目送入CATV 系统中去,这样在该系统内的用户不需增加任何设备就可以通过闭路系统的集体接收设备来收看卫星电视了。收看节目的数量取决于集体接收设备送入闭路系统的节目数量。由于集体接收方式的信号要经过再调制以及中间传输环节才能送到用户电视机上,因此要求接收质量高,设备特别是接收天线性能要较好(口径大)。此外,送入闭路电视系统的节目数越多,需要的接收机、制转器(如需要制式转换)和调制器相应增加,即要求每一套节目都需要用接收机、制转器和调制器设备。

图9.10 集体接收系统示意图

9.4.3.2 前端系统(www.daowen.com)

前端系统主要作用是进行信号处理,包括信号的分离、信号的放大、电平调整和控制、频谱变换(调制、解调和变频)、信号的混合以及干扰信号的抑制。前端设备主要是射频和中频信号处理设备,如天线放大器、频道滤波器、调制器、混合器、导频信号发生器等。主要特性指标有4项:频率范围、载噪比(C/N)、用户电平和干扰抑制。

9.4.3.3 传输系统

传输系统是把前端的电视信号送至分配网络的中间传输部分。在大型有线电视系统中,主要指干线和支线(也可能有超干线);在中、小型有线电视系统中,通常只有支线。传输系统通常由发送、传输和接收等3个部分组成,信号传输方式有同轴电缆、光缆和微波等3种。

9.4.3.4 用户终端

目前常用用户终端的是电视接收机及机上变换器(机顶盒)。

常用的终端技术可分为以下几种。

1.有线电视接收机方式

这是一种专用接收技术,它既能收看普通电视信号,也能收看邻频信号或增补频道节目、付费电视(数字电视节目)。目前这种接收机的市场很小(主要的问题是收看付费电视的需求问题)。

2.集中群变换方式

以某一集中区域为单元,用一个电视频率变换站来控制该区域中的用户终端。这是一种过渡方式,对付费电视不好管理。

3.机上变换器方式(机顶盒是一种专门技术,不在讨论之列)

以用户为单元,在其电视接收机前加装机上变换器。

4.电视接收机直接收看方式

这是目前常用的一种方式,虽然质量不很好,节目容量有限,但这是一种最简单方便的方法。
